Преломление света. Показатель преломления

«Никто не зажигает свечу,

чтобы хранить ее за дверью,

ибо свет затем и существует,

чтобы светить, открывать людям глаза,

показывать какие вокруг чудеса».

Пауло Коэльо

В курсе физики 8 класса вы рассматривалось явление преломления света. Известно, что свет представляет собой электромагнитные волны определенного оптического диапазона.

Опираясь на знание о природе света, в данной теме рассмотрим физическую причину преломления и объясним многие другие связанные с ним световые явления.

Преломление — это изменение направления распространения света при его переходе через границу раздела двух сред.

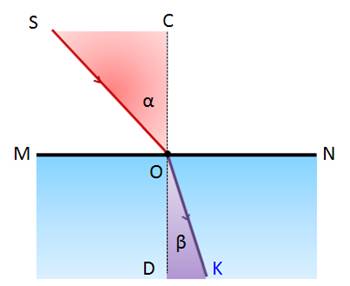

Угол (a) между падающим лучом и перпендикуляром, восстановленным в точке падения луча, называется углом падения.

Угол (b) между перпендикуляром, проведенным к границе раздела двух сред, восстановленным в точке падения луча, и преломленным лучом называется углом преломления.

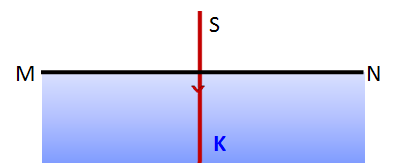

Если падающий луч перпендикулярен к границе раздела, то угол преломления равен нулю, т.е. луч идет не преломляясь.

В курсе физики 8 класса  изучался закон преломления света, который излагался в следующей форме: луч падающий, луч преломленный и перпендикуляр к границе раздела двух сред, восставленный в точке падения луча, лежат в одной плоскости; отношение синуса угла падения к синусу угла преломления есть величина постоянная для данных двух сред, не зависящая от угла падения.

Величина n₂₁ называется относительным показателем преломления второй среды относительно первой.

Относительным показателем преломления второй среды относительно первой называется скалярная физическая величина, равная отношению синуса угла падения к синусу угла преломления.

Из закона преломления света следует, что если  менять угол падения, то соответственно будет меняться и угол преломления. Но при любом угле падения соотношение синусов этих углов будет оставаться неизменным для данных двух сред.

Если луч переходит в какую-либо среду из вакуума, то отношение синуса угла падения к синусу угла преломления будет называться абсолютным показателем преломления второй среды, так как показатель преломления вакуума принято считать равным единице.

Закон преломления света был открыт опытным путем голландским ученым Виллебордом Снеллиусом в 1621 году. Однако результаты многочисленных экспериментов по оптике опубликованы не были. Позже, после смерти ученого, они были обнаружены в архивах Рене ДекАртом, который использовал их при написании своих «Рассуждений о методе...» в приложении "Диоптрика" (1637год).

После открытия Снеллиуса несколькими учеными была выдвинута гипотеза о том, что преломление света обусловлено изменением его скорости при переходе через границу двух сред. Справедливость этой гипотезы была подтверждена теоретическими доказательствами, выполненными независимо друг от друга французским математиком Пьером Ферма в 1662году) и голландским физиком Христианом Гюйгенсом (в 1690году).

Разными путями они пришли к одному и тому же результату, доказав, что отношение синуса угла падения к синусу угла преломления есть величина постоянная для данных двух сред, равная отношению скоростей света в этих средах.

Из данного утверждения следует, что относительный показатель преломления показывает, во сколько раз скорость света в первой по ходу луча среде отличается от скорости распространения света во второй среде.

Тогда, абсолютный показатель преломления будет показывать, во сколько раз скорость света в вакууме больше, чем в данном веществе.

Существуют таблицы значений абсолютных показателей преломления для твердых, жидких и газообразных веществ.

Из таблицы видно, что из двух сред оптически более плотной считается та, у которой показатель преломления больше (или та, в которой скорость света меньше).

Отсюда следует, что при переходе света из среды оптически менее плотной в среду оптически более плотную угол преломления меньше угла падения.

Это значит, что, попадая в среду оптически более плотную, луч отклоняется в сторону перпендикуляра к границе двух сред. И наоборот, если происходит переход луча из среды оптически более плотной в среду менее плотную, угол преломления оказывается больше угла падения и луч прижимается к границе раздела двух сред.

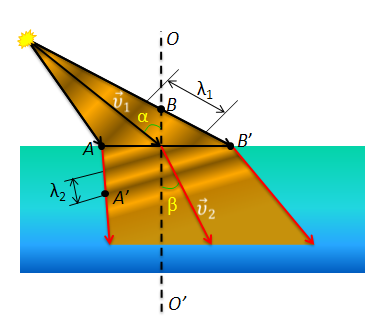

Обратимся теперь к рисун­ку, который поясняет, почему на границе двух сред с изменением скорости меняется и направление распространения световой волны.

На рисунке изображена све­товая волна, переходящая из воздуха в воду и падающая на границу раздела этих сред под углом a. В воздухе свет рас­пространяется со скоростью , а в воде — с меньшей скоростью .

Первой до границы доходит точка А волны. За промежуток вре­мени  точка B, перемещаясь в воздухе с прежней скоростью до­стигнет точки B’. За то же время точка А перемещаясь в воде с мень­шей скоростью, пройдет меньшее расстояние, достигнув только точки A’. При этом так называемый фронт волны A’B’ в воде окажет­ся повернутым па некоторый угол по отношению к фронту AB волны в воздухе. А вектор скорости (который всегда перпендикулярен к фронту волны и совпадает с направлением ее распространения) поворачивается, приближаясь к прямой ОО’, перпендикулярной к границе раздела сред. При этом угол преломления оказывается меньше угла падения. Так и происходит преломление света.

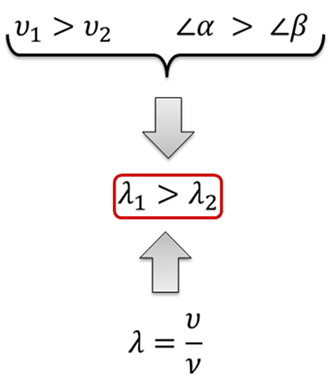

Из рисунка видно также, что при переходе в другую среду и поворо­те волнового фронта, меняется и длина волны: при переходе в оптически более плотную среду уменьшается скорость, длина волны то же умень­шается. Это согласуется и с известной формулой, из которой следует, что при неизменной частоте (которая не зависит от плотности среды и поэтому не меняется при переходе луча из одной среды в другую) уменьшение скорости распространения вол­ны сопровождается пропорциональным уменьшением длины волны.

Из-за преломления наблюдается кажущееся изменение размеров, формы и расположения предметов. В этом можно убедиться на простых примерах. Положим на дно пустого стакана кольцо или другой небольшой предмет. Подвинем стакан так, чтобы центр кольца, край стакана и глаз находились на одной прямой. Неменяя положения головы, станем наливать в стакан воду. Заметим, что по мере повышения уровня воды дно стакана с кольцом как бы приподнимается. Кольцо,котороеранеебыловиднолишьчастично,теперьстановитсявидимымполностью. Этот опыт был описан в свое время еще Евклидом.

Возьмем теперь прозрачный стакан с водой и установим в нем наклонно линейку. Рассматривая стакан сбоку, замечаем, что часть линейки, находящаяся в воде, кажется сдвинутой в сторону.

Преломлением света объясняется и тот факт, что глубина водоема кажется меньше, чем на самом деле, а предмет, рассматриваемый через плоскопараллельную стеклянную пластинку или призму, будет казаться смещенным относительно своего истинного положения. Все дело в том, что мы видим не сам предмет, а его мнимое изображение.

Основные выводы:

– Преломление — это изменение направления распространения света при его переходе через границу раздела двух сред.

– Угол между падающим лучом и перпендикуляром, восстановленным в точке падения луча, называется углом падения.

– Угол между перпендикуляром, проведенным к границе раздела двух сред, восстановленным в точке падения луча, и преломленным лучом называется углом преломления.

– Закон преломления света гласит:

Луч падающий, луч преломленный и перпендикуляр к границе раздела двух сред, восставленный в точке падения луча, лежат в одной плоскости;

отношение синуса угла падения к синусу угла преломления есть величина постоянная для данных двух сред, не зависящая от угла падения.

– Относительный показатель преломления показывает, во сколько раз скорость света в первой по ходу луча среде отличается от скорости распространения света во второй среде.

– Абсолютный показатель преломления показывает, во сколько раз скорость света в вакууме больше, чем в данном веществе.

– Из двух сред оптически более плотной считается та, у которой показатель преломления больше (или та, в которой скорость света меньше).

– Т.е., если луч попадает в среду оптически более плотную, то он отклоняется в сторону перпендикуляра к границе двух сред. И наоборот, если происходит переход луча из среды оптически более плотной в среду менее плотную, луч прижимается к границе раздела.
