Цистерна. Пассажирский вагон. Сборка вагона

Здравствуйте, друзья мои! Я рад вас видеть снова. На нашем прошлом уроке вы узнали, что в зависимости от назначения вагоны бывают пассажирскими и грузовыми.

Пассажирские вагоны служат для проезда людей, а грузовые – для перевозки материалов и изделий.

Вагоны производят на вагоностроительных заводах. На одном вагоностроительном заводе могут собирать разные вагоны, потому что у них общая конструкция.

Напомним основные элементы конструкции вагонов. Итак, вот, например, пассажирский вагон. Это его ходовые части (или тележки). Это кузов вагона. Это рама кузова.

Видим, что рама кузова опирается на две ходовые части (тележки), которые обеспечивают нужную плавность хода вагона. Тележки устанавливаются по концам кузова вагона на одинаковом расстоянии от его середины.

На прошлом занятии мы изготовили модель ходовой части вагона.

Сегодня на занятии мы рассмотрим, как изготовить модель кузова вагона, и соберём вагон.

Обратите внимание! Так как рама кузова опирается на две тележки, то для того, чтобы собрать модель вагона нужны, конечно, две таких тележки.

Ребята, предлагаю изготовить модель цистерны и пассажирского вагона.

Но, прежде чем приступить к работе, давайте повторим правила работы с ножницами.

Держите ножницы концами вверх.

Не оставляйте ножницы в открытом виде.

При работе следите за пальцами руки, которая держит картон или бумагу.

Кладите ножницы на стол так, чтобы они не свешивались с края стола.

Передавайте ножницы только в закрытом виде кольцами в сторону товарища.

Не режьте ножницами на ходу. Не подходите к товарищу, когда он режет.

А сейчас мы рассмотрим, как изготовить модель цистерны.

Перед вами чертёж цистерны, в котором указаны в миллиметрах размеры чертежа будущей модели.

Штрихпунктирной с двумя точками тонкой линией на развёртке цилиндра обозначена линия сгиба. Также штрихпунктирными тонкими линиями указаны линии сгиба на круглой детали. Штриховкой указаны места, на которые наносится клей. Также обратите внимание на жирную линию на круглой детали. Это линия, по которой надо будет сделать надрез.

– Диаметр этой круглой детали равен шестидесяти четырём миллиметрам?

При этом таких деталей должно быть две.

Для работы пригодятся два листа цветного картона (или плотной бумаги), линейка с делениями, простой карандаш, циркуль, ножницы и клей.

В первую очередь надо взять, например, оранжевый картон и выполнить чертёж развёртки цилиндра на обратной стороне листа. Для этого пригодятся линейка и простой карандаш.

Также пригодится циркуль для черчения окружностей. Не забудьте, что круглых деталей должно быть две.

Итак, основная деталь цистерны. Это прямоугольник со сторонами 180 мм и 140 мм. Добавляем ещё линии, расширяя прямоугольник на 10 мм слева и справа и добавляем 10 мм внизу. Слева и справа у нас будут зубчики (клапаны), которые мы потом приклеим к круглым деталям.

При помощи циркуля начертили круглые детали диаметром 64 мм.

Теперь надо взять картон тёмно-серого цвета и на его обратной стороне выполнить чертёж подставки. Это прямоугольник со сторонами 180 мм и 64 мм.

Затем надо вырезать нарисованную развёртку, круглые детали и подставку.

В каждой круглой детали по линии делаем надрез до центра круга. Потом обозначенные штриховкой участки намажем клеем, согнём и склеим так, чтобы получились вот такие фигурки:

– Эти фигурки имеют форму конуса.

Сейчас надо взять заготовку цилиндра. Заштрихованный участок намазать клеем и склеить.

Теперь можно собрать цистерну. Для этого надо загнуть внутрь цилиндра все зубчики-клапаны и намазать клеем каждый такой клапан цилиндра с внешней стороны.

Затем закрепить конусы на цилиндре вот таким образом:

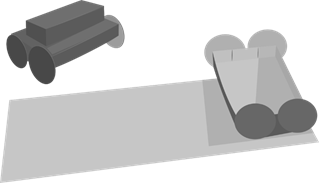

Далее надо взять две тележки и подставку. И на обратную сторону подставки приклеить тележки.

Посмотрите, что должно получиться:

Осталось приклеить цистерну к подставке.

Таким образом, вагон собран. А ещё можно выполнить отделку вагона надписью, лестницей и крышкой люка.

Модель вагона-цистерны готова!

Давайте рассмотрим, как изготовить модель пассажирского вагона.

Вот чертёж пассажирского вагона, в котором указаны в миллиметрах размеры чертежа будущей модели.

Для работы, как обычно, пригодятся два листа цветного картона (или плотной бумаги), линейка с делениями, простой карандаш, ножницы и клей.

В первую очередь надо выполнить на обратной стороне цветного картона чертежи развёртки кузова, торцевых стенок и крыши.

Для того, чтобы изготовить развёртку кузова, чертим прямоугольник со сторонами 180 мм и 204 мм. Теперь по линиям длины отступаем к середине прямоугольника по 10 мм и проводим линии сгиба. «Срезаем» у полученных прямоугольников уголки. Полученные трапеции – это места, куда будет наноситься клей. От новых линий слева и справа отступаем по 60 мм, и у нас остаётся середина 64 мм. Соединяем метки. Это линии сгиба. Развёртка кузова готова.

Для крыши вагона чертим прямоугольник длиной 180 мм и шириной 68 мм. Ширину с обеих сторон делим пополам. Получается по 34 мм от углов к середине. Проводим линию сгиба.

Осталось начертить торцевые стенки. Строим прямоугольник со сторонами 60 мм и 64 мм. Одну из сторон, которая равна 64 мм, делим пополам, то есть отмеряем 32 мм, и от полученной метки отмеряем вверх 10 мм. Ставим точку и соединяем углы с этой точкой. У нас получился пятиугольник. Добавляем по 10 мм с каждой стороны пятиугольника, срезая уголки. Это клапаны, которые мы будем смазывать клеем.

Затем надо вырезать развёртку и детали.

Далее следует согнуть заготовки кузова, крыши и торцевых стенок по линиям сгиба.

Заштрихованные участки торцевых стенок надо намазать клеем и приклеить к детали кузова.

Теперь надо приклеить крышу.

Последним шагом будет приклеивание вагона на две ходовые части (тележки), которые надо подготовить заранее.

Изделие можно дополнить деталями – вырезать из цветной бумаги и наклеить двери и окна.

Итак, модель пассажирского вагона готова!

Давайте составим план изготовления модели вагона.

Итак, в первую очередь надо подготовить материалы и инструменты.

Далее следует выполнить разметку изделия по чертежу.

Затем идёт раскрой (то есть вырезание заготовки).

Потом сборка (складывание, склеивание) вагона.

Следующим шагом будет соединение вагона с ходовыми частями.

Завершается всё отделкой вагона.

На этом мы закончим наш урок. До новых встреч, ребята!
