9.2.3 Графические модели
Список вопросов теста
Вопрос 1
Представление некоторого объекта в общих, главных чертах с помощью условных обозначений это-
Варианты ответов
- схема
- чертеж
- график
- диаграмма
- граф
Вопрос 2
Условное графическое изображение предмета с точным соотношением его размеров это-
Варианты ответов
- схема
- чертеж
- график
- диаграмма
- граф
Вопрос 3
Графическое изображение, дающее наглядное представление о характере зависимости одной величины от другой это-
Варианты ответов
- схема
- чертеж
- график
- диаграмма
- граф
Вопрос 4
Графическое изображение, дающее наглядное представление о соотношении кахик-либо величин или нескольких значений одной величины, об изменении их значений это-
Варианты ответов
- схема
- чертеж
- график
- диаграмма
- граф
Вопрос 5
Если некоторые объекты изобразить вершинами, а связи между ними линиями, то мы получим информационную модель -
Варианты ответов
- схема
- чертеж
- график
- диаграмма
- граф
Вопрос 6
Вершины неориентированного графа соединены -
Варианты ответов
- ребрами
- дугами
- линиями
- отрезками
- не соединены
Вопрос 7
Вершины ориентированного графа соединены -
Варианты ответов
- ребрами
- дугами
- линиями
- отрезками
- не соединены
Вопрос 8

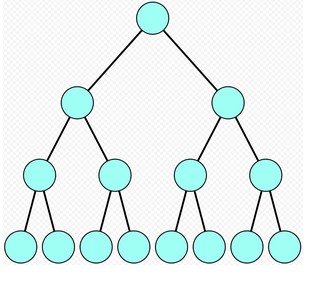

Какой граф изображен на рисунке
Варианты ответов
- неориентированный
- ориентированный
- взвешенный
- дерево
- сеть
Вопрос 9
Какой граф изображен на рисунке
Варианты ответов
- неориентированный
- ориентированный
- взвешенный
- дерево
Вопрос 10
Какой граф изображен на рисунке
Варианты ответов
- неориентированный
- ориентированный
- взвешенный
- дерево
Вопрос 11
Какой граф изображен на рисунке
Варианты ответов
- неориентированный
- ориентированный
- взвешенный
- дерево
Вопрос 12

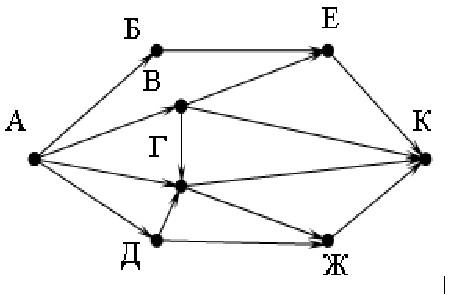

На рисунке - схема дорог, связывающих города А, Б, В, Г, Д, Е, Ж и К. По каждой дороге можно двигаться только в одном направлении, указанном стрелкой. Сколько существует различных путей из города А в город К?
Вопрос 13
На рисунке - схема дорог, связывающих города А, Б, В, Г, Д, Е, Ж и К. По каждой дороге можно двигаться только в одном направлении, указанном стрелкой. Сколько существует различных путей из города А в город К непроходящих через город Г?
Вопрос 14
Как называется вершина 1
Варианты ответов
- корень
- предок
- потомок
- листок
Вопрос 15
Как называется вершина 4
Варианты ответов
- корень
- предок
- потомок
- листок
Вопрос 16
Как называется вершина 6 по отношению к 3
Варианты ответов
- корень
- предок
- потомок
- листок
Вопрос 17
Как называется вершина 2 по отношению к 5
Варианты ответов
- корень
- предок
- потомок
- листок
Вопрос 18

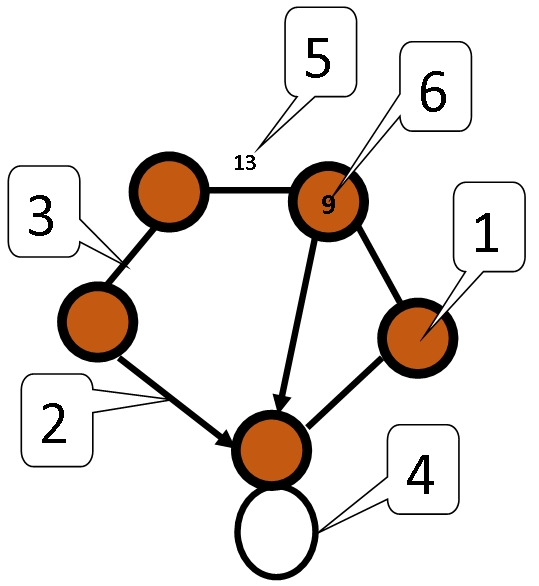

Что изображено под цифрой 5
Варианты ответов
- вершина
- вес ребра
- вес вершины
- петля
- дуга
- ребро
Вопрос 19
Что изображено под цифрой 4
Варианты ответов
- вершина
- вес ребра
- вес вершины
- петля
- дуга
- ребро
Вопрос 20
Что изображено под цифрой 2
Варианты ответов
- вершина
- вес ребра
- вес вершины
- петля
- дуга
- ребро
