Закон Ома для участка цепи

Закон Ома для участка цепи. Сопротивление.

Цель урока:

установить зависимость между силой тока, напряжением на участке цепи и сопротивлением этого участка .

Закон Ома для участка цепи. Сопротивление.

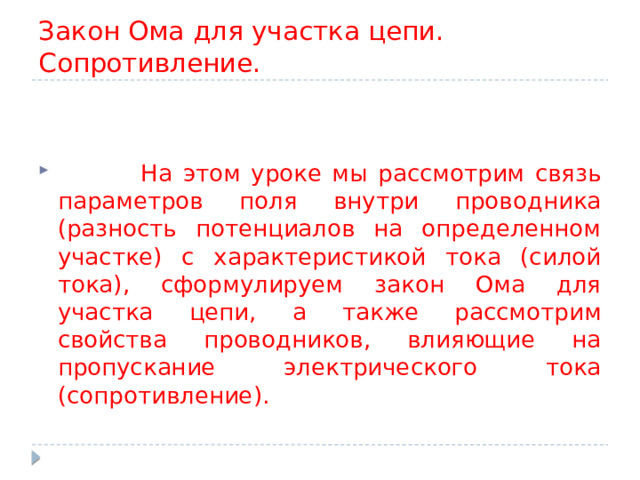

• На этом уроке мы рассмотрим связь параметров поля внутри проводника (разность потенциалов на определенном участке) с характеристикой тока (силой тока), сформулируем закон Ома для участка цепи, а также рассмотрим свойства проводников, влияющие на пропускание электрического тока (сопротивление).

Закон Ома для участка цепи. Сопротивление.

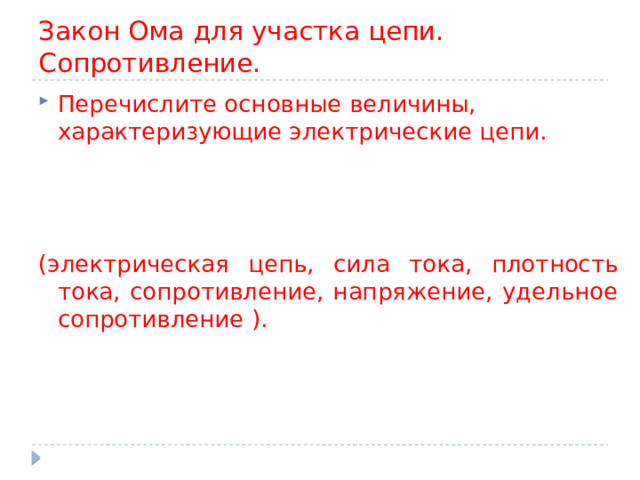

• Перечислите основные величины, характеризующие электрические цепи.

(электрическая цепь, сила тока, плотность тока, сопротивление, напряжение, удельное сопротивление ).

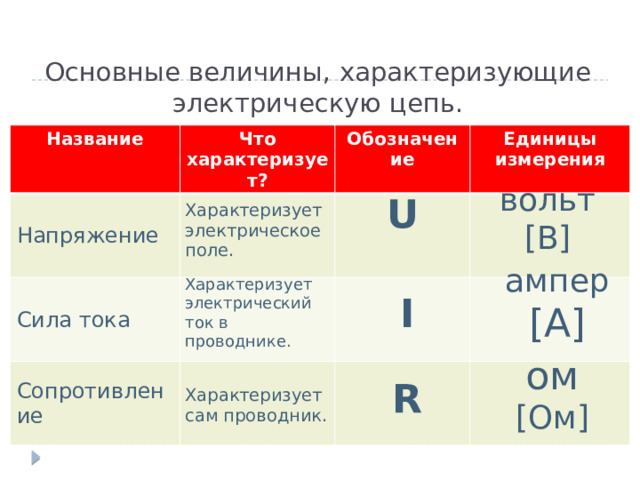

Основные величины, характеризующие электрическую цепь.

Название

Что характеризует?

Напряжение

Обозначение

Сила тока

Единицы измерения

Сопротивление

вольт

Характеризует электрическое поле.

[В]

U

Характеризует электрический ток в проводнике.

ампер

[А]

I

Характеризует сам проводник.

ом

[Ом]

R

Закон Ома для участка цепи. Сопротивление.

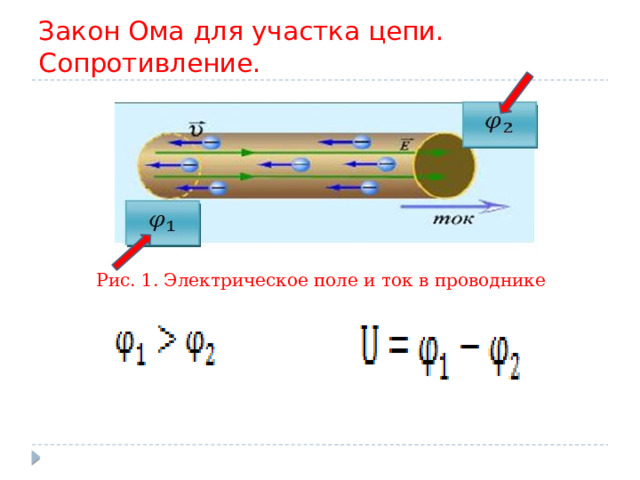

Рис. 1. Электрическое поле и ток в проводнике

Закон Ома для участка цепи. Сопротивление.

I,А

8

4

2

20

0

5

10

U,В

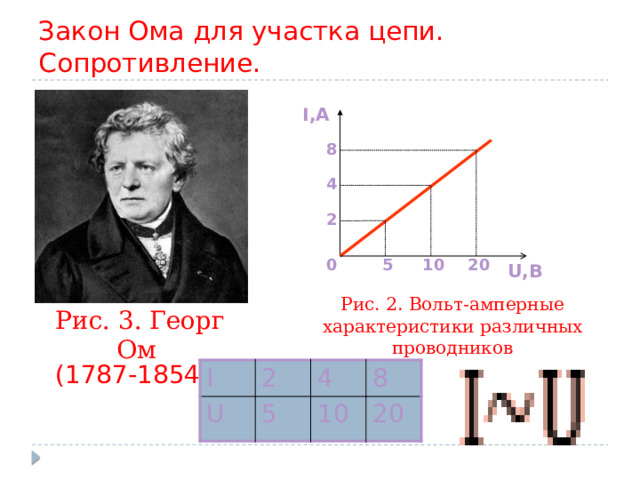

Рис. 2. Вольт-амперные характеристики различных проводников

Рис. 3. Георг Ом

(1787-1854)

I

2

U

4

5

8

10

20

Закон Ома для участка цепи. Сопротивление.

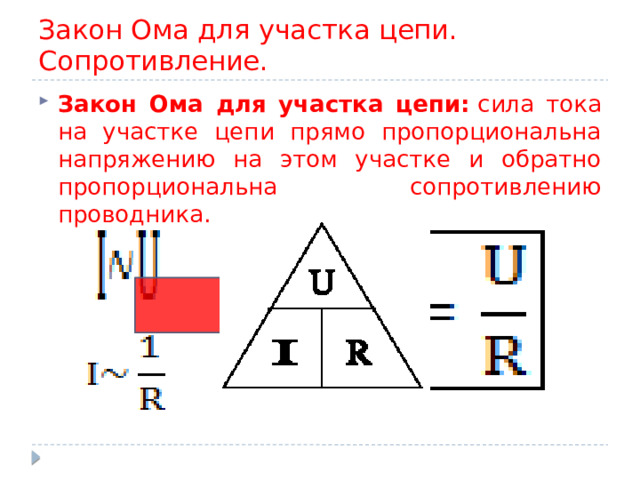

• Закон Ома для участка цепи:  сила тока на участке цепи прямо пропорциональна напряжению на этом участке и обратно пропорциональна сопротивлению проводника.

Закон Ома для участка цепи. Сопротивление.

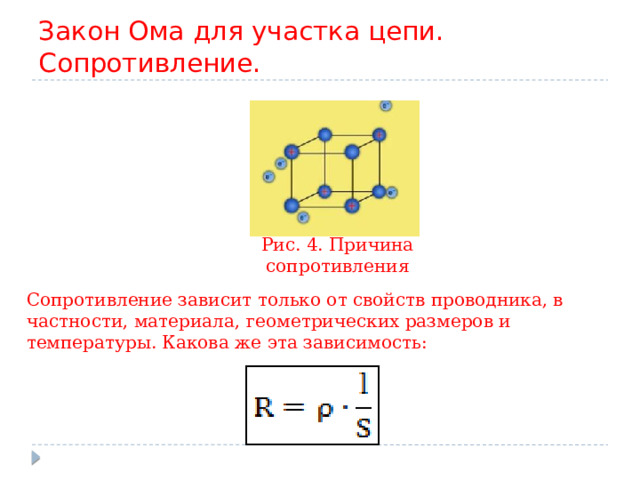

Рис. 4. Причина сопротивления

Сопротивление зависит только от свойств проводника, в частности, материала, геометрических размеров и температуры. Какова же эта зависимость:

Закон Ома для участка цепи. Сопротивление.

Единица измерения сопротивления: Ом

• Здесь:
•  – длина проводника;
• – площадь поперечного сечения проводника;
•   – удельное сопротивление

Удельное сопротивление  – табличная величина, характеризующая способность материала к сопротивлению. Сопротивление метрового проводника площадью поперечного сечения 1   из соответствующего материала

Единица измерения удельного сопротивления:

Закон Ома для участка цепи. Сопротивление.

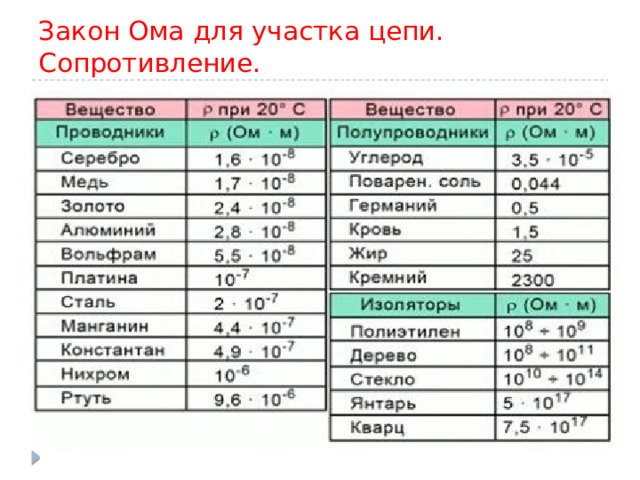

• По признаку проводимости все материалы разделяются на три группы: проводники (удельное сопротивление порядка  ), полупроводники (порядка  ) и изоляторы (порядка  ) (рис. 5):

Закон Ома для участка цепи. Сопротивление.

Закон Ома для участка цепи. Сопротивление.

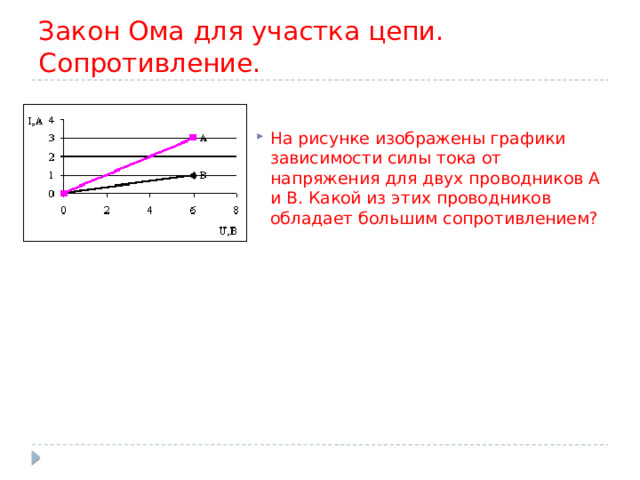

• На рисунке изображены графики зависимости силы тока от напряжения для двух проводников А и В. Какой из этих проводников обладает большим сопротивлением?

Закон Ома для участка цепи. Сопротивление.

• На рисунке изображены графики зависимости силы тока от напряжения для двух проводников А и В. Какой из этих проводников обладает большим сопротивлением?

Закон Ома для участка цепи. Сопротивление.

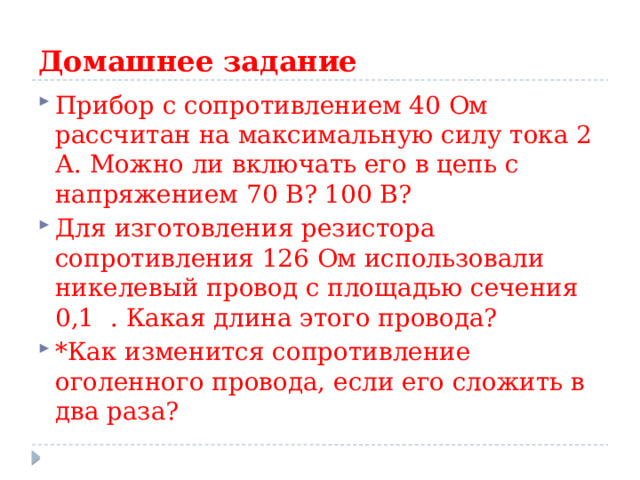

Домашнее задание

• Прибор с сопротивлением 40 Ом рассчитан на максимальную силу тока 2 А. Можно ли включать его в цепь с напряжением 70 В? 100 В?
• Для изготовления резистора сопротивления 126 Ом использовали никелевый провод с площадью сечения 0,1  . Какая длина этого провода?
• *Как изменится сопротивление оголенного провода, если его сложить в два раза?
