Урок информатики "Алгоритмическая структура "Ветвление""

Деятельность учителя

Деятельность учеников

1. Организационный момент (3 мин)

1. Актуализация знаний (5 мин).

Что такое алгоритм?

Что такое блок-схема?

Из каких частей состоит блок-схема?

Алгоритм – это последовательность действий, которая имеет конечность и определенный результат.

Блок-схема – это графическое представление алгоритма.

Блок-схема состоит из следующих частей:

1. Объяснение нового материала(15 мин)

В жизни часто встречаются ситуации, когда приходится выбирать одно из двух. Например: если на улице дождь, мы останемся дома, а если погода хорошая, то пойдем гулять. На алгоритмическом языке данную ситуацию можно описать с помощью алгоритмической структуры «ветвление». Блок-схема ветвления выглядит следующим образом:

На языке программирования Паскаль структура ветвления описывается с помощью оператора IF:

If Then

Else ;

Рассмотрим конкретный пример: Найти максимальное из двух заданных чисел.

Программа на Паскале:

Var A,B, max: integer;

Begin

read(A, B);

If AB Then max:=A

Else max:=B;

Write(‘max=’, max);

End.

В данной структуре часть Else может присутствовать, а может отсутствовать. В таком случае блок-схема будет выглядеть следующим образом:

Тогда наша программа:

Var A,B, max: integer;

Begin

read(A, B);

If AB Then max:=A;

Write( max);

End.

Заметим, что перед оператором Else точка с запятой не ставится.

В одной программе можно использовать сколько угодно операторов If:

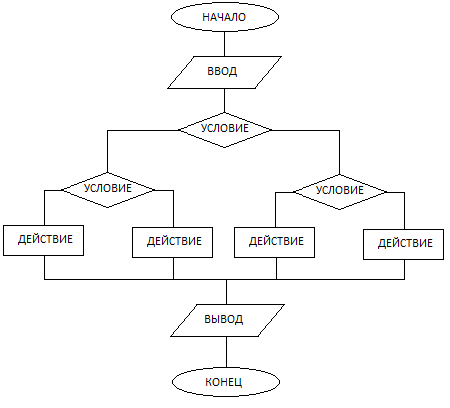

Данная блок-схема похожа на ветки дерева, отсюда и название структуры «Ветвления».

В одном операторе If можно использовать несколько условий. Рассмотрим данный случай на конкретном примере.

Задача 2. Узнать, находится ли точка с заданными координатами внутри прямоугольника с углами (0, 0) и (а, в).

Var a,b,x,y: integer;

Begin

Readln(a, b, x, y);

If (x0)and(x0)and(y

Зарисовывают в тетрадях блок-схему ветвления:

Записывают в тетради структуру оператора IF:

If Then

Else ;

Найти максимальное из двух заданных чисел.

Var A,B, max: integer;

Begin

read(A, В);

If AB Then max:=A

Else max:=B;

Write(‘max=’, max);

End.

Неполная структура ветвления:

Var A,B, max: integer;

Begin

read(A, B);

If AB Then max:=A;

Write( max);

End.

Блок-схема с несколькими условиями:

Задача 2. Узнать, находится ли точка с заданными координатами внутри квадрата с углами (0, 0) и (а, в).

Var a,b,x,y: integer;

Begin

Readln(a, b, x, y);

If (x0)and(x0)and(y

1. Закрепление пройденного материала (10 мин)

А теперь попробуем сами составить блок-схему и программу задачи.

Задача 3. Найти максимальное из трех данных цифр. Задача решается на доске одним учеником. Другие переписывают в тетради.

Var A, B, C, max: integer;

Begin

Readln(A, B,C);

If AB

Then

If AC Then max:=A

Else max:=C

Else

If BC Then max:=B

Else max:=C;

Writeln(‘max=’, max);

End.

Задача 3. Найти максимальное из трех данных цифр.

Var A, B, C, max: integer;

Begin

Readln(A, B,C);

If AB

Then

If AC Then max:=A

Else max:=C

Else

If BC Then max:=B

Else max:=C;

Writeln(‘max=’, max);

End.

1. Самостоятельная работа (7 мин)

Вариант 1. Составить блок-схему нахождения наименьшего целого числа из трех введенных с клавиатуры.

Вариант 2. Составить блок-схему, определяющую, лежит ли точка с указанными координатами внутри квадрата с углами (0,0) и (а, а).

Вариант 3. Составить блок-схему, определяющую, что больше: (A-3)² или (В-10)².

Делают самостоятельную работу.

1. Домашнее задание (5 мин).

1. Написать программу по блок-схеме, которую вы составили на самостоятельной работе.

2. Составить блок-схему и написать программу, находящую наименьшее из 4-х введенных с клавиатуры чисел.

Записывают домашнее задание в тетрадях.
