Трубы, опорные конструкции, компенсаторы, арматура

ОГАПОУ « Белгородский индустриальный колледж» МДК 01.01 Эксплуатация теплотехнического оборудования и систем тепло и топливоснабжения

Тема занятия:

Трубы, опорные конструкции, компенсаторы, арматура .

Подготовлено А.В. Кобченко

Руководящий документ

РД 10-249-98 « Правила устройства и безопасной эксплуатации трубопроводов пара и горячей воды»

К трубам тепловых сетей предъявляются следующие основные требования:

1) высокая механическая прочность и герметичность, необходимые для безаварийной работы при заданных давлениях и температурах;

2) постоянство механических свойств и низкий коэффициент линейного удлинения для снижения возникающих термических напряжений  при переменных тепловых режимах эксплуатации;

3) антикоррозионная стойкость;

4) высокие теплоизолирующие свойства стенок трубы для сохранения теплоты и температуры теплоносителя;

5) возможность и простота хранения, транспортировки, монтажа и герметичных соединений, приборного контроля элементов теплосети;

6) невысокая стоимость и доступность на рынке и др.

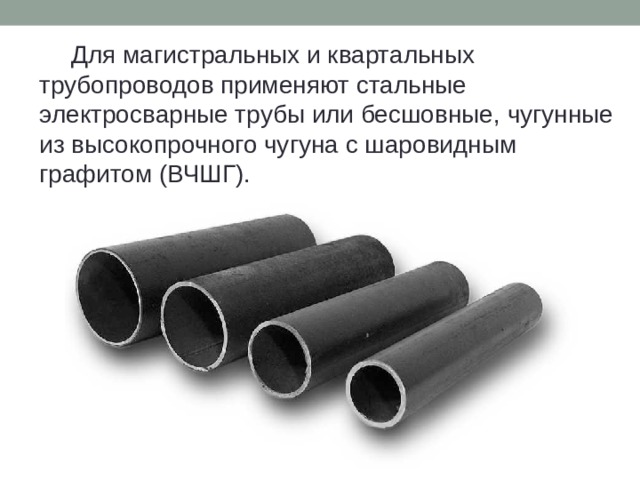

Для магистральных и квартальных трубопроводов применяют стальные электросварные трубы или бесшовные, чугунные из высокопрочного чугуна с шаровидным графитом (ВЧШГ).

Для трубопроводов дворовых сетей (при рабочем давлении пара 0,07 МПа и ниже и температуре воды 115 °С и ниже) при давлении до 1,6 МПа включительно допускается применять неметаллические трубы.

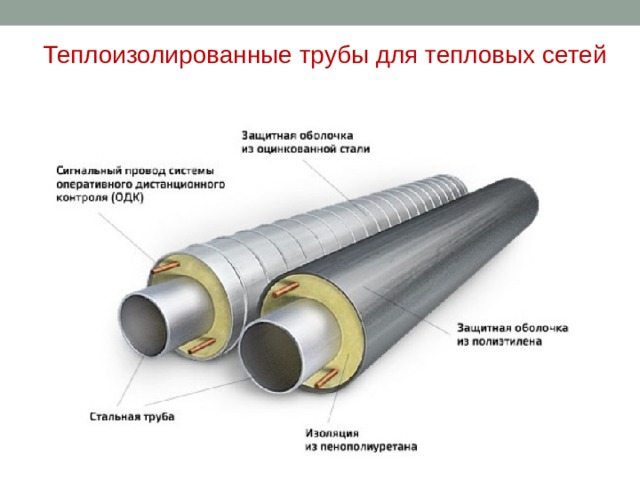

Теплоизолированные трубы для тепловых сетей

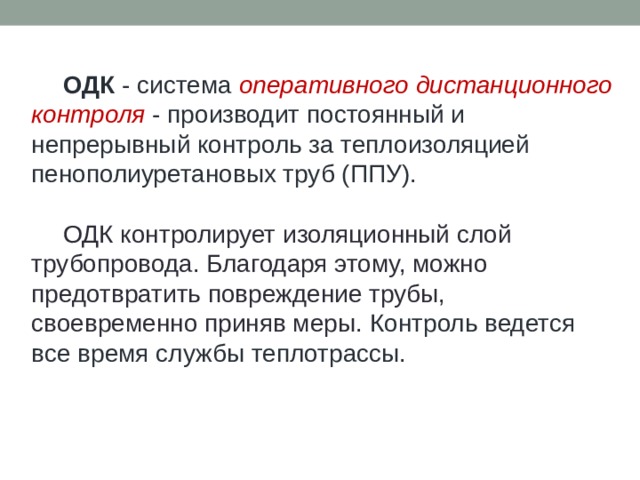

ОДК - система оперативного дистанционного контроля - производит постоянный и непрерывный контроль за теплоизоляцией пенополиуретановых труб (ППУ).

ОДК контролирует изоляционный слой трубопровода. Благодаря этому, можно предотвратить повреждение трубы, своевременно приняв меры. Контроль ведется все время службы теплотрассы.

Теплоизолированные трубы ИЗОПРОФЛЕКС

1. Тонкостенная труба.  2. Армировка из волокна

3. Последовательность слоев из сополимеров этилена.

4. Кислородно-защитный слой.  5. Теплоизоляция.

6. Барьерный слой.

7.Защитная оболочка из полиэтилена.

8. Идентификационные полосы желтого цвета.

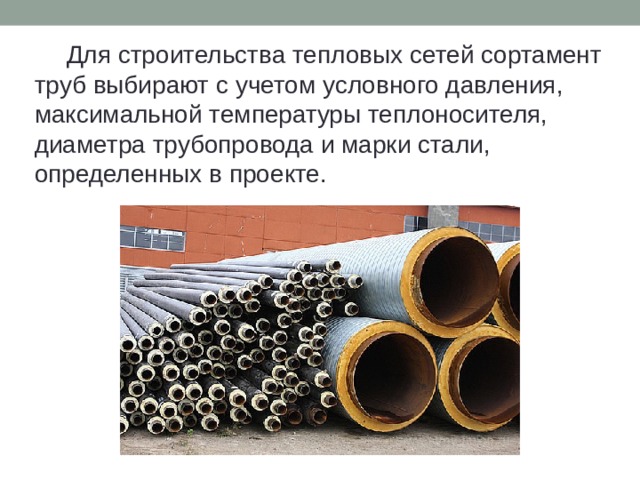

Для строительства тепловых сетей сортамент труб выбирают с учетом условного давления, максимальной температуры теплоносителя, диаметра трубопровода и марки стали, определенных в проекте.

Поверочный расчет труб и элементов теплосети на прочность предусматривает оценку статической и циклической прочности (выносливости) трубопровода и его элементов.

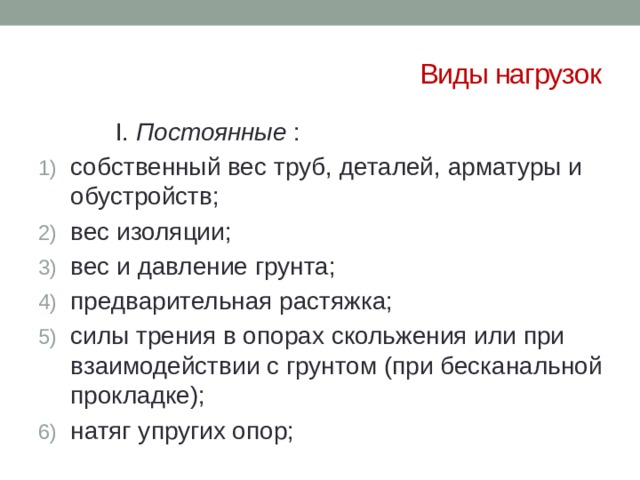

Виды нагрузок

I. Постоянные :

• собственный вес труб, деталей, арматуры и обустройств;
• вес изоляции;
• вес и давление грунта;
• предварительная растяжка;
• силы трения в опорах скольжения или при взаимодействии с грунтом (при бесканальной прокладке);
• натяг упругих опор;

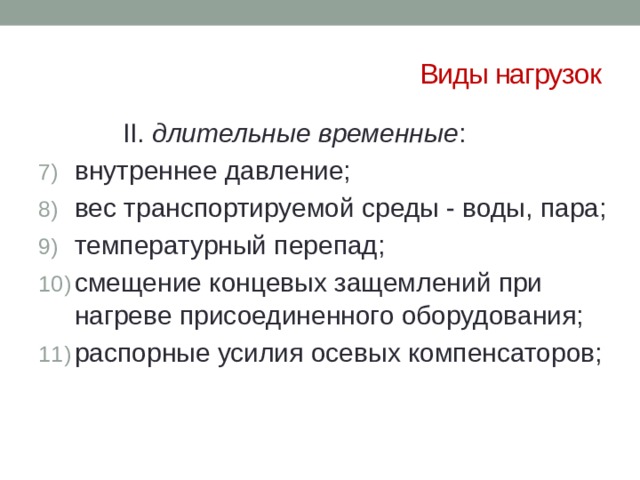

Виды нагрузок

II. длительные временные :

• внутреннее давление;
• вес транспортируемой среды - воды, пара;
• температурный перепад;
• смещение концевых защемлений при нагреве присоединенного оборудования;
• распорные усилия осевых компенсаторов;

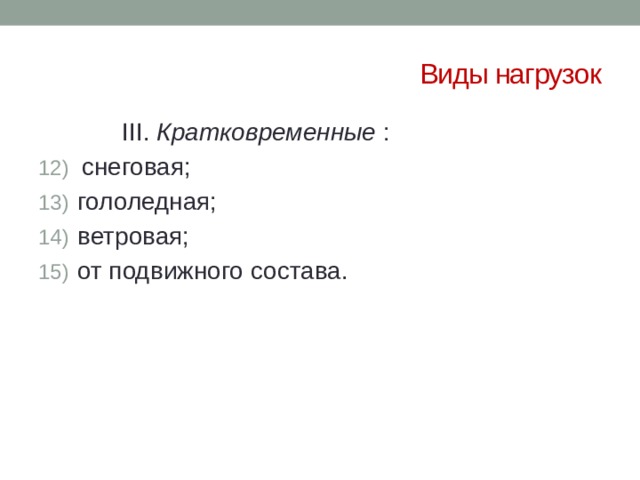

Виды нагрузок

III. Кратковременные :

• снеговая;

• гололедная;
• ветровая;
• от подвижного состава.

В тепловых сетях на трубопроводах устраивают опорные конструкции двух типов - подвижные (свободные) и неподвижные (мертвые).

Неподвижные опоры тепловых сетей

Подвижные опоры тепловых сетей

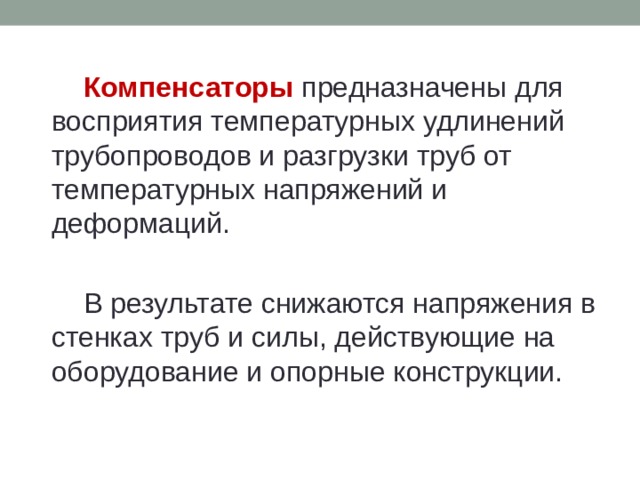

Компенсаторы предназначены для восприятия температурных удлинений трубопроводов и разгрузки труб от температурных напряжений и деформаций.

В результате снижаются напряжения в стенках труб и силы, действующие на оборудование и опорные конструкции.

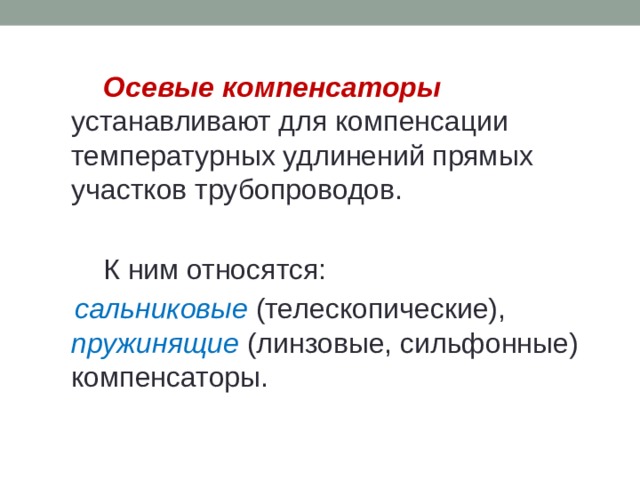

Осевые компенсаторы устанавливают для компенсации температурных удлинений прямых участков трубопроводов.

К ним относятся:

сальниковые (телескопические), пружинящие (линзовые, сильфонные) компенсаторы.

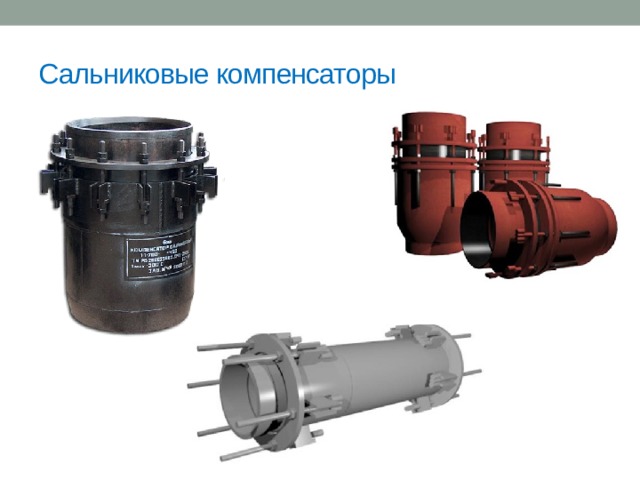

Сальниковые компенсаторы

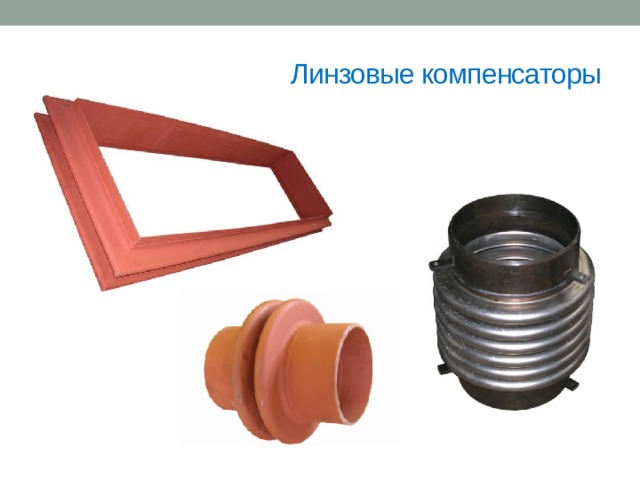

Линзовые компенсаторы

Сильфонные компенсаторы

Ангулярные компенсаторы  - это компенсаторы, которые компенсируют угловые движения (ангулярные) на одном уровне. Они оборудованы шарнирами, которые позволяют совершать только угловые движения.

Компенсация температурных удлинений

Арматуру тепловых сетей подразделяют на:

• запорную,
• регулировочную,
• предохранительную,
• дросселирующую,
• контрольно-измерительную.

Используемая литература:

Теплоснабжение М.В.Смирнова - М: «Ин-Фолио», 2009г.
