Токарные работы на станке СТД-120М

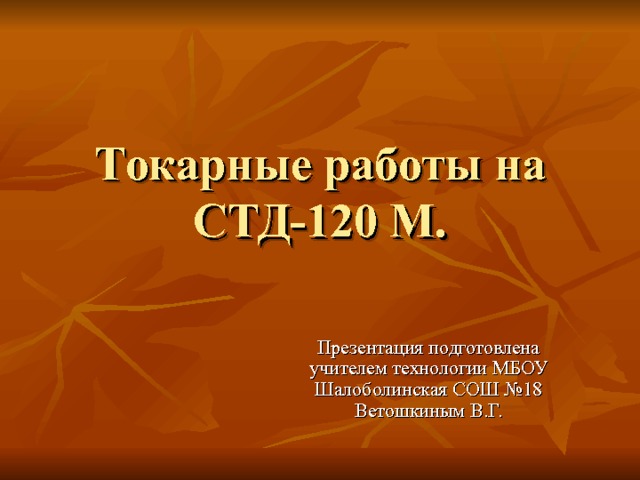

Токарные работы на СТД-120 М.

Презентация подготовлена учителем технологии МБОУ Шалоболинская СОШ №18 Ветошкиным В.Г.

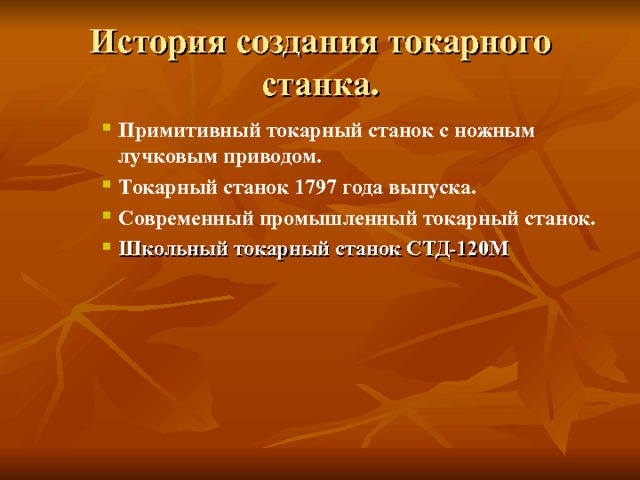

История создания токарного станка.

• Примитивный токарный станок с ножным лучковым приводом. Токарный станок 1797 года выпуска. Современный промышленный токарный станок. Школьный токарный станок СТД-120М
• Примитивный токарный станок с ножным лучковым приводом. Токарный станок 1797 года выпуска. Современный промышленный токарный станок. Школьный токарный станок СТД-120М
• Примитивный токарный станок с ножным лучковым приводом.
• Токарный станок 1797 года выпуска.
• Современный промышленный токарный станок.
• Школьный токарный станок СТД-120М

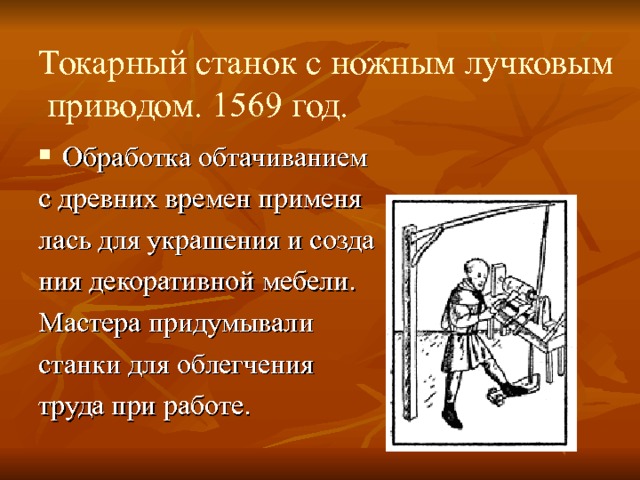

Токарный станок с ножным лучковым приводом. 1569 год.

• Обработка обтачиванием

с древних времен применя

лась для украшения и созда

ния декоративной мебели.

Мастера придумывали

станки для облегчения

труда при работе.

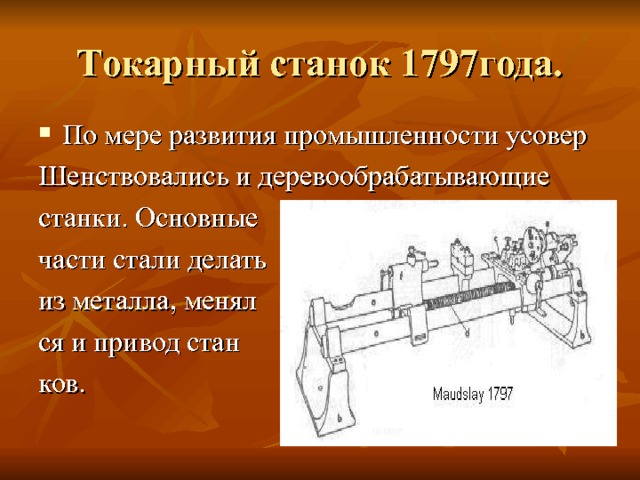

Токарный станок 1797года.

• По мере развития промышленности усовер

Шенствовались и деревообрабатывающие

станки. Основные

части стали делать

из металла, менял

ся и привод стан

ков.

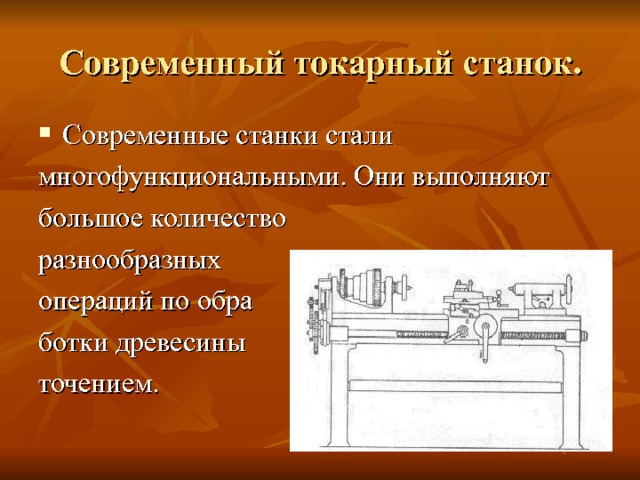

Современный токарный станок.

• Современные станки стали

многофункциональными. Они выполняют

большое количество

разнообразных

операций по обра

ботки древесины

точением.

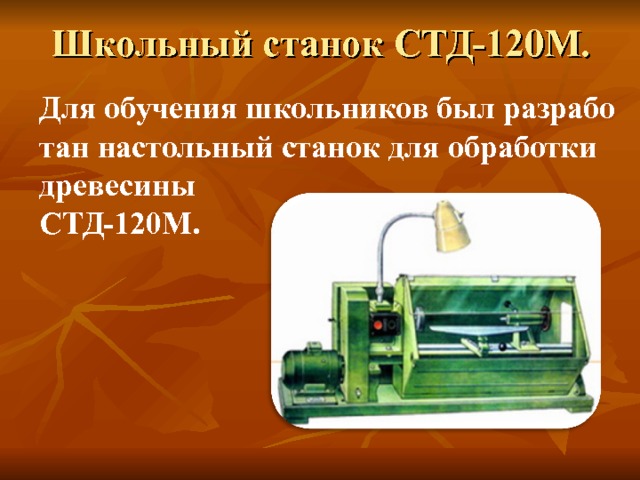

Школьный станок СТД-120М.

Для обучения школьников был разрабо

тан настольный станок для обработки

древесины

СТД-120М.

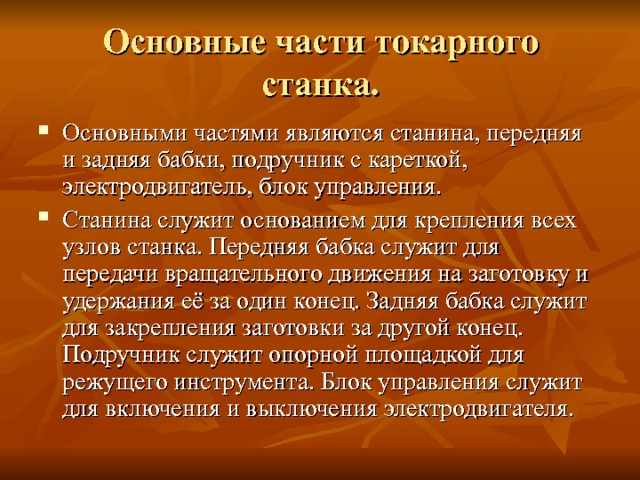

Основные части токарного станка.

• Основными частями являются станина, передняя и задняя бабки, подручник с кареткой, электродвигатель, блок управления.
• Станина служит основанием для крепления всех узлов станка. Передняя бабка служит для передачи вращательного движения на заготовку и удержания её за один конец. Задняя бабка служит для закрепления заготовки за другой конец. Подручник служит опорной площадкой для режущего инструмента. Блок управления служит для включения и выключения электродвигателя.

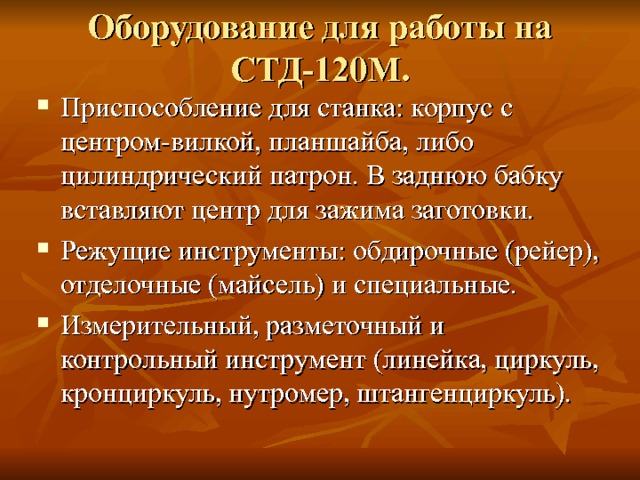

Оборудование для работы на СТД-120М.

• Приспособление для станка: корпус с центром-вилкой, планшайба, либо цилиндрический патрон. В заднюю бабку вставляют центр для зажима заготовки.
• Режущие инструменты: обдирочные (рейер), отделочные (майсель) и специальные.
• Измерительный, разметочный и контрольный инструмент (линейка, циркуль, кронциркуль, нутромер, штангенциркуль).

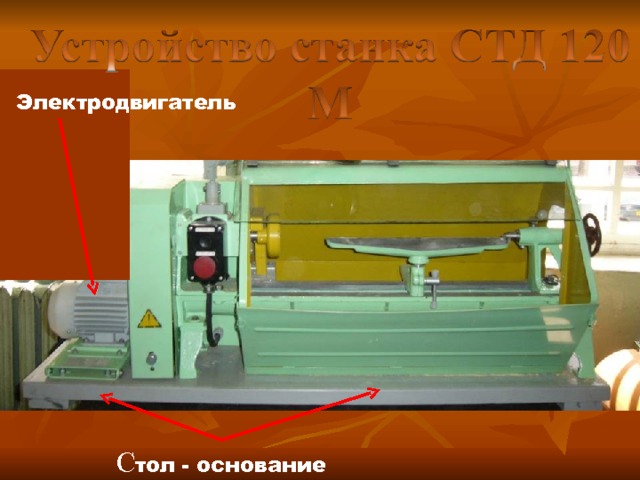

Электродвигатель

С тол - основание

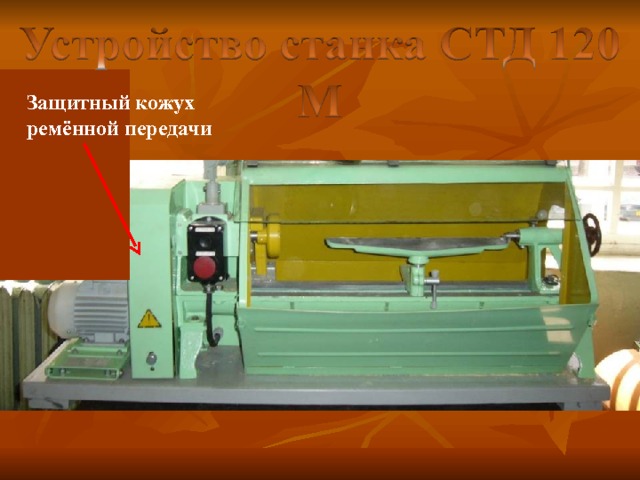

Защитный кожух

ремённой передачи

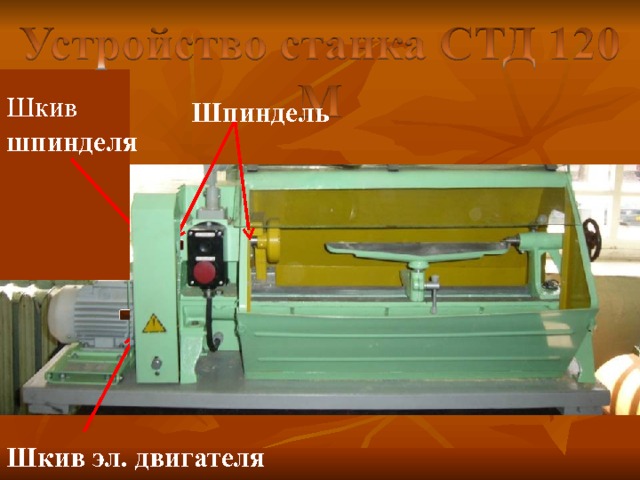

Шкив

шпинделя

Шпиндель

Шкив эл. двигателя

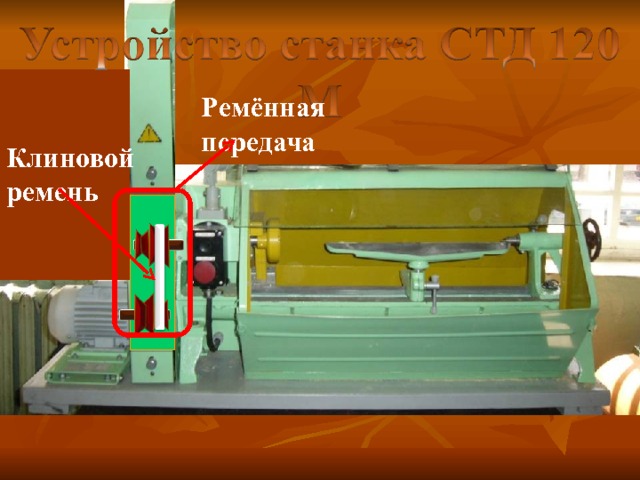

Ремённая

передача

Клиновой

ремень

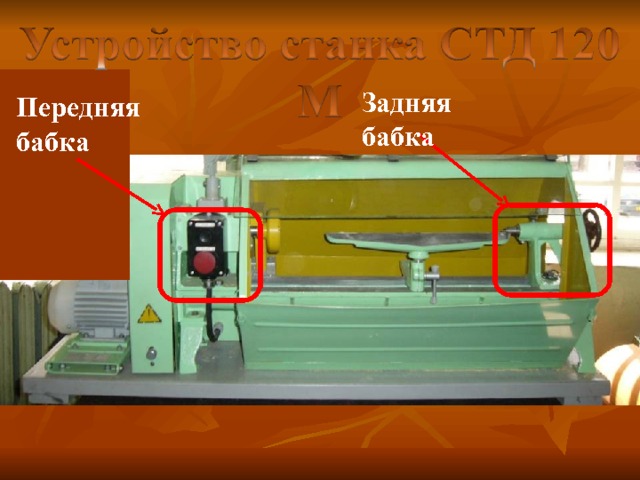

Задняя

бабка

Передняя

бабка

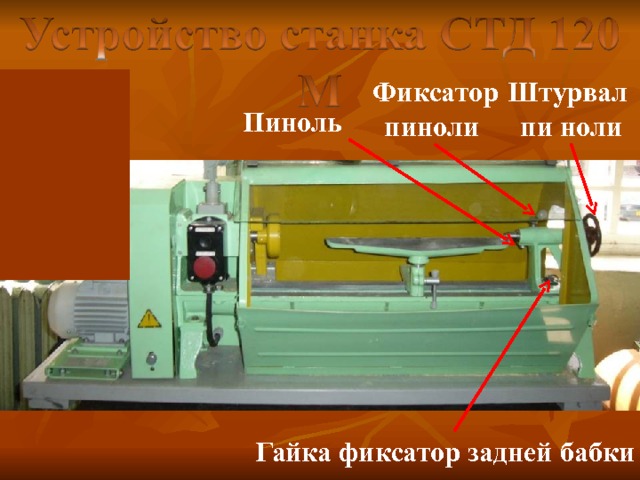

Фиксатор

пиноли

Штурвал

пи ноли

Пиноль

Гайка фиксатор задней бабки

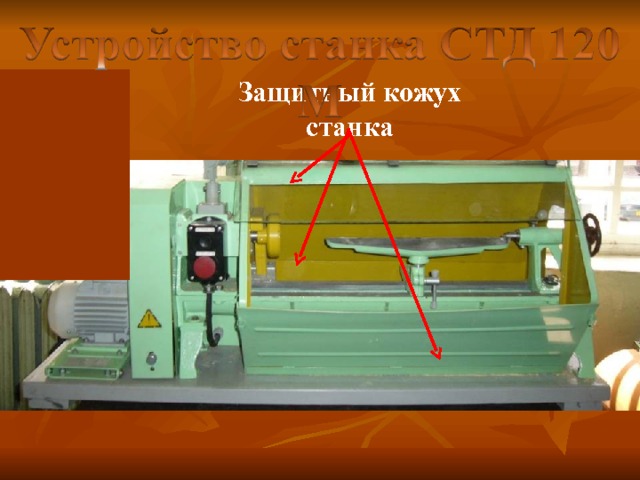

Защитный кожух

станка

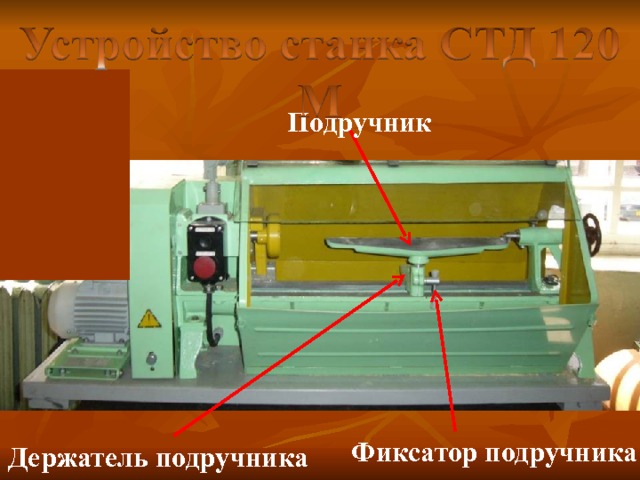

Подручник

Фиксатор подручника

Держатель подручника

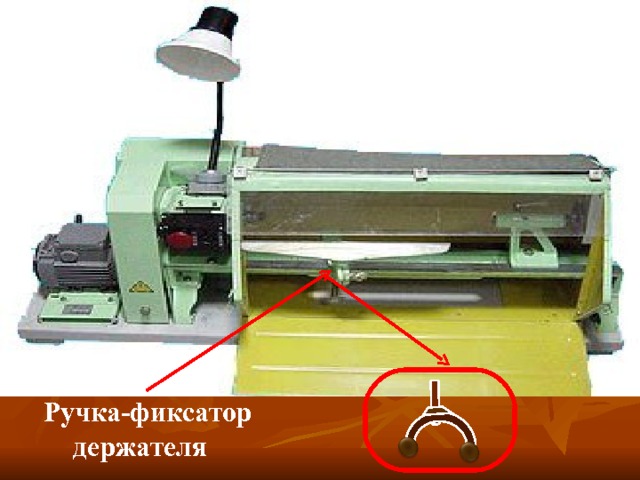

Ручка-фиксатор

держателя

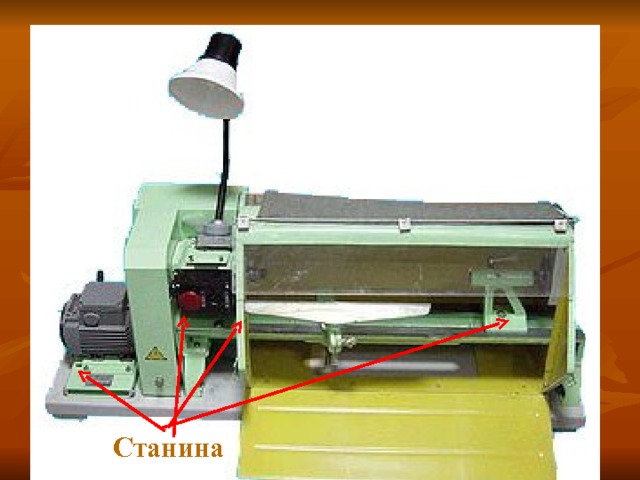

Станина

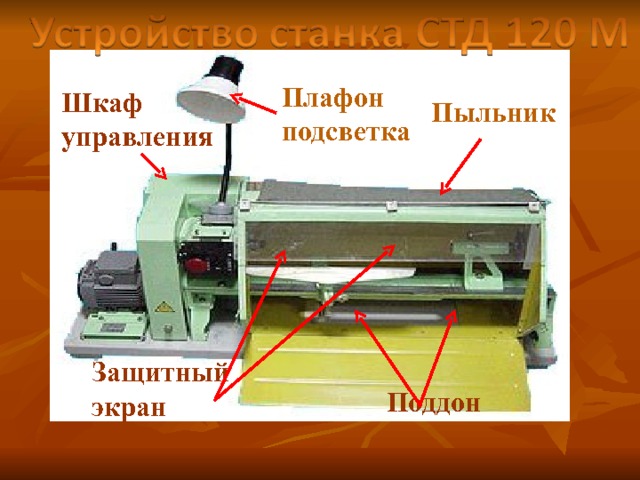

Плафон

подсветка

Шкаф

управления

Пыльник

Защитный

экран

Поддон

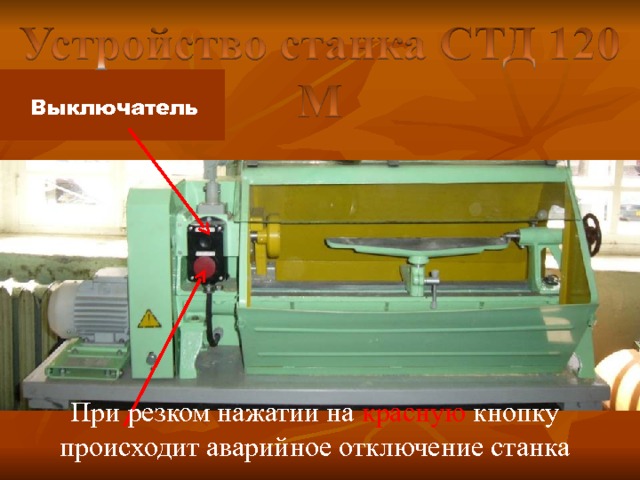

Выключатель

При резком нажатии на красную кнопку

происходит аварийное отключение станка

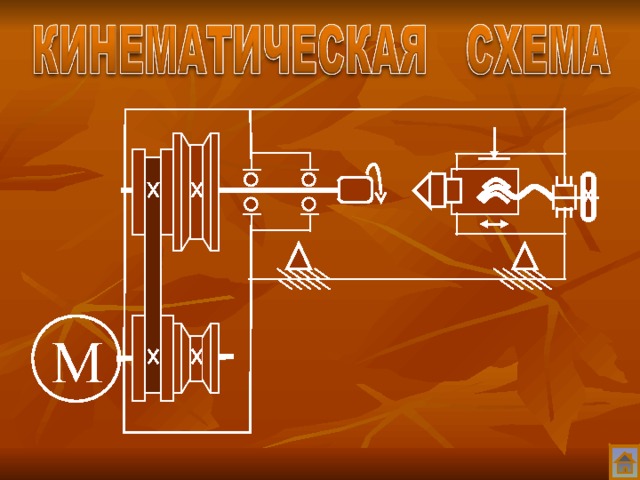

М

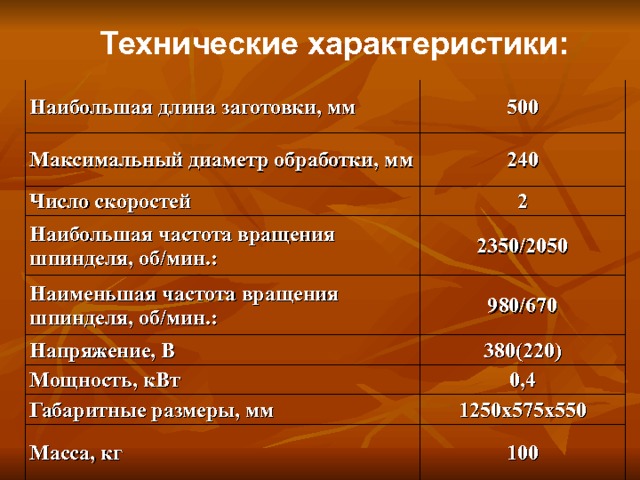

Технические характеристики:

Наибольшая длина заготовки, мм

500

Максимальный диаметр обработки, мм

Число скоростей

240

2

Наибольшая частота вращения шпинделя, об/мин.:

2350/2050

Наименьшая частота вращения шпинделя, об/мин.:

Напряжение, В

980/670

Мощность, кВт

380(220)

0,4

Габаритные размеры, мм

1250х575х550

Масса, кг

100

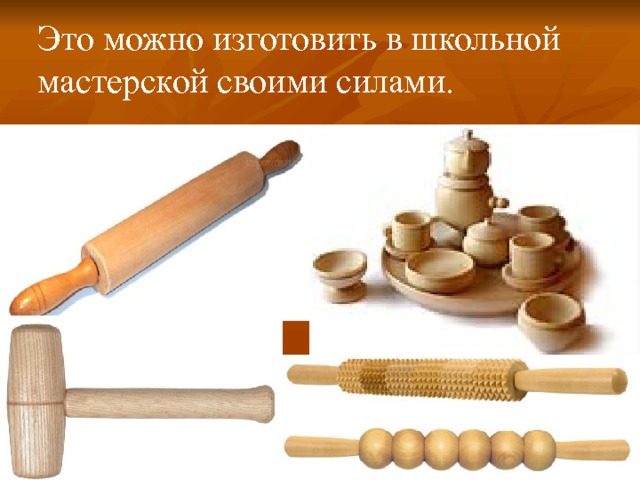

Это можно изготовить в школьной

мастерской своими силами.

Инструкция по ТБ №032-2010

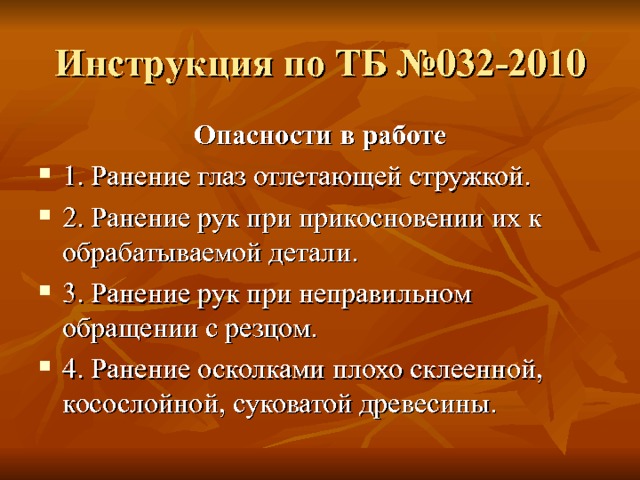

Опасности в работе

• 1. Ранение глаз отлетающей стружкой.
• 2. Ранение рук при прикосновении их к обрабатываемой детали.
• 3. Ранение рук при неправильном обращении с резцом.
• 4. Ранение осколками плохо склеенной, косослойной, суковатой древесины.

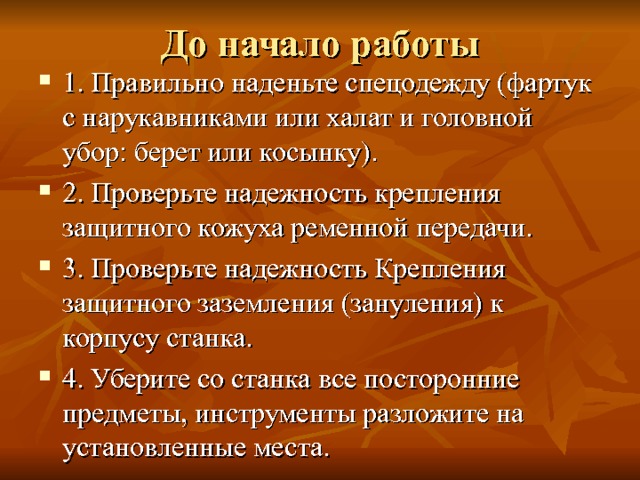

До начало работы

• 1. Правильно наденьте спецодежду (фартук с нарукав­никами или халат и головной убор: берет или косынку).
• 2. Проверьте надежность крепления защитного кожуха ременной передачи.
• 3. Проверьте надежность Крепления защитного заземления (зануления) к корпусу станка.
• 4. Уберите со станка все посторонние предметы, инструменты разложите на установленные места.

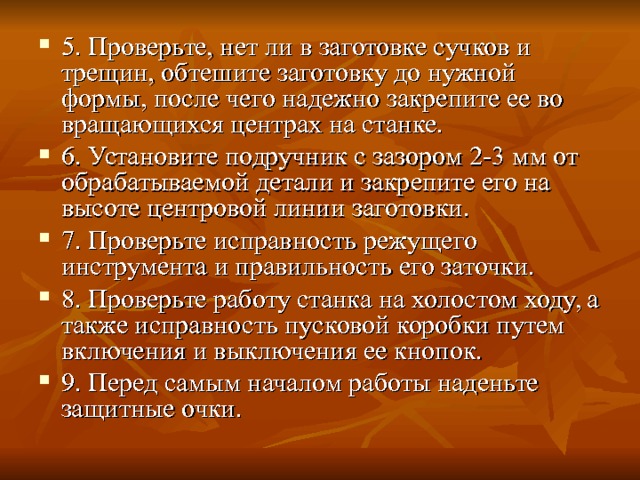

• 5. Проверьте, нет ли в заготовке сучков и трещин, обте­шите заготовку до нужной формы, после чего надежно закрепите ее во вращающихся центрах на станке.
• 6. Установите подручник с зазором 2-3 мм от обраба­тываемой детали и закрепите его на высоте центровой ли­нии заготовки.
• 7. Проверьте исправность режущего инструмента и пра­вильность его заточки.
• 8. Проверьте работу станка на холостом ходу, а также исправность пусковой коробки путем включения и выключения ее кнопок.
• 9. Перед самым началом работы наденьте защитные очки.

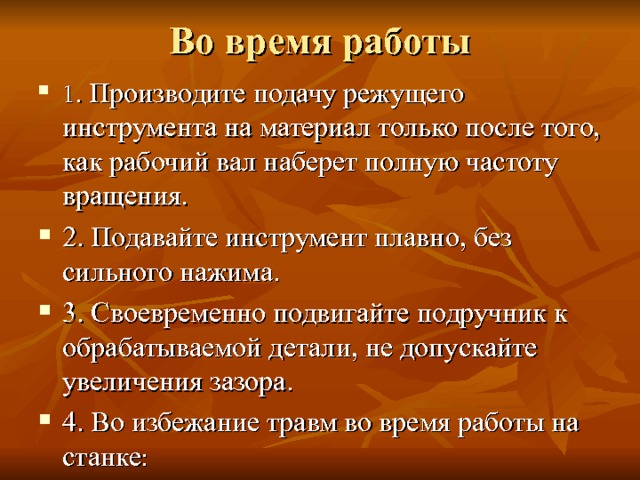

Во время работы

• 1 . Производите подачу режущего инструмента на материал только после того, как рабочий вал наберет полную частоту вращения.
• 2. Подавайте инструмент плавно, без сильного нажима.
• 3. Своевременно подвигайте подручник к обрабатываемой детали, не допускайте увеличения зазора.

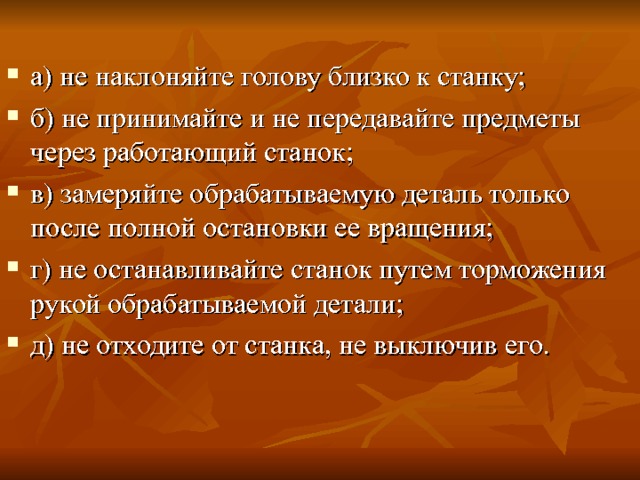

• 4. Во избежание травм во время работы на станке :

• а) не наклоняйте голову близко к станку;
• б) не принимайте и не передавайте предметы через работающий станок;
• в) замеряйте обрабатываемую деталь только после пол­ной остановки ее вращения;
• г) не останавливайте станок путем торможения рукой обрабатываемой детали;
• д) не отходите от станка, не выключив его.

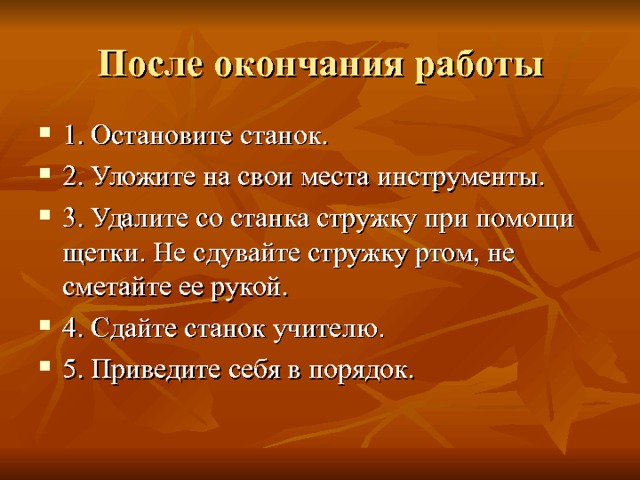

После окончания работы

• 1. Остановите станок.
• 2. Уложите на свои места инструменты.
• 3. Удалите со станка стружку при помощи щетки. Не сдувайте стружку ртом, не сметайте ее рукой.
• 4. Сдайте станок учителю.
• 5. Приведите себя в порядок.

Спасибо за внимание

• Все что было показано в этой презентации ? было собрано из различных источников поиска информации для лучшего усвоения материала .
• Ветошкин В.Г.- учитель технологии.
