Технологическая карта: отвёртка
1 Выбрать заготовку из листового металла с учётом припусков на обработку 2 х 22 х 80 мм
2 Разметить заготовку по шаблону
3 Вырубить заготовку по контуру с припуском на опиливание (или вырезать слесарной ножовкой)
9 Вырубить заготовку по внутреннему контуру, соединив два отверстия
10 Опилить по внутреннему контуру
Полную информацию смотрите в файле.
Технологическая карта: отвёртка
| №
| Содержание операции | Эскиз | Оборудо- вание | Инструменты и приспособления |
| 1 | Выбрать заготовку из листового металла с учётом припусков на обработку 2 х 22 х 80 мм |
| Верстак | Линейка |
| 2 | Разметить заготовку по шаблону |
| Верстак | Шаблон, чертилка |
| 3 | Вырубить заготовку по контуру с припуском на опиливание ( или вырезать слесарной ножовкой ) |
| Верстак | Зубило, молоток, тиски ( слесарная ножовка ) |

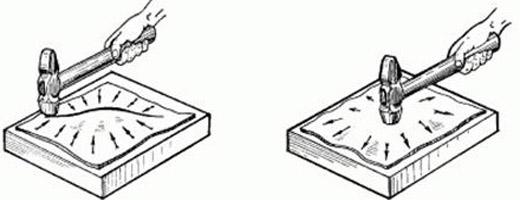

| 4 | Править заготовку |
| Верстак | Правильная плита, молоток |
| 5 | Опилить по контуру |
| Верстак | Тиски, напильник |
| 6 | Опилить рабочую часть отвёртки на конус |
| Верстак | Тиски, напильник |
| 7 | Наметить центры отверстий |
| Верстак | Линейка, кернер, молоток |
| 8 | Сверлить два отверстия: ǿ 5 и ǿ 8мм |
| Настоль- ный сверлиль- ный станок | Сверло ǿ 5 и ǿ 8мм |
| 9 | Вырубить заготовку по внутреннему контуру, соединив два отверстия |
| Верстак | Правильная плита, молоток |
| 10 | Опилить по внутреннему контуру |
| Верстак | Тиски, напильник |
| 11 | Зачистить заготовку кругом |
| Верстак | Бархатный напильник или шлифовальной шкуркой |
| 12 | Проконтро- лировать качество изделия |
|
| Линейка, шаблон |
Дополнительно: окрасить ручку отвёртки в проветриваемом помещении или на улице.
