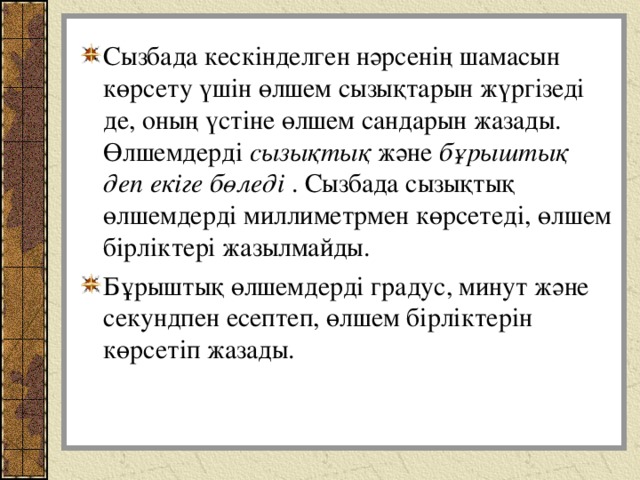

Сызбада кескінделген нәрсенің шамасын көрсету үшін өлшем сызықтарын жүргізеді де, оның үстіне өлшем сандарын жазады. Өлшемдерді сызықтық және бұрыштық деп екіге бөледі . Сызбада сызықтық өлшемдерді миллиметрмен көрсетеді, өлшем бірліктері жазылмайды.
Бұрыштық өлшемдерді градус, минут және секундпен есептеп, өлшем бірліктерін көрсетіп жазады.
Сызба ға өлшемдер түсіру Сәнкібаева Айгүл Жолдасбайқызы
Өлшемдерді түсіру ережесі.
Өлшем сызығы
50
5
Шығару сызығы

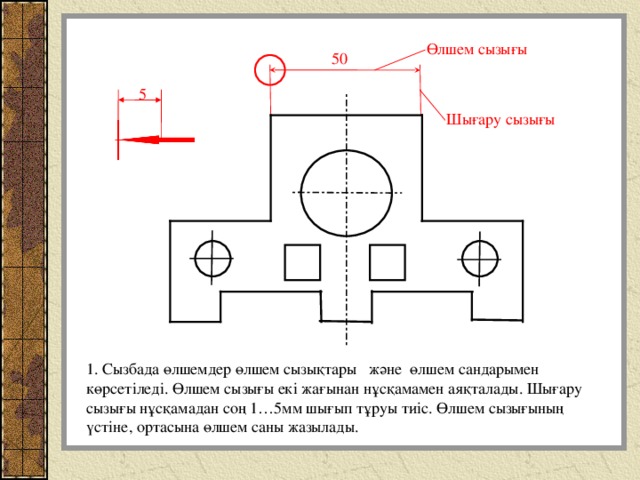

1. Сызбада өлшемдер өлшем сызықтары және өлшем сандарымен көрсетіледі. Өлшем сызығы екі жағынан нұсқамамен аяқталады. Шығару сызығы нұсқамадан соң 1…5мм шығып тұруы тиіс. Өлшем сызығының үстіне, ортасына өлшем саны жазылады.
100
50

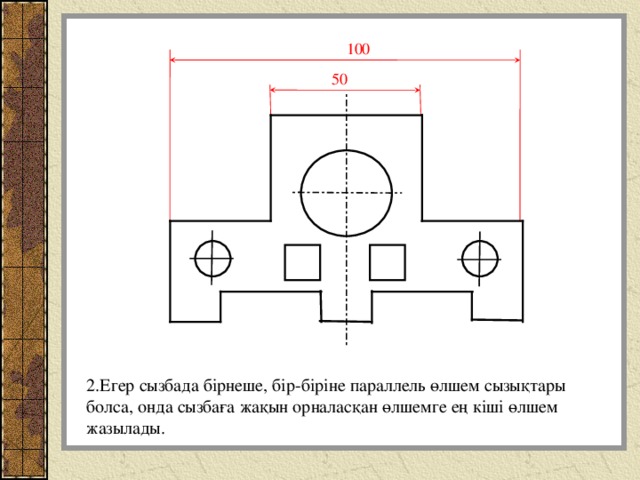

2.Егер сызбада бірнеше, бір-біріне параллель өлшем сызықтары болса, онда сызбаға жақын орналасқан өлшемге ең кіші өлшем жазылады.
100
50
Ø 16

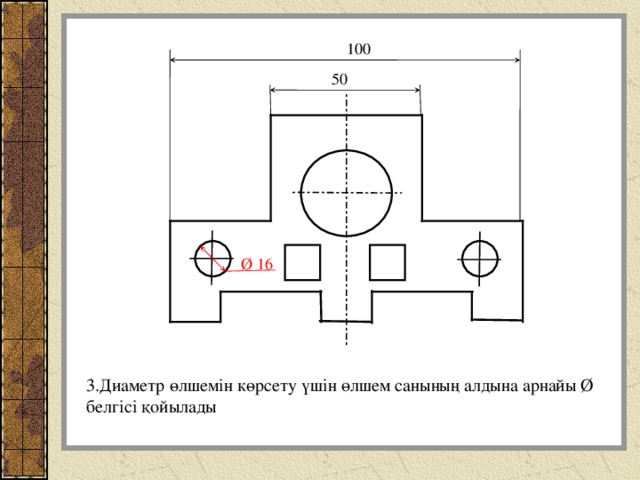

3.Диаметр өлшемін көрсету үшін өлшем санының алдына арнайы Ø белгісі қойылады
R 20
100
50
Ø 16

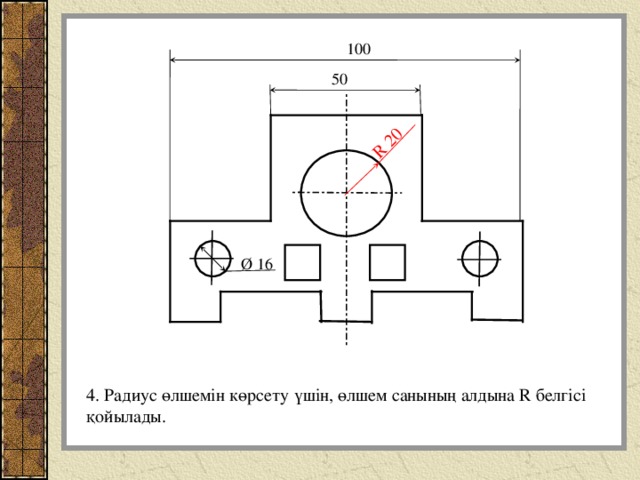

4. Радиус өлшемін көрсету үшін, өлшем санының алдына R белгісі қойылады.
R 20
100
50
90 °
Ø 16

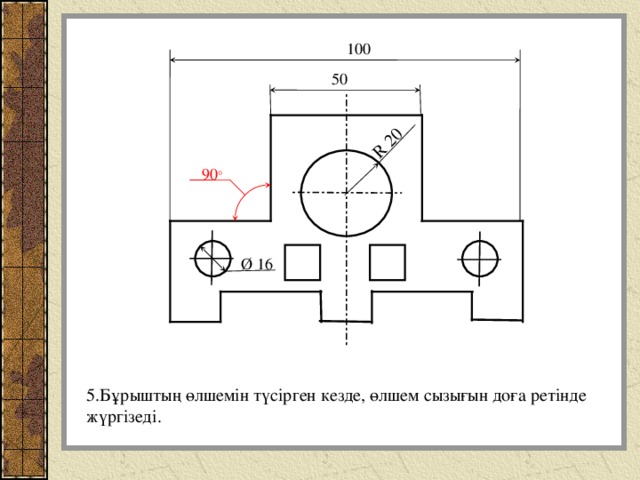

5.Бұрыштың өлшемін түсірген кезде, өлшем сызығын доға ретінде жүргізеді.
R 20
□ 10
100
50
90 °
Ø 16

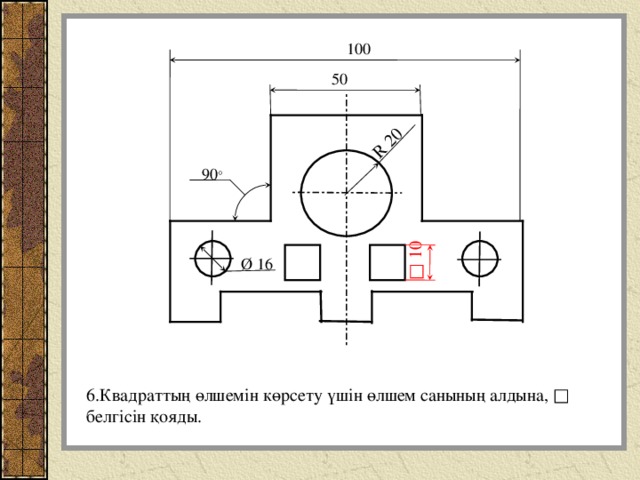

6.Квадраттың өлшемін көрсету үшін өлшем санының алдына, □ белгісін қояды.
R 20
□ 10
100
50
90 °
2 отв. Ø 16

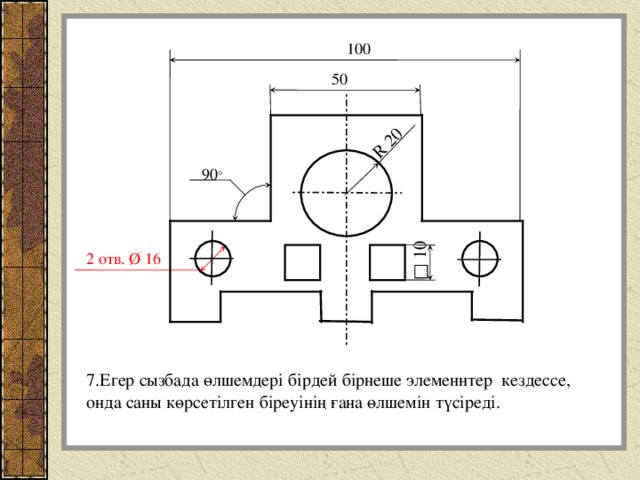

7.Егер сызбада өлшемдері бірдей бірнеше элеменнтер кездессе, онда саны көрсетілген біреуінің ғана өлшемін түсіреді.
R 20
□ 10
100
50
90 °
S 4
2 отв. Ø 16

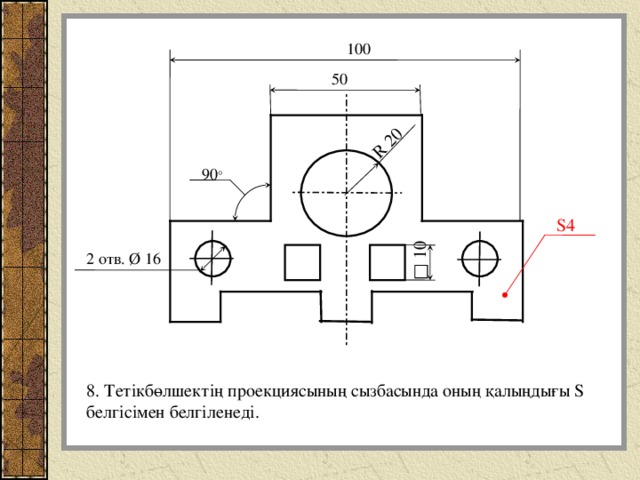

8. Тетікбөлшектің проекциясының сызбасында оның қалыңдығы S белгісімен белгіленеді .
R 20
□ 10
100
50
90 °
L 4
2 отв. Ø 16
9.Тетікбөлшектің проекциясының сызбасында оның ұзындығы L белгісімен белгіленеді .
