Стек протоколов TCP/IP

Тема № 5 . Стек протоколов TCP/IP

• Описание протокола IP дано в документе RFC 791
• Он является базовым протоколом всего стека TCP/IP и отвечает за передачу информации по сети
• Информация передается блоками, которые называются дейтаграммами
• IP является протоколом сетевого уровня
• При этом для каждой среды передачи данных (например, Ethernet) определен способ инкапсуляции дейтаграмм

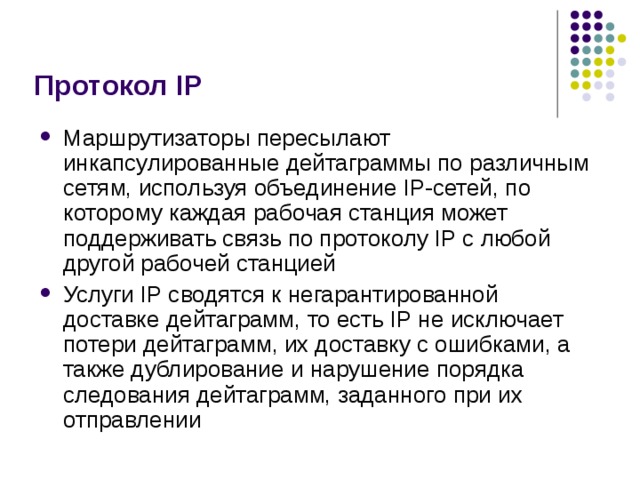

Протокол IP

• Маршрутизаторы пересылают инкапсулированные дейтаграммы по различным сетям, используя объединение IP-сетей, по которому каждая рабочая станция может поддерживать связь по протоколу IP с любой другой рабочей станцией
• Услуги IP сводятся к негарантированной доставке дейтаграмм, то есть IP не исключает потери дейтаграмм, их доставку с ошибками, а также дублирование и нарушение порядка следования дейтаграмм, заданного при их отправлении

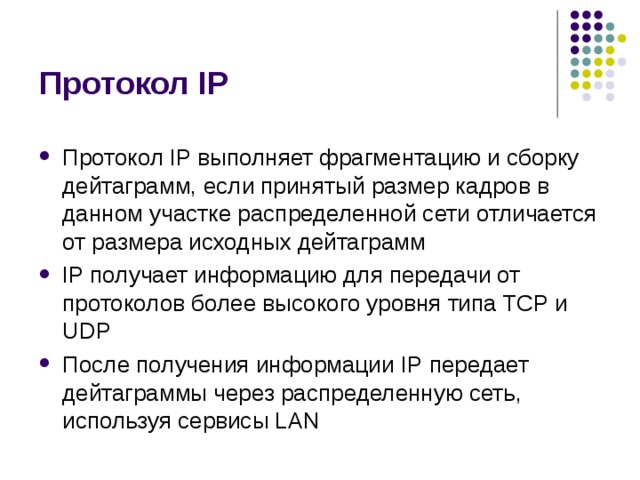

Протокол IP

• Протокол IP выполняет фрагментацию и сборку дейтаграмм, если принятый размер кадров в данном участке распределенной сети отличается от размера исходных дейтаграмм
• IP получает информацию для передачи от протоколов более высокого уровня типа TCP и UDP
• После получения информации IP передает дейтаграммы через распределенную сеть, используя сервисы LAN

Протокол IP

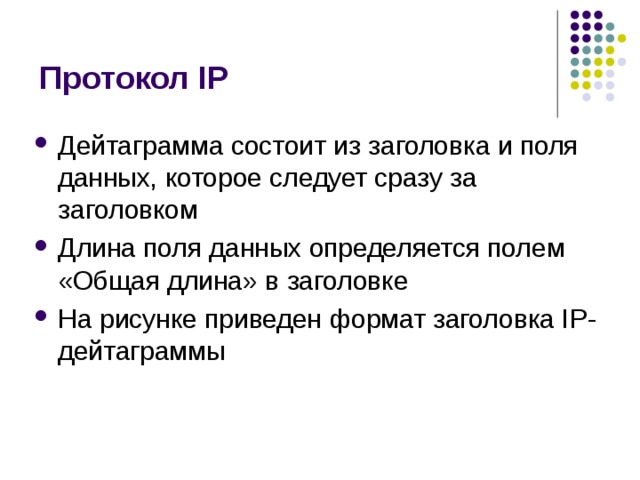

• Дейтаграмма состоит из заголовка и поля данных, которое следует сразу за заголовком
• Длина поля данных определяется полем «Общая длина» в заголовке
• На рисунке приведен формат заголовка IP-дейтаграммы

Протокол IP

Протокол IP

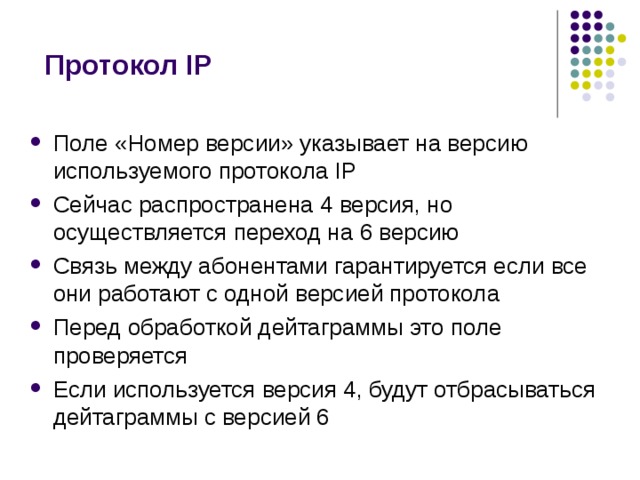

• Поле «Номер версии» указывает на версию используемого протокола IP
• Сейчас распространена 4 версия, но осуществляется переход на 6 версию
• Связь между абонентами гарантируется если все они работают с одной версией протокола
• Перед обработкой дейтаграммы это поле проверяется
• Если используется версия 4, будут отбрасываться дейтаграммы с версией 6

Протокол IP

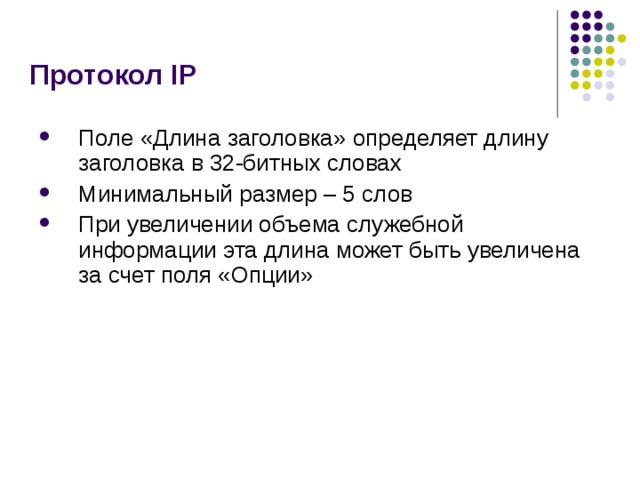

• Поле «Длина заголовка» определяет длину заголовка в 32-битных словах
• Минимальный размер – 5 слов
• При увеличении объема служебной информации эта длина может быть увеличена за счет поля «Опции»

Протокол IP

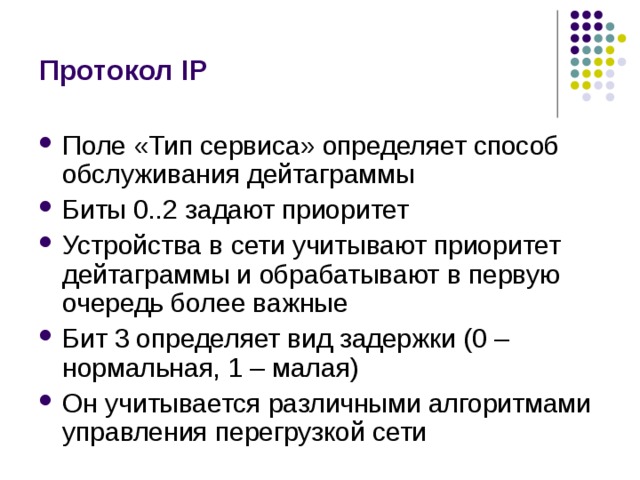

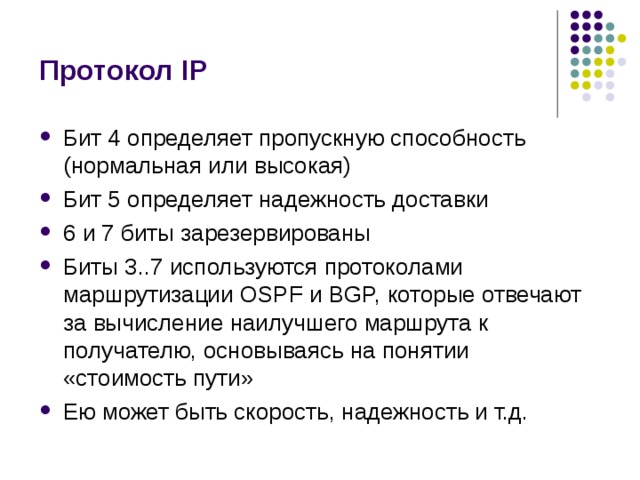

Протокол IP

• Бит 4 определяет пропускную способность (нормальная или высокая)
• Бит 5 определяет надежность доставки
• 6 и 7 биты зарезервированы
• Биты 3..7 используются протоколами маршрутизации OSPF и BGP, которые отвечают за вычисление наилучшего маршрута к получателю, основываясь на понятии «стоимость пути»
• Ею может быть скорость, надежность и т.д.

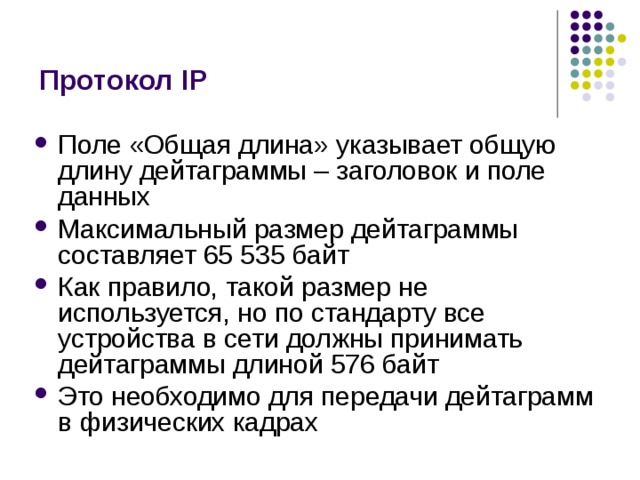

Протокол IP

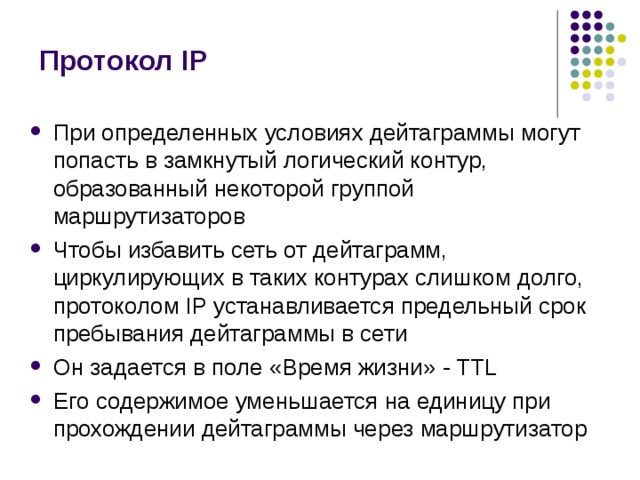

• При определенных условиях дейтаграммы могут попасть в замкнутый логический контур, образованный некоторой группой маршрутизаторов
• Чтобы избавить сеть от дейтаграмм, циркулирующих в таких контурах слишком долго, протоколом IP устанавливается предельный срок пребывания дейтаграммы в сети
• Он задается в поле «Время жизни» - TTL
• Его содержимое уменьшается на единицу при прохождении дейтаграммы через маршрутизатор

Протокол IP

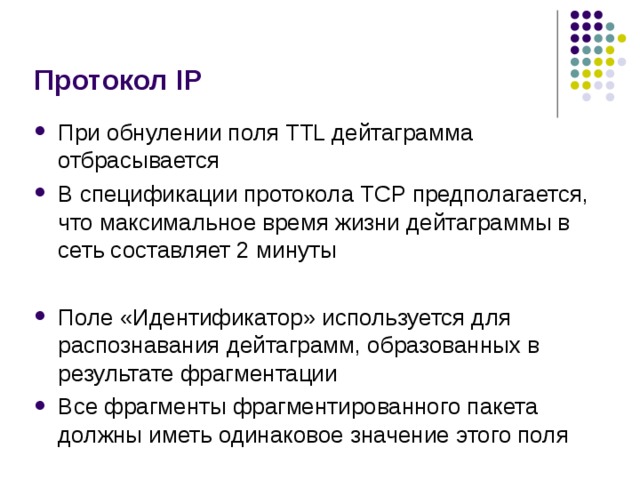

• При обнулении поля TTL дейтаграмма отбрасывается
• В спецификации протокола TCP предполагается, что максимальное время жизни дейтаграммы в сеть составляет 2 минуты
• Поле «Идентификатор» используется для распознавания дейтаграмм, образованных в результате фрагментации
• Все фрагменты фрагментированного пакета должны иметь одинаковое значение этого поля

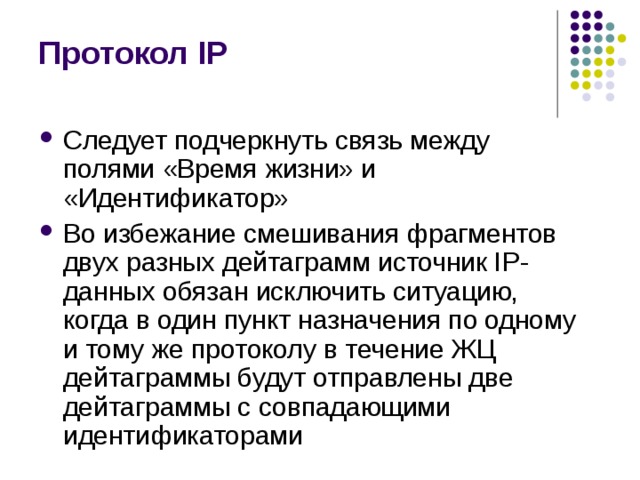

Протокол IP

Протокол IP

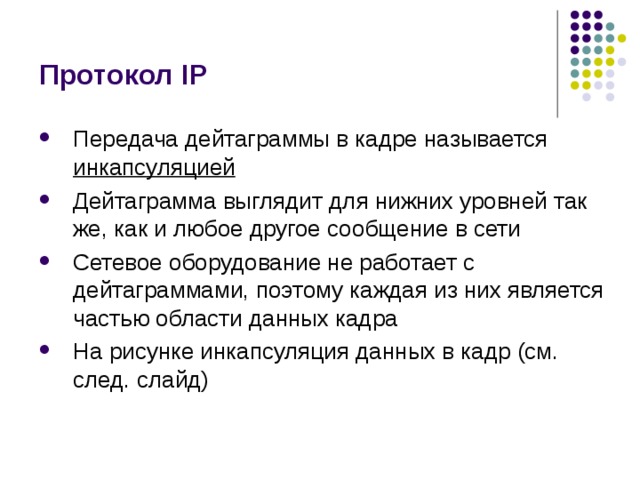

• Передача дейтаграммы в кадре называется инкапсуляцией
• Дейтаграмма выглядит для нижних уровней так же, как и любое другое сообщение в сети
• Сетевое оборудование не работает с дейтаграммами, поэтому каждая из них является частью области данных кадра

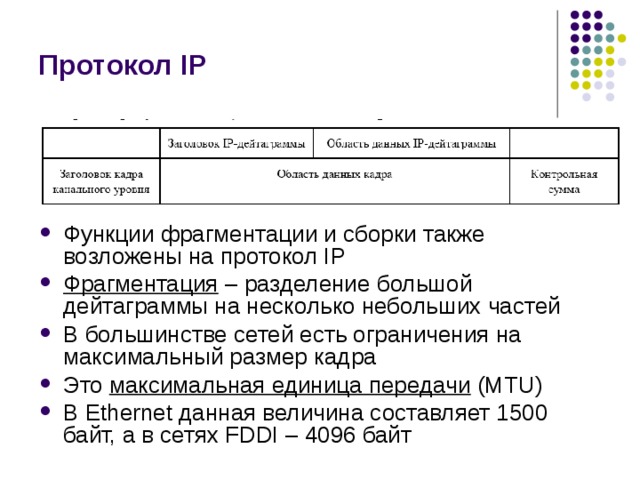

• На рисунке инкапсуляция данных в кадр (см. след. слайд)

Протокол IP

• Функции фрагментации и сборки также возложены на протокол IP
• Фрагментация – разделение большой дейтаграммы на несколько небольших частей
• В большинстве сетей есть ограничения на максимальный размер кадра
• Это максимальная единица передачи (MTU)
• В Ethernet данная величина составляет 1500 байт, а в сетях FDDI – 4096 байт

Протокол IP

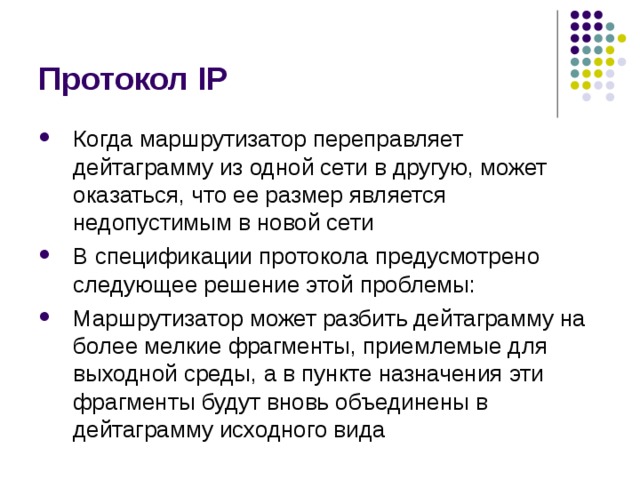

• Когда маршрутизатор переправляет дейтаграмму из одной сети в другую, может оказаться, что ее размер является недопустимым в новой сети
• В спецификации протокола предусмотрено следующее решение этой проблемы:
• Маршрутизатор может разбить дейтаграмму на более мелкие фрагменты, приемлемые для выходной среды, а в пункте назначения эти фрагменты будут вновь объединены в дейтаграмму исходного вида

Протокол IP

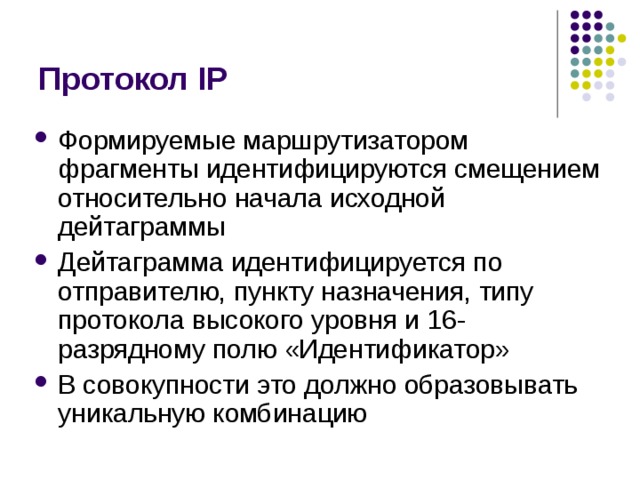

• Формируемые маршрутизатором фрагменты идентифицируются смещением относительно начала исходной дейтаграммы
• Дейтаграмма идентифицируется по отправителю, пункту назначения, типу протокола высокого уровня и 16-разрядному полю «Идентификатор»
• В совокупности это должно образовывать уникальную комбинацию

Протокол IP

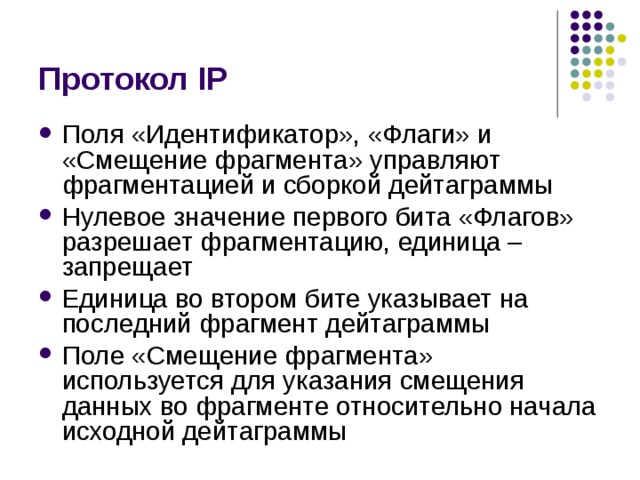

Протокол IP

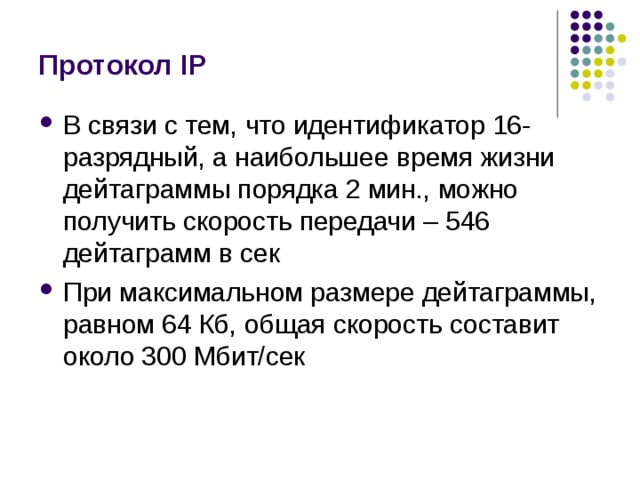

Протокол IP

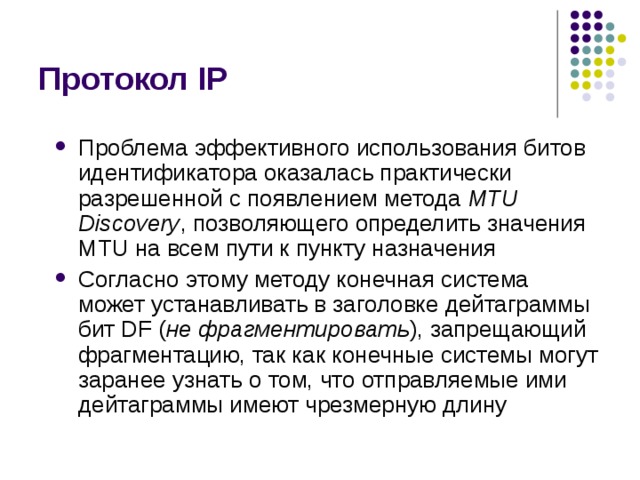

• Проблема эффективного использования битов идентификатора оказалась практически разрешенной с появлением метода MTU Discovery , позволяющего определить значения MTU на всем пути к пункту назначения
• Согласно этому методу конечная система может устанавливать в заголовке дейтаграммы бит DF ( не фрагментировать ), запрещающий фрагментацию, так как конечные системы могут заранее узнать о том, что отправляемые ими дейтаграммы имеют чрезмерную длину

Протокол IP

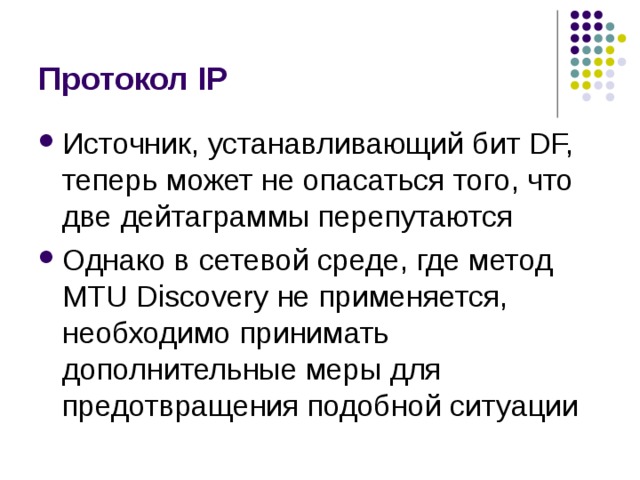

• Источник, устанавливающий бит DF, теперь может не опасаться того, что две дейтаграммы перепутаются
• Однако в сетевой среде, где метод MTU Discovery не применяется, необходимо принимать дополнительные меры для предотвращения подобной ситуации

Протокол IP

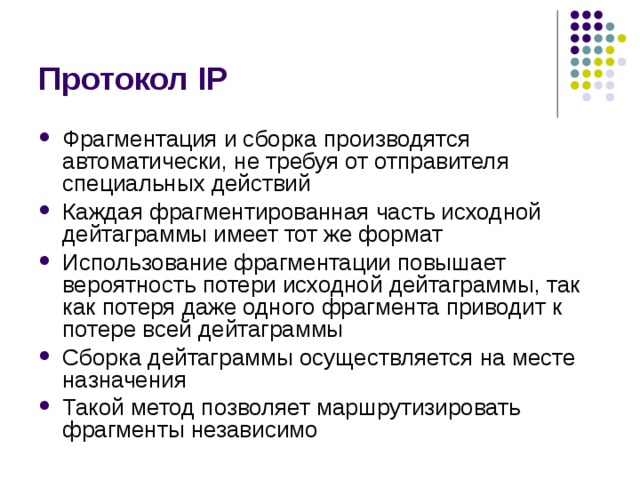

• Фрагментация и сборка производятся автоматически, не требуя от отправителя специальных действий
• Каждая фрагментированная часть исходной дейтаграммы имеет тот же формат
• Использование фрагментации повышает вероятность потери исходной дейтаграммы, так как потеря даже одного фрагмента приводит к потере всей дейтаграммы
• Сборка дейтаграммы осуществляется на месте назначения
• Такой метод позволяет маршрутизировать фрагменты независимо

Протокол IP

Протокол IP

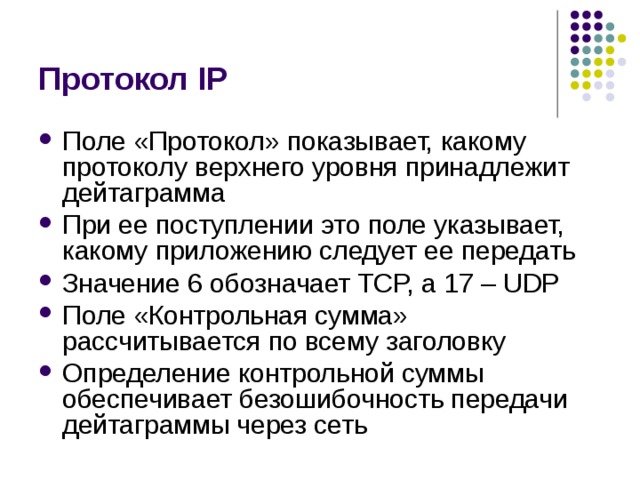

Протокол IP

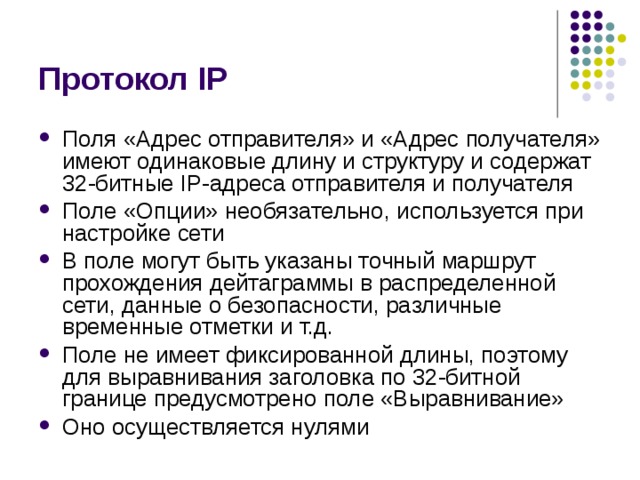

• Поля «Адрес отправителя» и «Адрес получателя» имеют одинаковые длину и структуру и содержат 32-битные IP-адреса отправителя и получателя
• Поле «Опции» необязательно, используется при настройке сети
• В поле могут быть указаны точный маршрут прохождения дейтаграммы в распределенной сети, данные о безопасности, различные временные отметки и т.д.
• Поле не имеет фиксированной длины, поэтому для выравнивания заголовка по 32-битной границе предусмотрено поле «Выравнивание»
• Оно осуществляется нулями

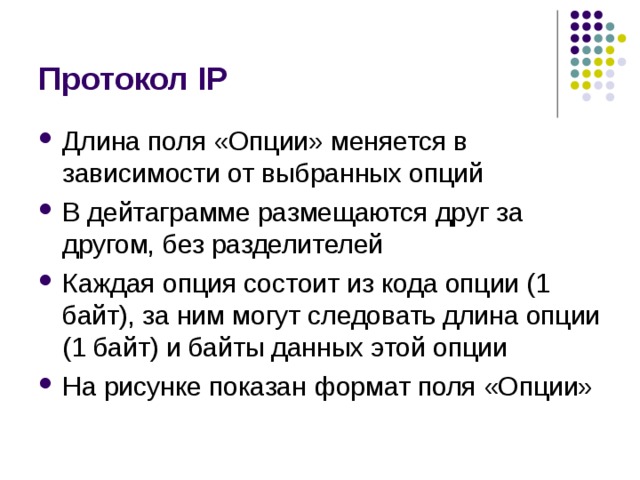

Протокол IP

Протокол IP

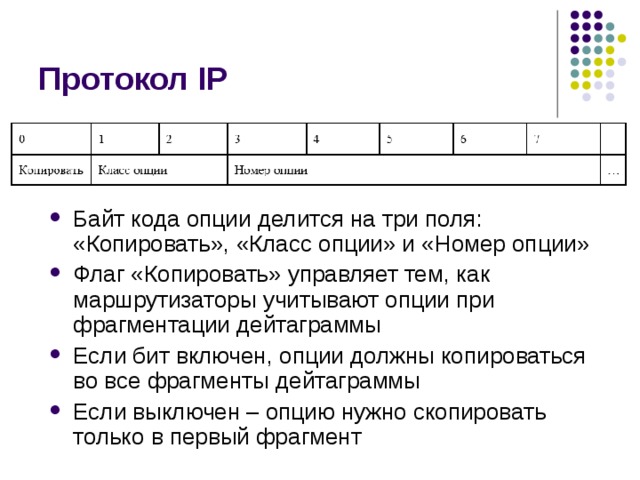

• Байт кода опции делится на три поля: «Копировать», «Класс опции» и «Номер опции»
• Флаг «Копировать» управляет тем, как маршрутизаторы учитывают опции при фрагментации дейтаграммы
• Если бит включен, опции должны копироваться во все фрагменты дейтаграммы
• Если выключен – опцию нужно скопировать только в первый фрагмент

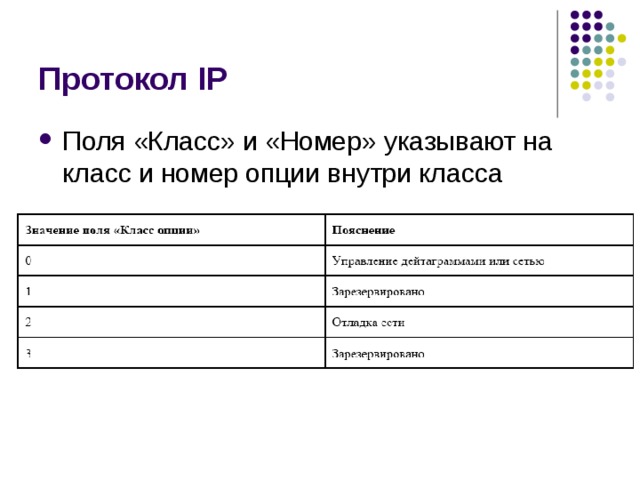

Протокол IP

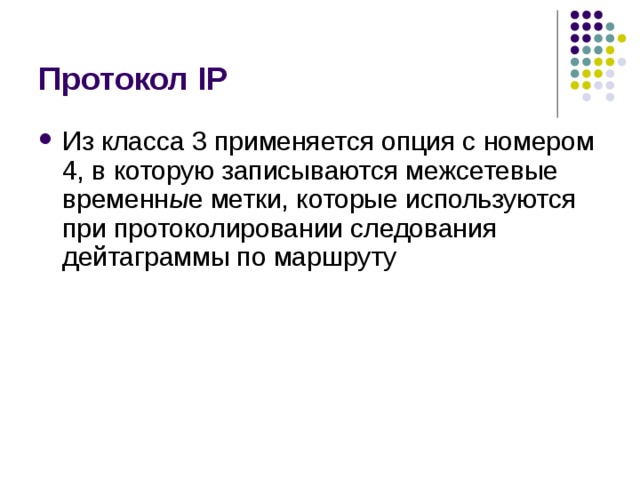

Протокол IP

• ы

Протокол IP

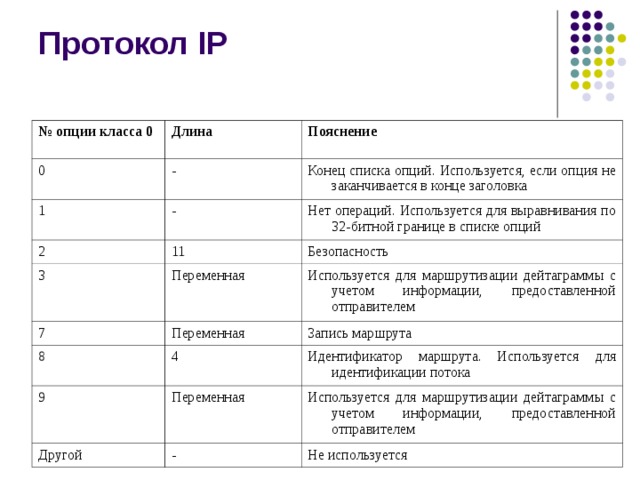

№ опции класса 0

Длина

0

Пояснение

-

1

-

Конец списка опций. Используется, если опция не заканчивается в конце заголовка

2

3

Нет операций. Используется для выравнивания по 32-битной границе в списке опций

11

Переменная

Безопасность

7

Используется для маршрутизации дейтаграммы с учетом информации, предоставленной отправителем

Переменная

8

4

Запись маршрута

9

Идентификатор маршрута. Используется для идентификации потока

Переменная

Другой

-

Используется для маршрутизации дейтаграммы с учетом информации, предоставленной отправителем

Не используется

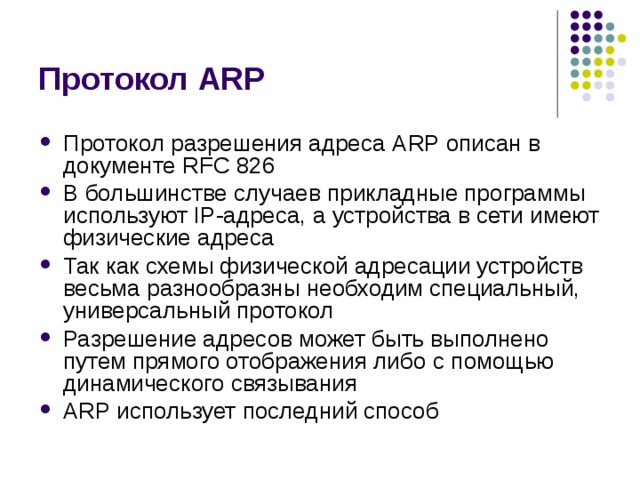

Протокол ARP

• Протокол разрешения адреса ARP описан в документе RFC 826
• В большинстве случаев прикладные программы используют IP-адреса, а устройства в сети имеют физические адреса
• Так как схемы физической адресации устройств весьма разнообразны необходим специальный, универсальный протокол
• Разрешение адресов может быть выполнено путем прямого отображения либо с помощью динамического связывания
• ARP использует последний способ

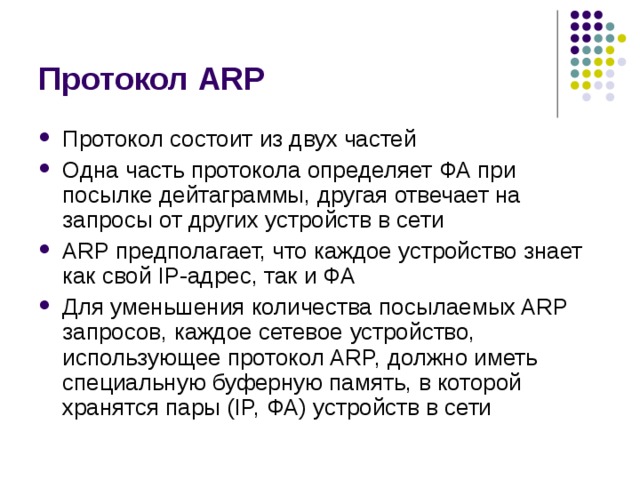

Протокол ARP

• Протокол состоит из двух частей
• Одна часть протокола определяет ФА при посылке дейтаграммы, другая отвечает на запросы от других устройств в сети
• ARP предполагает, что каждое устройство знает как свой IP-адрес, так и ФА
• Для уменьшения количества посылаемых ARP запросов, каждое сетевое устройство, использующее протокол ARP, должно иметь специальную буферную память, в которой хранятся пары (IP, ФА) устройств в сети

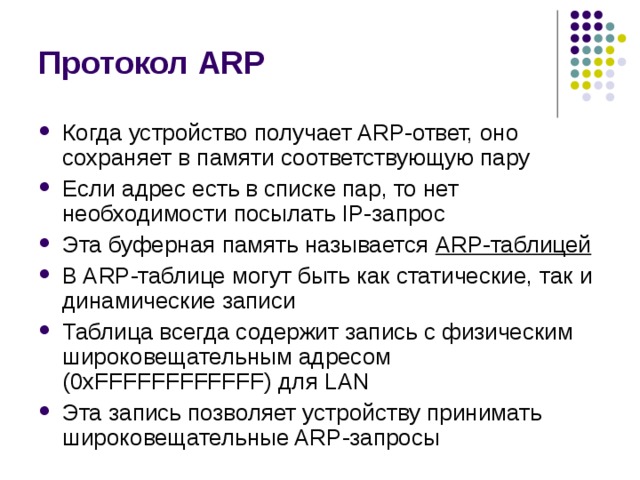

Протокол ARP

• Когда устройство получает ARP-ответ, оно сохраняет в памяти соответствующую пару
• Если адрес есть в списке пар, то нет необходимости посылать IP-запрос
• Эта буферная память называется ARP-таблицей
• В ARP-таблице могут быть как статические, так и динамические записи
• Таблица всегда содержит запись с физическим широковещательным адресом ( 0x FFFFFFFFFFFF) для LAN
• Эта запись позволяет устройству принимать широковещательные ARP-запросы

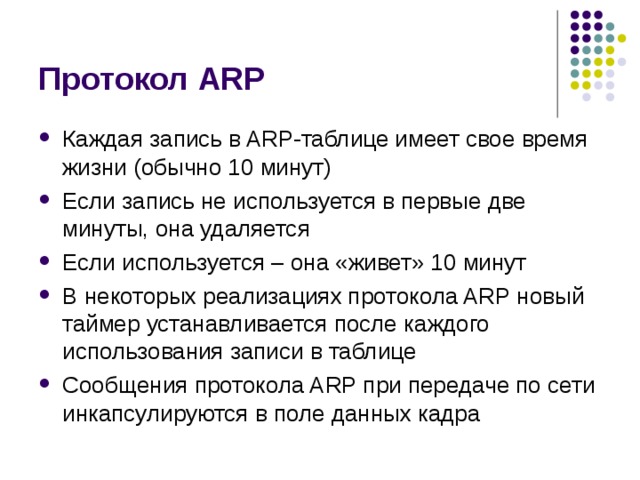

Протокол ARP

• Каждая запись в ARP-таблице имеет свое время жизни (обычно 10 минут)
• Если запись не используется в первые две минуты, она удаляется
• Если используется – она «живет» 10 минут
• В некоторых реализациях протокола ARP новый таймер устанавливается после каждого использования записи в таблице
• Сообщения протокола ARP при передаче по сети инкапсулируются в поле данных кадра

Протокол ARP

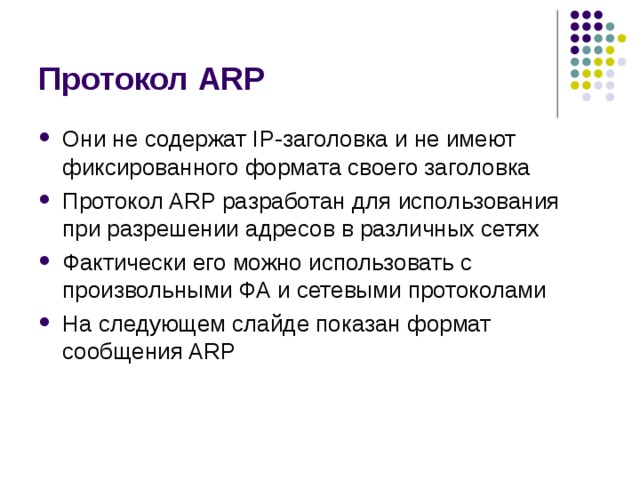

• Они не содержат IP-заголовка и не имеют фиксированного формата своего заголовка
• Протокол ARP разработан для использования при разрешении адресов в различных сетях
• Фактически его можно использовать с произвольными ФА и сетевыми протоколами
• На следующем слайде показан формат сообщения ARP

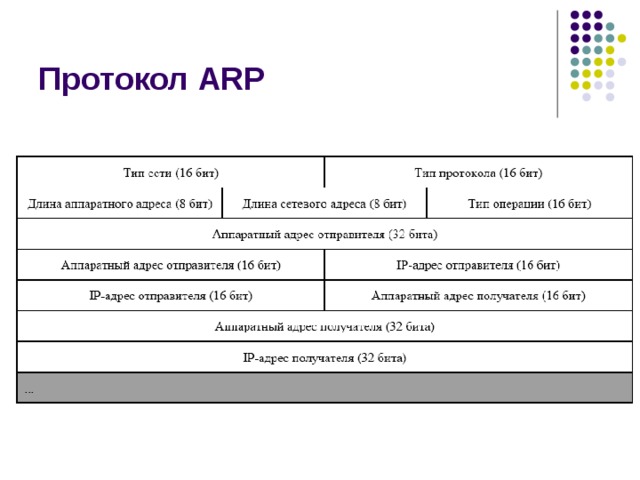

Протокол ARP

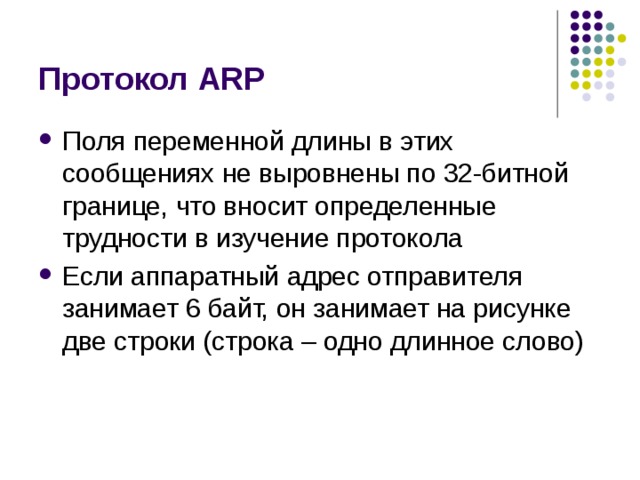

Протокол ARP

Протокол ARP

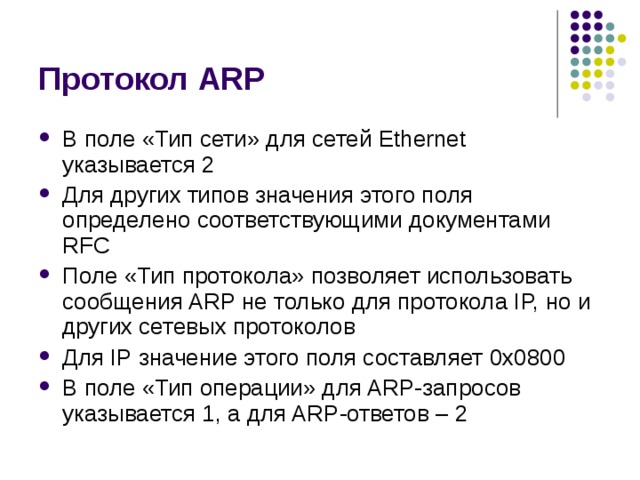

• В поле «Тип сети» для сетей Ethernet указывается 2
• Для других типов значения этого поля определено соответствующими документами RFC
• Поле «Тип протокола» позволяет использовать сообщения ARP не только для протокола IP, но и других сетевых протоколов
• Для IP значение этого поля составляет 0x 0800
• В поле «Тип операции» для ARP-запросов указывается 1, а для ARP-ответов – 2

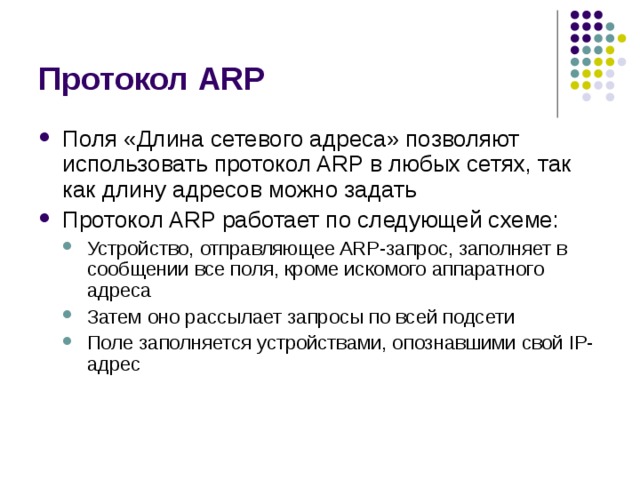

Протокол ARP

• Поля «Длина сетевого адреса» позволяют использовать протокол ARP в любых сетях, так как длину адресов можно задать
• Протокол ARP работает по следующей схеме:

• Устройство, отправляющее ARP-запрос, заполняет в сообщении все поля, кроме искомого аппаратного адреса Затем оно рассылает запросы по всей подсети Поле заполняется устройствами, опознавшими свой IP-адрес
• Устройство, отправляющее ARP-запрос, заполняет в сообщении все поля, кроме искомого аппаратного адреса
• Затем оно рассылает запросы по всей подсети
• Поле заполняется устройствами, опознавшими свой IP-адрес

Протокол ICMP

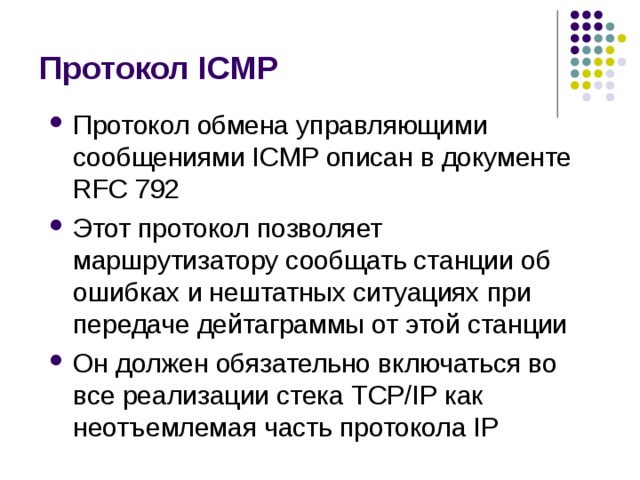

• Протокол обмена управляющими сообщениями ICMP описан в документе RFC 792
• Этот протокол позволяет маршрутизатору сообщать станции об ошибках и нештатных ситуациях при передаче дейтаграммы от этой станции
• Он должен обязательно включаться во все реализации стека TCP/ IP как неотъемлемая часть протокола IP

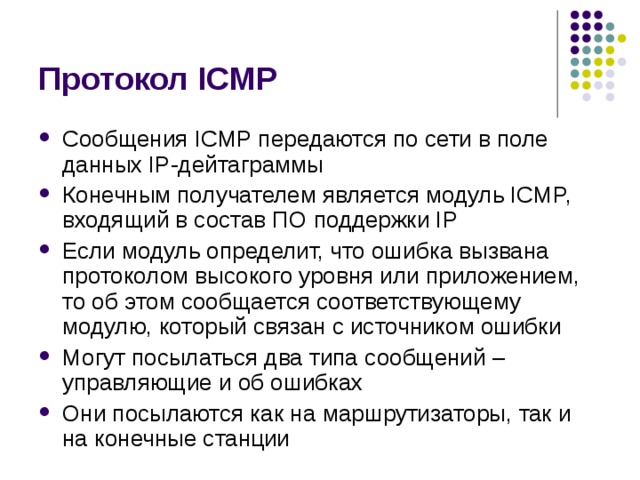

Протокол ICMP

• Сообщения ICMP передаются по сети в поле данных IP-дейтаграммы
• Конечным получателем является модуль ICMP, входящий в состав ПО поддержки IP
• Если модуль определит, что ошибка вызвана протоколом высокого уровня или приложением, то об этом сообщается соответствующему модулю, который связан с источником ошибки
• Могут посылаться два типа сообщений – управляющие и об ошибках
• Они посылаются как на маршрутизаторы, так и на конечные станции

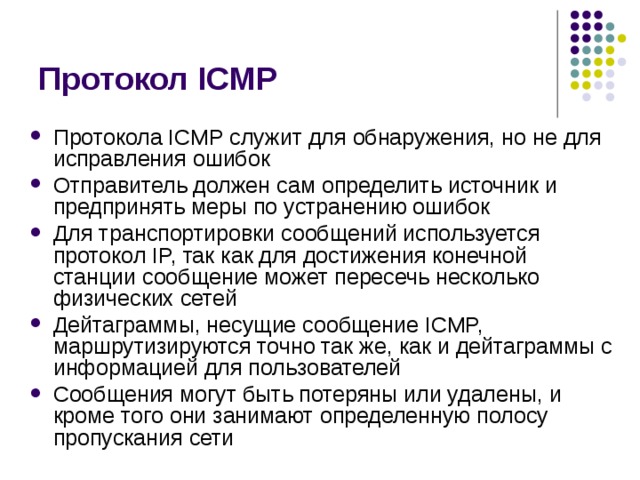

Протокол ICMP

• Протокола ICMP служит для обнаружения, но не для исправления ошибок
• Отправитель должен сам определить источник и предпринять меры по устранению ошибок
• Для транспортировки сообщений используется протокол IP, так как для достижения конечной станции сообщение может пересечь несколько физических сетей
• Дейтаграммы, несущие сообщение ICMP, маршрутизируются точно так же, как и дейтаграммы с информацией для пользователей
• Сообщения могут быть потеряны или удалены, и кроме того они занимают определенную полосу пропускания сети

Протокол ICMP

Протокол ICMP

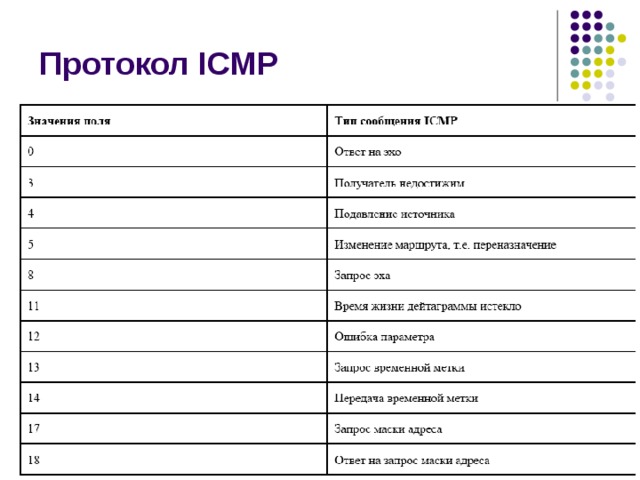

• Сообщения ICMP начинаются с трех одинаковых полей:

• «Тип» (8 бит), определяет смысл сообщения и его формат; «Код» (8 бит); «Контрольная сумма» (16 бит).
• «Тип» (8 бит), определяет смысл сообщения и его формат;
• «Код» (8 бит);
• «Контрольная сумма» (16 бит).

• Сообщения ICMP всегда включают заголовок и первые 64 бита данных дейтаграммы, вызвавшей ошибку

Протокол ICMP

Протокол ICMP

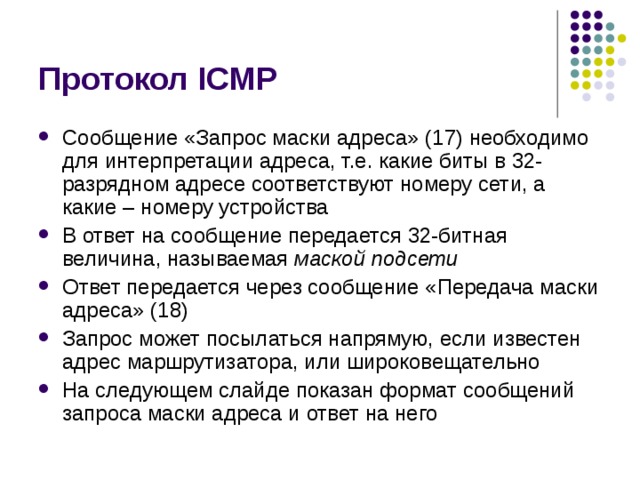

• Сообщение «Запрос маски адреса» (17) необходимо для интерпретации адреса, т.е. какие биты в 32-разрядном адресе соответствуют номеру сети, а какие – номеру устройства
• В ответ на сообщение передается 32-битная величина, называемая маской подсети
• Ответ передается через сообщение «Передача маски адреса» (18)
• Запрос может посылаться напрямую, если известен адрес маршрутизатора, или широковещательно
• На следующем слайде показан формат сообщений запроса маски адреса и ответ на него

Протокол ICMP

• Поле «Тип» в сообщении указывает, является сообщение запросом или ответом
• «Идентификатор» и «Номер» используются источником для установления связи между ответами и запросами
• В «Маске адреса» - ответ на запрос

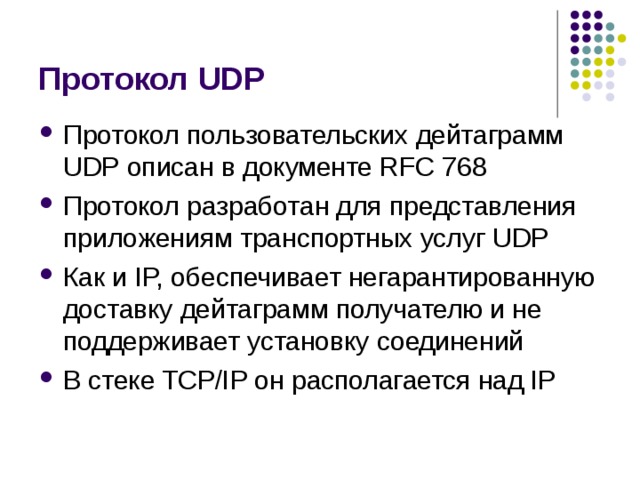

Протокол UDP

• Протокол пользовательских дейтаграмм UDP описан в документе RFC 768
• Протокол разработан для представления приложениям транспортных услуг UDP
• Как и IP, обеспечивает негарантированную доставку дейтаграмм получателю и не поддерживает установку соединений
• В стеке TCP/IP он располагается над IP

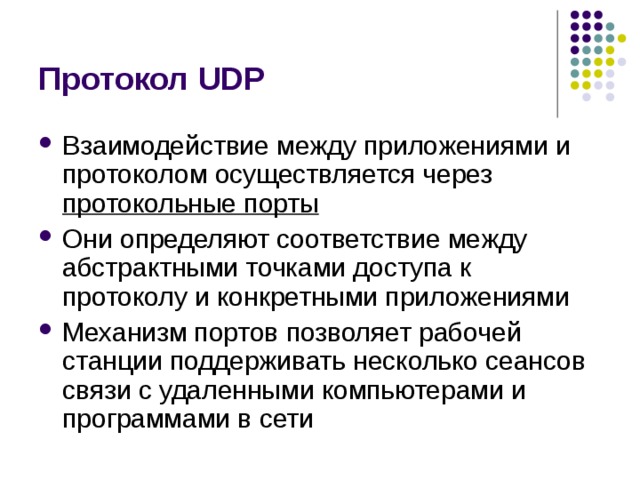

Протокол UDP

• протокольные порты

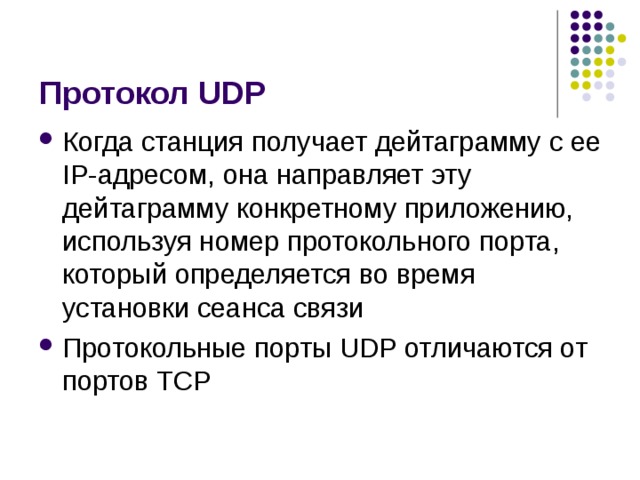

Протокол UDP

• Когда станция получает дейтаграмму с ее IP-адресом, она направляет эту дейтаграмму конкретному приложению, используя номер протокольного порта, который определяется во время установки сеанса связи
• Протокольные порты UDP отличаются от портов TCP

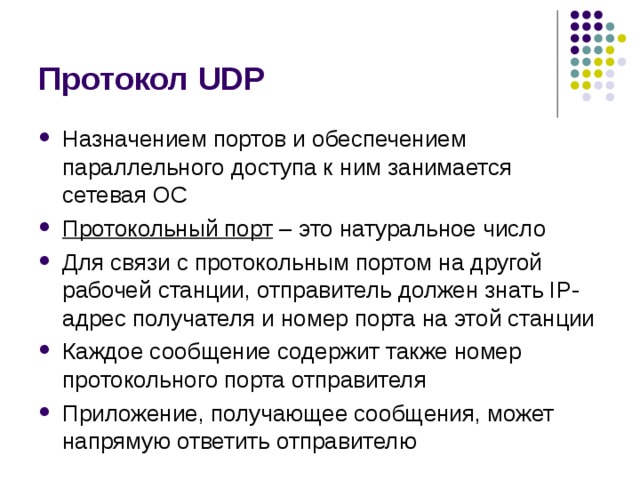

Протокол UDP

• Назначением портов и обеспечением параллельного доступа к ним занимается сетевая ОС
• Протокольный порт – это натуральное число
• Для связи с протокольным портом на другой рабочей станции, отправитель должен знать IP-адрес получателя и номер порта на этой станции
• Каждое сообщение содержит также номер протокольного порта отправителя
• Приложение, получающее сообщения, может напрямую ответить отправителю

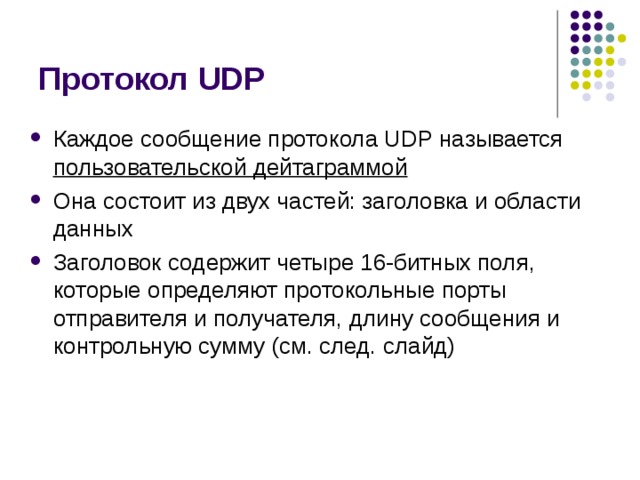

Протокол UDP

• Каждое сообщение протокола UDP называется пользовательской дейтаграммой
• Она состоит из двух частей: заголовка и области данных
• Заголовок содержит четыре 16-битных поля, которые определяют протокольные порты отправителя и получателя, длину сообщения и контрольную сумму (см. след. слайд)

Протокол UDP

Протокол UDP

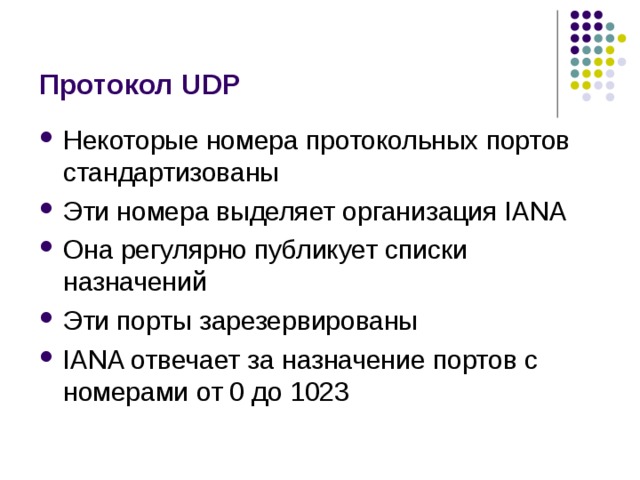

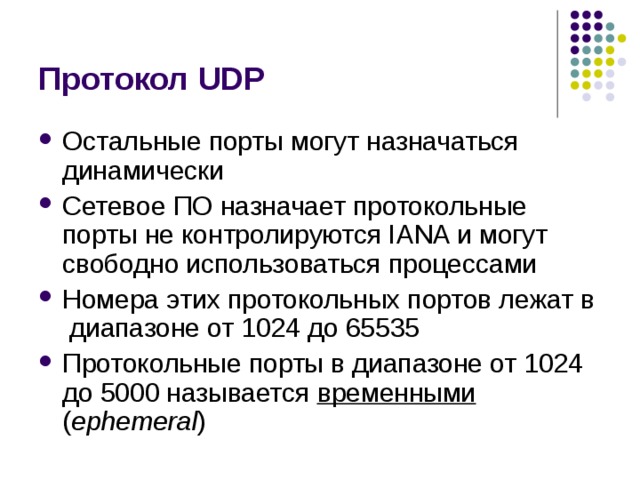

Протокол UDP

• Остальные порты могут назначаться динамически
• Сетевое ПО назначает протокольные порты не контролируются IANA и могут свободно использоваться процессами
• Номера этих протокольных портов лежат в диапазоне от 1024 до 65535
• Протокольные порты в диапазоне от 1024 до 5000 называется временными ( ephemeral )

Протокол RTP

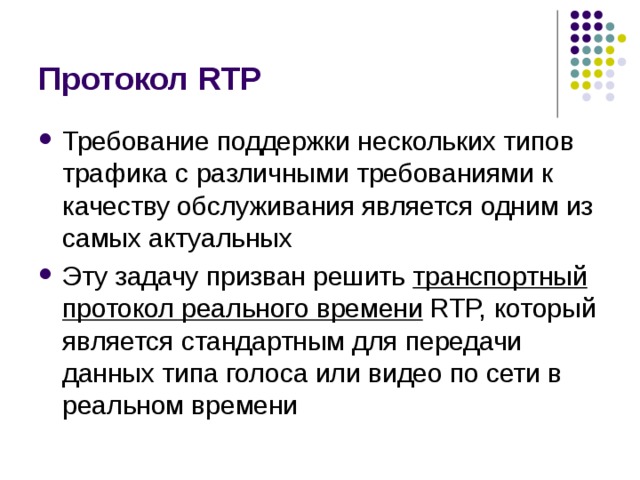

• Требование поддержки нескольких типов трафика с различными требованиями к качеству обслуживания является одним из самых актуальных
• Эту задачу призван решить транспортный протокол реального времени RTP, который является стандартным для передачи данных типа голоса или видео по сети в реальном времени

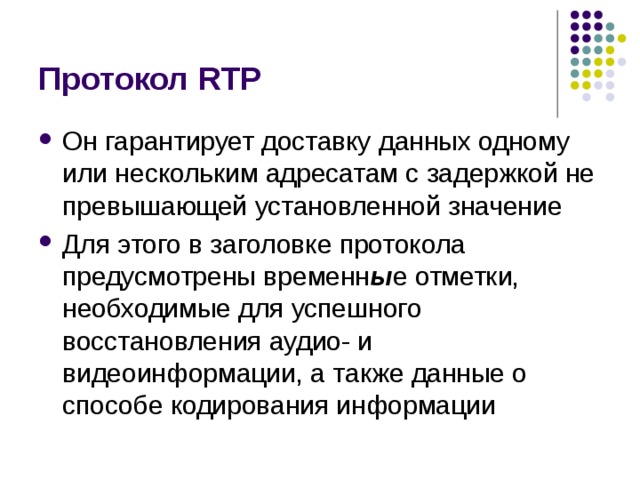

Протокол RTP

• Он гарантирует доставку данных одному или нескольким адресатам с задержкой не превышающей установленной значение
• Для этого в заголовке протокола предусмотрены временн ы е отметки, необходимые для успешного восстановления аудио- и видеоинформации, а также данные о способе кодирования информации

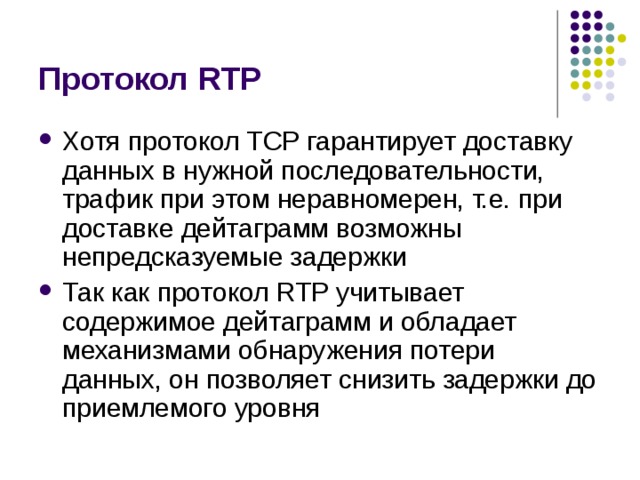

Протокол RTP

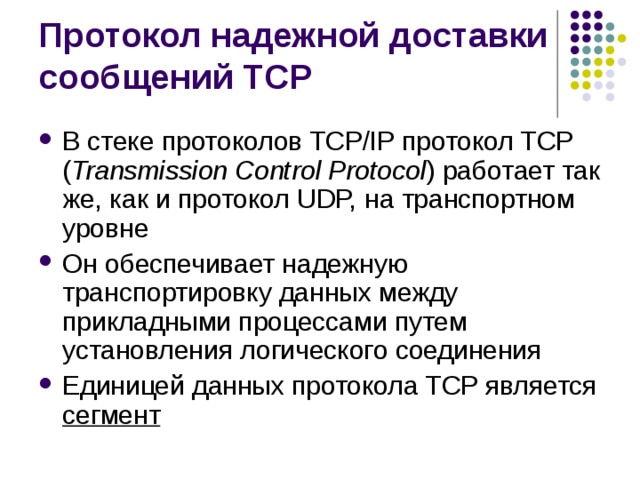

• В стеке протоколов TCP/IP протокол TCP ( Transmission Control Protocol ) работает так же, как и протокол UDP, на транспортном уровне
• Он обеспечивает надежную транспортировку данных между прикладными процессами путем установления логического соединения

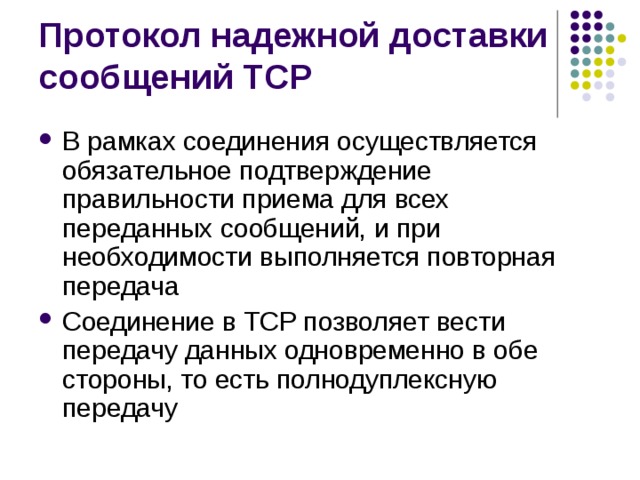

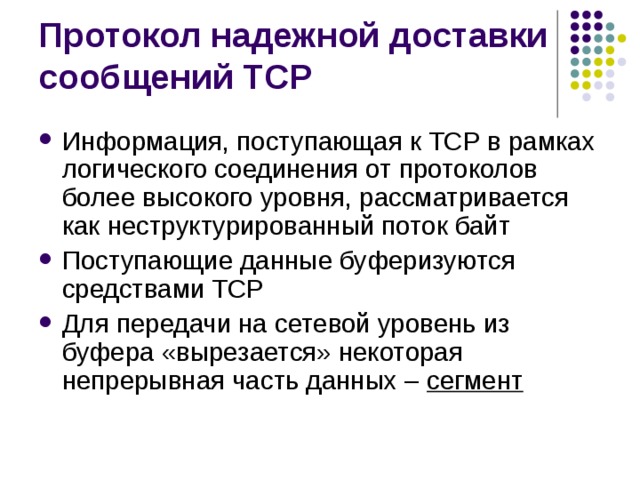

• Единицей данных протокола TCP является сегмент

• сегмент

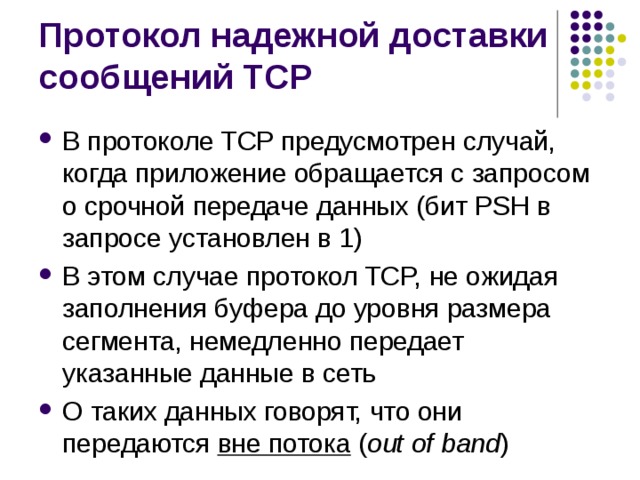

• В протоколе TCP предусмотрен случай, когда приложение обращается с запросом о срочной передаче данных (бит PSH в запросе установлен в 1)
• В этом случае протокол TCP, не ожидая заполнения буфера до уровня размера сегмента, немедленно передает указанные данные в сеть
• О таких данных говорят, что они передаются вне потока ( out of band )

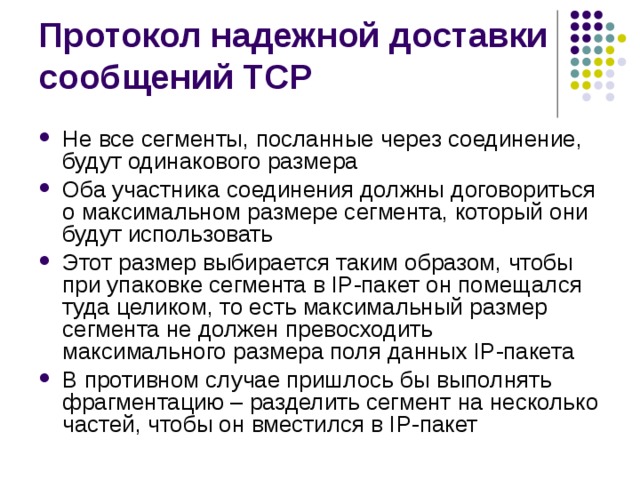

• Не все сегменты, посланные через соединение, будут одинакового размера
• Оба участника соединения должны договориться о максимальном размере сегмента, который они будут использовать
• Этот размер выбирается таким образом, чтобы при упаковке сегмента в IP-пакет он помещался туда целиком, то есть максимальный размер сегмента не должен превосходить максимального размера поля данных IP-пакета
• В противном случае пришлось бы выполнять фрагментацию – разделить сегмент на несколько частей, чтобы он вместился в IP-пакет

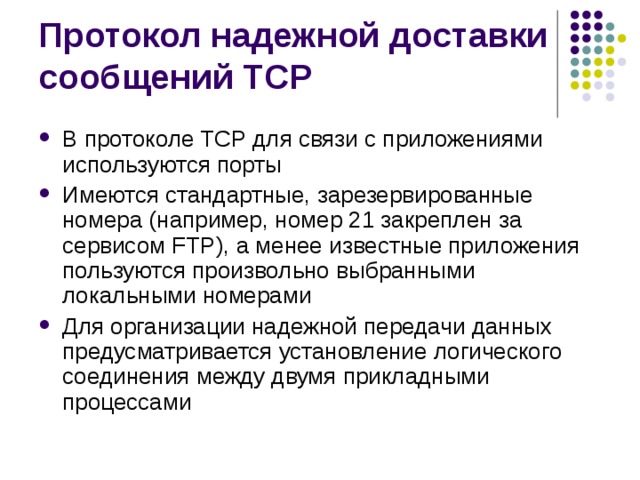

• В протоколе TCP для связи с приложениями используются порты
• Имеются стандартные, зарезервированные номера (например, номер 21 закреплен за сервисом FTP), а менее известные приложения пользуются произвольно выбранными локальными номерами

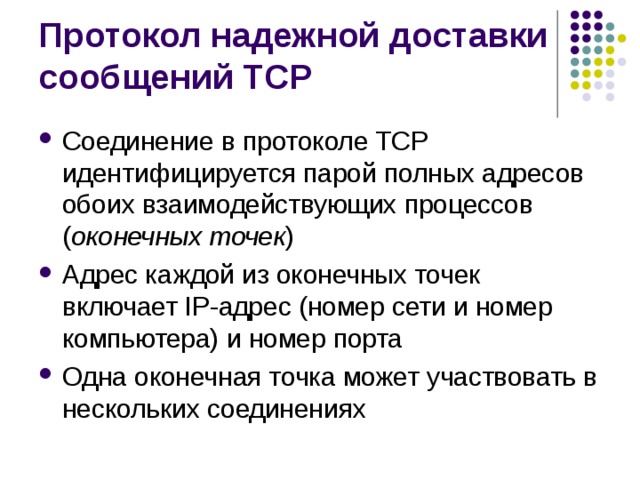

• Для организации надежной передачи данных предусматривается установление логического соединения между двумя прикладными процессами

• оконечных точек

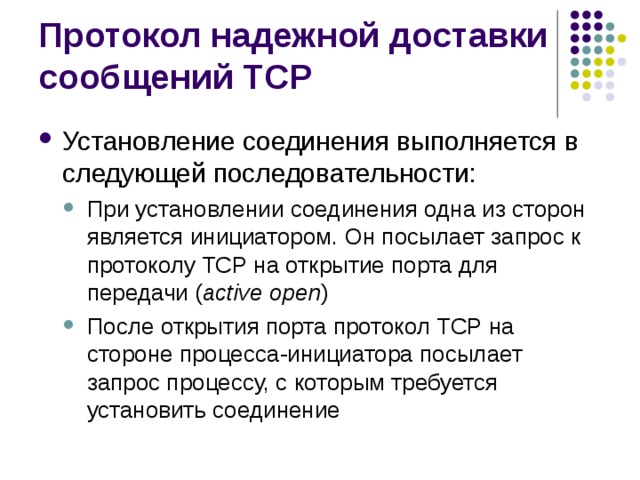

• Установление соединения выполняется в следующей последовательности:

• При установлении соединения одна из сторон является инициатором. Он посылает запрос к протоколу TCP на открытие порта для передачи ( active open ) После открытия порта протокол TCP на стороне процесса-инициатора посылает запрос процессу, с которым требуется установить соединение
• При установлении соединения одна из сторон является инициатором. Он посылает запрос к протоколу TCP на открытие порта для передачи ( active open )
• После открытия порта протокол TCP на стороне процесса-инициатора посылает запрос процессу, с которым требуется установить соединение

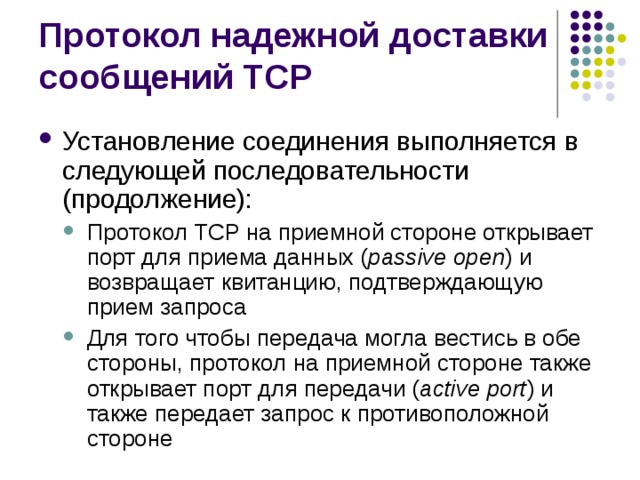

• Установление соединения выполняется в следующей последовательности (продолжение):

• Протокол TCP на приемной стороне открывает порт для приема данных ( passive open ) и возвращает квитанцию, подтверждающую прием запроса Для того чтобы передача могла вестись в обе стороны, протокол на приемной стороне также открывает порт для передачи ( active port ) и также передает запрос к противоположной стороне
• Протокол TCP на приемной стороне открывает порт для приема данных ( passive open ) и возвращает квитанцию, подтверждающую прием запроса
• Для того чтобы передача могла вестись в обе стороны, протокол на приемной стороне также открывает порт для передачи ( active port ) и также передает запрос к противоположной стороне

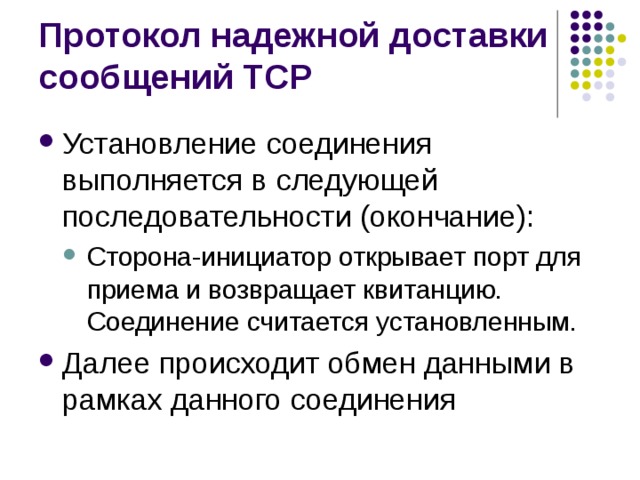

• Установление соединения выполняется в следующей последовательности (окончание):

• Сторона-инициатор открывает порт для приема и возвращает квитанцию. Соединение считается установленным.
• Сторона-инициатор открывает порт для приема и возвращает квитанцию. Соединение считается установленным.

• Далее происходит обмен данными в рамках данного соединения

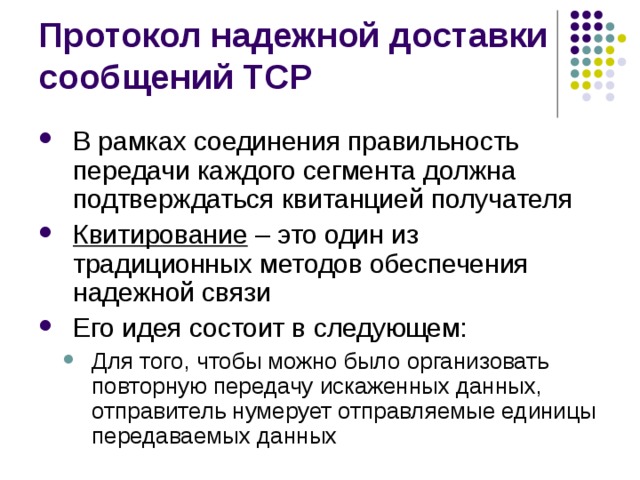

• Квитирование

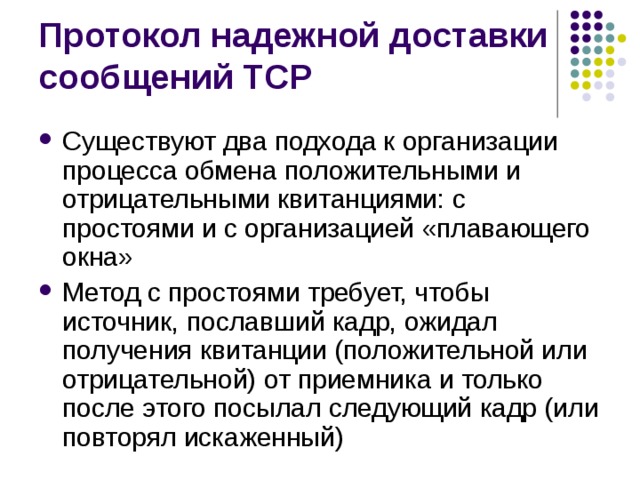

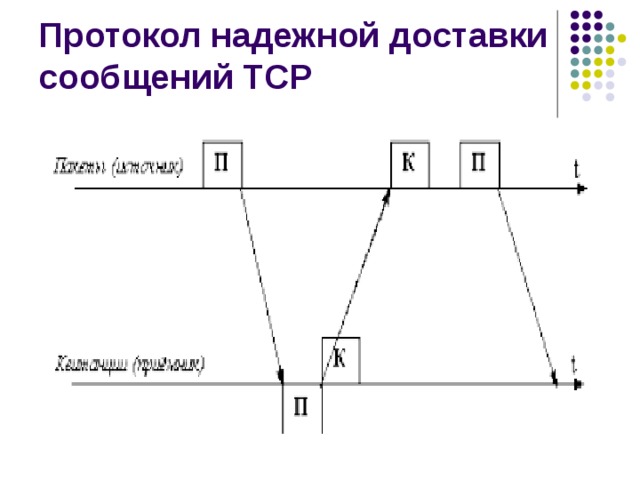

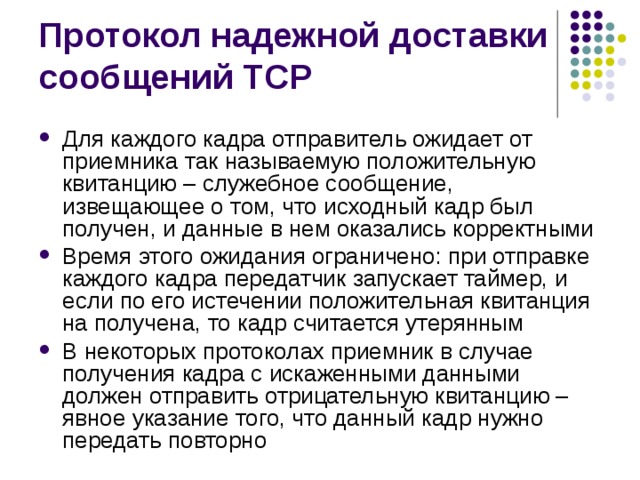

• Для каждого кадра отправитель ожидает от приемника так называемую положительную квитанцию – служебное сообщение, извещающее о том, что исходный кадр был получен, и данные в нем оказались корректными
• Время этого ожидания ограничено: при отправке каждого кадра передатчик запускает таймер, и если по его истечении положительная квитанция на получена, то кадр считается утерянным
• В некоторых протоколах приемник в случае получения кадра с искаженными данными должен отправить отрицательную квитанцию – явное указание того, что данный кадр нужно передать повторно

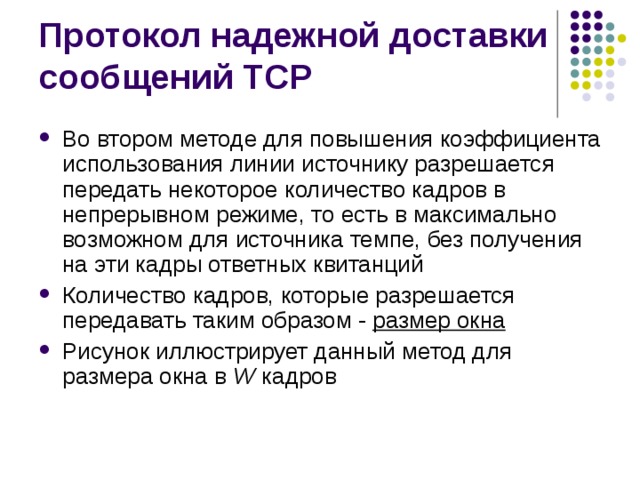

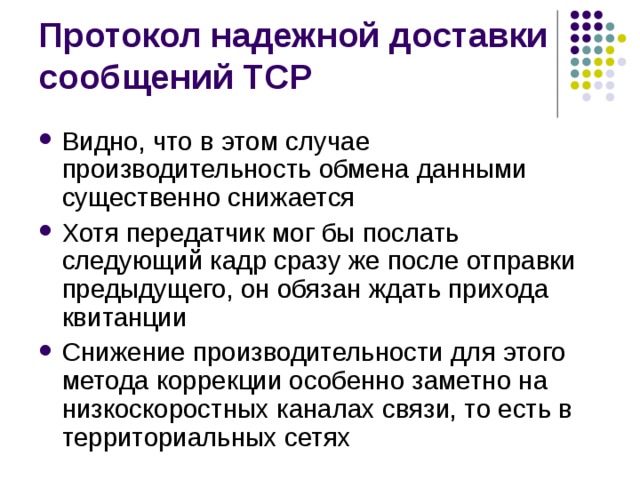

• Во втором методе для повышения коэффициента использования линии источнику разрешается передать некоторое количество кадров в непрерывном режиме, то есть в максимально возможном для источника темпе, без получения на эти кадры ответных квитанций
• Количество кадров, которые разрешается передавать таким образом - размер окна

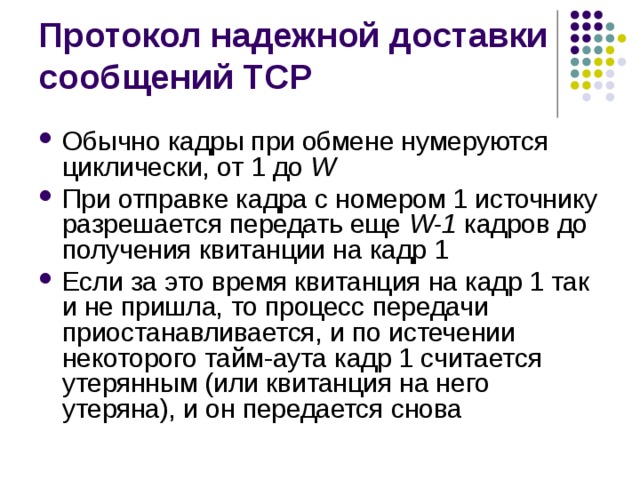

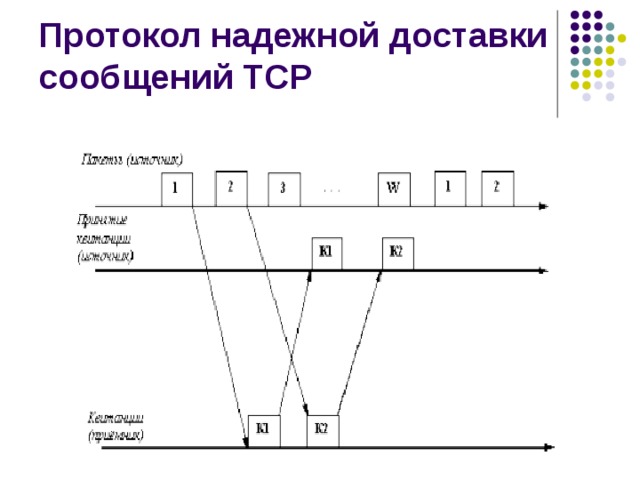

• Рисунок иллюстрирует данный метод для размера окна в W кадров

• W
• W-1

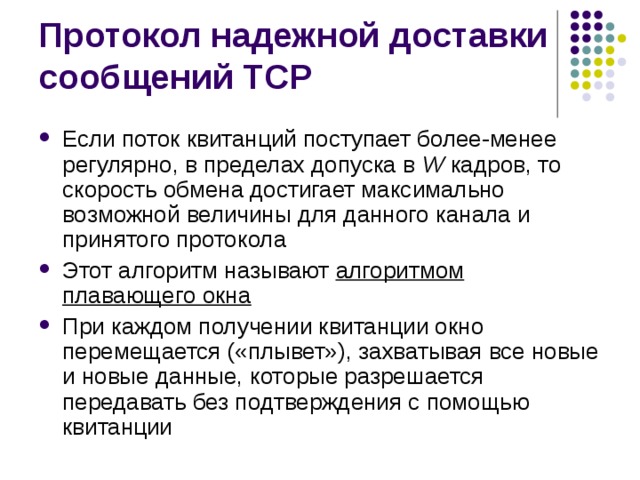

• Если поток квитанций поступает более-менее регулярно, в пределах допуска в W кадров, то скорость обмена достигает максимально возможной величины для данного канала и принятого протокола
• Этот алгоритм называют алгоритмом плавающего окна
• При каждом получении квитанции окно перемещается («плывет»), захватывая все новые и новые данные, которые разрешается передавать без подтверждения с помощью квитанции

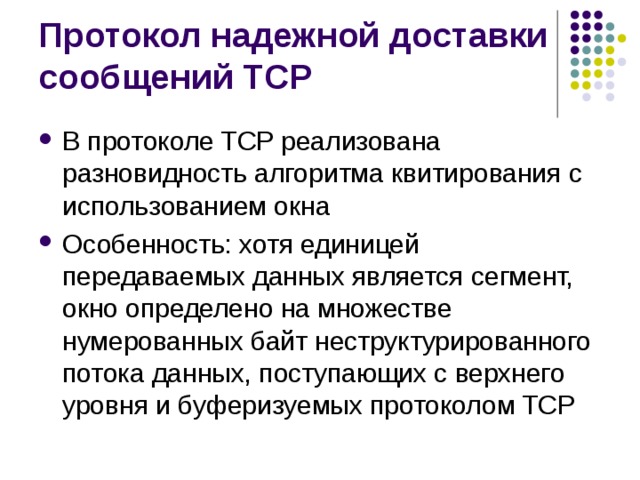

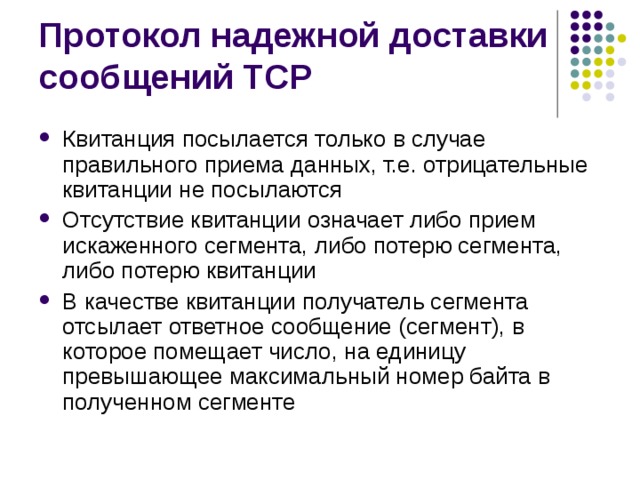

• Квитанция посылается только в случае правильного приема данных, т.е. отрицательные квитанции не посылаются
• Отсутствие квитанции означает либо прием искаженного сегмента, либо потерю сегмента, либо потерю квитанции
• В качестве квитанции получатель сегмента отсылает ответное сообщение (сегмент), в которое помещает число, на единицу превышающее максимальный номер байта в полученном сегменте

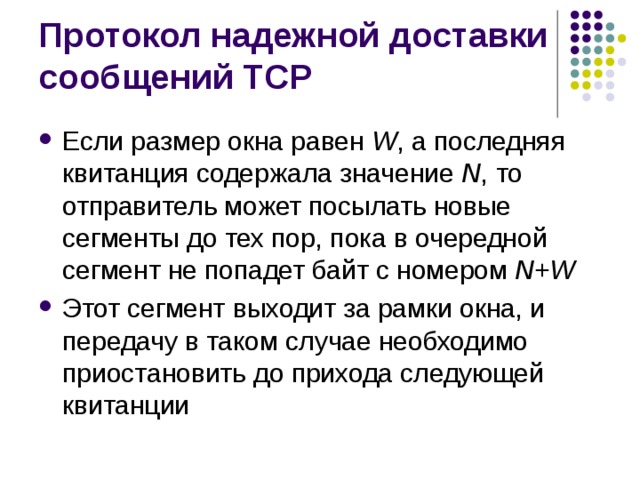

• W N N+W

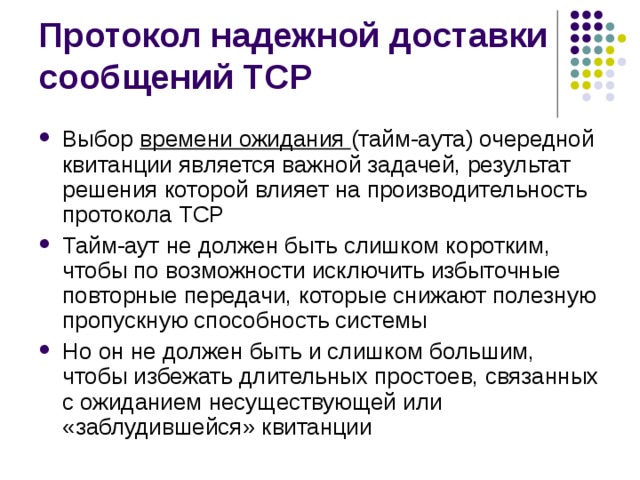

• Выбор времени ожидания (тайм-аута) очередной квитанции является важной задачей, результат решения которой влияет на производительность протокола TCP
• Тайм-аут не должен быть слишком коротким, чтобы по возможности исключить избыточные повторные передачи, которые снижают полезную пропускную способность системы
• Но он не должен быть и слишком большим, чтобы избежать длительных простоев, связанных с ожиданием несуществующей или «заблудившейся» квитанции

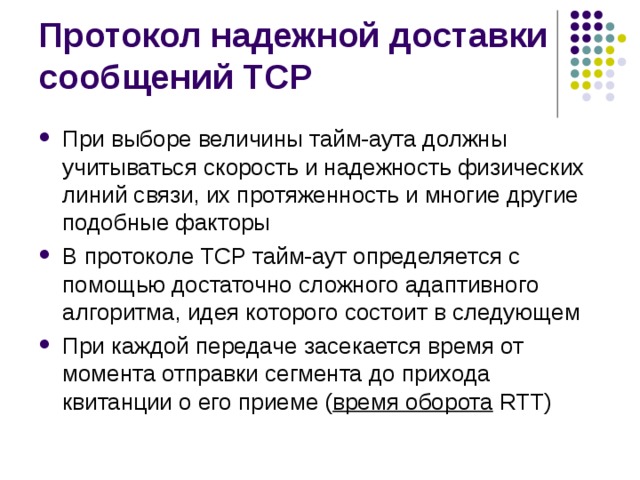

• При выборе величины тайм-аута должны учитываться скорость и надежность физических линий связи, их протяженность и многие другие подобные факторы

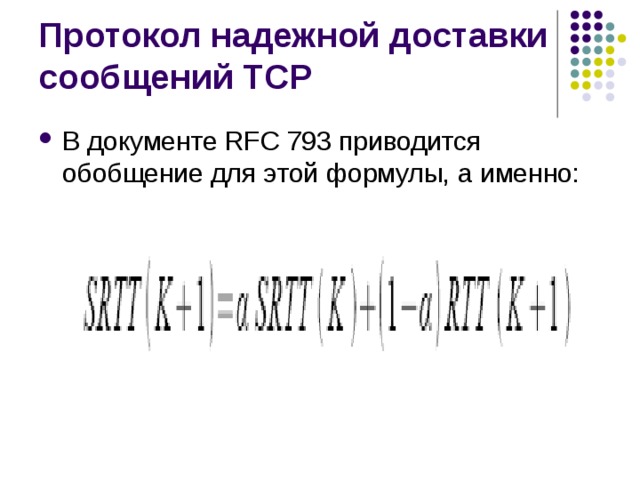

• В протоколе TCP тайм-аут определяется с помощью достаточно сложного адаптивного алгоритма, идея которого состоит в следующем

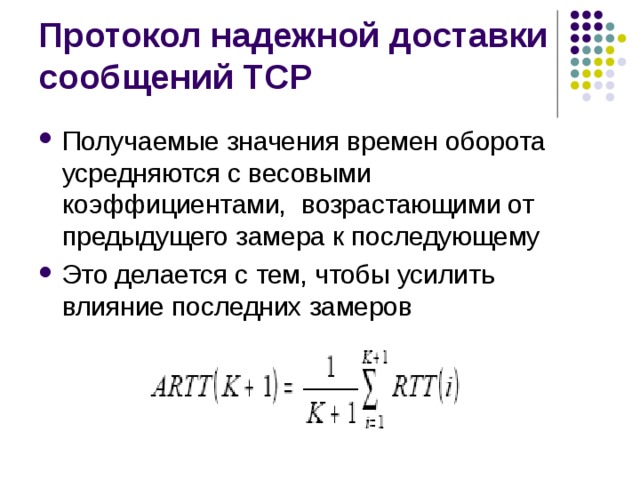

• При каждой передаче засекается время от момента отправки сегмента до прихода квитанции о его приеме ( время оборота RTT)

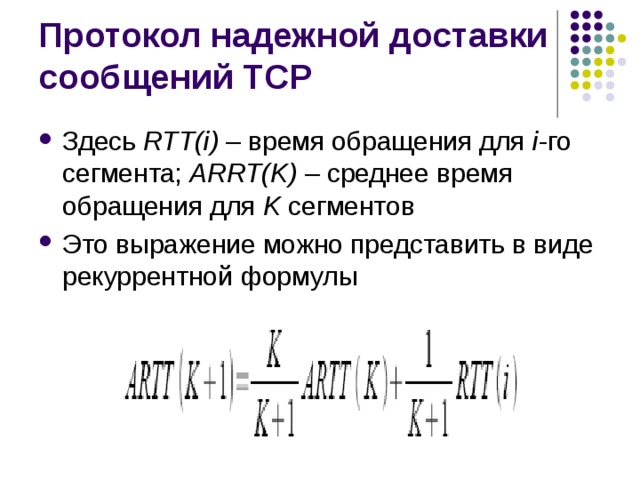

• RTT(i) i ARRT(K) K

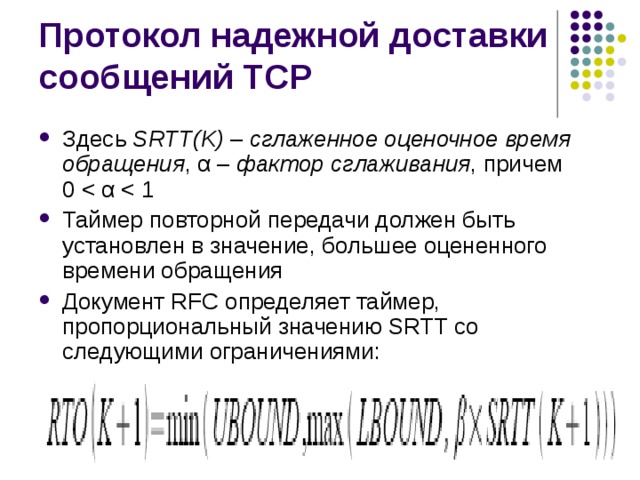

• Здесь SRTT(K) – сглаженное оценочное время обращения , α – фактор сглаживания , причем 0
• Таймер повторной передачи должен быть установлен в значение, большее оцененного времени обращения
• Документ RFC определяет таймер, пропорциональный значению SRTT со следующими ограничениями:

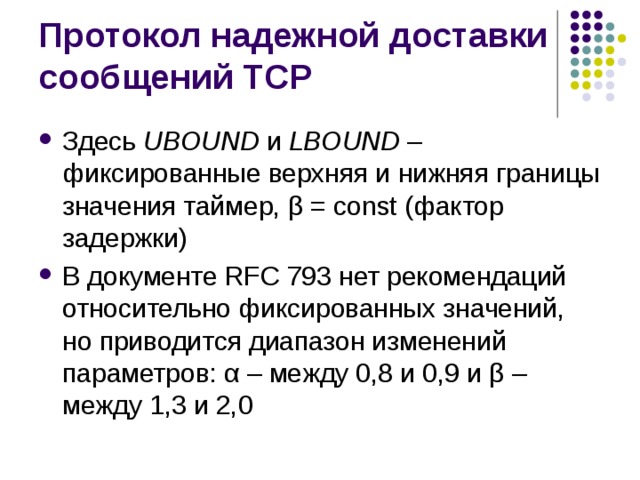

• Здесь UBOUND и LBOUND – фиксированные верхняя и нижняя границы значения таймер, β = const (фактор задержки)
• В документе RFC 793 нет рекомендаций относительно фиксированных значений, но приводится диапазон изменений параметров: α – между 0,8 и 0,9 и β – между 1,3 и 2,0

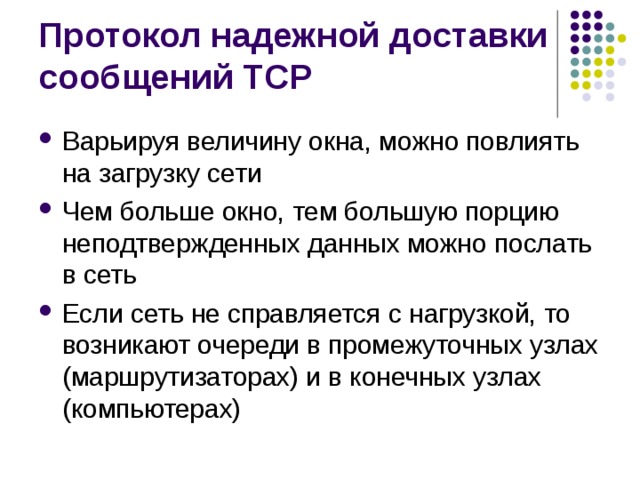

• Варьируя величину окна, можно повлиять на загрузку сети
• Чем больше окно, тем большую порцию неподтвержденных данных можно послать в сеть
• Если сеть не справляется с нагрузкой, то возникают очереди в промежуточных узлах (маршрутизаторах) и в конечных узлах (компьютерах)

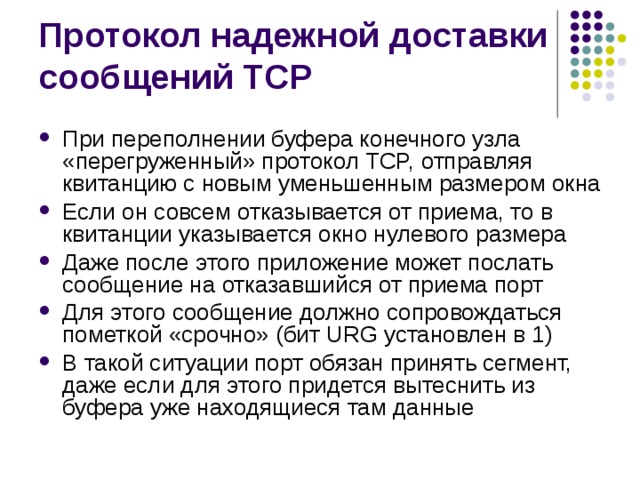

• При переполнении буфера конечного узла «перегруженный» протокол TCP, отправляя квитанцию с новым уменьшенным размером окна
• Если он совсем отказывается от приема, то в квитанции указывается окно нулевого размера

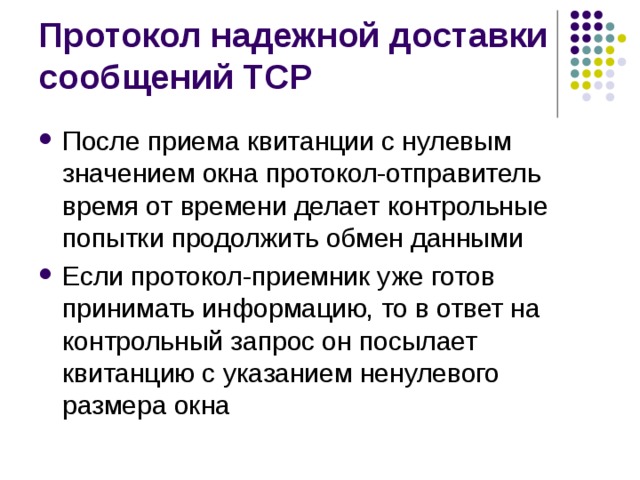

• Даже после этого приложение может послать сообщение на отказавшийся от приема порт
• Для этого сообщение должно сопровождаться пометкой «срочно» (бит URG установлен в 1)
• В такой ситуации порт обязан принять сегмент, даже если для этого придется вытеснить из буфера уже находящиеся там данные

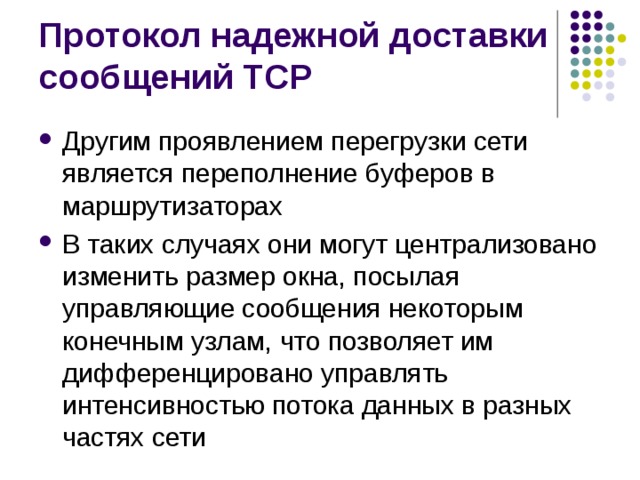

• Другим проявлением перегрузки сети является переполнение буферов в маршрутизаторах
• В таких случаях они могут централизовано изменить размер окна, посылая управляющие сообщения некоторым конечным узлам, что позволяет им дифференцировано управлять интенсивностью потока данных в разных частях сети

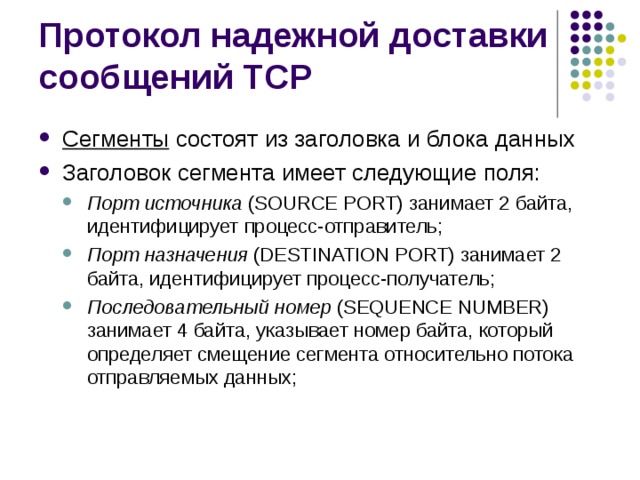

• Сегменты состоят из заголовка и блока данных
• Заголовок сегмента имеет следующие поля:

• Порт источника (SOURCE PORT) занимает 2 байта, идентифицирует процесс-отправитель; Порт назначения (DESTINATION PORT) занимает 2 байта, идентифицирует процесс-получатель; Последовательный номер (SEQUENCE NUMBER) занимает 4 байта, указывает номер байта, который определяет смещение сегмента относительно потока отправляемых данных;
• Порт источника (SOURCE PORT) занимает 2 байта, идентифицирует процесс-отправитель;
• Порт назначения (DESTINATION PORT) занимает 2 байта, идентифицирует процесс-получатель;
• Последовательный номер (SEQUENCE NUMBER) занимает 4 байта, указывает номер байта, который определяет смещение сегмента относительно потока отправляемых данных;

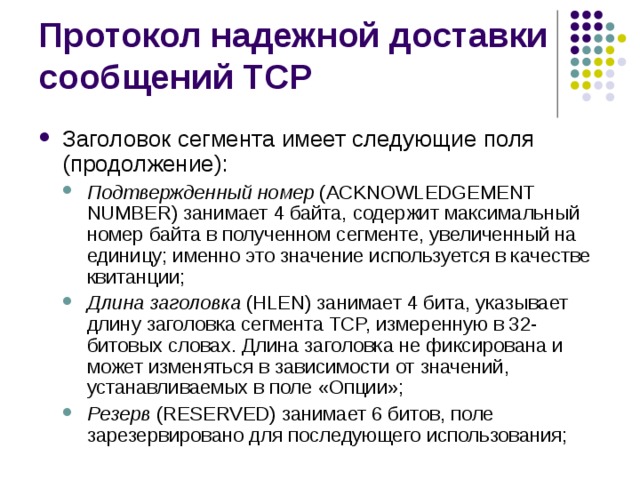

• Заголовок сегмента имеет следующие поля (продолжение):

• Подтвержденный номер (ACKNOWLEDGEMENT NUMBER) занимает 4 байта, содержит максимальный номер байта в полученном сегменте, увеличенный на единицу; именно это значение используется в качестве квитанции; Длина заголовка (HLEN) занимает 4 бита, указывает длину заголовка сегмента TCP, измеренную в 32- битовых словах. Длина заголовка не фиксирована и может изменяться в зависимости от значений, устанавливаемых в поле «Опции»; Резерв (RESERVED) занимает 6 битов, поле зарезервировано для последующего использования;
• Подтвержденный номер (ACKNOWLEDGEMENT NUMBER) занимает 4 байта, содержит максимальный номер байта в полученном сегменте, увеличенный на единицу; именно это значение используется в качестве квитанции;
• Длина заголовка (HLEN) занимает 4 бита, указывает длину заголовка сегмента TCP, измеренную в 32- битовых словах. Длина заголовка не фиксирована и может изменяться в зависимости от значений, устанавливаемых в поле «Опции»;
• Резерв (RESERVED) занимает 6 битов, поле зарезервировано для последующего использования;

• Заголовок сегмента имеет следующие поля (продолжение):

• Кодовые биты (CODE BITS) занимают 6 битов, содержат служебную информацию о типе данного сегмента, задаваемую установкой в единицу соответствующих бит этого поля: URG – срочное сообщение; ACK – квитанция на принятый сегмент; PSH – запрос на отправку сообщения без ожидания заполнения буфера; RST – запрос на восстановление соединения; SYN – сообщение используемое для синхронизации счетчиков переданных данных при установлении соединения; FIN - признак достижения передающей стороной последнего байта в потоке передаваемых данных
• Кодовые биты (CODE BITS) занимают 6 битов, содержат служебную информацию о типе данного сегмента, задаваемую установкой в единицу соответствующих бит этого поля: URG – срочное сообщение; ACK – квитанция на принятый сегмент; PSH – запрос на отправку сообщения без ожидания заполнения буфера; RST – запрос на восстановление соединения; SYN – сообщение используемое для синхронизации счетчиков переданных данных при установлении соединения; FIN - признак достижения передающей стороной последнего байта в потоке передаваемых данных
• URG – срочное сообщение;
• ACK – квитанция на принятый сегмент;
• PSH – запрос на отправку сообщения без ожидания заполнения буфера;
• RST – запрос на восстановление соединения;
• SYN – сообщение используемое для синхронизации счетчиков переданных данных при установлении соединения;
• FIN - признак достижения передающей стороной последнего байта в потоке передаваемых данных

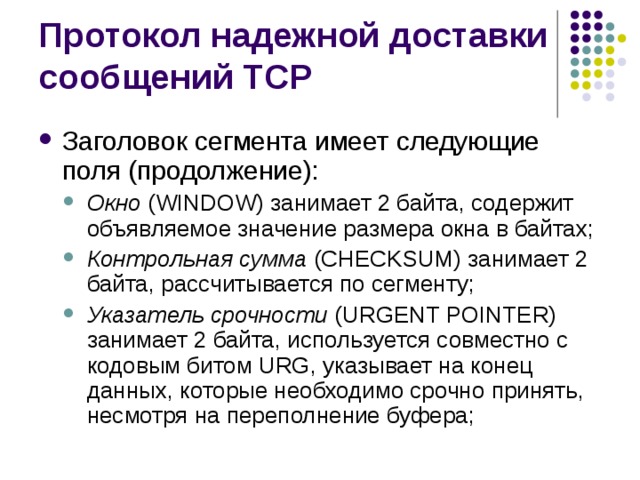

• Окно Контрольная сумма Указатель срочности
• Окно
• Контрольная сумма
• Указатель срочности

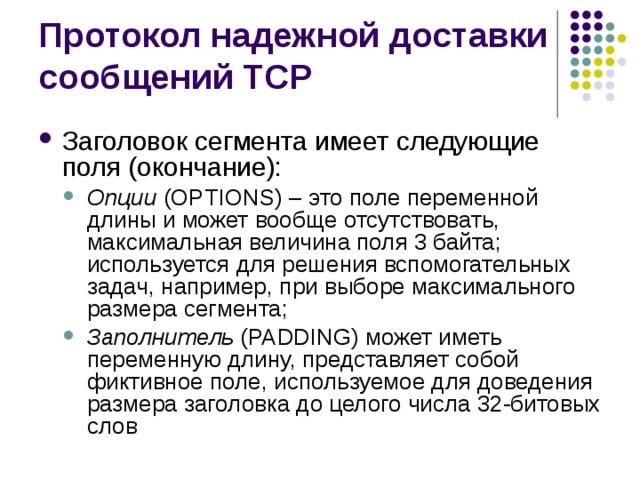

• Опции Заполнитель
• Опции
• Заполнитель

Программные средства межсетевого взаимодействия

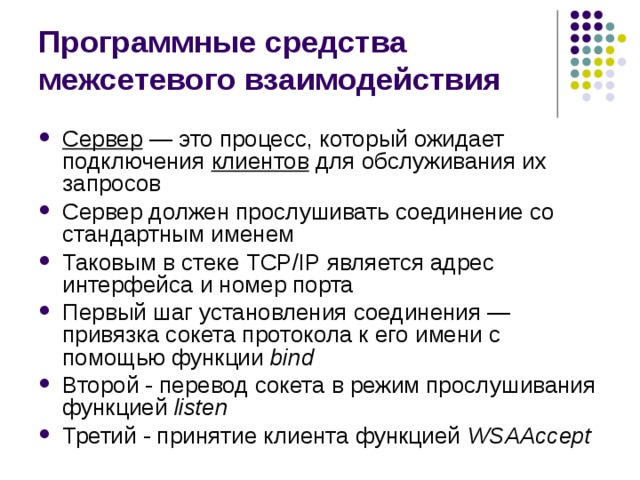

• Сервер — это процесс, который ожидает подключения клиентов для обслуживания их запросов
• Сервер должен прослушивать соединение со стандартным именем
• Таковым в стеке TCP / IP является адрес интерфейса и номер порта
• Первый шаг установления соединения — привязка сокета протокола к его имени с помощью функции bind
• Второй - перевод сокета в режим прослушивания функцией listen
• Третий - принятие клиента функцией WSAA ccept

Программные средства межсетевого взаимодействия

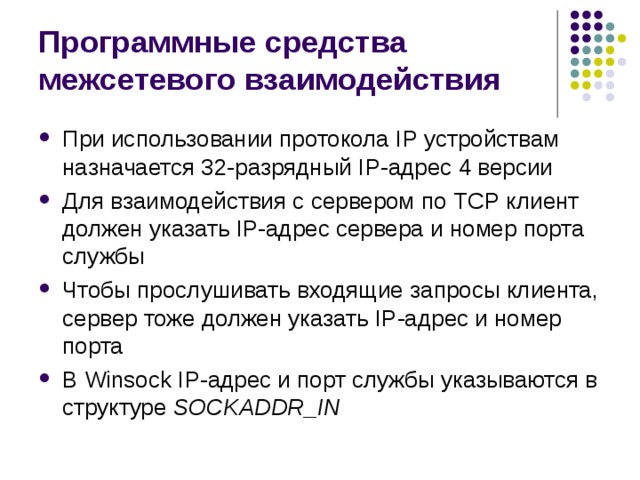

• При использовании протокола IP устройствам назначается 32-разрядный IP -адрес 4 версии
• Для взаимодействия с сервером по TCP клиент должен указать IP -адрес сервера и номер порта службы
• Чтобы прослушивать входящие запросы клиента, сервер тоже должен указать IP -адрес и номер порта
• В Winsock IP -адрес и порт службы указываются в структуре SOCKADDR _ IN

Программные средства межсетевого взаимодействия

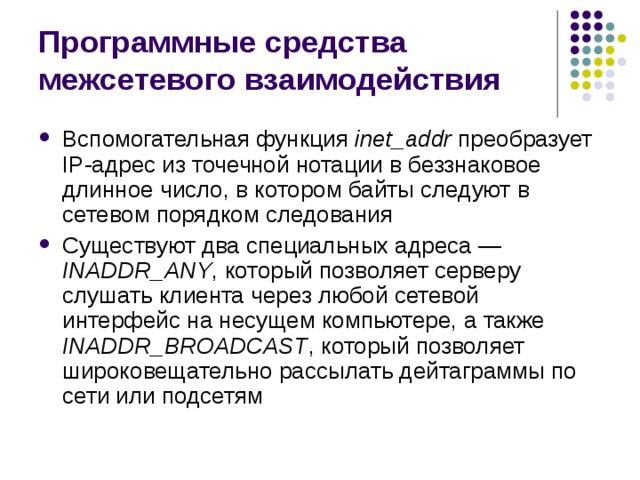

• Вспомогательная функция inet _ addr преобразует IP -адрес из точечной нотации в беззнаковое длинное число, в котором байты следуют в сетевом порядком следования
• Существуют два специальных адреса — INADDR _ ANY , который позволяет серверу слушать клиента через любой сетевой интерфейс на несущем компьютере, а также INADDR _ BROADCAST , который позволяет широковещательно рассылать дейтаграммы по сети или подсетям

Программные средства межсетевого взаимодействия

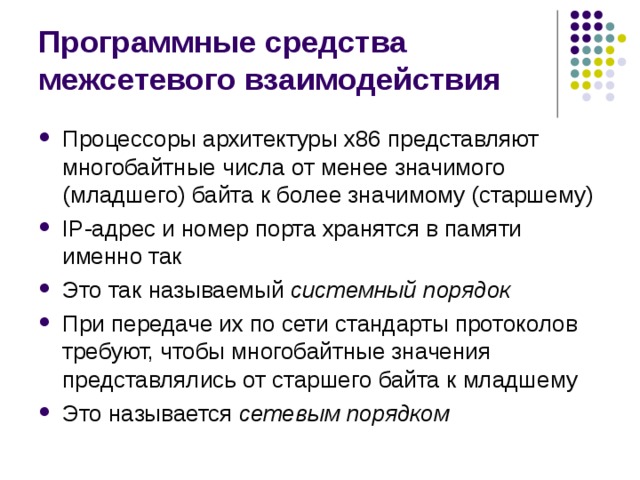

• Процессоры архитектуры x 86 представляют многобайтные числа от менее значимого (младшего) байта к более значимому (старшему)
• IP -адрес и номер порта хранятся в памяти именно так
• Это так называемый системный порядок
• При передаче их по сети стандарты протоколов требуют, чтобы многобайтные значения представлялись от старшего байта к младшему
• Это называется сетевым порядком

Программные средства межсетевого взаимодействия

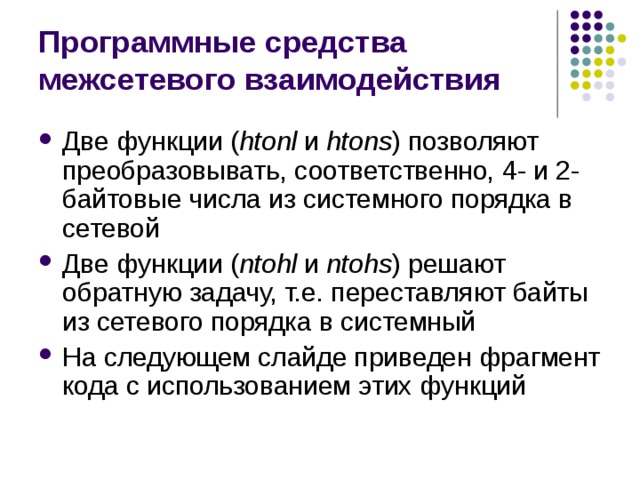

• Две функции ( htonl и htons ) позволяют преобразовывать, соответственно, 4- и 2-байтовые числа из системного порядка в сетевой
• Две функции ( ntohl и ntohs ) решают обратную задачу, т.е. переставляют байты из сетевого порядка в системный
• На следующем слайде приведен фрагмент кода с использованием этих функций

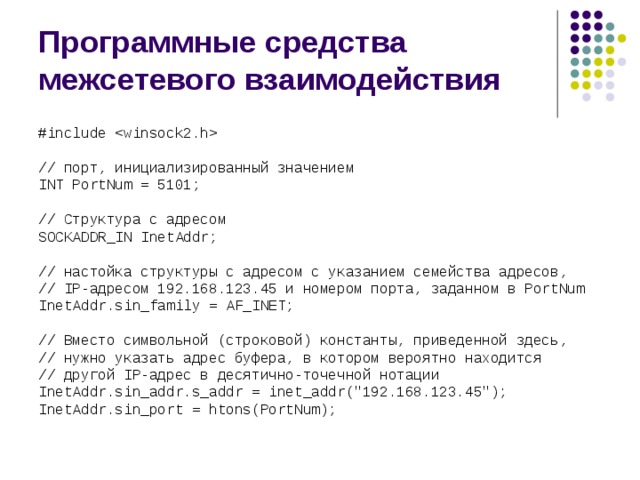

Программные средства межсетевого взаимодействия

#include

// порт, инициализированный значением

INT PortNum = 5101;

// Структура с адресом

SOCKADDR_IN InetAddr;

// настойка структуры с адресом с указанием семейства адресов,

// IP-адресом 192.168.123.45 и номером порта, заданном в PortNum

InetAddr.sin_family = AF_INET;

// Вместо символьной (строковой) константы, приведенной здесь,

// нужно указать адрес буфера, в котором вероятно находится

// другой IP-адрес в десятично-точечной нотации

InetAddr.sin_addr.s_addr = inet_addr("192.168.123.45");

InetAddr.sin_port = htons(PortNum);

Программные средства межсетевого взаимодействия

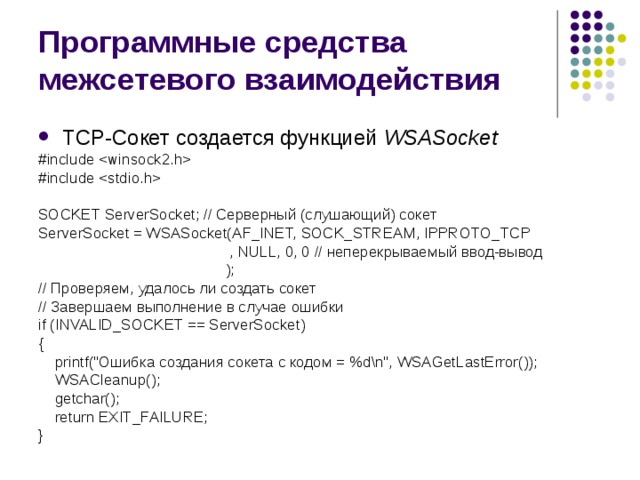

• TCP- Сокет создается функцией WSASocket

#include

#include

SOCKET ServerSocket; // Серверный (слушающий) сокет

ServerSocket = WSASocket(AF_INET, SOCK_STREAM, IPPROTO_TCP

, NULL, 0, 0 // неперекрываемый ввод-вывод

);

// Проверяем, удалось ли создать сокет

// Завершаем выполнение в случае ошибки

if (INVALID_SOCKET == ServerSocket)

{

printf("Ошибка создания сокета с кодом = %d\n", WSAGetLastError());

WSACleanup();

getchar();

return EXIT_FAILURE;

}

Программные средства межсетевого взаимодействия

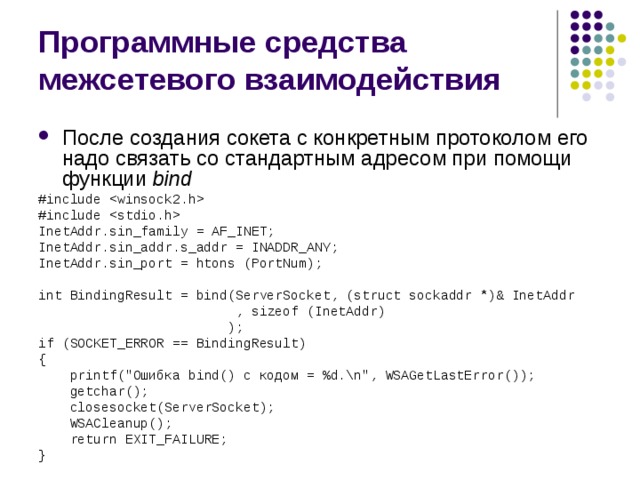

• После создания сокета с конкретным протоколом его надо связать со стандартным адресом при помощи функции bind

#include

#include

InetAddr.sin_family = AF_INET;

InetAddr.sin_addr.s_addr = INADDR_ANY;

InetAddr.sin_port = htons (PortNum);

int BindingResult = bind(ServerSocket, (struct sockaddr *)& InetAddr

, sizeof (InetAddr)

);

if (SOCKET_ERROR == BindingResult)

{

printf("Ошибка bind() с кодом = %d.\n", WSAGetLastError());

getchar();

closesocket(ServerSocket);

WSACleanup();

return EXIT_FAILURE ;

}

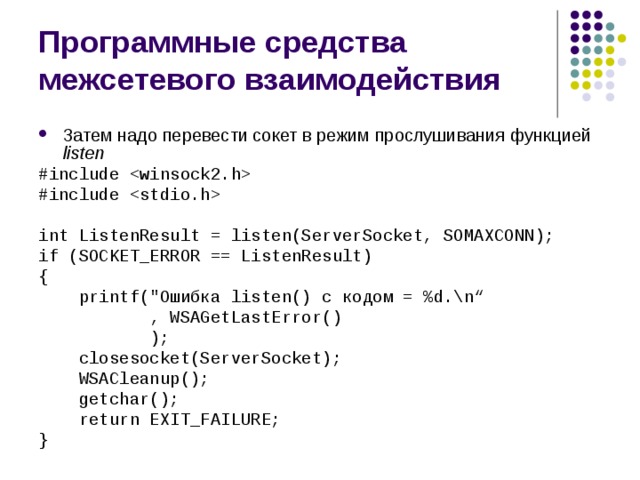

Программные средства межсетевого взаимодействия

• Затем надо перевести сокет в режим прослушивания функцией listen

#include

#include

int ListenResult = listen(ServerSocket, SOMAXCONN);

if (SOCKET_ERROR == ListenResult)

{

printf("Ошибка listen() с кодом = %d.\n“

, WSAGetLastError()

);

closesocket(ServerSocket);

WSACleanup();

getchar();

return EXIT_FAILURE;

}

Программные средства межсетевого взаимодействия

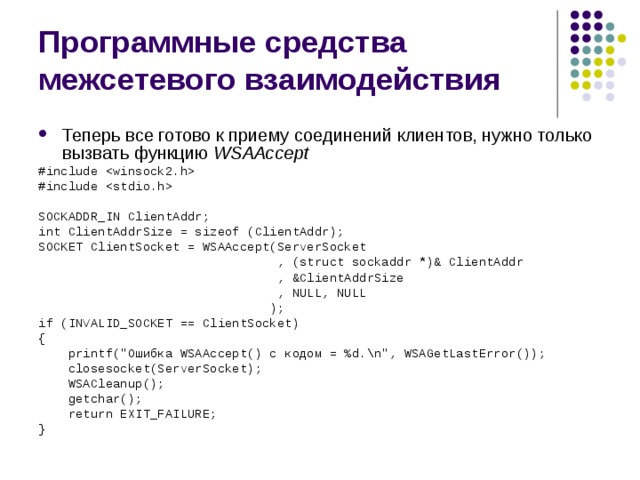

• Теперь все готово к приему соединений клиентов, нужно только вызвать функцию WSAAccept

#include

#include

SOCKADDR_IN ClientAddr;

int ClientAddrSize = sizeof (ClientAddr);

SOCKET ClientSocket = WSAAccept(ServerSocket

, (struct sockaddr *)& ClientAddr

, &ClientAddrSize

, NULL, NULL

);

if (INVALID_SOCKET == ClientSocket)

{

printf("Ошибка WSAAccept() с кодом = %d.\n", WSAGetLastError());

closesocket(ServerSocket);

WSACleanup();

getchar();

return EXIT_FAILURE;

}

Программные средства межсетевого взаимодействия

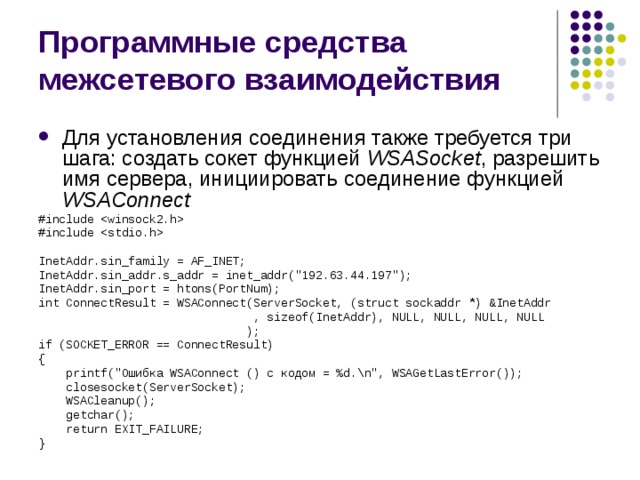

• Для установления соединения также требуется три шага: создать сокет функцией WSAS ocket , разрешить имя сервера, инициировать соединение функцией WSAC onnect

#include

#include

InetAddr.sin_family = AF_INET;

InetAddr.sin_addr.s_addr = inet_addr("192.63.44.197");

InetAddr.sin_port = htons(PortNum);

int ConnectResult = WSAConnect(ServerSocket, (struct sockaddr *) &InetAddr

, sizeof(InetAddr), NULL, NULL, NULL, NULL

);

if (SOCKET_ERROR == ConnectResult)

{

printf("Ошибка WSAConnect () с кодом = %d.\n", WSAGetLastError());

closesocket(ServerSocket);

WSACleanup();

getchar();

return EXIT_FAILURE;

}

Программные средства межсетевого взаимодействия

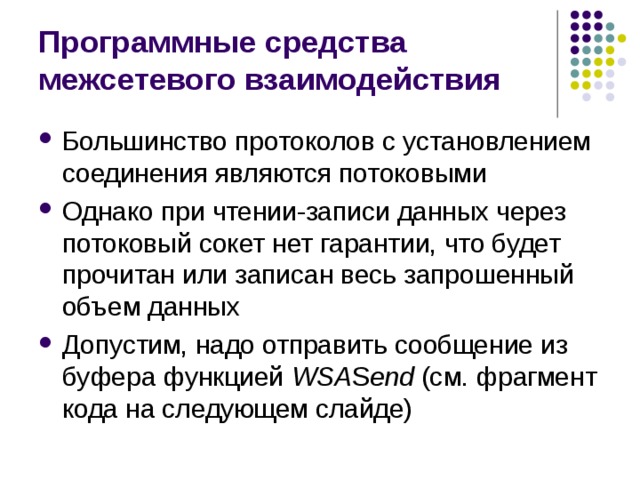

• Большинство протоколов с установлением соединения являются потоковыми
• Однако при чтении-записи данных через потоковый сокет нет гарантии, что будет прочитан или записан весь запрошенный объем данных
• Допустим, надо отправить сообщение из буфера функцией WSA S end (см. фрагмент кода на следующем слайде)

Программные средства межсетевого взаимодействия

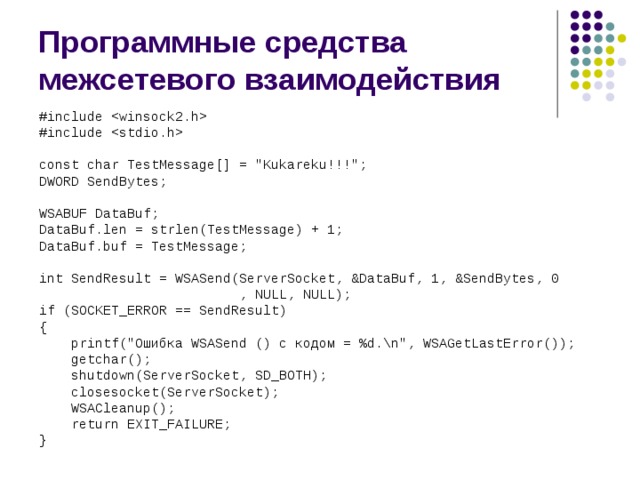

#include

#include

const char TestMessage[] = "Kukareku!!!";

DWORD SendBytes;

WSABUF DataBuf;

DataBuf.len = strlen(TestMessage) + 1;

DataBuf.buf = TestMessage;

int SendResult = WSASend(ServerSocket, &DataBuf, 1, &SendBytes, 0

, NULL, NULL);

if (SOCKET_ERROR == SendResult)

{

printf("Ошибка WSASend () с кодом = %d.\n", WSAGetLastError());

getchar();

shutdown(ServerSocket, SD_BOTH);

closesocket(ServerSocket);

WSACleanup();

return EXIT_FAILURE;

}

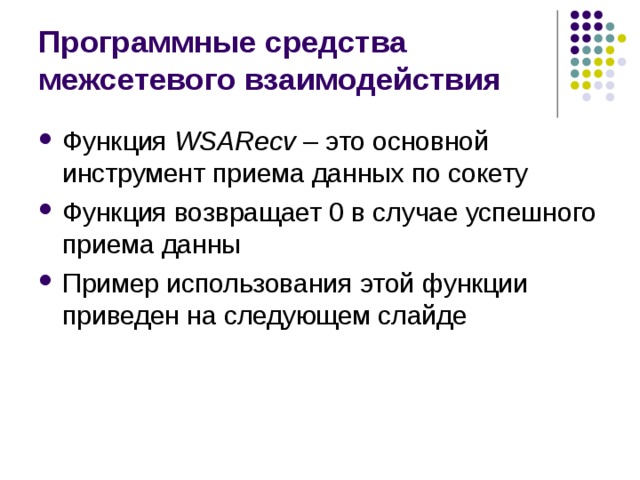

Программные средства межсетевого взаимодействия

• Функция WSARecv – это основной инструмент приема данных по сокету
• Функция возвращает 0 в случае успешного приема данны
• Пример использования этой функции приведен на следующем слайде

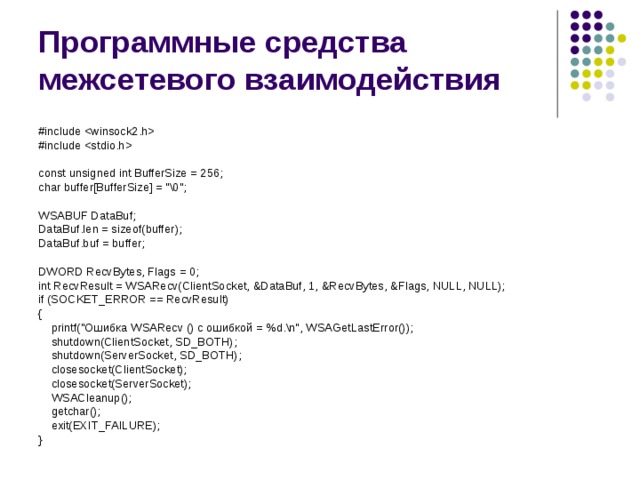

Программные средства межсетевого взаимодействия

#include

#include

const unsigned int BufferSize = 256;

char buffer[ BufferSize ] = "\0";

WSABUF DataBuf;

DataBuf.len = sizeof(buffer);

DataBuf.buf = buffer;

DWORD RecvBytes, Flags = 0;

int RecvResult = WSARecv(ClientSocket, &DataBuf, 1, &RecvBytes, &Flags, NULL, NULL);

if (SOCKET_ERROR == RecvResult)

{

printf("Ошибка WSARecv () с ошибкой = %d.\n", WSAGetLastError());

shutdown(ClientSocket, SD_BOTH);

shutdown(ServerSocket, SD_BOTH);

closesocket(ClientSocket);

closesocket(ServerSocket);

WSACleanup();

getchar();

exit( EXIT_FAILURE );

}

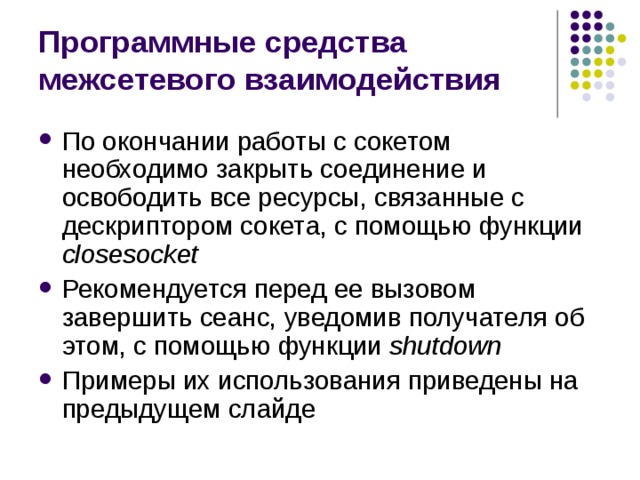

Программные средства межсетевого взаимодействия

• По окончании работы с сокетом необходимо закрыть соединение и освободить все ресурсы, связанные с дескриптором сокета, с помощью функции closesocket
• Рекомендуется перед ее вызовом завершить сеанс, уведомив получателя об этом, с помощью функции shutdown
• Примеры их использования приведены на предыдущем слайде

Программные средства межсетевого взаимодействия

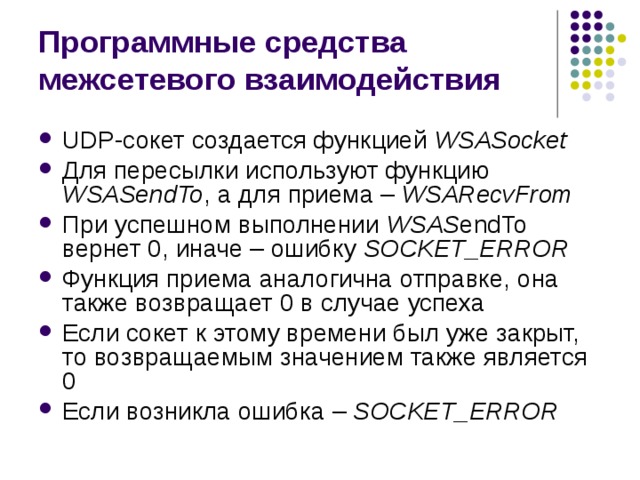

• UDP- сокет создается функцией WSASocket
• Для пересылки используют функцию WSAS endTo , а для приема – WSAR ecvFrom
• При успешном выполнении WSAS endTo вернет 0, иначе – ошибку SOCKET _ ERROR
• Функция приема аналогична отправке, она также возвращает 0 в случае успеха
• Если сокет к этому времени был уже закрыт, то возвращаемым значением также является 0
• Если возникла ошибка – SOCKET _ ERROR

Программные средства межсетевого взаимодействия

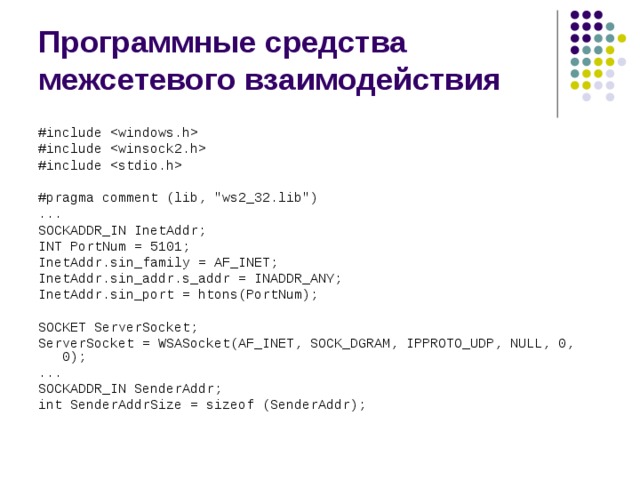

#include

#include

#include

#pragma comment (lib, "ws2_32.lib")

...

SOCKADDR_IN InetAddr;

INT PortNum = 5101;

InetAddr.sin_family = AF_INET;

InetAddr.sin_addr.s_addr = INADDR_ANY;

InetAddr.sin_port = htons(PortNum);

SOCKET ServerSocket;

ServerSocket = WSASocket(AF_INET, SOCK_DGRAM, IPPROTO_UDP, NULL, 0, 0);

...

SOCKADDR_IN SenderAddr;

int SenderAddrSize = sizeof (SenderAddr);

Программные средства межсетевого взаимодействия

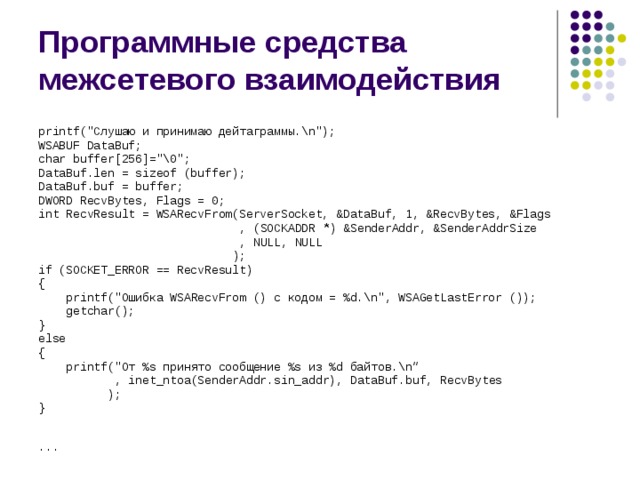

printf("Слушаю и принимаю дейтаграммы.\n");

WSABUF DataBuf;

char buffer[256]="\0";

DataBuf.len = sizeof (buffer);

DataBuf.buf = buffer;

DWORD RecvBytes, Flags = 0;

int RecvResult = WSARecvFrom(ServerSocket, &DataBuf, 1, &RecvBytes, &Flags

, (SOCKADDR *) &SenderAddr, &SenderAddrSize

, NULL, NULL

);

if (SOCKET_ERROR == RecvResult)

{

printf("Ошибка WSARecvFrom () с кодом = %d.\n", WSAGetLastError ());

getchar();

}

else

{

printf("От %s принято сообщение %s из %d байтов.\n“

, inet_ntoa(SenderAddr.sin_addr), DataBuf.buf, RecvBytes

);

}

...

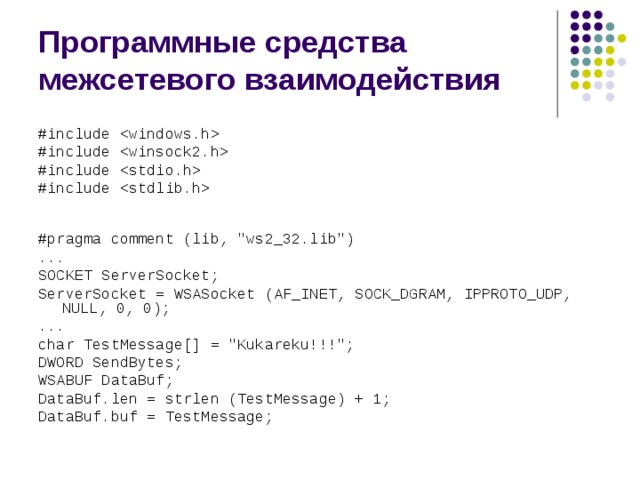

Программные средства межсетевого взаимодействия

#include

#include

#include

#include

#pragma comment (lib, "ws2_32.lib")

...

SOCKET ServerSocket;

ServerSocket = WSASocket (AF_INET, SOCK_DGRAM, IPPROTO_UDP, NULL, 0, 0);

...

char TestMessage[] = "Kukareku!!!";

DWORD SendBytes;

WSABUF DataBuf;

DataBuf.len = strlen (TestMessage) + 1;

DataBuf.buf = TestMessage;

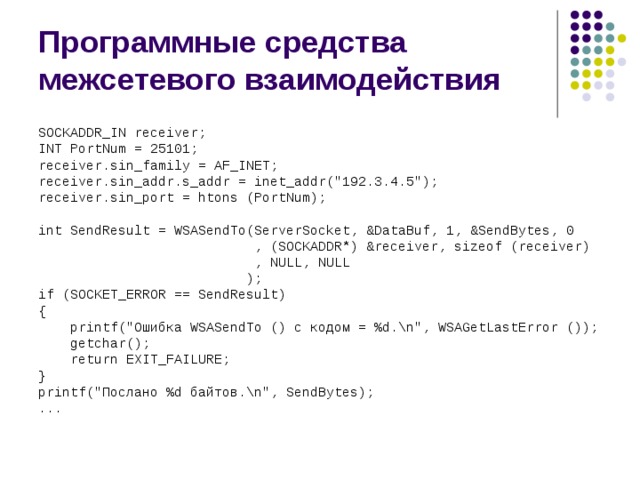

Программные средства межсетевого взаимодействия

SOCKADDR_IN receiver;

INT PortNum = 25101;

receiver.sin_family = AF_INET;

receiver.sin_addr.s_addr = inet_addr("192.3.4.5");

receiver.sin_port = htons (PortNum);

int SendResult = WSASendTo(ServerSocket, &DataBuf, 1, &SendBytes, 0

, (SOCKADDR*) &receiver, sizeof (receiver)

, NULL, NULL

);

if (SOCKET_ERROR == SendResult)

{

printf("Ошибка WSASendTo () с кодом = %d.\n", WSAGetLastError ());

getchar();

return EXIT_FAILURE;

}

printf("Послано %d байтов.\n", SendBytes);

...

Программные средства межсетевого взаимодействия

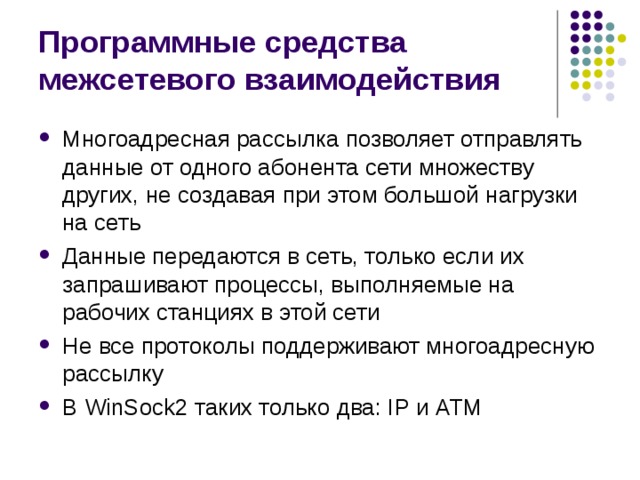

• Многоадресная рассылка позволяет отправлять данные от одного абонента сети множеству других, не создавая при этом большой нагрузки на сеть
• Данные передаются в сеть, только если их запрашивают процессы, выполняемые на рабочих станциях в этой сети
• Не все протоколы поддерживают многоадресную рассылку
• В WinSock 2 таких только два: IP и ATM

Программные средства межсетевого взаимодействия

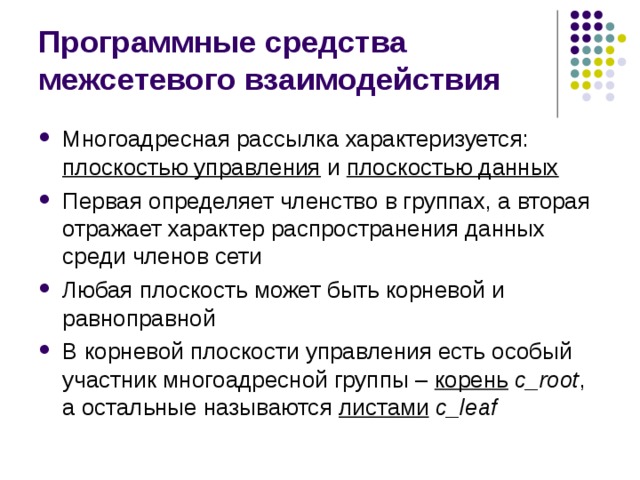

• Многоадресная рассылка характеризуется: плоскостью управления и плоскостью данных
• Первая определяет членство в группах, а вторая отражает характер распространения данных среди членов сети
• Любая плоскость может быть корневой и равноправной
• В корневой плоскости управления есть особый участник многоадресной группы – корень c _ root , а остальные называются листами c _ leaf

Программные средства межсетевого взаимодействия

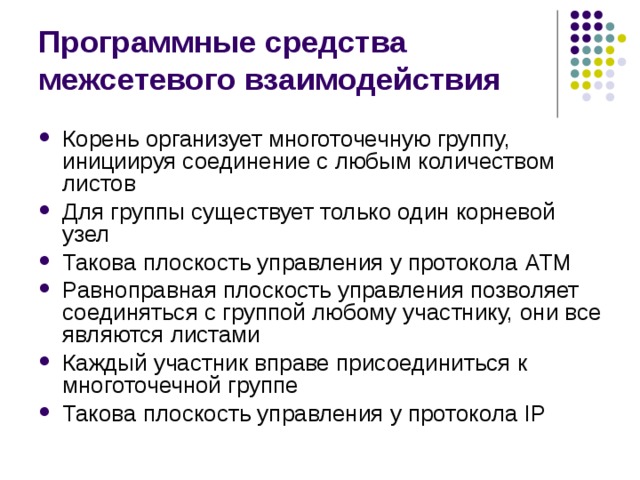

• Корень организует многоточечную группу, инициируя соединение с любым количеством листов
• Для группы существует только один корневой узел
• Такова плоскость управления у протокола ATM
• Равноправная плоскость управления позволяет соединяться с группой любому участнику, они все являются листами
• Каждый участник вправе присоединиться к многоточечной группе
• Такова плоскость управления у протокола IP

Программные средства межсетевого взаимодействия

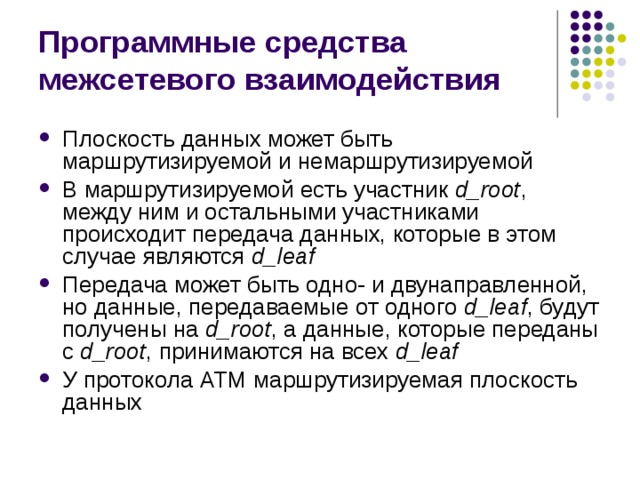

• Плоскость данных может быть маршрутизируемой и немаршрутизируемой
• В маршрутизируемой есть участник d _ root , между ним и остальными участниками происходит передача данных, которые в этом случае являются d _ leaf
• Передача может быть одно- и двунаправленной, но данные, передаваемые от одного d _ leaf , будут получены на d _ root , а данные, которые переданы с d _ root , принимаются на всех d _ leaf
• У протокола ATM маршрутизируемая плоскость данных

Программные средства межсетевого взаимодействия

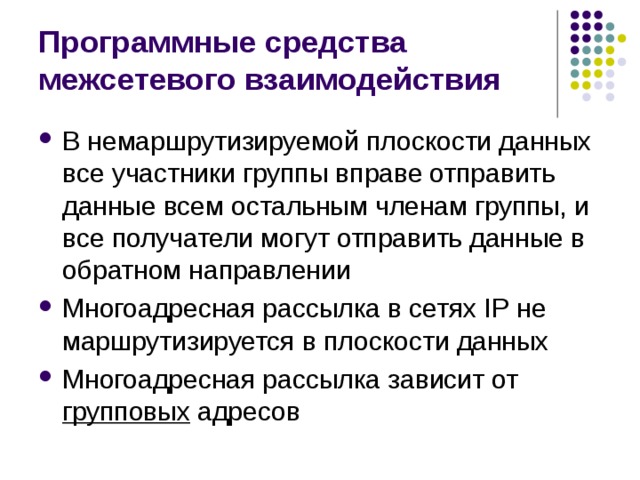

• В немаршрутизируемой плоскости данных все участники группы вправе отправить данные всем остальным членам группы, и все получатели могут отправить данные в обратном направлении
• Многоадресная рассылка в сетях IP не маршрутизируется в плоскости данных
• Многоадресная рассылка зависит от групповых адресов

Программные средства межсетевого взаимодействия

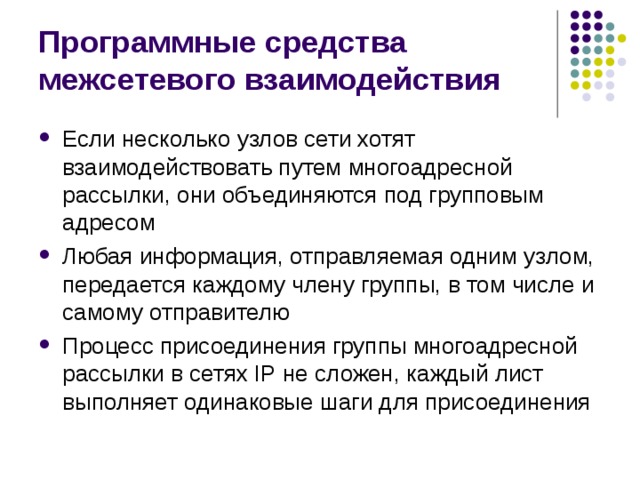

• Если несколько узлов сети хотят взаимодействовать путем многоадресной рассылки, они объединяются под групповым адресом
• Любая информация, отправляемая одним узлом, передается каждому члену группы, в том числе и самому отправителю
• Процесс присоединения группы многоадресной рассылки в сетях IP не сложен, каждый лист выполняет одинаковые шаги для присоединения

Программные средства межсетевого взаимодействия

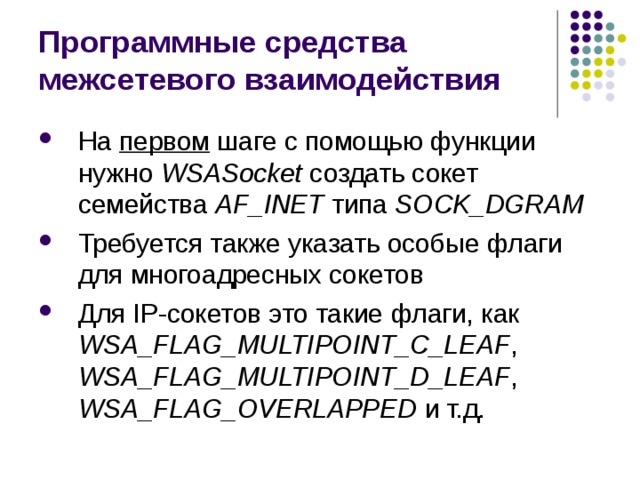

• На первом шаге с помощью функции нужно WSAS ocket создать сокет семейства AF _ INET типа SOCK _ DGRAM
• Требуется также указать особые флаги для многоадресных сокетов
• Для IP-сокетов это такие флаги, как WSA_FLAG_MULTIPOINT_C_LEAF , WSA_FLAG_MULTIPOINT_D_LEAF , WSA_FLAG_OVERLAPPED и т.д.

Программные средства межсетевого взаимодействия

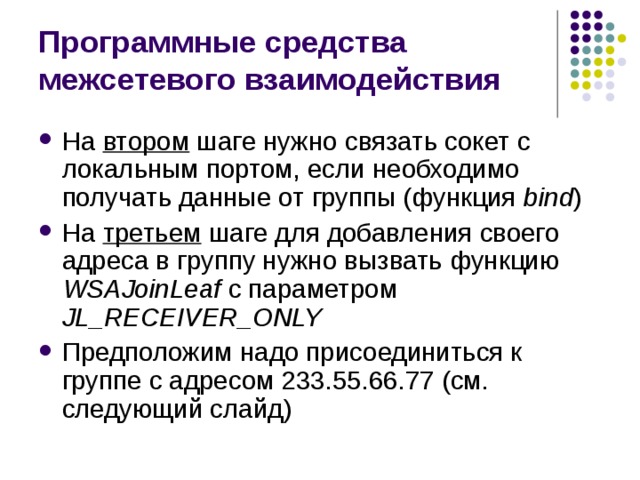

• На втором шаге нужно связать сокет с локальным портом, если необходимо получать данные от группы (функция bind )
• На третьем шаге для добавления своего адреса в группу нужно вызвать функцию WSAJoinLeaf с параметром JL_RECEIVER_ONLY
• Предположим надо присоединиться к группе с адресом 233.55.66.77 (см. следующий слайд)

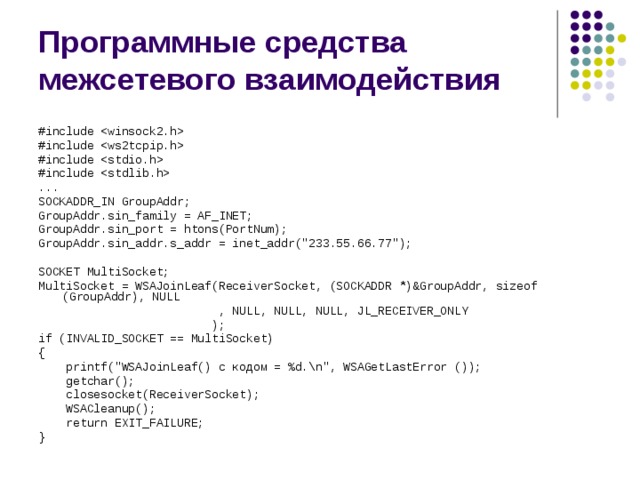

Программные средства межсетевого взаимодействия

#include

#include

#include

#include

...

SOCKADDR_IN GroupAddr;

GroupAddr.sin_family = AF_INET;

GroupAddr.sin_port = htons(PortNum);

GroupAddr.sin_addr.s_addr = inet_addr("233.55.66.77");

SOCKET MultiSocket;

MultiSocket = WSAJoinLeaf(ReceiverSocket, (SOCKADDR *)&GroupAddr, sizeof (GroupAddr), NULL

, NULL, NULL, NULL, JL_RECEIVER_ONLY

);

if (INVALID_SOCKET == MultiSocket)

{

printf("WSAJoinLeaf() с кодом = %d.\n", WSAGetLastError ());

getchar();

closesocket(ReceiverSocket);

WSACleanup();

return EXIT_FAILURE;

}

Программные средства межсетевого взаимодействия

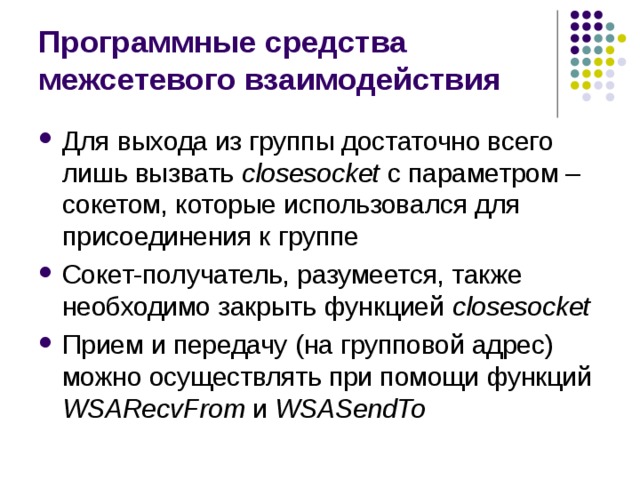

• Для выхода из группы достаточно всего лишь вызвать closesocket с параметром – сокетом , которые использовался для присоединения к группе
• Сокет-получатель, разумеется, также необходимо закрыть функцией closesocket
• Прием и передачу (на групповой адрес) можно осуществлять при помощи функций WSAR ecvFrom и WSAS endTo

Протоколы обмена маршрутной информацией стека TCP/IP

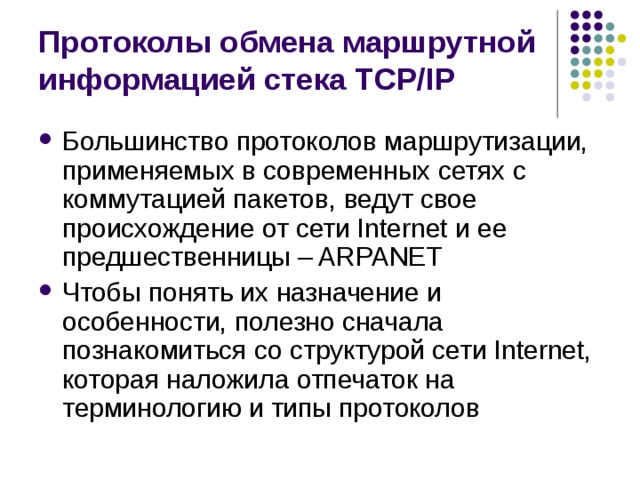

• Большинство протоколов маршрутизации, применяемых в современных сетях с коммутацией пакетов, ведут свое происхождение от сети Internet и ее предшественницы – ARPANET
• Чтобы понять их назначение и особенности, полезно сначала познакомиться со структурой сети Internet, которая наложила отпечаток на терминологию и типы протоколов

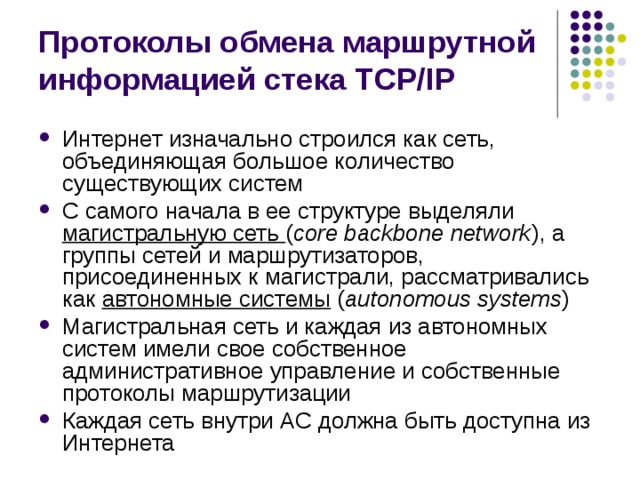

Протоколы обмена маршрутной информацией стека TCP/IP

• Интернет изначально строился как сеть, объединяющая большое количество существующих систем
• С самого начала в ее структуре выделяли магистральную сеть ( core backbone network ), а группы сетей и маршрутизаторов, присоединенных к магистрали, рассматривались как автономные системы ( autonomous systems )
• Магистральная сеть и каждая из автономных систем имели свое собственное административное управление и собственные протоколы маршрутизации
• Каждая сеть внутри АС должна быть доступна из Интернета

Протоколы обмена маршрутной информацией стека TCP/IP

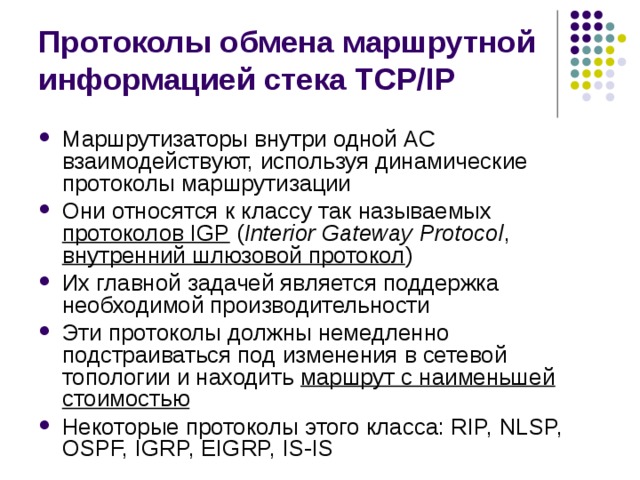

• Маршрутизаторы внутри одной АС взаимодействуют, используя динамические протоколы маршрутизации
• Они относятся к классу так называемых протоколов IGP ( Interior Gateway Protocol , внутренний шлюзовой протокол )
• Их главной задачей является поддержка необходимой производительности
• Эти протоколы должны немедленно подстраиваться под изменения в сетевой топологии и находить маршрут с наименьшей стоимостью
• Некоторые протоколы этого класса: RIP, NLSP, OSPF, IGRP, EIGRP, IS-IS

Протоколы обмена маршрутной информацией стека TCP/IP

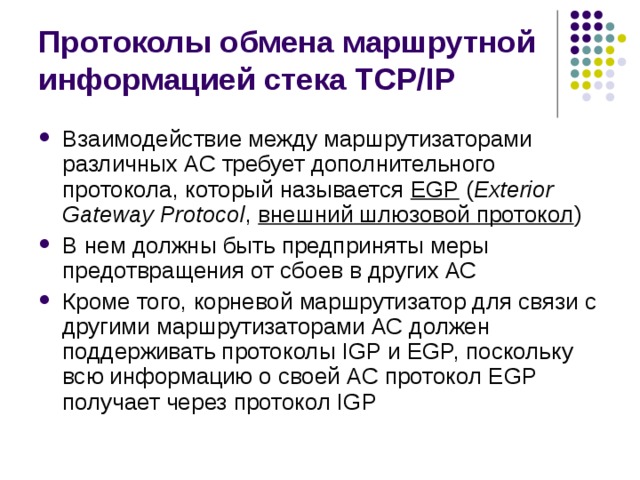

• Взаимодействие между маршрутизаторами различных АС требует дополнительного протокола, который называется EGP ( Exterior Gateway Protocol , внешний шлюзовой протокол )
• В нем должны быть предприняты меры предотвращения от сбоев в других АС
• Кроме того, корневой маршрутизатор для связи с другими маршрутизаторами АС должен поддерживать протоколы IGP и EGP, поскольку всю информацию о своей АС протокол EGP получает через протокол IGP

Протоколы обмена маршрутной информацией стека TCP/IP

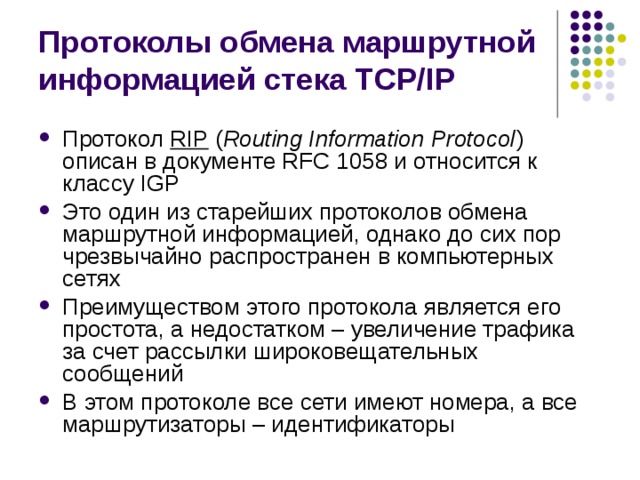

• Протокол RIP ( Routing Information Protocol ) описан в документе RFC 1058 и относится к классу IGP
• Это один из старейших протоколов обмена маршрутной информацией, однако до сих пор чрезвычайно распространен в компьютерных сетях
• Преимуществом этого протокола является его простота, а недостатком – увеличение трафика за счет рассылки широковещательных сообщений
• В этом протоколе все сети имеют номера, а все маршрутизаторы – идентификаторы

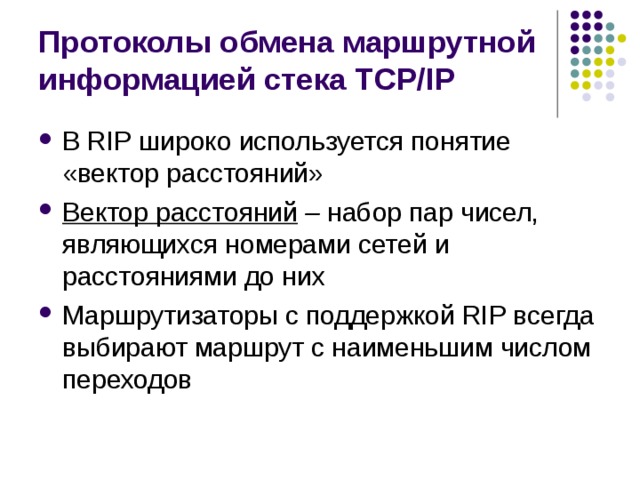

Протоколы обмена маршрутной информацией стека TCP/IP

• В RIP широко используется понятие «вектор расстояний»
• Вектор расстояний – набор пар чисел, являющихся номерами сетей и расстояниями до них
• Маршрутизаторы с поддержкой RIP всегда выбирают маршрут с наименьшим числом переходов

Протоколы обмена маршрутной информацией стека TCP/IP

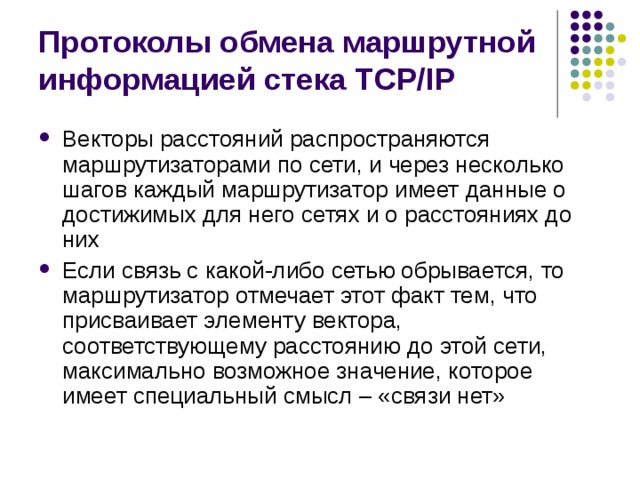

• Векторы расстояний распространяются маршрутизаторами по сети, и через несколько шагов каждый маршрутизатор имеет данные о достижимых для него сетях и о расстояниях до них
• Если связь с какой-либо сетью обрывается, то маршрутизатор отмечает этот факт тем, что присваивает элементу вектора, соответствующему расстоянию до этой сети, максимально возможное значение, которое имеет специальный смысл – «связи нет»

Протоколы обмена маршрутной информацией стека TCP/IP

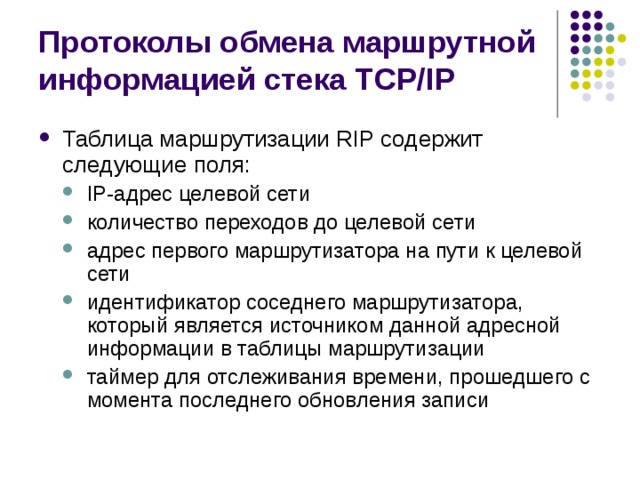

• Таблица маршрутизации RIP содержит следующие поля:

• IP-адрес целевой сети количество переходов до целевой сети адрес первого маршрутизатора на пути к целевой сети идентификатор соседнего маршрутизатора, который является источником данной адресной информации в таблицы маршрутизации таймер для отслеживания времени, прошедшего с момента последнего обновления записи
• IP-адрес целевой сети
• количество переходов до целевой сети
• адрес первого маршрутизатора на пути к целевой сети
• идентификатор соседнего маршрутизатора, который является источником данной адресной информации в таблицы маршрутизации
• таймер для отслеживания времени, прошедшего с момента последнего обновления записи

Протоколы обмена маршрутной информацией стека TCP/IP

• Протокол RIP для передачи сообщений использует дейтаграммы UDP и протокольный порт 520
• Полное сообщение протокола RIP инкапсулируется в поле данных дейтаграммы, которая инкапсулируется в IP-дейтаграмму

Протоколы обмена маршрутной информацией стека TCP/IP

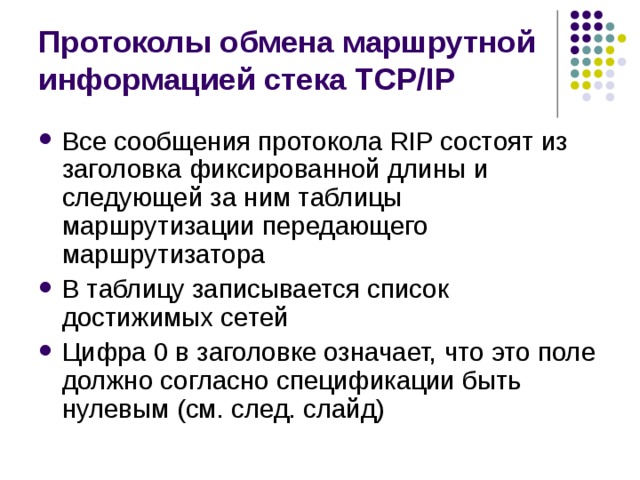

• Все сообщения протокола RIP состоят из заголовка фиксированной длины и следующей за ним таблицы маршрутизации передающего маршрутизатора
• В таблицу записывается список достижимых сетей
• Цифра 0 в заголовке означает, что это поле должно согласно спецификации быть нулевым (см. след. слайд)

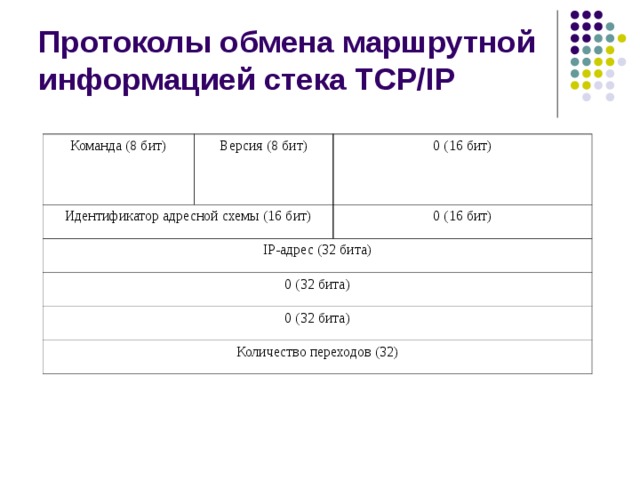

Протоколы обмена маршрутной информацией стека TCP/IP

Команда (8 бит)

Версия (8 бит)

Идентификатор адресной схемы (16 бит)

0 (16 бит)

IP- адрес (32 бита)

0 (16 бит)

0 (32 бита)

0 (32 бита)

Количество переходов (32)

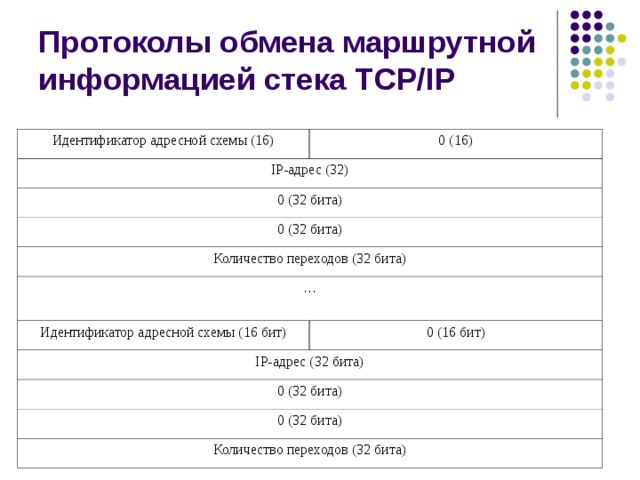

Протоколы обмена маршрутной информацией стека TCP/IP

Идентификатор адресной схемы (16)

0 (16)

IP- адрес (32)

0 (32 бита)

0 (32 бита)

Количество переходов (32 бита)

…

Идентификатор адресной схемы (16 бит)

0 (16 бит)

IP- адрес (32 бита)

0 (32 бита)

0 (32 бита)

Количество переходов (32 бита)

Протоколы обмена маршрутной информацией стека TCP/IP

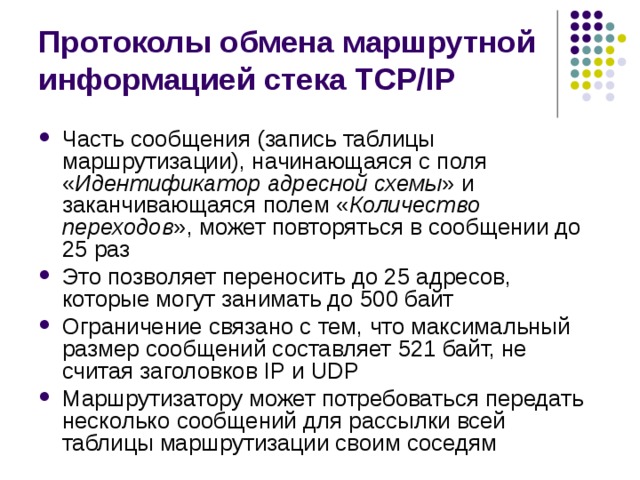

• Часть сообщения (запись таблицы маршрутизации), начинающаяся с поля « Идентификатор адресной схемы » и заканчивающаяся полем « Количество переходов », может повторяться в сообщении до 25 раз
• Это позволяет переносить до 25 адресов, которые могут занимать до 500 байт
• Ограничение связано с тем, что максимальный размер сообщений составляет 521 байт, не считая заголовков IP и UDP
• Маршрутизатору может потребоваться передать несколько сообщений для рассылки всей таблицы маршрутизации своим соседям

Протоколы обмена маршрутной информацией стека TCP/IP

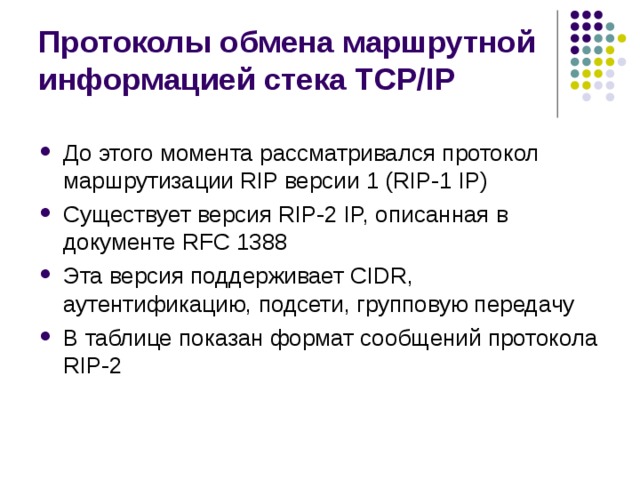

• До этого момента рассматривался протокол маршрутизации RIP версии 1 (RIP-1 IP)
• Существует версия RIP-2 IP, описанная в документе RFC 1388
• Эта версия поддерживает CIDR, аутентификацию, подсети, групповую передачу
• В таблице показан формат сообщений протокола RIP-2

Протоколы обмена маршрутной информацией стека TCP/IP

Протоколы обмена маршрутной информацией стека TCP/IP

• В версии RIP-1 есть нулевые неиспользуемые поля, что позволяет задействовать их в версии 2
• Протокол RIP-2 IP наследует все поля первой версии и добавляет:

• « Домен маршрутизации » используется вместе с полем « Следующий переход » для совместной работы нескольких АС в едином домене маршрутизации « Маска подсети » - двоичное число, содержащее единицы в тех разрядах, которые относятся к РСП. Маска делит IP-адрес на номер подсети и номер устройства внутри этой подсети и позволяет выполнять маршрутизации в сформированной структуре подсетей; « Метка маршрута » служит для идентификации внешних маршрутов и задействуется в таких протоколах, как EGP или BGP
• « Домен маршрутизации » используется вместе с полем « Следующий переход » для совместной работы нескольких АС в едином домене маршрутизации
• « Маска подсети » - двоичное число, содержащее единицы в тех разрядах, которые относятся к РСП. Маска делит IP-адрес на номер подсети и номер устройства внутри этой подсети и позволяет выполнять маршрутизации в сформированной структуре подсетей;
• « Метка маршрута » служит для идентификации внешних маршрутов и задействуется в таких протоколах, как EGP или BGP

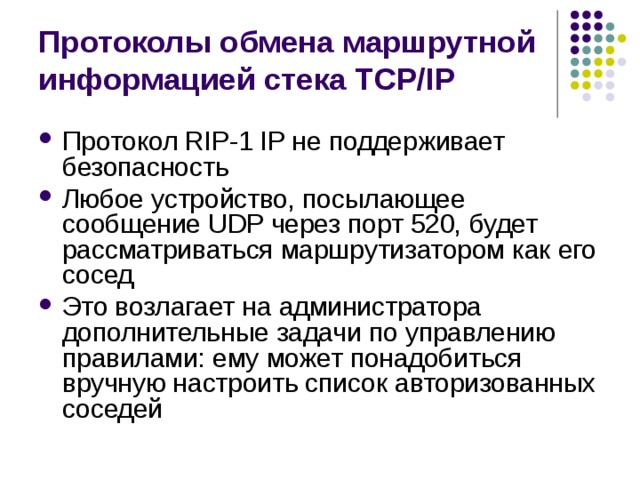

Протоколы обмена маршрутной информацией стека TCP/IP

• Протокол RIP-1 IP не поддерживает безопасность
• Любое устройство, посылающее сообщение UDP через порт 520, будет рассматриваться маршрутизатором как его сосед
• Это возлагает на администратора дополнительные задачи по управлению правилами: ему может понадобиться вручную настроить список авторизованных соседей

Протоколы обмена маршрутной информацией стека TCP/IP

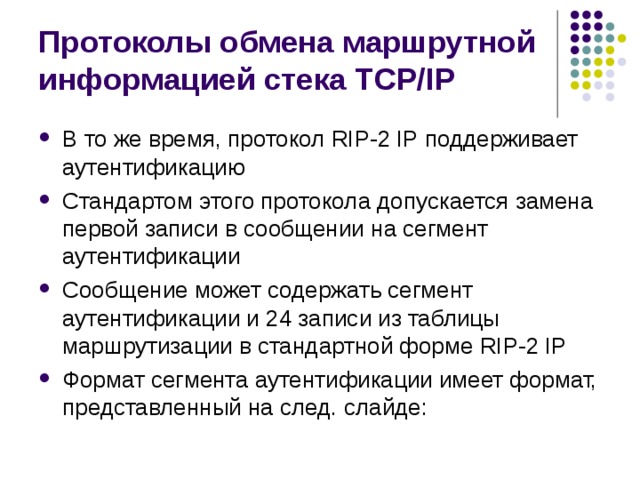

• В то же время, протокол RIP-2 IP поддерживает аутентификацию
• Стандартом этого протокола допускается замена первой записи в сообщении на сегмент аутентификации
• Сообщение может содержать сегмент аутентификации и 24 записи из таблицы маршрутизации в стандартной форме RIP-2 IP
• Формат сегмента аутентификации имеет формат, представленный на след. слайде:

Протоколы обмена маршрутной информацией стека TCP/IP

• Поле «Идентификатор адресной схемы» равно 0xFFFFFF
• Затем указывается тип схемы аутентификации, а следующие 16 бит отводятся под данные аутентификации
• После получения сообщения маршрутизаторы проверяют сегмент аутентификации и будут игнорировать любые сообщения с некорректной аутентификацией

Протоколы обмена маршрутной информацией стека TCP/IP

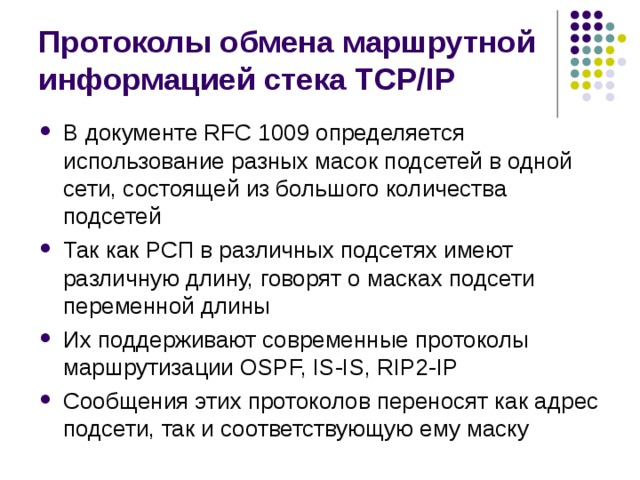

• В документе RFC 1009 определяется использование разных масок подсетей в одной сети, состоящей из большого количества подсетей
• Так как РСП в различных подсетях имеют различную длину, говорят о масках подсети переменной длины
• Их поддерживают современные протоколы маршрутизации OSPF, IS-IS, RIP2-IP
• Сообщения этих протоколов переносят как адрес подсети, так и соответствующую ему маску

Протоколы обмена маршрутной информацией стека TCP/IP

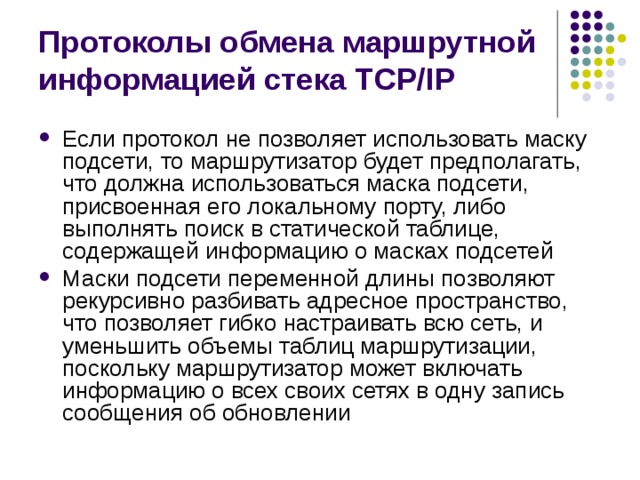

• Если протокол не позволяет использовать маску подсети, то маршрутизатор будет предполагать, что должна использоваться маска подсети, присвоенная его локальному порту, либо выполнять поиск в статической таблице, содержащей информацию о масках подсетей
• Маски подсети переменной длины позволяют рекурсивно разбивать адресное пространство, что позволяет гибко настраивать всю сеть, и уменьшить объемы таблиц маршрутизации, поскольку маршрутизатор может включать информацию о всех своих сетях в одну запись сообщения об обновлении

Протоколы обмена маршрутной информацией стека TCP/IP

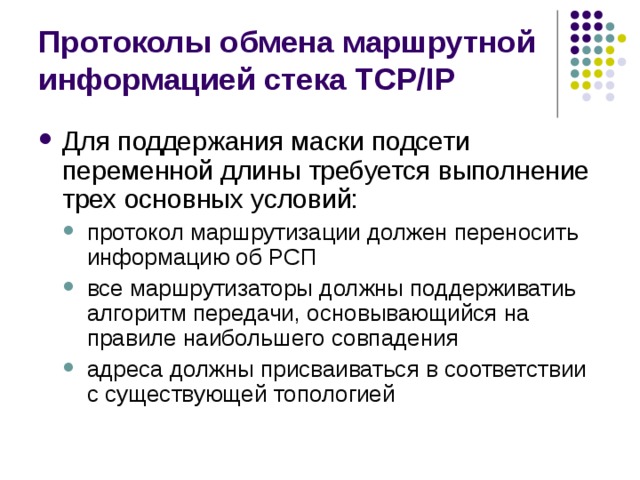

• Для поддержания маски подсети переменной длины требуется выполнение трех основных условий:

• протокол маршрутизации должен переносить информацию об РСП все маршрутизаторы должны поддерживатиь алгоритм передачи, основывающийся на правиле наибольшего совпадения адреса должны присваиваться в соответствии с существующей топологией
• протокол маршрутизации должен переносить информацию об РСП
• все маршрутизаторы должны поддерживатиь алгоритм передачи, основывающийся на правиле наибольшего совпадения
• адреса должны присваиваться в соответствии с существующей топологией

Протоколы обмена маршрутной информацией стека TCP/IP

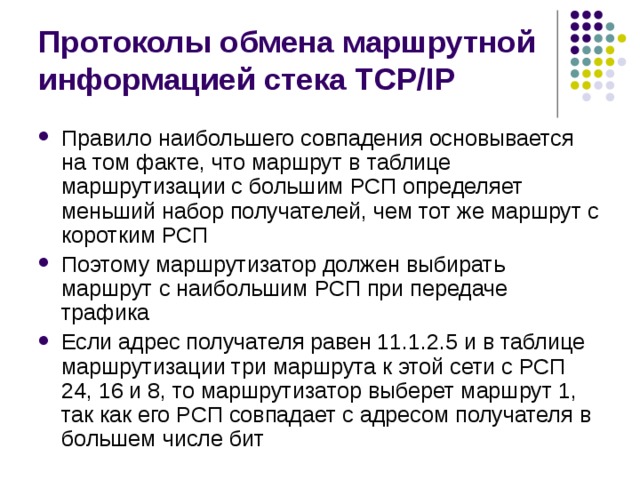

• Правило наибольшего совпадения основывается на том факте, что маршрут в таблице маршрутизации с большим РСП определяет меньший набор получателей, чем тот же маршрут с коротким РСП
• Поэтому маршрутизатор должен выбирать маршрут с наибольшим РСП при передаче трафика
• Если адрес получателя равен 11.1.2.5 и в таблице маршрутизации три маршрута к этой сети с РСП 24, 16 и 8, то маршрутизатор выберет маршрут 1, так как его РСП совпадает с адресом получателя в большем числе бит

Протоколы обмена маршрутной информацией стека TCP/IP

Протоколы обмена маршрутной информацией стека TCP/IP

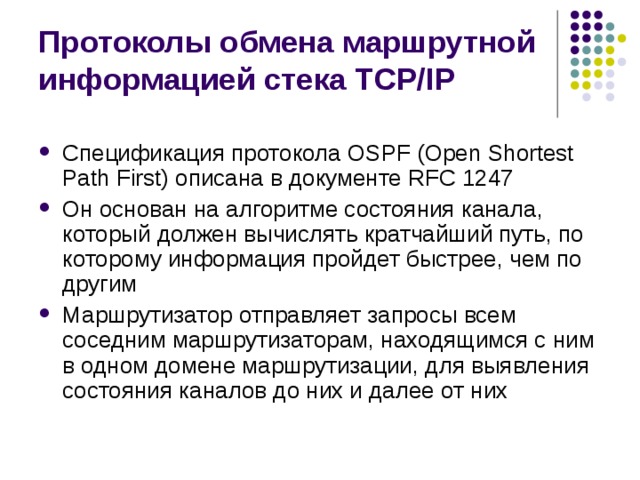

• Спецификация протокола OSPF (Open Shortest Path First) описана в документе RFC 1247
• Он основан на алгоритме состояния канала, который должен вычислять кратчайший путь, по которому информация пройдет быстрее, чем по другим
• Маршрутизатор отправляет запросы всем соседним маршрутизаторам, находящимся с ним в одном домене маршрутизации, для выявления состояния каналов до них и далее от них

Протоколы обмена маршрутной информацией стека TCP/IP

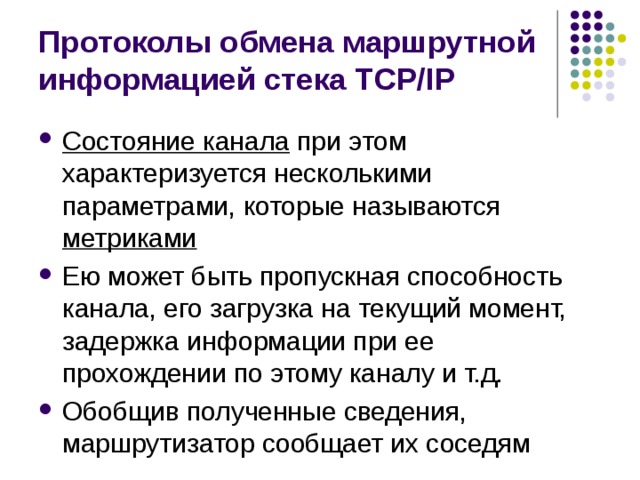

• Состояние канала при этом характеризуется несколькими параметрами, которые называются метриками
• Ею может быть пропускная способность канала, его загрузка на текущий момент, задержка информации при ее прохождении по этому каналу и т.д.
• Обобщив полученные сведения, маршрутизатор сообщает их соседям

Протоколы обмена маршрутной информацией стека TCP/IP

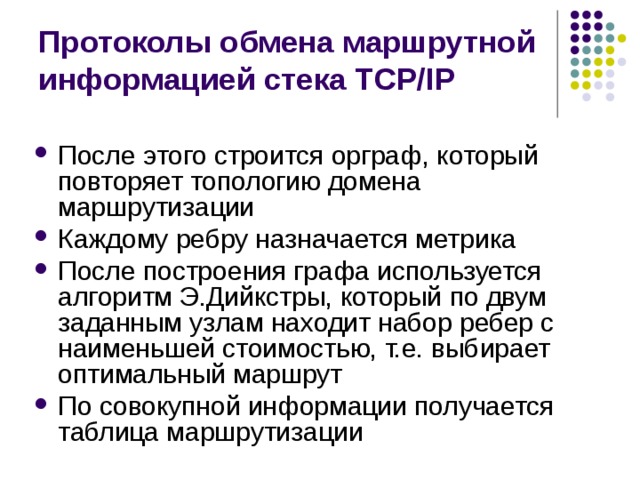

• После этого строится орграф, который повторяет топологию домена маршрутизации
• Каждому ребру назначается метрика
• После построения графа используется алгоритм Э.Дийкстры, который по двум заданным узлам находит набор ребер с наименьшей стоимостью, т.е. выбирает оптимальный маршрут
• По совокупной информации получается таблица маршрутизации

Протоколы обмена маршрутной информацией стека TCP/IP

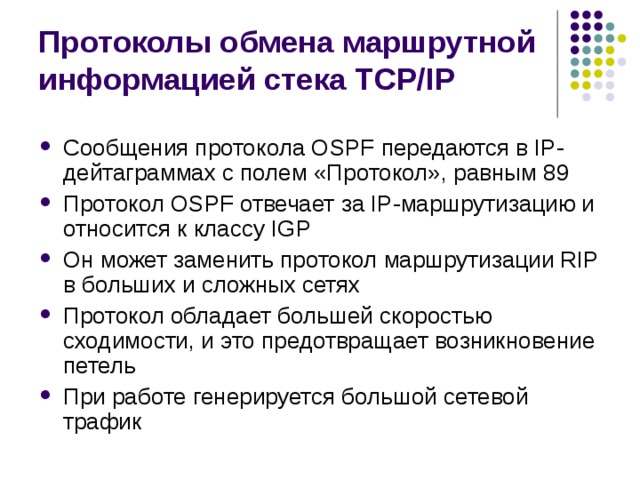

• Сообщения протокола OSPF передаются в IP-дейтаграммах с полем «Протокол», равным 89
• Протокол OSPF отвечает за IP-маршрутизацию и относится к классу IGP
• Он может заменить протокол маршрутизации RIP в больших и сложных сетях
• Протокол обладает большей скоростью сходимости, и это предотвращает возникновение петель
• При работе генерируется большой сетевой трафик

Протоколы обмена маршрутной информацией стека TCP/IP

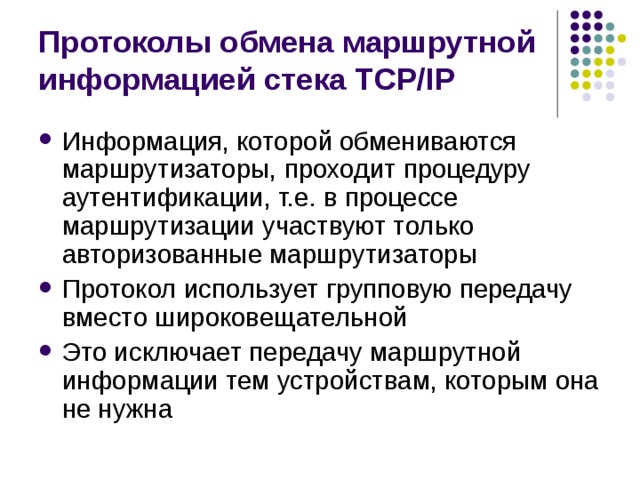

• Информация, которой обмениваются маршрутизаторы, проходит процедуру аутентификации, т.е. в процессе маршрутизации участвуют только авторизованные маршрутизаторы
• Протокол использует групповую передачу вместо широковещательной
• Это исключает передачу маршрутной информации тем устройствам, которым она не нужна

Протоколы обмена маршрутной информацией стека TCP/IP

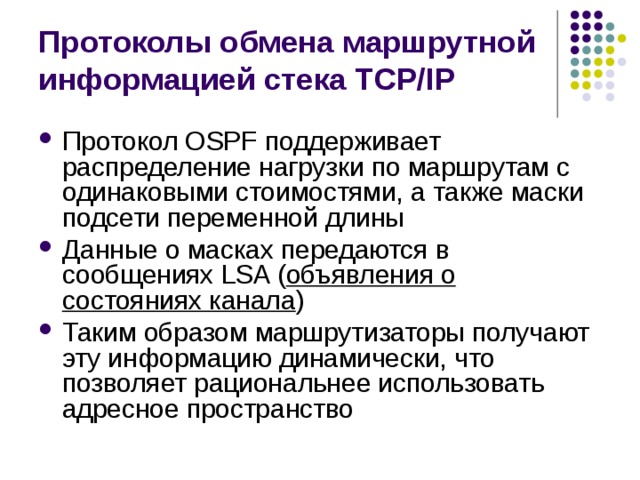

• Протокол OSPF поддерживает распределение нагрузки по маршрутам с одинаковыми стоимостями, а также маски подсети переменной длины
• Данные о масках передаются в сообщениях LSA ( объявления о состояниях канала )
• Таким образом маршрутизаторы получают эту информацию динамически, что позволяет рациональнее использовать адресное пространство

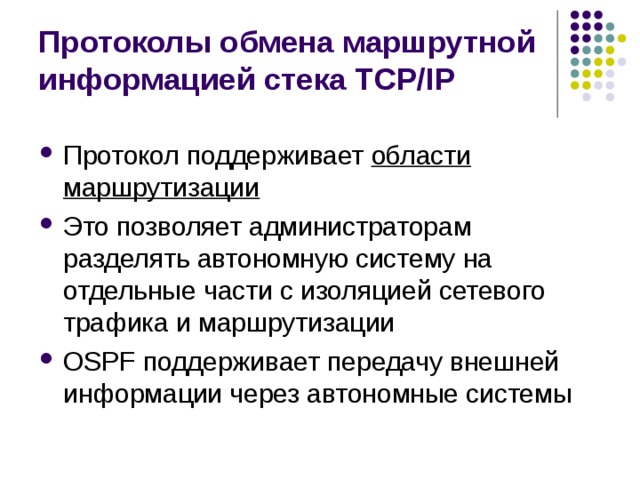

Протоколы обмена маршрутной информацией стека TCP/IP

• области маршрутизации

Протоколы обмена маршрутной информацией стека TCP/IP

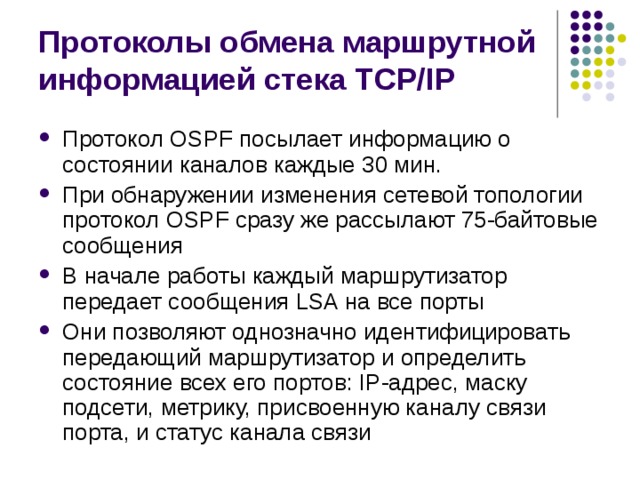

• Протокол OSPF посылает информацию о состоянии каналов каждые 30 мин.
• При обнаружении изменения сетевой топологии протокол OSPF сразу же рассылают 75-байтовые сообщения
• В начале работы каждый маршрутизатор передает сообщения LSA на все порты
• Они позволяют однозначно идентифицировать передающий маршрутизатор и определить состояние всех его портов: IP-адрес, маску подсети, метрику, присвоенную каналу связи порта, и статус канала связи

Протоколы обмена маршрутной информацией стека TCP/IP

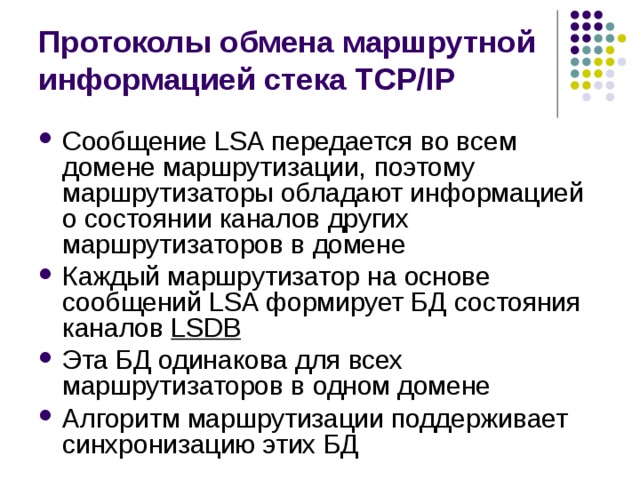

• Сообщение LSA передается во всем домене маршрутизации, поэтому маршрутизаторы обладают информацией о состоянии каналов других маршрутизаторов в домене
• Каждый маршрутизатор на основе сообщений LSA формирует БД состояния каналов LSDB
• Эта БД одинакова для всех маршрутизаторов в одном домене
• Алгоритм маршрутизации поддерживает синхронизацию этих БД

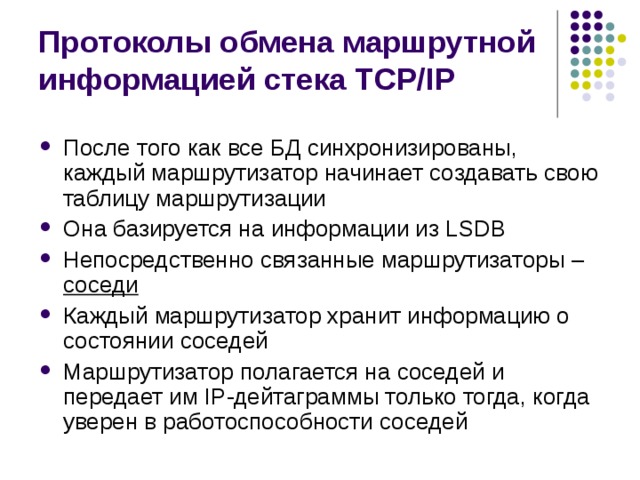

Протоколы обмена маршрутной информацией стека TCP/IP

• После того как все БД синхронизированы, каждый маршрутизатор начинает создавать свою таблицу маршрутизации
• Она базируется на информации из LSDB
• Непосредственно связанные маршрутизаторы – соседи
• Каждый маршрутизатор хранит информацию о состоянии соседей
• Маршрутизатор полагается на соседей и передает им IP-дейтаграммы только тогда, когда уверен в работоспособности соседей

Протоколы обмена маршрутной информацией стека TCP/IP

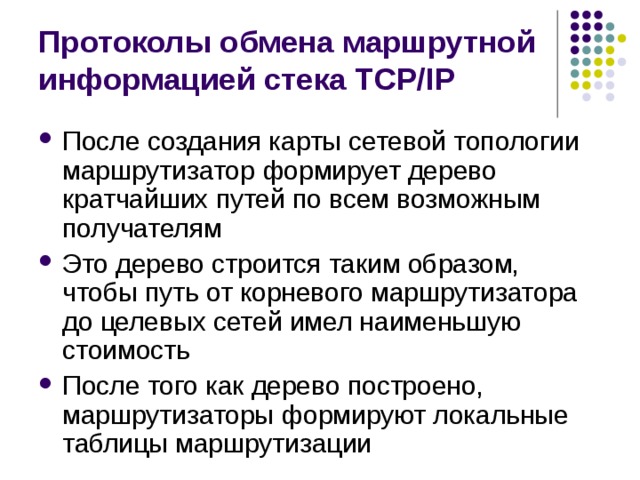

• После создания карты сетевой топологии маршрутизатор формирует дерево кратчайших путей по всем возможным получателям
• Это дерево строится таким образом, чтобы путь от корневого маршрутизатора до целевых сетей имел наименьшую стоимость
• После того как дерево построено, маршрутизаторы формируют локальные таблицы маршрутизации

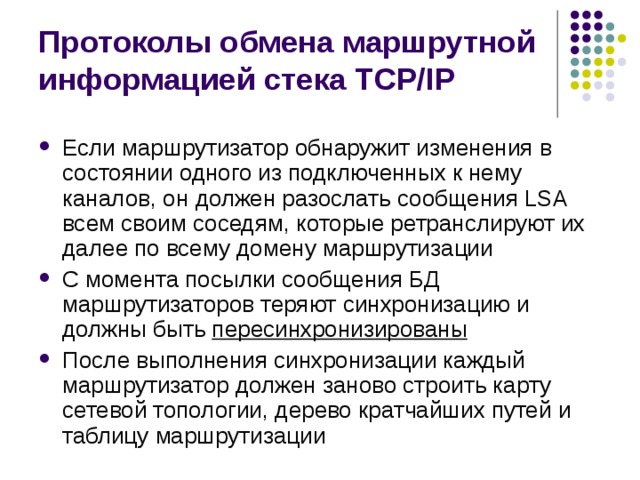

Протоколы обмена маршрутной информацией стека TCP/IP

• Если маршрутизатор обнаружит изменения в состоянии одного из подключенных к нему каналов, он должен разослать сообщения LSA всем своим соседям, которые ретранслируют их далее по всему домену маршрутизации
• С момента посылки сообщения БД маршрутизаторов теряют синхронизацию и должны быть пересинхронизированы
• После выполнения синхронизации каждый маршрутизатор должен заново строить карту сетевой топологии, дерево кратчайших путей и таблицу маршрутизации

Протоколы обмена маршрутной информацией стека TCP/IP

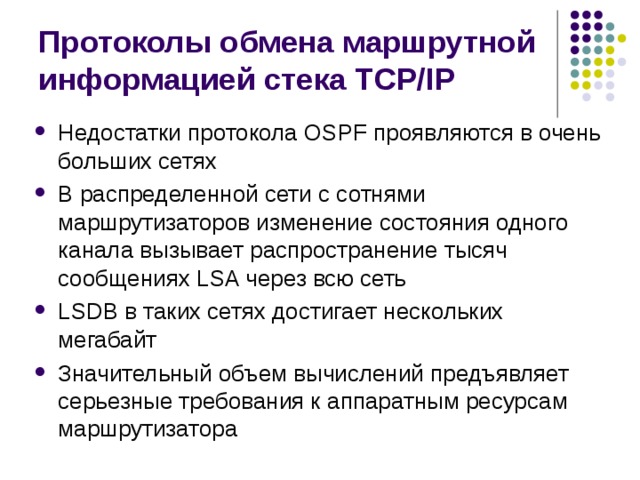

• Недостатки протокола OSPF проявляются в очень больших сетях
• В распределенной сети с сотнями маршрутизаторов изменение состояния одного канала вызывает распространение тысяч сообщениях LSA через всю сеть
• LSDB в таких сетях достигает нескольких мегабайт
• Значительный объем вычислений предъявляет серьезные требования к аппаратным ресурсам маршрутизатора

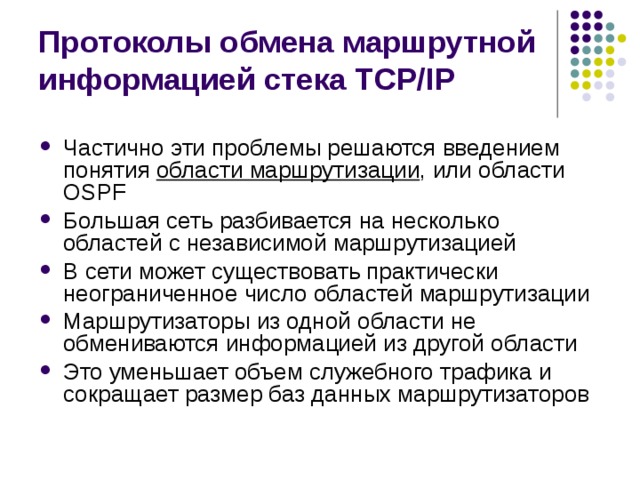

Протоколы обмена маршрутной информацией стека TCP/IP

• Частично эти проблемы решаются введением понятия области маршрутизации , или области OSPF
• Большая сеть разбивается на несколько областей с независимой маршрутизацией
• В сети может существовать практически неограниченное число областей маршрутизации
• Маршрутизаторы из одной области не обмениваются информацией из другой области
• Это уменьшает объем служебного трафика и сокращает размер баз данных маршрутизаторов

Протоколы обмена маршрутной информацией стека TCP/IP

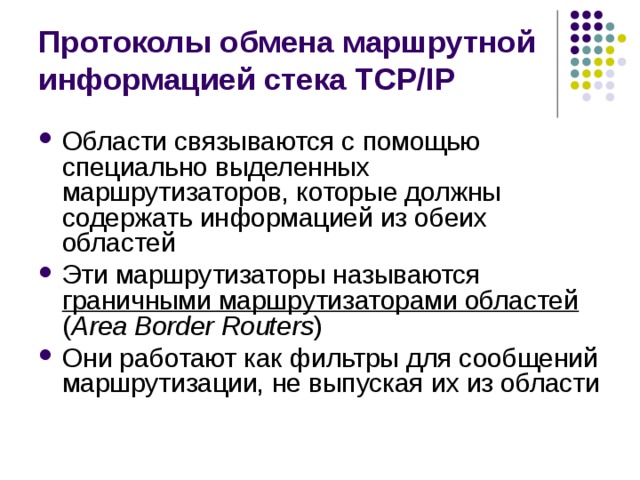

• Области связываются с помощью специально выделенных маршрутизаторов, которые должны содержать информацией из обеих областей
• Эти маршрутизаторы называются граничными маршрутизаторами областей ( Area Border Routers )
• Они работают как фильтры для сообщений маршрутизации, не выпуская их из области

Протоколы обмена маршрутной информацией стека TCP/IP

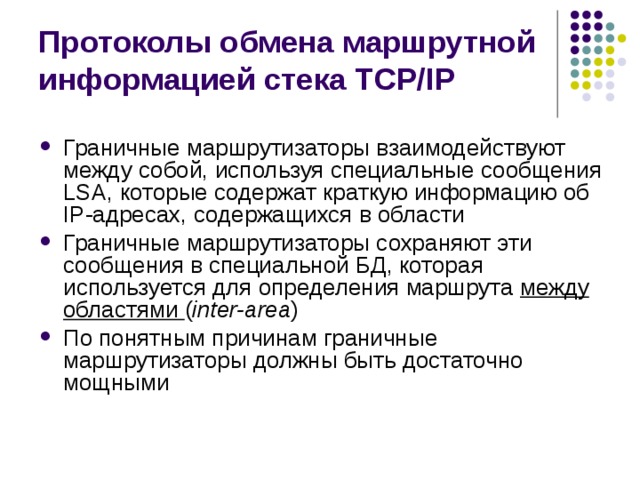

• Граничные маршрутизаторы взаимодействуют между собой, используя специальные сообщения LSA, которые содержат краткую информацию об IP-адресах, содержащихся в области
• Граничные маршрутизаторы сохраняют эти сообщения в специальной БД, которая используется для определения маршрута между областями ( inter-area )
• По понятным причинам граничные маршрутизаторы должны быть достаточно мощными

Протоколы обмена маршрутной информацией стека TCP/IP

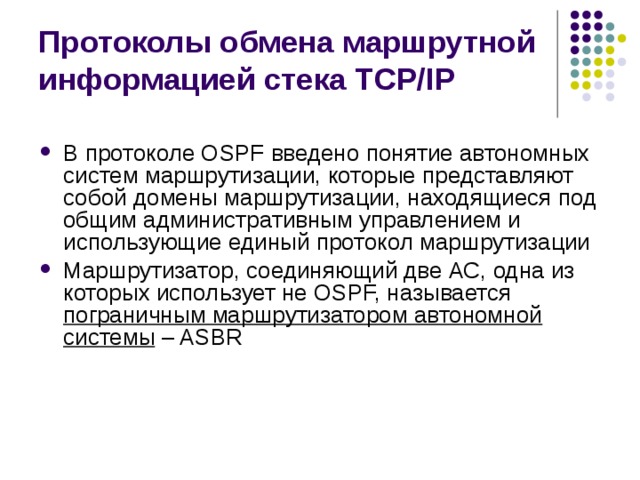

• В протоколе OSPF введено понятие автономных систем маршрутизации, которые представляют собой домены маршрутизации, находящиеся под общим административным управлением и использующие единый протокол маршрутизации
• Маршрутизатор, соединяющий две АС, одна из которых использует не OSPF, называется пограничным маршрутизатором автономной системы – ASBR

Протоколы обмена маршрутной информацией стека TCP/IP

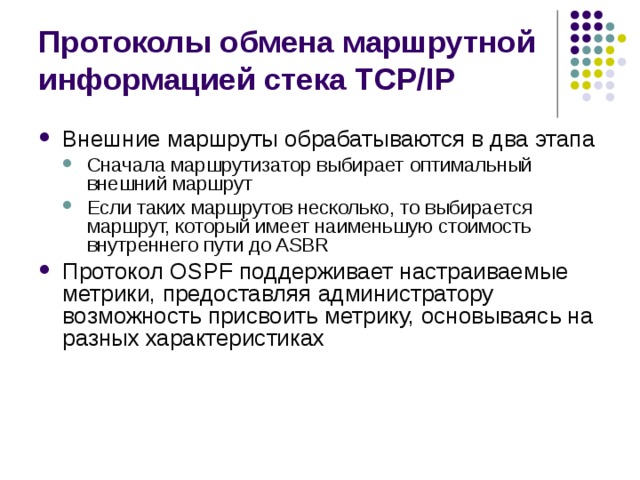

• Внешние маршруты обрабатываются в два этапа

• Сначала маршрутизатор выбирает оптимальный внешний маршрут Если таких маршрутов несколько, то выбирается маршрут, который имеет наименьшую стоимость внутреннего пути до ASBR
• Сначала маршрутизатор выбирает оптимальный внешний маршрут
• Если таких маршрутов несколько, то выбирается маршрут, который имеет наименьшую стоимость внутреннего пути до ASBR

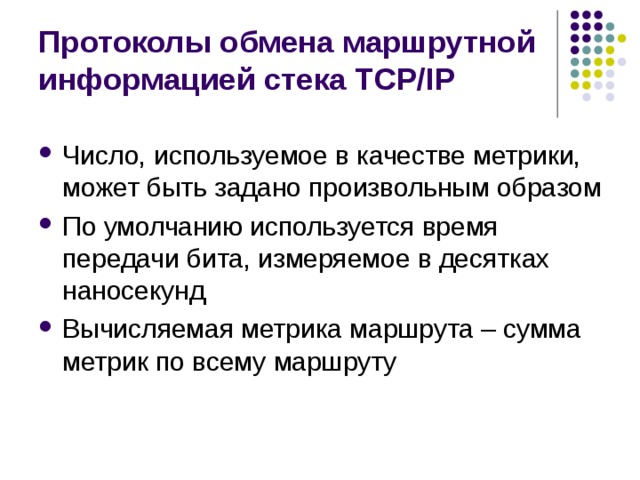

• Протокол OSPF поддерживает настраиваемые метрики, предоставляя администратору возможность присвоить метрику, основываясь на разных характеристиках

Протоколы обмена маршрутной информацией стека TCP/IP

Протоколы обмена маршрутной информацией стека TCP/IP

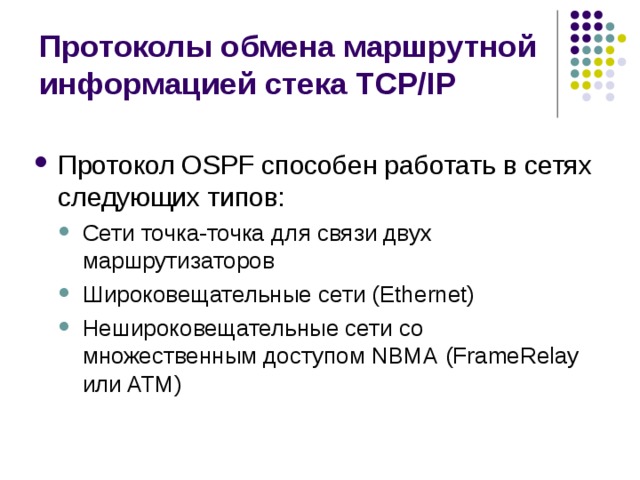

• Протокол OSPF способен работать в сетях следующих типов:

• Сети точка-точка для связи двух маршрутизаторов Широковещательные сети (Ethernet) Нешироковещательные сети со множественным доступом NBMA (FrameRelay или ATM)
• Сети точка-точка для связи двух маршрутизаторов
• Широковещательные сети (Ethernet)
• Нешироковещательные сети со множественным доступом NBMA (FrameRelay или ATM)

Протоколы обмена маршрутной информацией стека TCP/IP

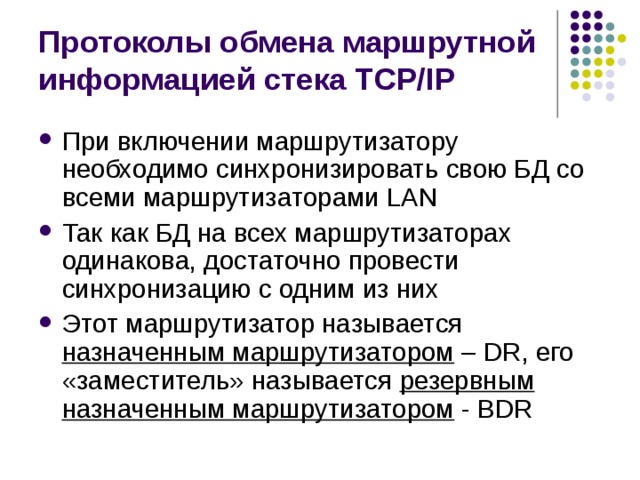

• При включении маршрутизатору необходимо синхронизировать свою БД со всеми маршрутизаторами LAN
• Так как БД на всех маршрутизаторах одинакова, достаточно провести синхронизацию с одним из них
• Этот маршрутизатор называется назначенным маршрутизатором – DR, его «заместитель» называется резервным назначенным маршрутизатором - BDR

Протоколы обмена маршрутной информацией стека TCP/IP

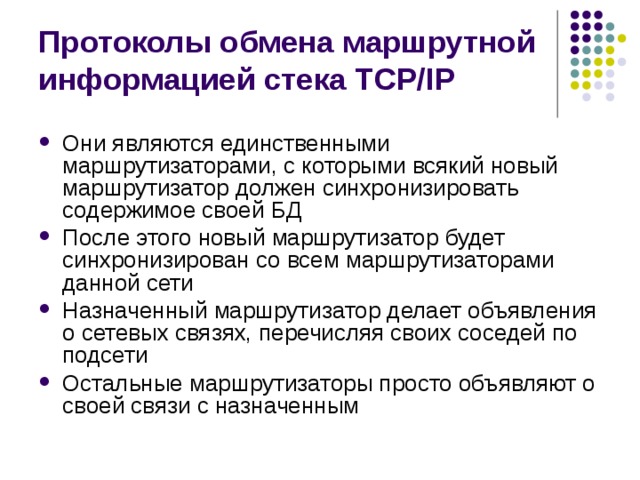

• Они являются единственными маршрутизаторами, с которыми всякий новый маршрутизатор должен синхронизировать содержимое своей БД
• После этого новый маршрутизатор будет синхронизирован со всем маршрутизаторами данной сети
• Назначенный маршрутизатор делает объявления о сетевых связях, перечисляя своих соседей по подсети
• Остальные маршрутизаторы просто объявляют о своей связи с назначенным

Протоколы обмена маршрутной информацией стека TCP/IP

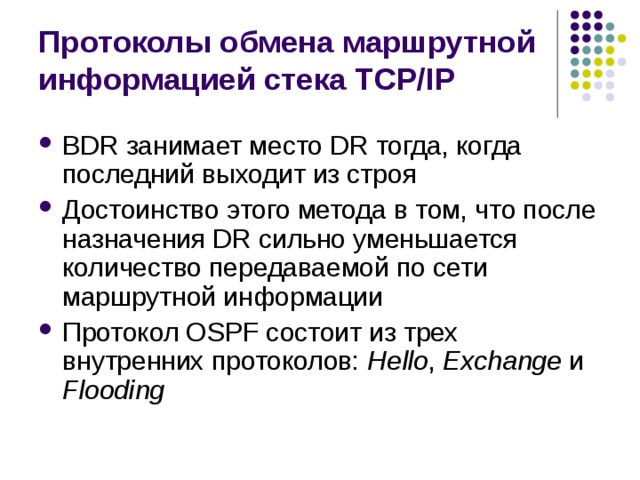

• BDR занимает место DR тогда, когда последний выходит из строя
• Достоинство этого метода в том, что после назначения DR сильно уменьшается количество передаваемой по сети маршрутной информации
• Протокол OSPF состоит из трех внутренних протоколов: Hello , Exchange и Flooding

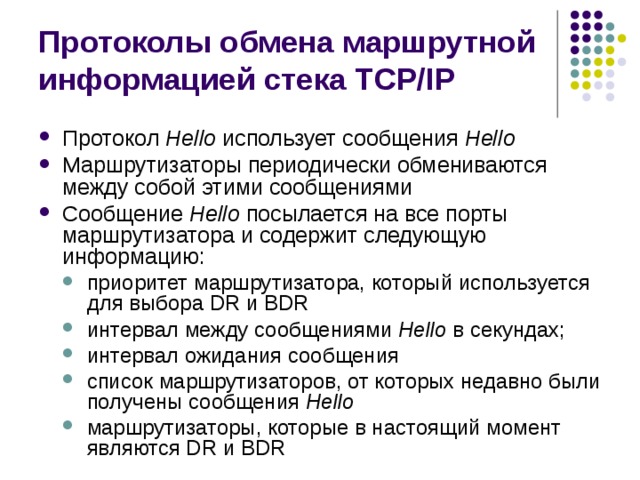

Протоколы обмена маршрутной информацией стека TCP/IP

• Протокол Hello использует сообщения Hello
• Маршрутизаторы периодически обмениваются между собой этими сообщениями
• Сообщение Hello посылается на все порты маршрутизатора и содержит следующую информацию:

• приоритет маршрутизатора, который используется для выбора DR и BDR интервал между сообщениями Hello в секундах; интервал ожидания сообщения список маршрутизаторов, от которых недавно были получены сообщения Hello маршрутизаторы, которые в настоящий момент являются DR и BDR
• приоритет маршрутизатора, который используется для выбора DR и BDR
• интервал между сообщениями Hello в секундах;
• интервал ожидания сообщения
• список маршрутизаторов, от которых недавно были получены сообщения Hello
• маршрутизаторы, которые в настоящий момент являются DR и BDR

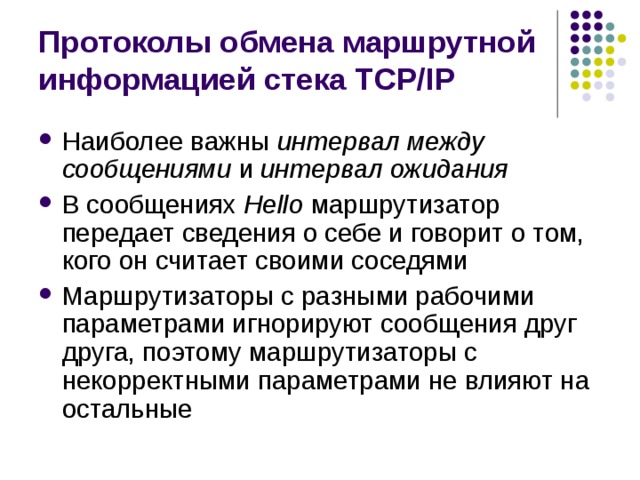

Протоколы обмена маршрутной информацией стека TCP/IP

• Наиболее важны интервал между сообщениями и интервал ожидания
• В сообщениях Hello маршрутизатор передает сведения о себе и говорит о том, кого он считает своими соседями
• Маршрутизаторы с разными рабочими параметрами игнорируют сообщения друг друга, поэтому маршрутизаторы с некорректными параметрами не влияют на остальные

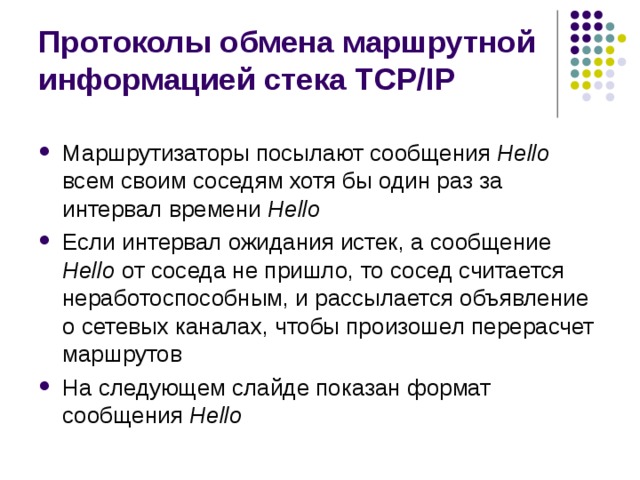

Протоколы обмена маршрутной информацией стека TCP/IP

• Маршрутизаторы посылают сообщения Hello всем своим соседям хотя бы один раз за интервал времени Hello
• Если интервал ожидания истек, а сообщение Hello от соседа не пришло, то сосед считается неработоспособным, и рассылается объявление о сетевых каналах, чтобы произошел перерасчет маршрутов
• На следующем слайде показан формат сообщения Hello

Протоколы обмена маршрутной информацией стека TCP/IP

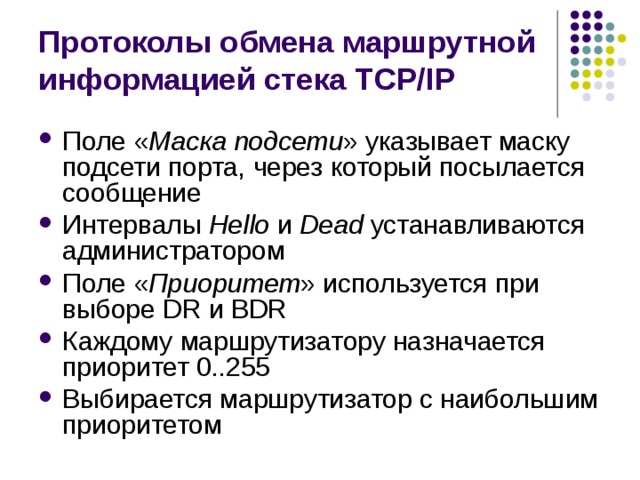

Протоколы обмена маршрутной информацией стека TCP/IP

• Поле « Маска подсети » указывает маску подсети порта, через который посылается сообщение
• Интервалы Hello и Dead устанавливаются администратором
• Поле « Приоритет » используется при выборе DR и BDR
• Каждому маршрутизатору назначается приоритет 0..255
• Выбирается маршрутизатор с наибольшим приоритетом

Протоколы обмена маршрутной информацией стека TCP/IP

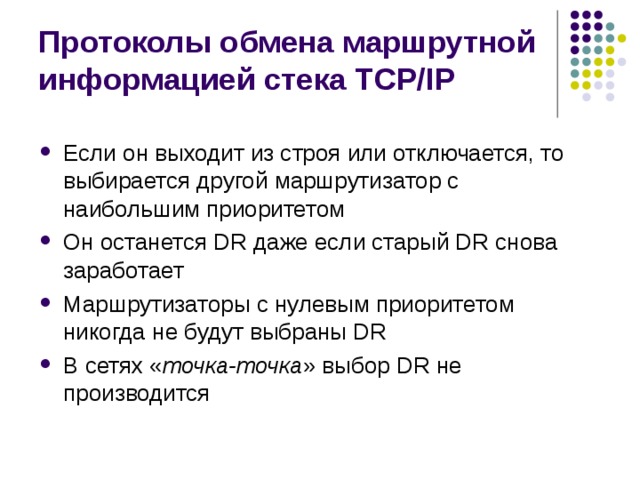

• Если он выходит из строя или отключается, то выбирается другой маршрутизатор с наибольшим приоритетом
• Он останется DR даже если старый DR снова заработает
• Маршрутизаторы с нулевым приоритетом никогда не будут выбраны DR
• В сетях « точка-точка » выбор DR не производится

Протоколы обмена маршрутной информацией стека TCP/IP

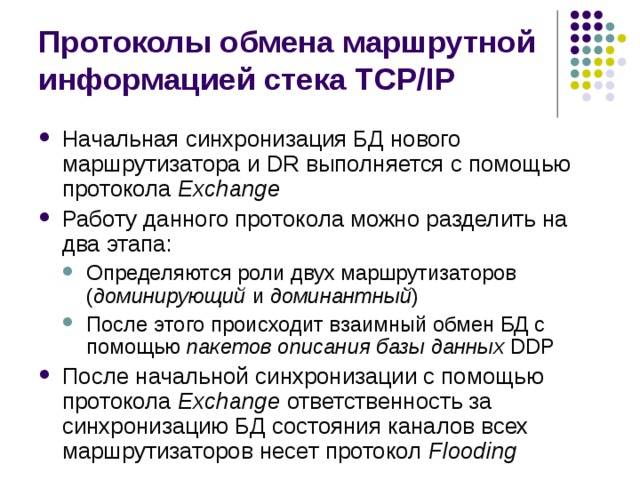

• Начальная синхронизация БД нового маршрутизатора и DR выполняется с помощью протокола Exchange
• Работу данного протокола можно разделить на два этапа:

• Определяются роли двух маршрутизаторов ( доминирующий и доминантный ) После этого происходит взаимный обмен БД с помощью пакетов описания базы данных DDP
• Определяются роли двух маршрутизаторов ( доминирующий и доминантный )
• После этого происходит взаимный обмен БД с помощью пакетов описания базы данных DDP

• После начальной синхронизации с помощью протокола Exchange ответственность за синхронизацию БД состояния каналов всех маршрутизаторов несет протокол Flooding

Протоколы обмена маршрутной информацией стека TCP/IP

• Для распространения по сети данных о состоянии каналов связи маршрутизаторы обмениваются сообщениями LSA, называемыми объявлениями о каналах сети и их состоянии NLA
• Маршрутизаторы обмениваются не только своими объявлениями, но и чужими объявлениями о каналах, получая полную информацию обо всех каналах

Протоколы обмена маршрутной информацией стека TCP/IP

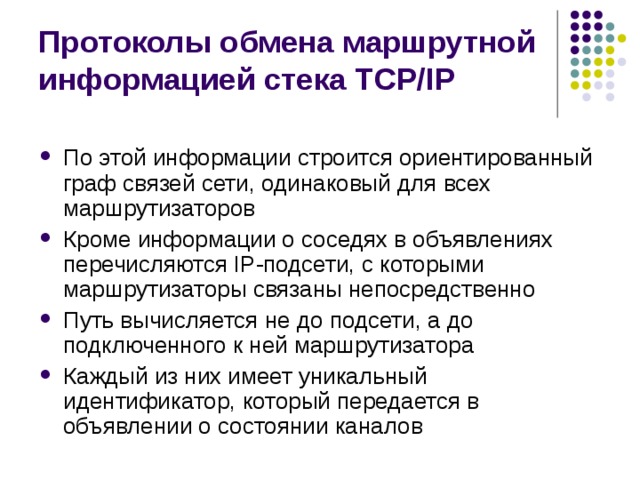

• По этой информации строится ориентированный граф связей сети, одинаковый для всех маршрутизаторов
• Кроме информации о соседях в объявлениях перечисляются IP-подсети, с которыми маршрутизаторы связаны непосредственно
• Путь вычисляется не до подсети, а до подключенного к ней маршрутизатора
• Каждый из них имеет уникальный идентификатор, который передается в объявлении о состоянии каналов

Протоколы обмена маршрутной информацией стека TCP/IP

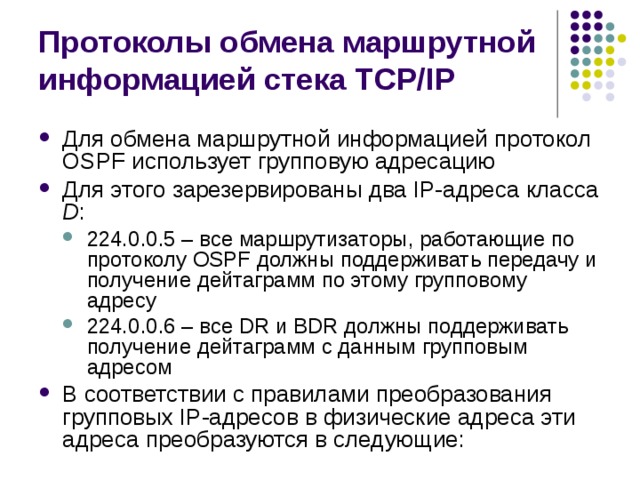

• Для обмена маршрутной информацией протокол OSPF использует групповую адресацию
• Для этого зарезервированы два IP-адреса класса D :

• 224.0.0.5 – все маршрутизаторы, работающие по протоколу OSPF должны поддерживать передачу и получение дейтаграмм по этому групповому адресу 224.0.0.6 – все DR и BDR должны поддерживать получение дейтаграмм с данным групповым адресом
• 224.0.0.5 – все маршрутизаторы, работающие по протоколу OSPF должны поддерживать передачу и получение дейтаграмм по этому групповому адресу
• 224.0.0.6 – все DR и BDR должны поддерживать получение дейтаграмм с данным групповым адресом

• В соответствии с правилами преобразования групповых IP-адресов в физические адреса эти адреса преобразуются в следующие:

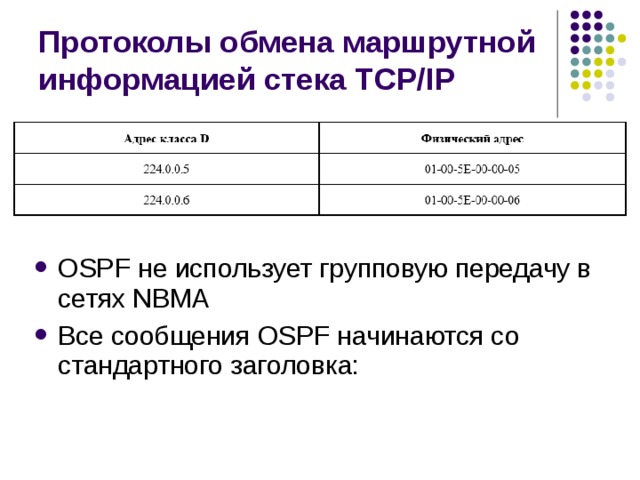

Протоколы обмена маршрутной информацией стека TCP/IP

Протоколы обмена маршрутной информацией стека TCP/IP

Протоколы обмена маршрутной информацией стека TCP/IP

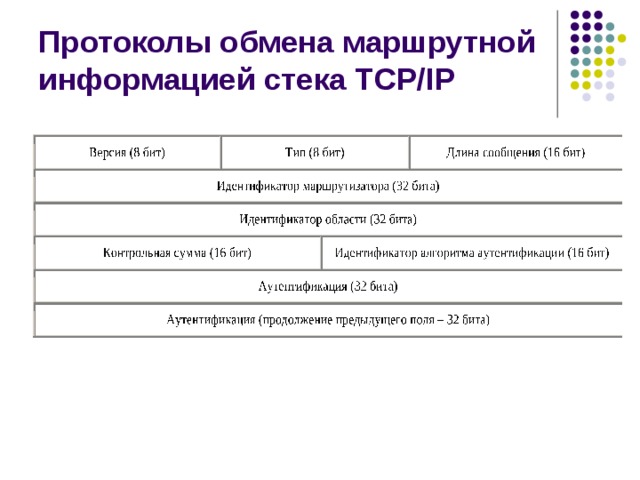

• Поля заголовка имеют следующие значения:

• « Версия » указывает на версию протокола OSPF « Тип » указывает на тип сообщения « Длина сообщения » - длина в байтах « Идентификатор маршрутизатора » - IP-адрес маршрутизатора « Идентификатор области » используется для указания области маршрутизации « Контрольная сумма » вычисляется для всего сообщения, кроме 8-байтового поля «Идентификатор алгоритма аутентификации» « Идентификатор алгоритма аутентификации » может принимать два значения: 0 – нет аутентификации; 1 – простая аутентификация
• « Версия » указывает на версию протокола OSPF
• « Тип » указывает на тип сообщения
• « Длина сообщения » - длина в байтах
• « Идентификатор маршрутизатора » - IP-адрес маршрутизатора
• « Идентификатор области » используется для указания области маршрутизации
• « Контрольная сумма » вычисляется для всего сообщения, кроме 8-байтового поля «Идентификатор алгоритма аутентификации»
• « Идентификатор алгоритма аутентификации » может принимать два значения: 0 – нет аутентификации; 1 – простая аутентификация

Протоколы обмена маршрутной информацией стека TCP/IP

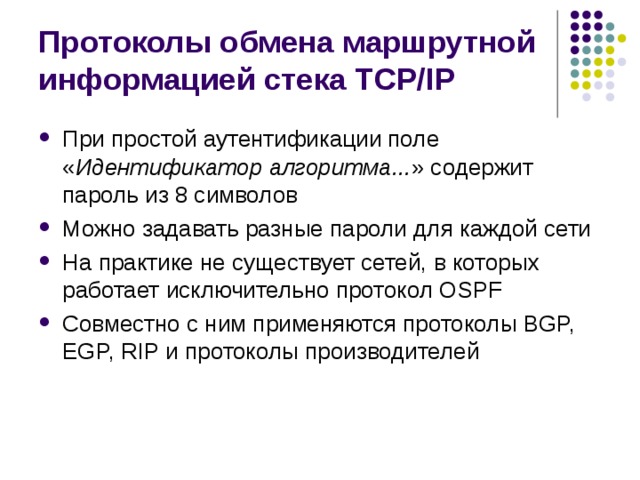

• При простой аутентификации поле « Идентификатор алгоритма... » содержит пароль из 8 символов
• Можно задавать разные пароли для каждой сети
• На практике не существует сетей, в которых работает исключительно протокол OSPF
• Совместно с ним применяются протоколы BGP, EGP, RIP и протоколы производителей

Протоколы обмена маршрутной информацией стека TCP/IP

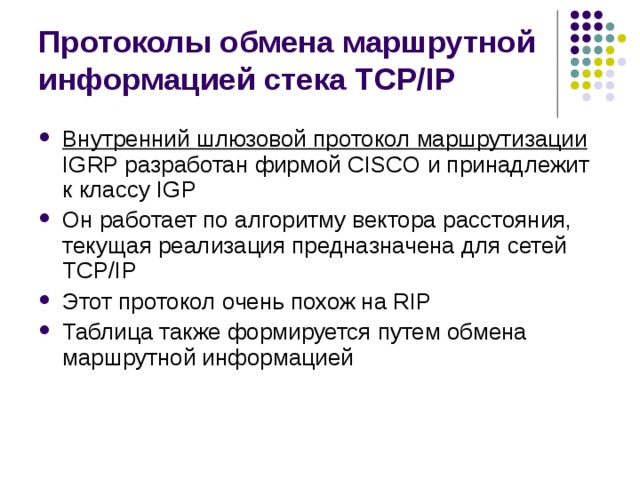

• Внутренний шлюзовой протокол маршрутизации IGRP разработан фирмой CISCO и принадлежит к классу IGP
• Он работает по алгоритму вектора расстояния, текущая реализация предназначена для сетей TCP/IP
• Этот протокол очень похож на RIP
• Таблица также формируется путем обмена маршрутной информацией

Протоколы обмена маршрутной информацией стека TCP/IP

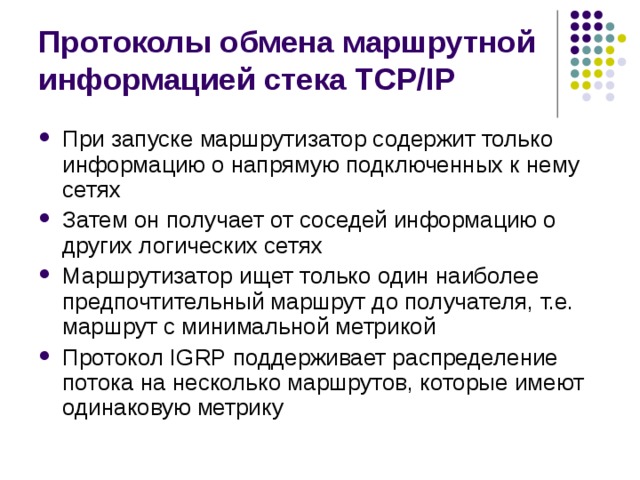

• При запуске маршрутизатор содержит только информацию о напрямую подключенных к нему сетях
• Затем он получает от соседей информацию о других логических сетях
• Маршрутизатор ищет только один наиболее предпочтительный маршрут до получателя, т.е. маршрут с минимальной метрикой
• Протокол IGRP поддерживает распределение потока на несколько маршрутов, которые имеют одинаковую метрику

Протоколы обмена маршрутной информацией стека TCP/IP

• Время задержки Пропускная способность канала Загруженность канала Надежность канала
• Время задержки
• Пропускная способность канала
• Загруженность канала
• Надежность канала

Протоколы обмена маршрутной информацией стека TCP/IP

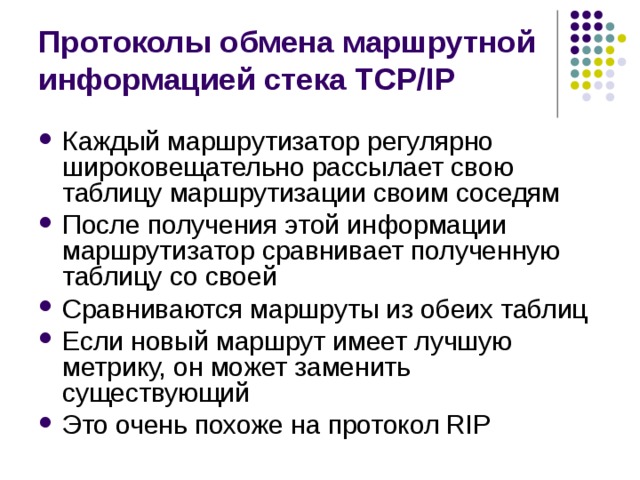

• Каждый маршрутизатор регулярно широковещательно рассылает свою таблицу маршрутизации своим соседям
• После получения этой информации маршрутизатор сравнивает полученную таблицу со своей
• Сравниваются маршруты из обеих таблиц
• Если новый маршрут имеет лучшую метрику, он может заменить существующий
• Это очень похоже на протокол RIP

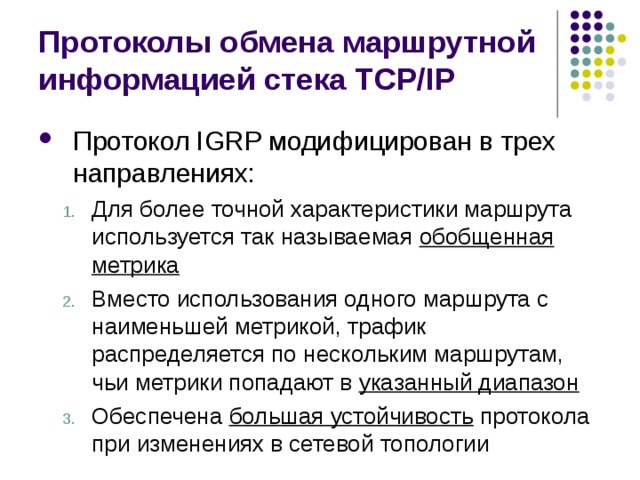

Протоколы обмена маршрутной информацией стека TCP/IP

• обобщенная метрика указанный диапазон большая устойчивость
• обобщенная метрика
• указанный диапазон
• большая устойчивость

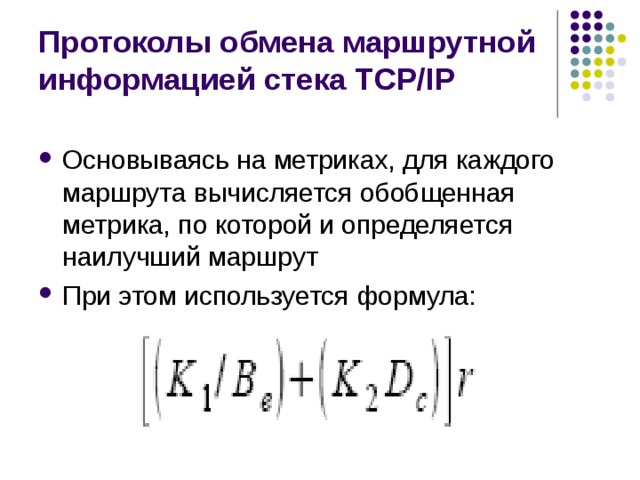

Протоколы обмена маршрутной информацией стека TCP/IP

Протоколы обмена маршрутной информацией стека TCP/IP

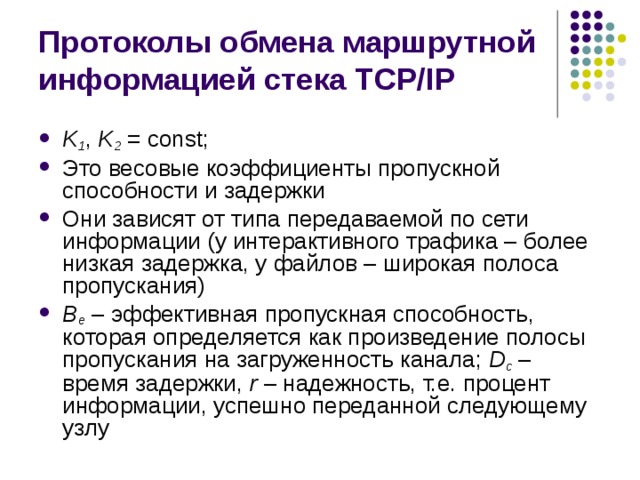

• K 1 , K 2 = const ;
• Это весовые коэффициенты пропускной способности и задержки
• Они зависят от типа передаваемой по сети информации (у интерактивного трафика – более низкая задержка, у файлов – широкая полоса пропускания)
• B e – эффективная пропускная способность, которая определяется как произведение полосы пропускания на загруженность канала; D c – время задержки, r – надежность, т.е. процент информации, успешно переданной следующему узлу

Протоколы обмена маршрутной информацией стека TCP/IP

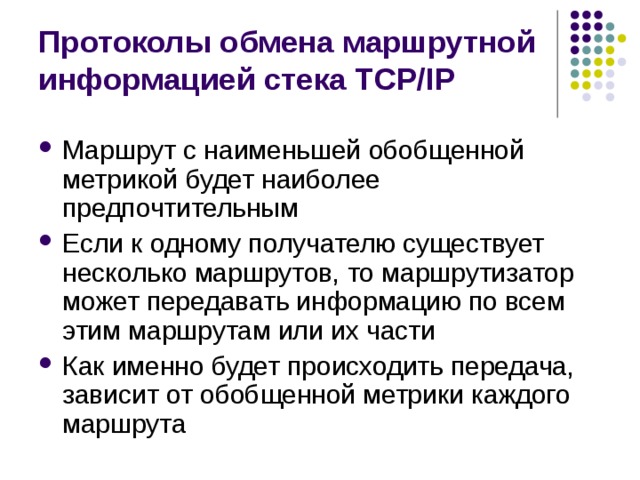

• Маршрут с наименьшей обобщенной метрикой будет наиболее предпочтительным
• Если к одному получателю существует несколько маршрутов, то маршрутизатор может передавать информацию по всем этим маршрутам или их части
• Как именно будет происходить передача, зависит от обобщенной метрики каждого маршрута

Протоколы обмена маршрутной информацией стека TCP/IP

• Для достижения устойчивости в больших сетях протокол IGRP использует технологии Hold Down , Split Horizon , Triggered Update и Poison Reverse , которые разработаны для предотвращения обработки ошибочных маршрутов
• Алгоритмы Poison Reverse и Split Horizon предназначены для предупреждения образования петель между маршрутизаторами

Протоколы обмена маршрутной информацией стека TCP/IP

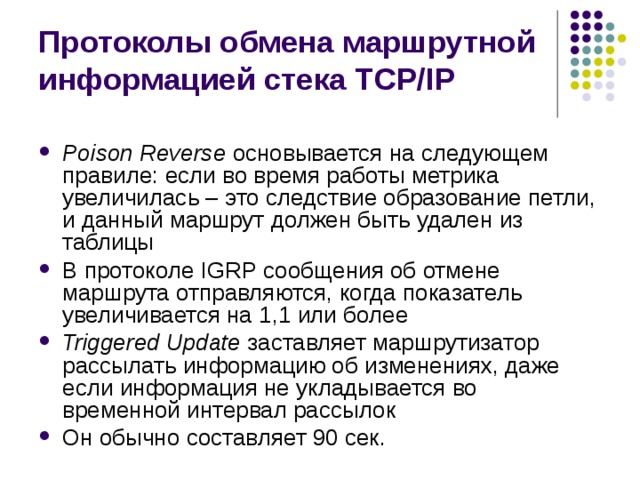

• Poison Reverse основывается на следующем правиле: если во время работы метрика увеличилась – это следствие образование петли, и данный маршрут должен быть удален из таблицы
• В протоколе IGRP сообщения об отмене маршрута отправляются, когда показатель увеличивается на 1,1 или более
• Triggered Update заставляет маршрутизатор рассылать информацию об изменениях, даже если информация не укладывается во временной интервал рассылок
• Он обычно составляет 90 сек.

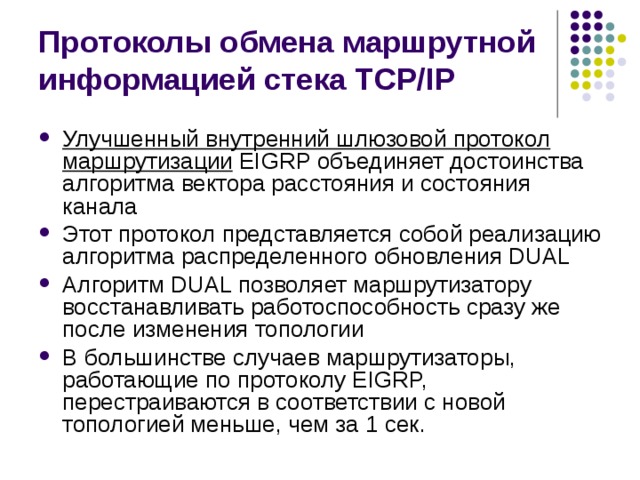

Протоколы обмена маршрутной информацией стека TCP/IP

• Улучшенный внутренний шлюзовой протокол маршрутизации EIGRP объединяет достоинства алгоритма вектора расстояния и состояния канала
• Этот протокол представляется собой реализацию алгоритма распределенного обновления DUAL
• Алгоритм DUAL позволяет маршрутизатору восстанавливать работоспособность сразу же после изменения топологии
• В большинстве случаев маршрутизаторы, работающие по протоколу EIGRP, перестраиваются в соответствии с новой топологией меньше, чем за 1 сек.

Протоколы обмена маршрутной информацией стека TCP/IP

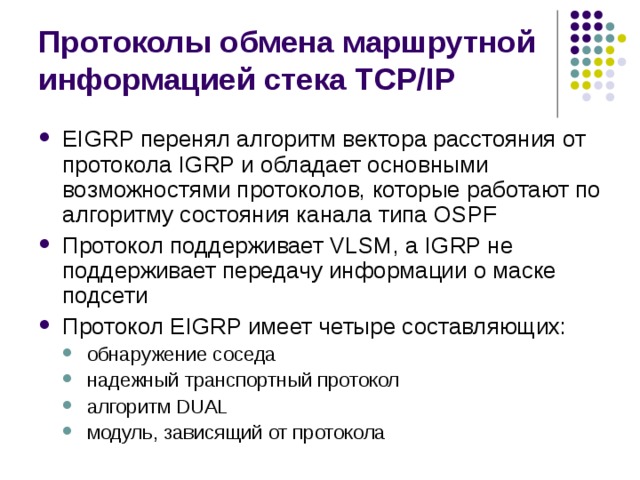

• EIGRP перенял алгоритм вектора расстояния от протокола IGRP и обладает основными возможностями протоколов, которые работают по алгоритму состояния канала типа OSPF
• Протокол поддерживает VLSM, а IGRP не поддерживает передачу информации о маске подсети
• Протокол EIGRP имеет четыре составляющих:

• обнаружение соседа надежный транспортный протокол алгоритм DUAL модуль, зависящий от протокола
• обнаружение соседа
• надежный транспортный протокол
• алгоритм DUAL
• модуль, зависящий от протокола

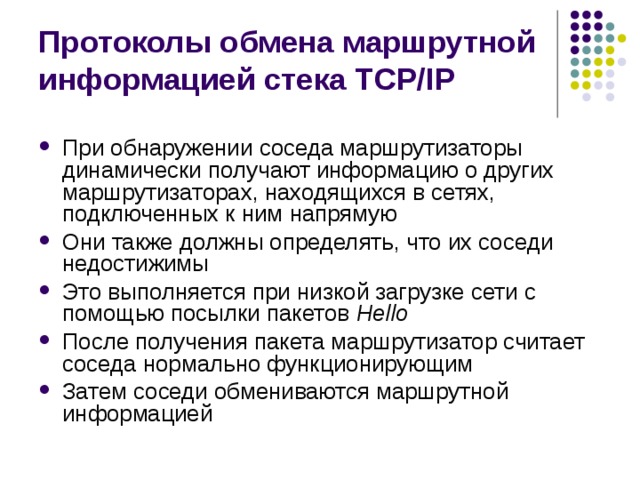

Протоколы обмена маршрутной информацией стека TCP/IP

• При обнаружении соседа маршрутизаторы динамически получают информацию о других маршрутизаторах, находящихся в сетях, подключенных к ним напрямую
• Они также должны определять, что их соседи недостижимы
• Это выполняется при низкой загрузке сети с помощью посылки пакетов Hello
• После получения пакета маршрутизатор считает соседа нормально функционирующим
• Затем соседи обмениваются маршрутной информацией

Протоколы обмена маршрутной информацией стека TCP/IP

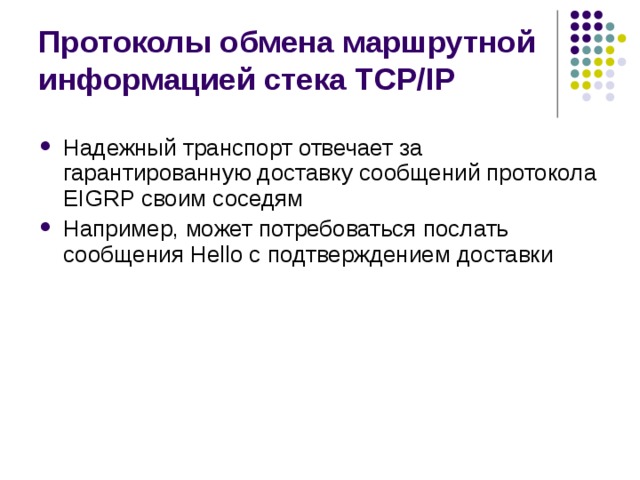

• Надежный транспорт отвечает за гарантированную доставку сообщений протокола EIGRP своим соседям
• Например, может потребоваться послать сообщения Hello с подтверждением доставки

Протоколы обмена маршрутной информацией стека TCP/IP

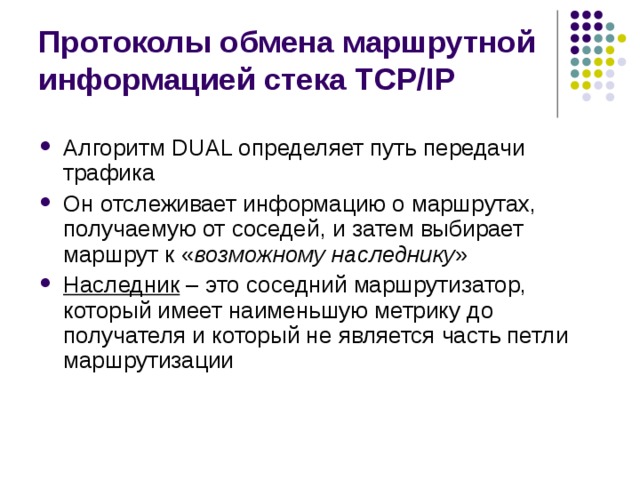

• Алгоритм DUAL определяет путь передачи трафика
• Он отслеживает информацию о маршрутах, получаемую от соседей, и затем выбирает маршрут к « возможному наследнику »
• Наследник – это соседний маршрутизатор, который имеет наименьшую метрику до получателя и который не является часть петли маршрутизации

Протоколы обмена маршрутной информацией стека TCP/IP

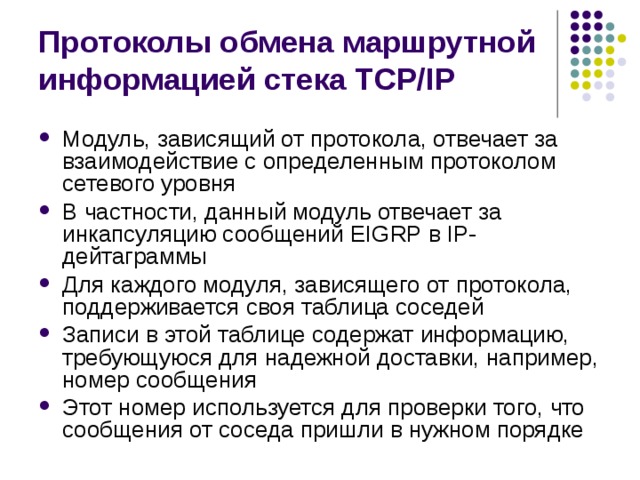

• Модуль, зависящий от протокола, отвечает за взаимодействие с определенным протоколом сетевого уровня
• В частности, данный модуль отвечает за инкапсуляцию сообщений EIGRP в IP-дейтаграммы
• Для каждого модуля, зависящего от протокола, поддерживается своя таблица соседей
• Записи в этой таблице содержат информацию, требующуюся для надежной доставки, например, номер сообщения
• Этот номер используется для проверки того, что сообщения от соседа пришли в нужном порядке

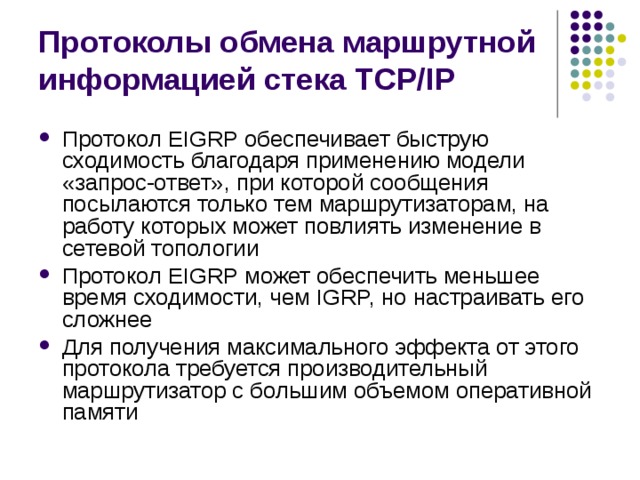

Протоколы обмена маршрутной информацией стека TCP/IP

• Протокол EIGRP обеспечивает быструю сходимость благодаря применению модели «запрос-ответ», при которой сообщения посылаются только тем маршрутизаторам, на работу которых может повлиять изменение в сетевой топологии
• Протокол EIGRP может обеспечить меньшее время сходимости, чем IGRP, но настраивать его сложнее
• Для получения максимального эффекта от этого протокола требуется производительный маршрутизатор с большим объемом оперативной памяти

Протоколы обмена маршрутной информацией стека TCP/IP

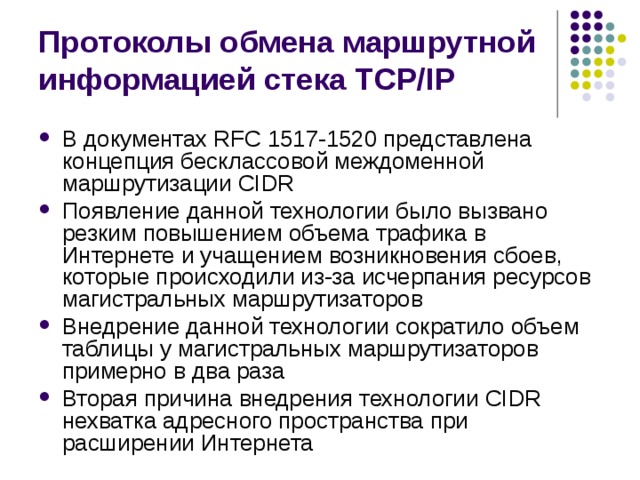

• В документах RFC 1517-1520 представлена концепция бесклассовой междоменной маршрутизации CIDR
• Появление данной технологии было вызвано резким повышением объема трафика в Интернете и учащением возникновения сбоев, которые происходили из-за исчерпания ресурсов магистральных маршрутизаторов
• Внедрение данной технологии сократило объем таблицы у магистральных маршрутизаторов примерно в два раза
• Вторая причина внедрения технологии CIDR нехватка адресного пространства при расширении Интернета

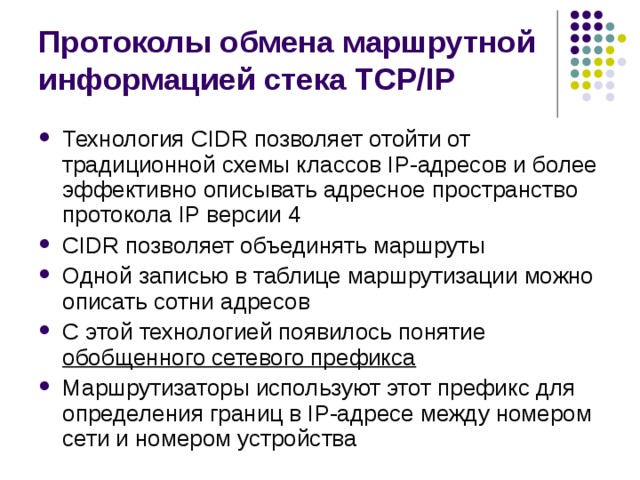

Протоколы обмена маршрутной информацией стека TCP/IP

• Технология CIDR позволяет отойти от традиционной схемы классов IP-адресов и более эффективно описывать адресное пространство протокола IP версии 4
• CIDR позволяет объединять маршруты
• Одной записью в таблице маршрутизации можно описать сотни адресов
• С этой технологией появилось понятие обобщенного сетевого префикса
• Маршрутизаторы используют этот префикс для определения границ в IP-адресе между номером сети и номером устройства

Протоколы обмена маршрутной информацией стека TCP/IP

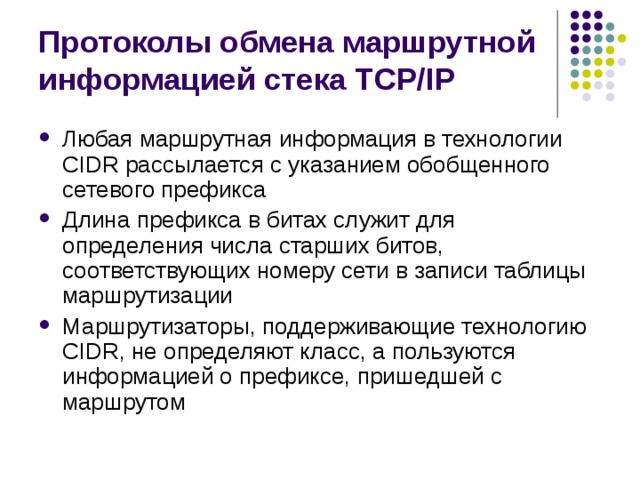

• Любая маршрутная информация в технологии CIDR рассылается с указанием обобщенного сетевого префикса
• Длина префикса в битах служит для определения числа старших битов, соответствующих номеру сети в записи таблицы маршрутизации
• Маршрутизаторы, поддерживающие технологию CIDR, не определяют класс, а пользуются информацией о префиксе, пришедшей с маршрутом

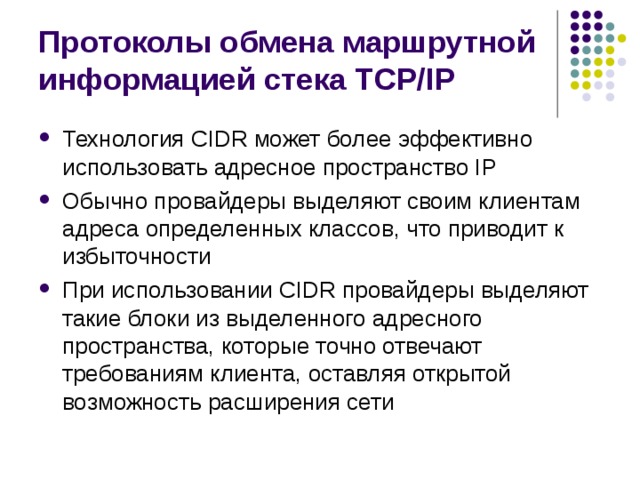

Протоколы обмена маршрутной информацией стека TCP/IP

• Технология CIDR может более эффективно использовать адресное пространство IP
• Обычно провайдеры выделяют своим клиентам адреса определенных классов, что приводит к избыточности
• При использовании CIDR провайдеры выделяют такие блоки из выделенного адресного пространства, которые точно отвечают требованиям клиента, оставляя открытой возможность расширения сети

Протоколы обмена маршрутной информацией стека TCP/IP

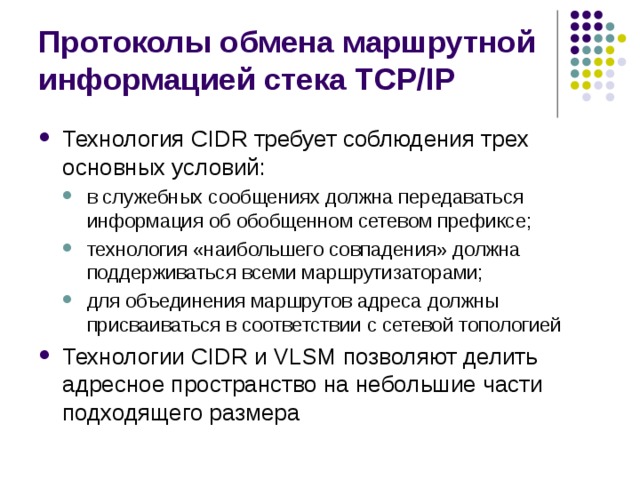

• Технология CIDR требует соблюдения трех основных условий:

• в служебных сообщениях должна передаваться информация об обобщенном сетевом префиксе; технология «наибольшего совпадения» должна поддерживаться всеми маршрутизаторами; для объединения маршрутов адреса должны присваиваться в соответствии с сетевой топологией
• в служебных сообщениях должна передаваться информация об обобщенном сетевом префиксе;
• технология «наибольшего совпадения» должна поддерживаться всеми маршрутизаторами;
• для объединения маршрутов адреса должны присваиваться в соответствии с сетевой топологией

• Технологии CIDR и VLSM позволяют делить адресное пространство на небольшие части подходящего размера

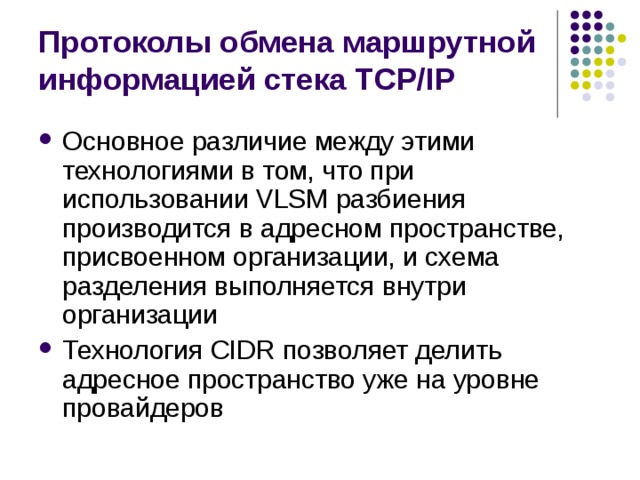

Протоколы обмена маршрутной информацией стека TCP/IP

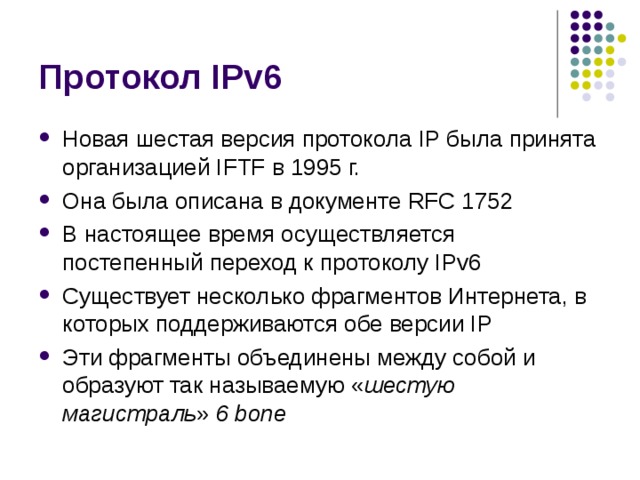

• Новая шестая версия протокола IP была принята организацией IFTF в 1995 г.
• Она была описана в документе RFC 1752
• В настоящее время осуществляется постепенный переход к протоколу IPv6
• Существует несколько фрагментов Интернета, в которых поддерживаются обе версии IP
• Эти фрагменты объединены между собой и образуют так называемую « шестую магистраль » 6 bone

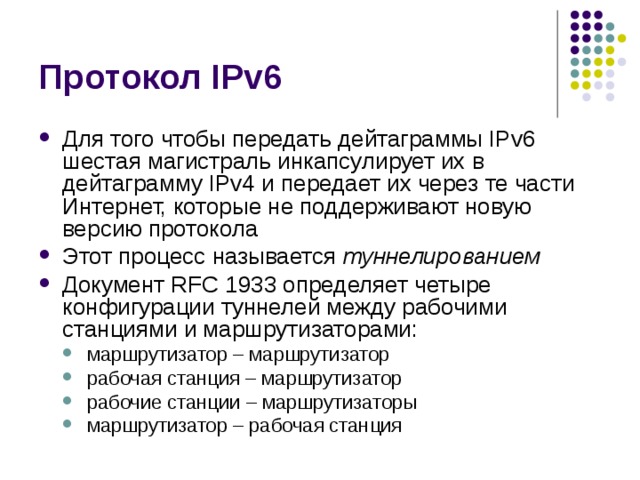

• Для того чтобы передать дейтаграммы IPv6 шестая магистраль инкапсулирует их в дейтаграмму IPv4 и передает их через те части Интернет, которые не поддерживают новую версию протокола
• Этот процесс называется туннелированием
• Документ RFC 1933 определяет четыре конфигурации туннелей между рабочими станциями и маршрутизаторами:

• маршрутизатор – маршрутизатор рабочая станция – маршрутизатор рабочие станции – маршрутизаторы маршрутизатор – рабочая станция
• маршрутизатор – маршрутизатор
• рабочая станция – маршрутизатор
• рабочие станции – маршрутизаторы
• маршрутизатор – рабочая станция

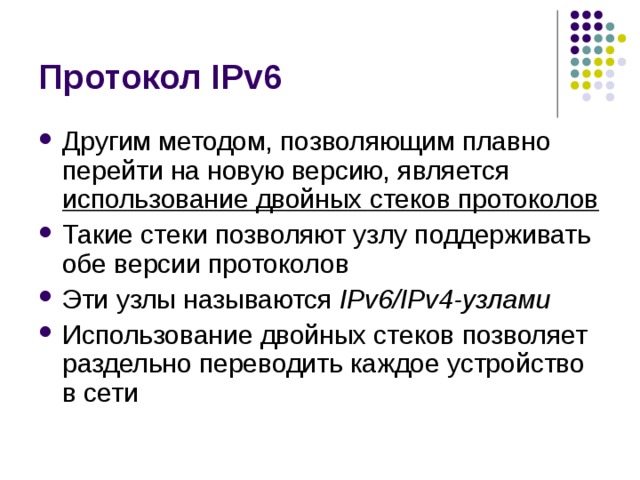

• использование двойных стеков протоколов
• IPv6/IPv4-узлами

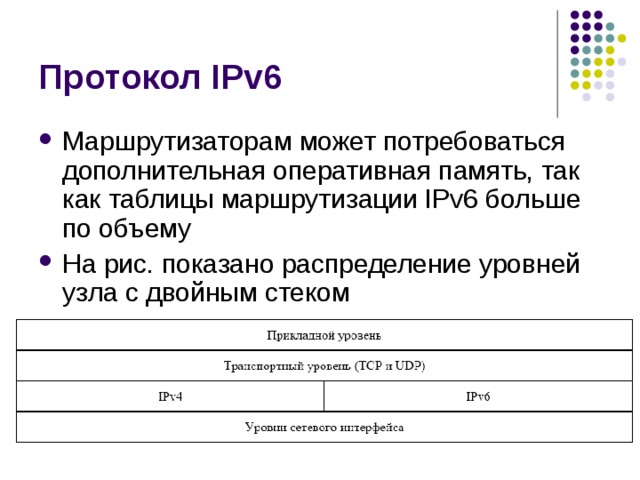

• Маршрутизаторам может потребоваться дополнительная оперативная память, так как таблицы маршрутизации IPv6 больше по объему
• На рис. показано распределение уровней узла с двойным стеком

• Схема адресации IPv6 существенно отличается от схеме в IPv4
• Адреса отправителя и получателя задаются 128 битами
• Такая длина позволит на продолжительное время снять проблему дефицита адресов
• Основным механизмом, заложенным в схему адресации протокола IPv6, является введение иерархического разделения адресного пространства на уровни
• Используется пять уровней, включая два уровня идентификации провайдеров и три уровня идентификации абонентов

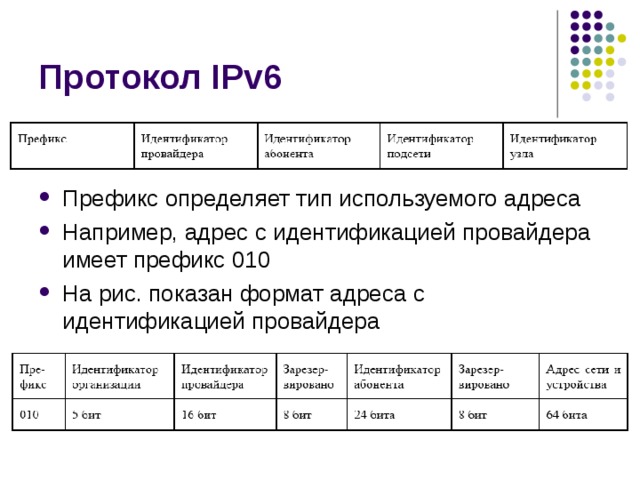

• Префикс определяет тип используемого адреса
• Например, адрес с идентификацией провайдера имеет префикс 010
• На рис. показан формат адреса с идентификацией провайдера

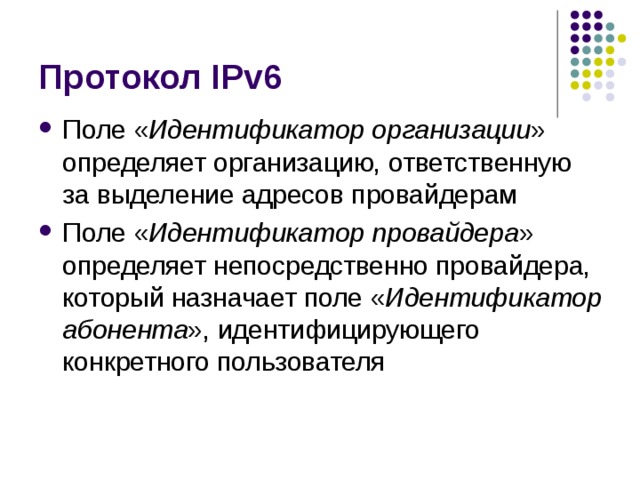

• Идентификатор организации
• Идентификатор провайдера Идентификатор абонента

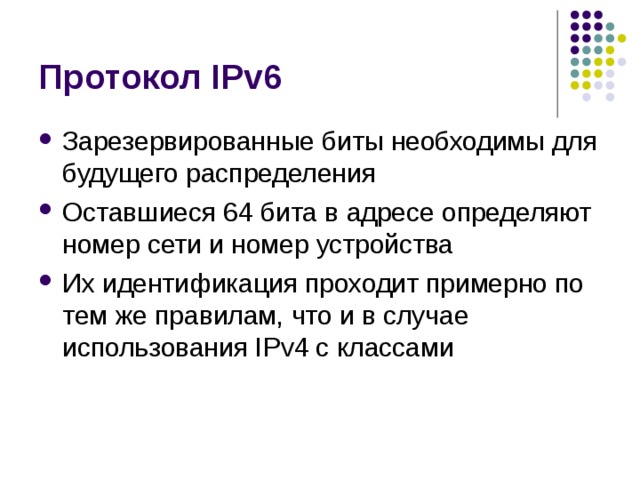

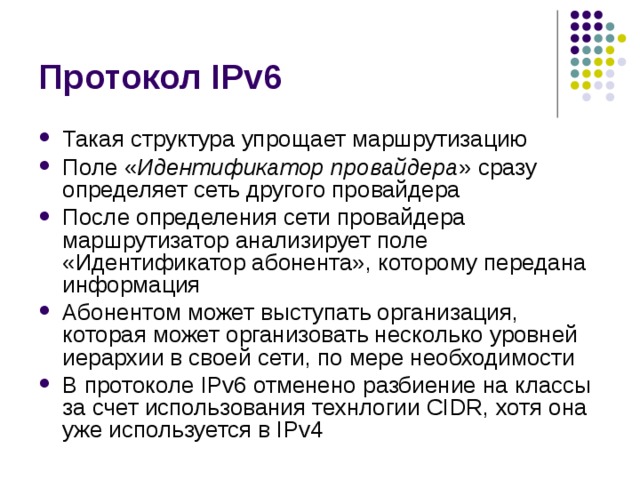

• Такая структура упрощает маршрутизацию
• Поле « Идентификатор провайдера » сразу определяет сеть другого провайдера
• После определения сети провайдера маршрутизатор анализирует поле «Идентификатор абонента», которому передана информация
• Абонентом может выступать организация, которая может организовать несколько уровней иерархии в своей сети, по мере необходимости

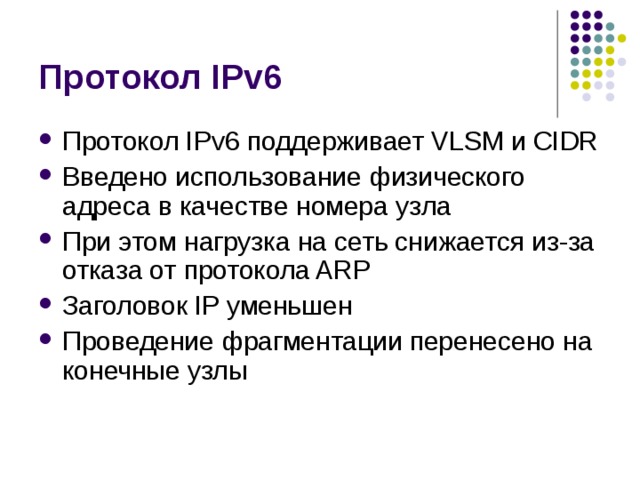

• В протоколе IPv6 отменено разбиение на классы за счет использования технлогии CIDR, хотя она уже используется в IPv4

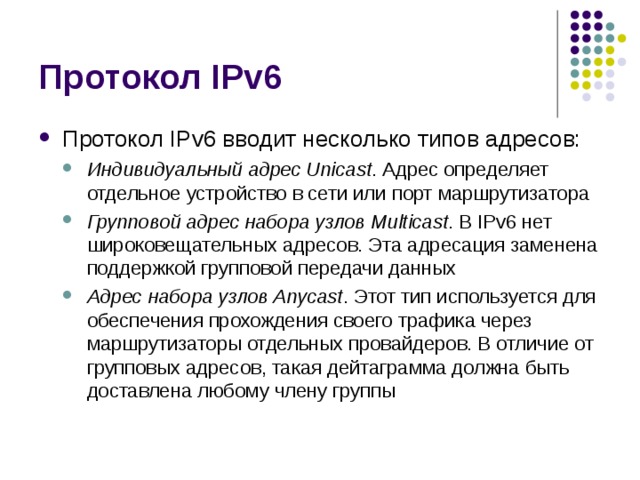

• Протокол IPv6 вводит несколько типов адресов:

• Индивидуальный адрес Unicast . Адрес определяет отдельное устройство в сети или порт маршрутизатора Групповой адрес набора узлов Multicast . В IPv6 нет широковещательных адресов. Эта адресация заменена поддержкой групповой передачи данных Адрес набора узлов Anycast . Этот тип используется для обеспечения прохождения своего трафика через маршрутизаторы отдельных провайдеров. В отличие от групповых адресов, такая дейтаграмма должна быть доставлена любому члену группы
• Индивидуальный адрес Unicast . Адрес определяет отдельное устройство в сети или порт маршрутизатора
• Групповой адрес набора узлов Multicast . В IPv6 нет широковещательных адресов. Эта адресация заменена поддержкой групповой передачи данных
• Адрес набора узлов Anycast . Этот тип используется для обеспечения прохождения своего трафика через маршрутизаторы отдельных провайдеров. В отличие от групповых адресов, такая дейтаграмма должна быть доставлена любому члену группы

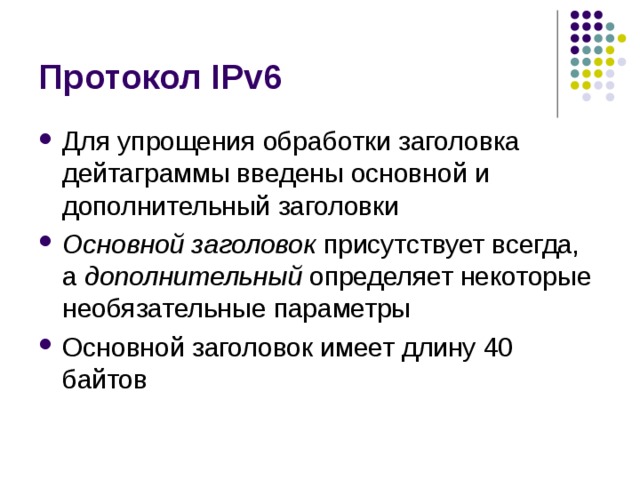

• Основной заголовок дополнительный

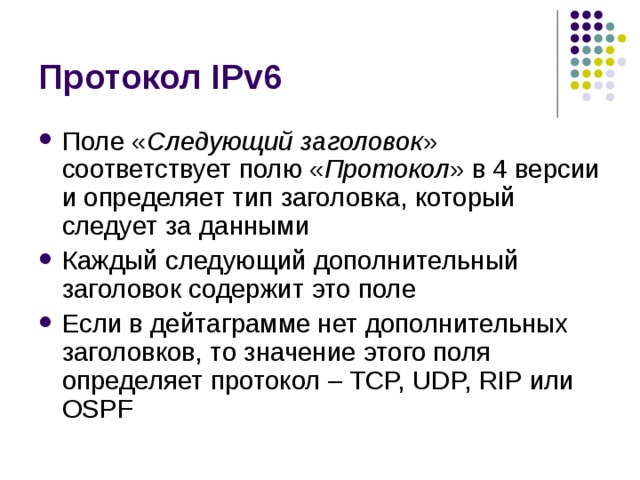

• Следующий заголовок Протокол

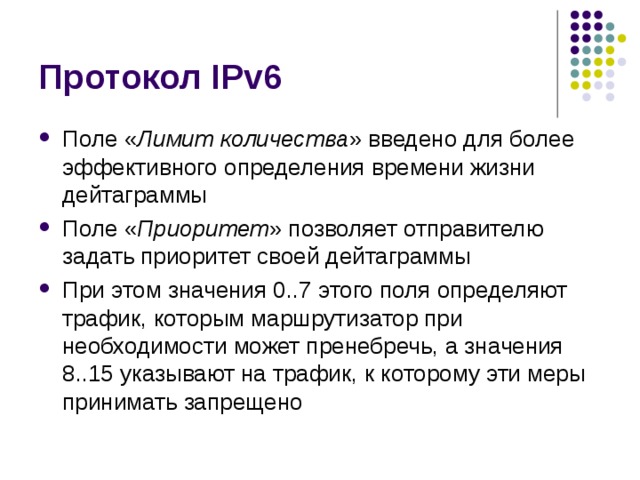

• Поле « Лимит количества » введено для более эффективного определения времени жизни дейтаграммы
• Поле « Приоритет » позволяет отправителю задать приоритет своей дейтаграммы
• При этом значения 0..7 этого поля определяют трафик, которым маршрутизатор при необходимости может пренебречь, а значения 8..15 указывают на трафик, к которому эти меры принимать запрещено

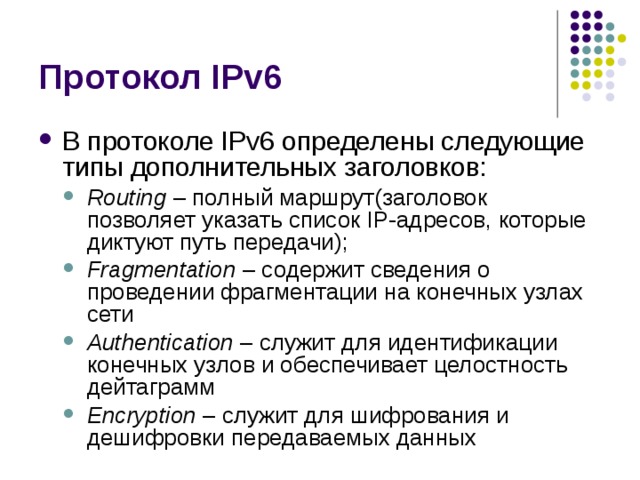

• В протоколе IPv6 определены следующие типы дополнительных заголовков:

• Routing – полный маршрут(заголовок позволяет указать список IP-адресов, которые диктуют путь передачи); Fragmentation – содержит сведения о проведении фрагментации на конечных узлах сети Authentication – служит для идентификации конечных узлов и обеспечивает целостность дейтаграмм Encryption – служит для шифрования и дешифровки передаваемых данных
• Routing – полный маршрут(заголовок позволяет указать список IP-адресов, которые диктуют путь передачи);
• Fragmentation – содержит сведения о проведении фрагментации на конечных узлах сети
• Authentication – служит для идентификации конечных узлов и обеспечивает целостность дейтаграмм
• Encryption – служит для шифрования и дешифровки передаваемых данных

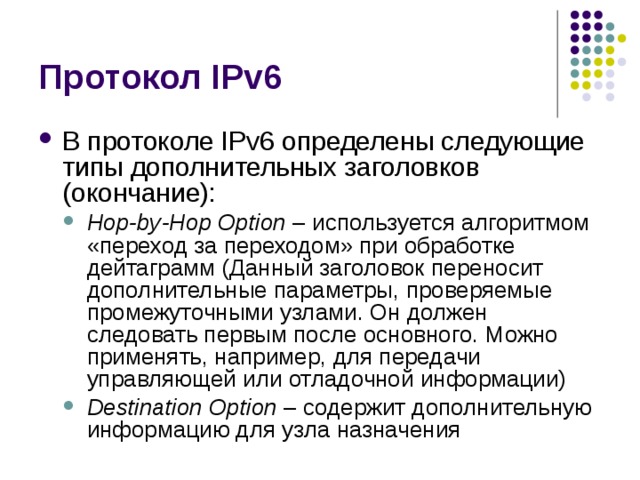

• В протоколе IPv6 определены следующие типы дополнительных заголовков (окончание):

• Hop-by-Hop Option – используется алгоритмом «переход за переходом» при обработке дейтаграмм ( Данный заголовок переносит дополнительные параметры, проверяемые промежуточными узлами. Он должен следовать первым после основного. Можно применять, например, для передачи управляющей или отладочной информации) Destination Option – содержит дополнительную информацию для узла назначения
• Hop-by-Hop Option – используется алгоритмом «переход за переходом» при обработке дейтаграмм ( Данный заголовок переносит дополнительные параметры, проверяемые промежуточными узлами. Он должен следовать первым после основного. Можно применять, например, для передачи управляющей или отладочной информации)
• Destination Option – содержит дополнительную информацию для узла назначения

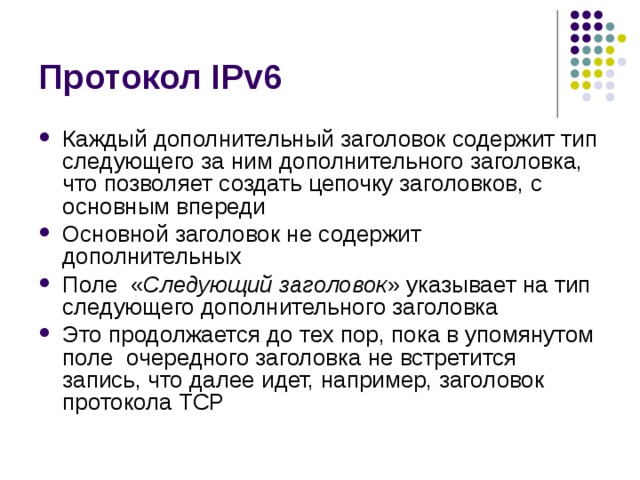

• Каждый дополнительный заголовок содержит тип следующего за ним дополнительного заголовка, что позволяет создать цепочку заголовков, с основным впереди
• Основной заголовок не содержит дополнительных
• Поле « Следующий заголовок » указывает на тип следующего дополнительного заголовка
• Это продолжается до тех пор, пока в упомянутом поле очередного заголовка не встретится запись, что далее идет, например, заголовок протокола TCP

• http://tools.ietf.org/html/rfc791
• http://ru.wikipedia.org/wiki/IPv4
• http ://ru.wikipedia.org/wiki/IPv5
• http://www.iana.org/numbers/
• Протокол ICMP - http://www.citforum.ru/internet/tifamily/icmpspec.shtml
• Описание протокола ARP (Address Resolution Protocol) - http:// www.realcoding.net / articles / opisanie-protokola-arp-address-resolution-protocol.html

• Протокол UDP - http://kunegin.narod.ru/ref4/tcp/f12.htm
• Подробное описание протокола TCP - http://devoid.com.ua/c-builder/cppbuilder-network-programming/podrobnoe-opisanie-protocola-tcp.html
• Оптимизация работы протокола ТСР в распределенных сетях - http://www.osp.ru/text/print/302/144332.html
• RTP и RTCP: протоколы для IP-телефонии - http :// www.compress.ru /article.aspx?id=11931&part=index41ext1

• http ://ru.wikipedia.org/wiki/RIP2
• http://ru.wikipedia.org/wiki/OSPF
• http://ru.wikipedia.org/wiki/Border_Gateway_Protocol
• Enhanced Interior Gateway Routing Protocol (EIGRP) - http:// www.cisco.com / en /US/ tech /tk365/tk207/ tsd_technology_support_sub-protocol_home.html

• Технологии CIDR - Сеть - Каталог статей - Статьи World - http://nworldow.ru/publ/set/tekhnologii_cidr/49-1-0-1923
• Технология бесклассовой междоменной маршрутизации CIDR - http:// com-inform.narod.ru / ksptp /5_3_5_3.htm
• IPv6 — Википедия - http://ru.wikipedia.org/wiki/IPv6
• Российский Национальный IPv6 Форум. Протокол IPv6 и все что с ним связано - http://www.ipv6.ru/
