Самодельный выжигатель по дереву

Выжигание по дереву, или пирография - очень красивый и древний вид декоративно-прикладного искусства. Это очень интересное творчество! Оно приносит радость как детям, так и взрослым. Очень многие настолько увлекаются этим искусством, что становятся профессиональными пирографами.

14.04.2019

Содержимое разработки

Физический проект     Автор:  Гурьянов Никита ученик 9 класса  Румянцевского филиала  МБОУ Дубравская СШ с. Румянцево   Руководитель:    учитель физики Румянцевского филиала  МБОУ Дубравская СШ Сорокин О.В. «Самодельный выжигатель по дереву» 2017 - 2018

Физический проект

Автор:

Гурьянов Никита ученик 9 класса Румянцевского филиала

МБОУ Дубравская СШ

с. Румянцево

Руководитель:

учитель физики

Румянцевского филиала

МБОУ Дубравская СШ

Сорокин О.В.

«Самодельный выжигатель по дереву»

2017 - 2018

Введение Выжигание по дереву , или  пирография  - очень красивый и древний вид декоративно-прикладного искусства. Это очень интересное творчество! Оно приносит радость как детям, так и взрослым. Очень многие настолько увлекаются этим искусством, что становятся профессиональными пирографами. Работа с выжигательным прибором, проработка точных линий развивает тонкую моторику руки и усидчивость, что особенно важно для развития с малого возраста. Современные выжигательные приборы очень удобные и абсолютно безопасны при соблюдении правил эксплуатации. Выжигание по дереву - это целая философия! Мастер-пирограф с помощью стихии огня и дерева выражает состояние своей души, свои мысли и чувства и воплощает их в материальном мире в виде произведений своего искусства.

Введение

Выжигание по дереву , или  пирография  - очень красивый и древний вид декоративно-прикладного искусства. Это очень интересное творчество! Оно приносит радость как детям, так и взрослым. Очень многие настолько увлекаются этим искусством, что становятся профессиональными пирографами.

Работа с выжигательным прибором, проработка точных линий развивает тонкую моторику руки и усидчивость, что особенно важно для развития с малого возраста. Современные выжигательные приборы очень удобные и абсолютно безопасны при соблюдении правил эксплуатации.

Выжигание по дереву - это целая философия! Мастер-пирограф с помощью стихии огня и дерева выражает состояние своей души, свои мысли и чувства и воплощает их в материальном мире в виде произведений своего искусства.

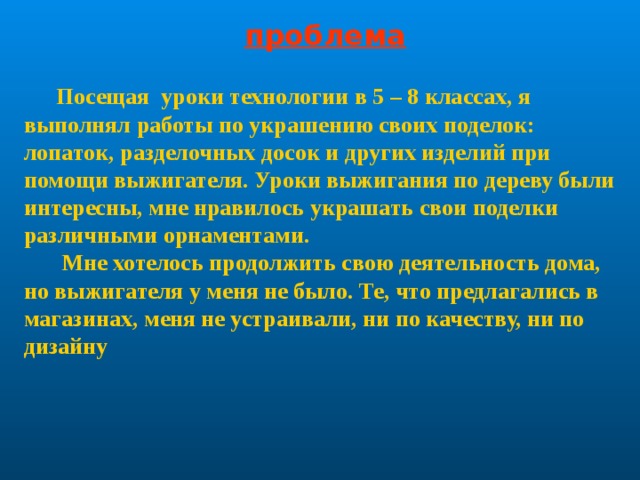

проблема  Посещая уроки технологии в 5 – 8 классах, я выполнял работы по украшению своих поделок: лопаток, разделочных досок и других изделий при помощи выжигателя. Уроки выжигания по дереву были интересны, мне нравилось украшать свои поделки различными орнаментами.  Мне хотелось продолжить свою деятельность дома, но выжигателя у меня не было. Те, что предлагались в магазинах, меня не устраивали, ни по качеству, ни по дизайну

проблема

Посещая уроки технологии в 5 – 8 классах, я выполнял работы по украшению своих поделок: лопаток, разделочных досок и других изделий при помощи выжигателя. Уроки выжигания по дереву были интересны, мне нравилось украшать свои поделки различными орнаментами.

Мне хотелось продолжить свою деятельность дома, но выжигателя у меня не было. Те, что предлагались в магазинах, меня не устраивали, ни по качеству, ни по дизайну

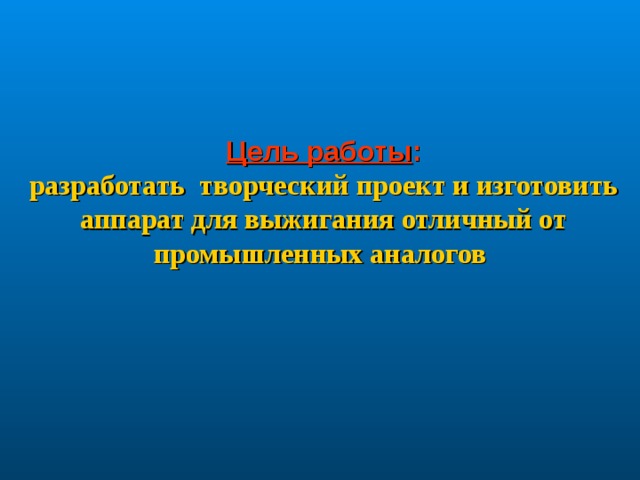

 Цель работы :  разработать творческий проект и изготовить аппарат для выжигания отличный от промышленных аналогов

Цель работы : разработать творческий проект и изготовить аппарат для выжигания отличный от промышленных аналогов

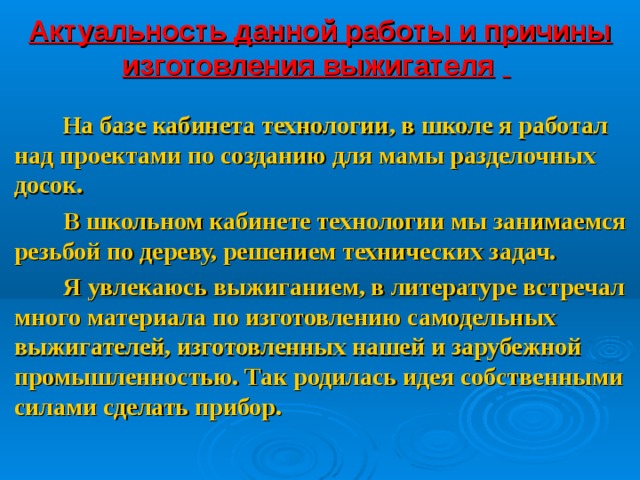

Актуальность  данной работы и причины изготовления выжигателя       На базе кабинета технологии, в школе я работал над проектами по созданию для мамы разделочных досок.  В школьном кабинете технологии мы занимаемся резьбой по дереву, решением технических задач.  Я увлекаюсь выжиганием, в литературе встречал много материала по изготовлению самодельных выжигателей, изготовленных нашей и зарубежной промышленностью. Так родилась идея собственными силами сделать прибор.

Актуальность данной работы и причины изготовления выжигателя



На базе кабинета технологии, в школе я работал над проектами по созданию для мамы разделочных досок.

В школьном кабинете технологии мы занимаемся резьбой по дереву, решением технических задач.

Я увлекаюсь выжиганием, в литературе встречал много материала по изготовлению самодельных выжигателей, изготовленных нашей и зарубежной промышленностью. Так родилась идея собственными силами сделать прибор.

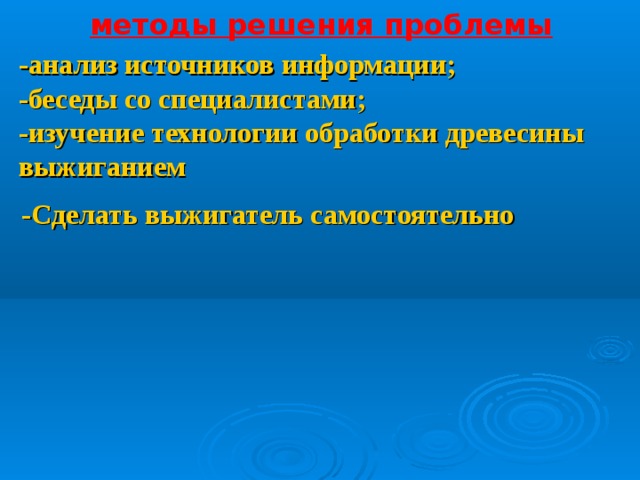

методы решения проблемы  -анализ источников информации;  -беседы со специалистами;  -изучение технологии обработки древесины выжиганием -Сделать выжигатель самостоятельно

методы решения проблемы

-анализ источников информации; -беседы со специалистами; -изучение технологии обработки древесины выжиганием

-Сделать выжигатель самостоятельно

решение проблемы В 9 классе учитель предложил мне разработать творческий проект по технологии. Проанализировав литературу, побеседовав со специалистами, изучив технологию обработки древесины выжиганием, в качестве объекта работы я решили изготовить самодельный выжигатель. Но с чего же начинать? Я составил последовательность решения проблемы – алгоритм дизайна.

решение проблемы

В 9 классе учитель предложил мне разработать творческий проект по технологии. Проанализировав литературу, побеседовав со специалистами, изучив технологию обработки древесины выжиганием, в качестве объекта работы я решили изготовить самодельный выжигатель. Но с чего же начинать? Я составил последовательность решения проблемы – алгоритм дизайна.

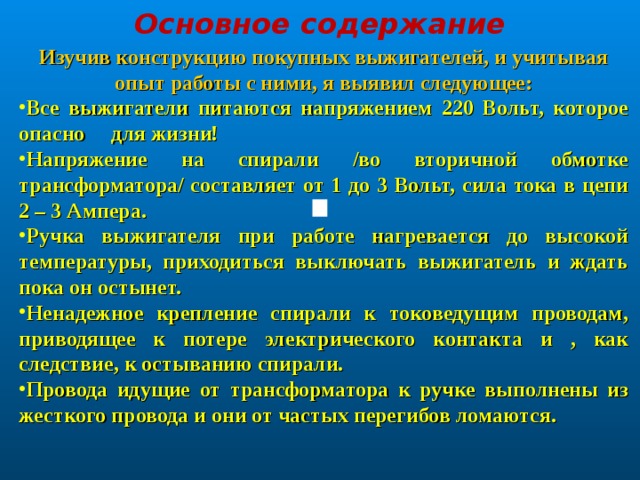

Основное содержание Изучив конструкцию покупных выжигателей, и учитывая опыт работы с ними, я выявил следующее: Все выжигатели питаются напряжением 220 Вольт, которое опасно для жизни! Напряжение на спирали /во вторичной обмотке трансформатора/ составляет от 1 до 3 Вольт, сила тока в цепи 2 – 3 Ампера. Ручка выжигателя при работе нагревается до высокой температуры, приходиться выключать выжигатель и ждать пока он остынет. Ненадежное крепление спирали к токоведущим проводам, приводящее к потере электрического контакта и , как следствие, к остыванию спирали. Провода идущие от трансформатора к ручке выполнены из жесткого провода и они от частых перегибов ломаются.

Основное содержание

Изучив конструкцию покупных выжигателей, и учитывая опыт работы с ними, я выявил следующее:

  • Все выжигатели питаются напряжением 220 Вольт, которое опасно для жизни!
  • Напряжение на спирали /во вторичной обмотке трансформатора/ составляет от 1 до 3 Вольт, сила тока в цепи 2 – 3 Ампера.
  • Ручка выжигателя при работе нагревается до высокой температуры, приходиться выключать выжигатель и ждать пока он остынет.
  • Ненадежное крепление спирали к токоведущим проводам, приводящее к потере электрического контакта и , как следствие, к остыванию спирали.
  • Провода идущие от трансформатора к ручке выполнены из жесткого провода и они от частых перегибов ломаются.
Необходимые материалы и инструменты:  - паяльник  - блок питания  - трубка от шариковой ручки  - 2 иглы (одна от шприца, другая швейная)  - нитки  - круглогубцы  - супер-клей  - термоусадочная трубка

Необходимые материалы и инструменты: - паяльник - блок питания - трубка от шариковой ручки - 2 иглы (одна от шприца, другая швейная) - нитки - круглогубцы - супер-клей - термоусадочная трубка

1. Первым делом берём иголку от шприца и откусываем круглогубцами носик. 2. Далее две иглы нам нужно примотать ниткой к трубке от шариковой ручки, так чтобы они были параллельны друг к другу.

1. Первым делом берём иголку от шприца и откусываем круглогубцами носик.

2. Далее две иглы нам нужно примотать ниткой к трубке от шариковой ручки, так чтобы они были параллельны друг к другу.

3. Затем нам нужно согнуть кончик швейной иглы так, чтобы он ели-ели касался кончика иглы шприца.

3. Затем нам нужно согнуть кончик швейной иглы так, чтобы он ели-ели касался кончика иглы шприца.

4. Далее нам нужно припаять провода от блока питания к иголкам. В этом случае полярность не имеет значения, затем продеваем провода внутрь трубки.

4. Далее нам нужно припаять провода от блока питания к иголкам. В этом случае полярность не имеет значения, затем продеваем провода внутрь трубки.

5. Далее хорошо приматываем еще раз иголки с припаянными проводами к трубке и для надёжности пропитываем нитки супер-клеем.

5. Далее хорошо приматываем еще раз иголки с припаянными проводами к трубке и для надёжности пропитываем нитки супер-клеем.

7. Натягиваем термоусадочную трубку.

7. Натягиваем термоусадочную трубку.

И вот, мини выжигатель готов! Нагреваться до красна будет именно игла из под шприца, которая будет еле прикасаться ко второй игле. За счет маленькой площади прикосновения кончиков игл возникает большое сопротивление и игла начинает сильно нагреваться .

И вот, мини выжигатель готов!

Нагреваться до красна будет именно игла из под шприца, которая будет еле прикасаться ко второй игле. За счет маленькой площади прикосновения кончиков игл возникает большое сопротивление и игла начинает сильно нагреваться .

Области использования  выжигателя Пирография (искусство выжигания или «рисование огнем» по дереву) — отдельное направление в художественной графике. Это особая философия творчества в области декоративно-прикладного искусства. Она имеет интересную историю и собственные секреты. Чтобы создать красивый рисунок, потребуется деревянная дощечка, электрический выжигатель (пирограф) и немного воображения.

Области использования выжигателя

Пирография (искусство выжигания или «рисование огнем» по дереву) — отдельное направление в художественной графике. Это особая философия творчества в области декоративно-прикладного искусства. Она имеет интересную историю и собственные секреты. Чтобы создать красивый рисунок, потребуется деревянная дощечка, электрический выжигатель (пирограф) и немного воображения.

Заключение. Собрав выжигатель, я испытал его в работе, и получили следующие результаты:  - Иглы нагреваются до красно – желтого свечения, и оставляют четкую черную полоску на древесине.  -При работе контакт не пропадает. -Ручка выжигателя не нагревается до высокой температуры. -Выжигатель надежен в работе, им удобно пользоваться, кроме того он имеет меньшие габариты по сравнению с покупными. Я достиг решения данной цели, собрав действующий Выжигатель и оценил возможность его практического применения.

Заключение.

Собрав выжигатель, я испытал его в работе, и получили следующие результаты:

- Иглы нагреваются до красно – желтого свечения, и оставляют четкую черную полоску на древесине.

-При работе контакт не пропадает.

-Ручка выжигателя не нагревается до высокой температуры.

-Выжигатель надежен в работе, им удобно пользоваться, кроме того он имеет меньшие габариты по сравнению с покупными.

Я достиг решения данной цели, собрав действующий

Выжигатель и оценил возможность его практического применения.
