Резание металла

Литература

Материаловедение и слесарное дело . Ю.Т. Чумаченко .

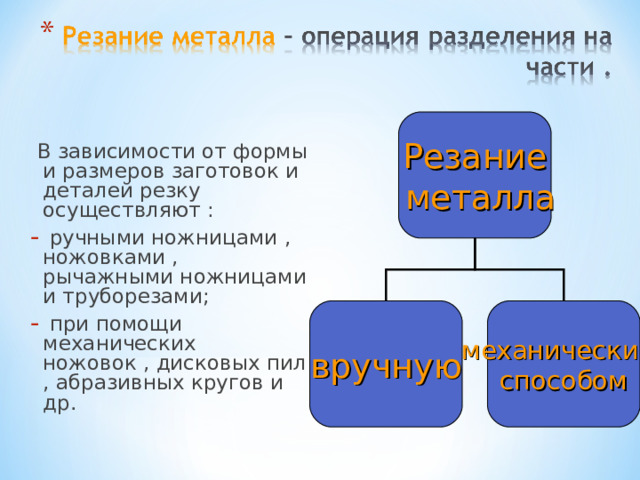

В зависимости от формы и размеров заготовок и деталей резку осуществляют :

• ручными ножницами , ножовками , рычажными ножницами и труборезами ;
• при помощи механических ножовок , дисковых пил , абразивных кругов и др.

Резание

металла

вручную

механическим

способом

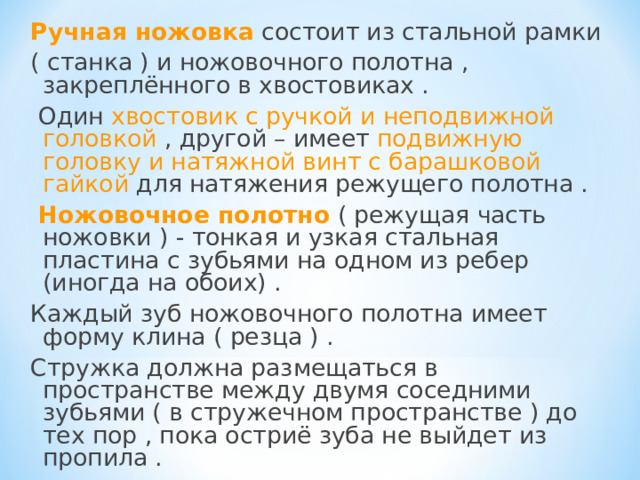

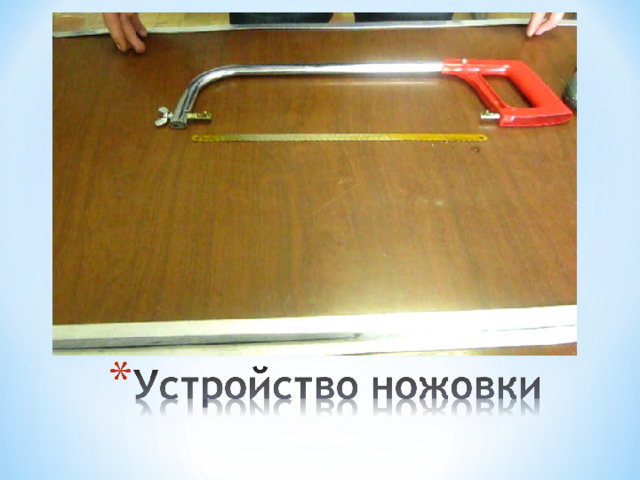

Ручная ножовка состоит из стальной рамки

( станка ) и ножовочного полотна , закреплённого в хвостовиках .

Один хвостовик с ручкой и неподвижной головкой , другой – имеет подвижную головку и натяжной винт с барашковой гайкой для натяжения режущего полотна .

Ножовочное полотно ( режущая часть ножовки ) - тонкая и узкая стальная пластина с зубьями на одном из ребер (иногда на обоих) .

Каждый зуб ножовочного полотна имеет форму клина ( резца ) .

Стружка должна размещаться в пространстве между двумя соседними зубьями ( в стружечном пространстве ) до тех пор , пока остриё зуба не выйдет из пропила .

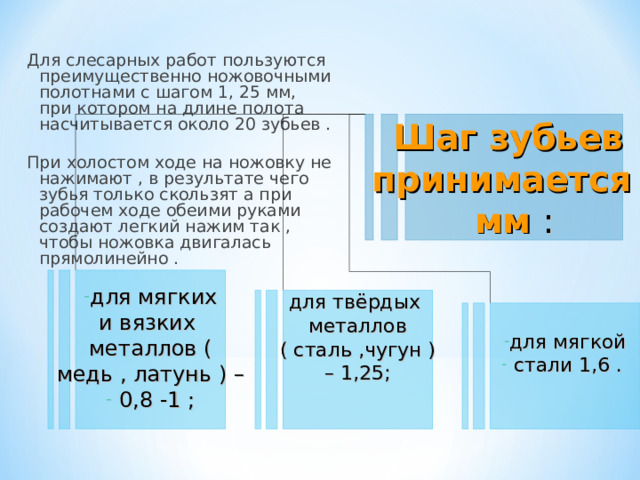

Для слесарных работ пользуются преимущественно ножовочными полотнами с шагом 1, 25 мм, при котором на длине полота насчитывается около 20 зубьев .

При холостом ходе на ножовку не нажимают , в результате чего зубья только скользят а при рабочем ходе обеими руками создают легкий нажим так , чтобы ножовка двигалась прямолинейно .

Шаг зубьев

принимается ,

мм :

• для мягких

и вязких

металлов (

медь , латунь ) –

• 0,8 -1 ;

для твёрдых

металлов

( сталь ,чугун )

– 1,25 ;

• для мягкой
• стали 1,6 .

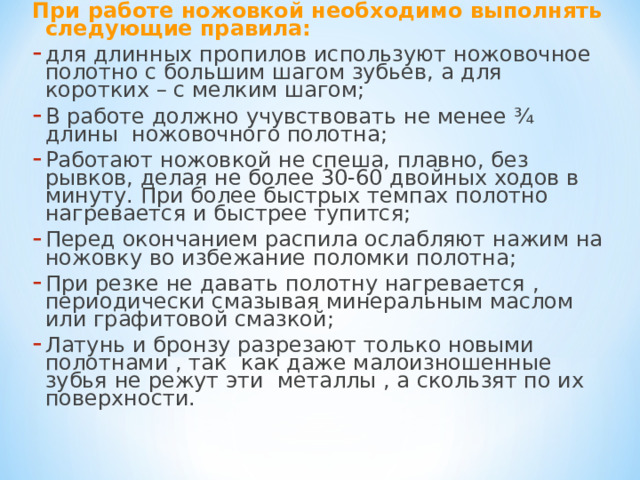

При работе ножовкой необходимо выполнять следующие правила:

• для длинных пропилов используют ножовочное полотно с большим шагом зубьев, а для коротких – с мелким шагом;
• В работе должно учувствовать не менее ¾ длины ножовочного полотна;
• Работают ножовкой не спеша, плавно, без рывков, делая не более 30-60 двойных ходов в минуту. При более быстрых темпах полотно нагревается и быстрее тупится;
• Перед окончанием распила ослабляют нажим на ножовку во избежание поломки полотна;
• При резке не давать полотну нагревается , периодически смазывая минеральным маслом или графитовой смазкой;
• Латунь и бронзу разрезают только новыми полотнами , так как даже малоизношенные зубья не режут эти металлы , а скользят по их поверхности.

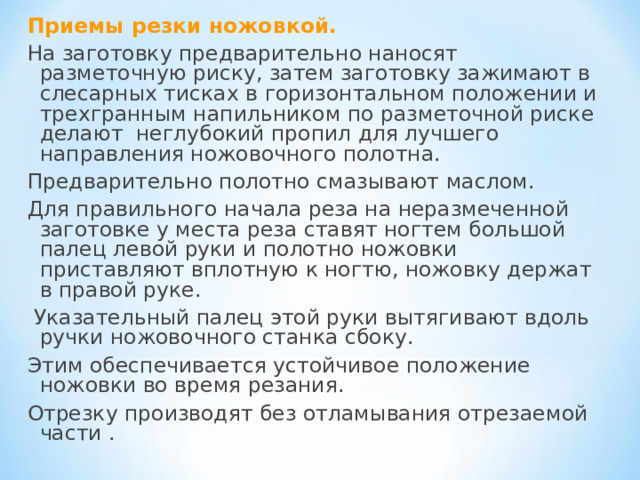

Приемы резки ножовкой.

На заготовку предварительно наносят разметочную риску, затем заготовку зажимают в слесарных тисках в горизонтальном положении и трехгранным напильником по разметочной риске делают неглубокий пропил для лучшего направления ножовочного полотна.

Предварительно полотно смазывают маслом.

Для правильного начала реза на неразмеченной заготовке у места реза ставят ногтем большой палец левой руки и полотно ножовки приставляют вплотную к ногтю, ножовку держат в правой руке.

Указательный палец этой руки вытягивают вдоль ручки ножовочного станка сбоку.

Этим обеспечивается устойчивое положение ножовки во время резания.

Отрезку производят без отламывания отрезаемой части .

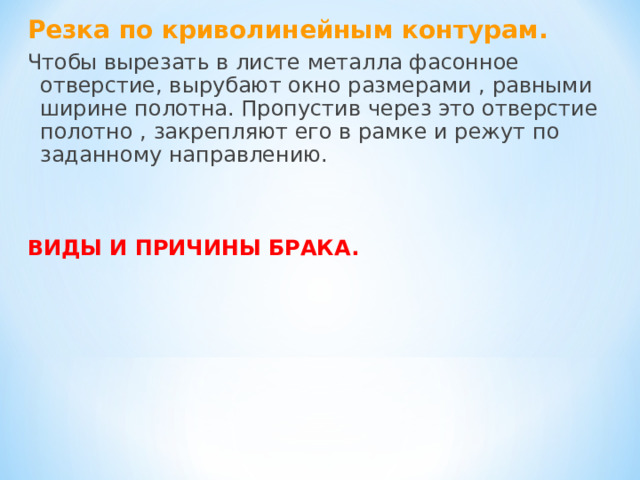

Резка по криволинейным контурам.

Чтобы вырезать в листе металла фасонное отверстие, вырубают окно размерами , равными ширине полотна. Пропустив через это отверстие полотно , закрепляют его в рамке и режут по заданному направлению.

ВИДЫ И ПРИЧИНЫ БРАКА.

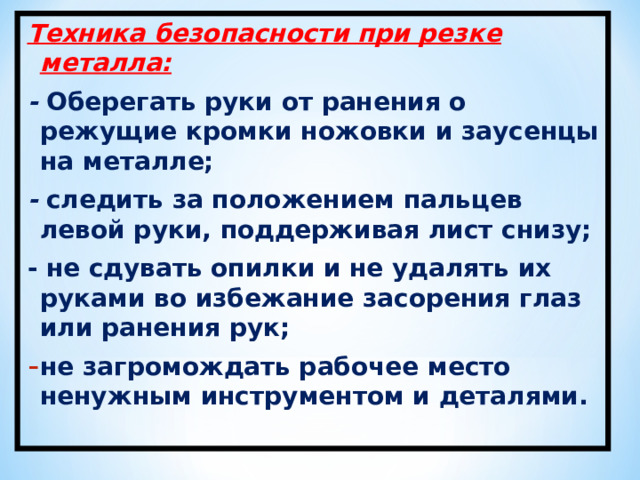

Техника безопасности при резке металла:

- Оберегать руки от ранения о режущие кромки ножовки и заусенцы на металле;

- следить за положением пальцев левой руки, поддерживая лист снизу;

- не сдувать опилки и не удалять их руками во избежание засорения глаз или ранения рук;

• не загромождать рабочее место ненужным инструментом и деталями.
