"Әр түрлі ортадағы электр тогы"

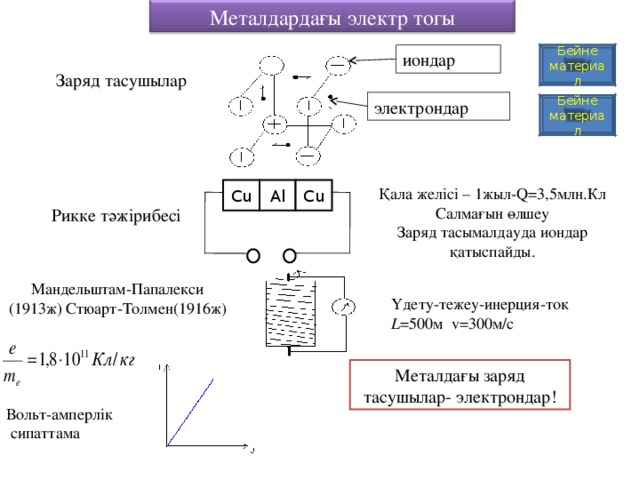

Металдардағы электр тогы

Бейне материал

иондар

Заряд тасушылар

электрондар

Бейне материал

Cu

Al

Қала желісі – 1жыл- Q=3,5 млн.Кл Салмағын өлшеу

Заряд тасымалдауда иондар қатыспайды.

С u

Рикке тәжірибесі

Мандельштам-Папалекси (1913ж) Стюарт-Толмен(1916ж)

Үдету-тежеу-инерция-ток

L =500 м v=300 м /c

Металда ғ ы заряд тасушылар- электрондар!

Вольт-амперлік

сипаттама

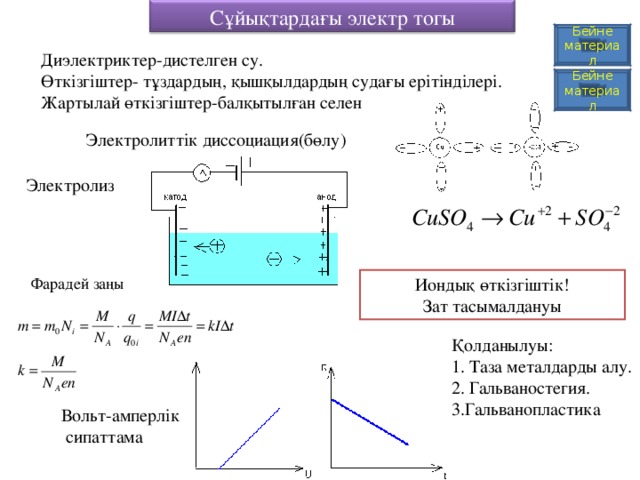

Сұйықтардағы электр тогы

Бейне материал

Диэлектриктер-дистелген су.

Өткізгіштер- тұздардың, қышқылдардың судағы ерітінділері.

Жартылай өткізгіштер-балқытылған селен

Бейне материал

Электролиттік диссоциация(бөлу)

Электролиз

Иондық өткізгіштік!

Зат тасымалдануы

Фарадей заңы

Қолданылуы:

1. Таза металдарды алу.

2. Гальваностегия.

3.Гальванопластика

Вольт-амперлік

сипаттама

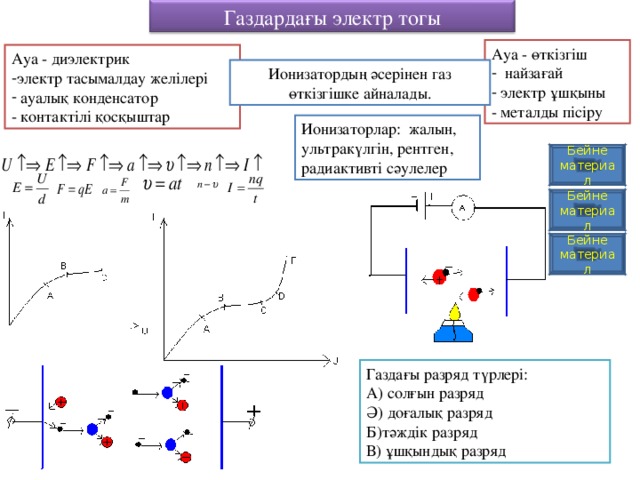

Газдардағы электр тогы

Ауа - өткізгіш

• найзағай
• электр ұшқыны

- металды пісіру

Ауа - диэлектрик

• электр тасымалдау желілері
• ауалық конденсатор

- контактілі қосқыштар

Ионизатордың әсерінен газ өткізгішке айналады.

Ионизаторлар: жалын, ультракүлгін, рентген, радиактивті сәулелер

Бейне материал

Бейне материал

Бейне материал

Газдағы разряд түрлері:

А) солғын разряд

Ә) доғалық разряд

Б)тәждік разряд

В) ұшқындық разряд

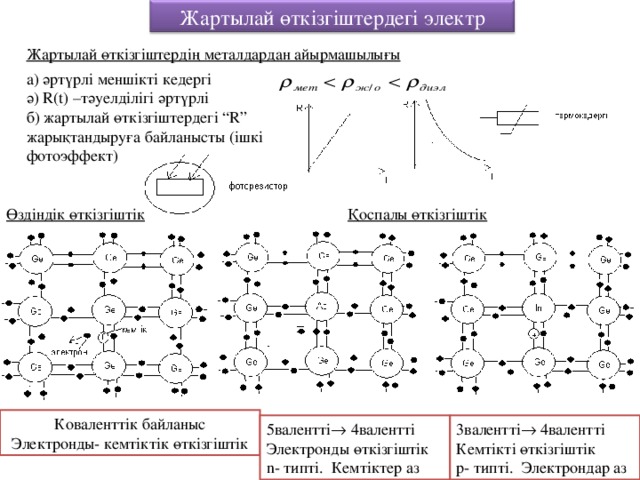

Жартылай өткізгіштердегі электр тогы

Жартылай өткізгіштердің металдардан айырмашылығы

а) әртүрлі меншікті кедергі

ә) R(t) –тәуелділігі әртүрлі

б) жартылай өткізгіштердегі “ R ” жарықтандыруға байланысты (ішкі фотоэффект)

Өздіндік өткізгіштік

Қоспалы өткізгіштік

Коваленттік байланыс

Электронды- кемтіктік өткізгіштік

5валентті  4валентті Электронды өткізгіштік

n- типті. Кемтіктер аз

3валентті  4валентті Кемтікті өткізгіштік

p- типті. Электрондар аз

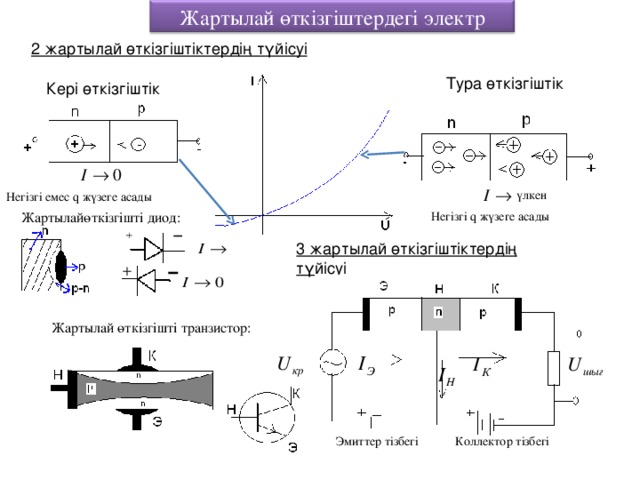

Жартылай өткізгіштердегі электр тогы

2 жартылай өткізгіштіктердің түйісуі

Тура өткізгіштік

Кері өткізгіштік

үлкен

Негізгі емес q ж үзеге асады

Негізгі q ж үзеге асады

Жартылайөткізгішті диод:

3 жартылай өткізгіштіктердің түйісуі

Жартылай өткізгішті транзистор:

Эмиттер тізбегі

Коллектор тізбегі

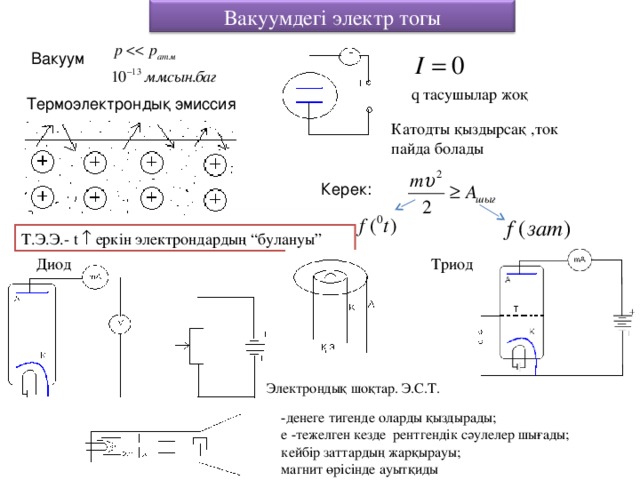

Вакуумдегі электр тогы

Вакуум

q тасушылар жоқ

Термоэлектрондық эмиссия

Катодты қыздырсақ ,ток пайда болады

Керек:

Т.Э.Э.- t  еркін электрондардың “булануы”

Диод

Триод

Электро ндық шоқтар. Э.С.Т.

-денеге тигенде оларды қыздырады;

e -т ежелген кезде рентгендік сәулелер шығады;

кейбір заттардың жарқырауы;

магнит өрісінде ауытқиды
