Презентация по теме "Редукторы"

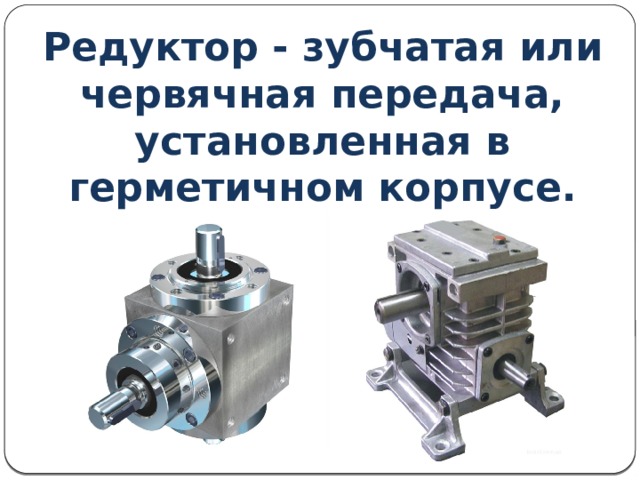

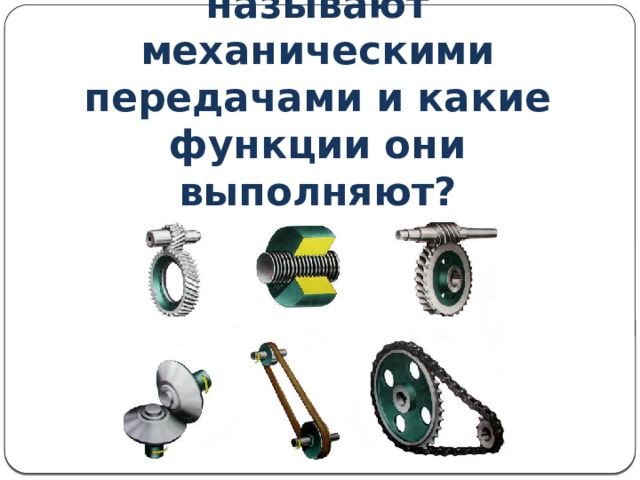

Редуктор - зубчатая или червячная передача, установленная в герметичном корпусе.

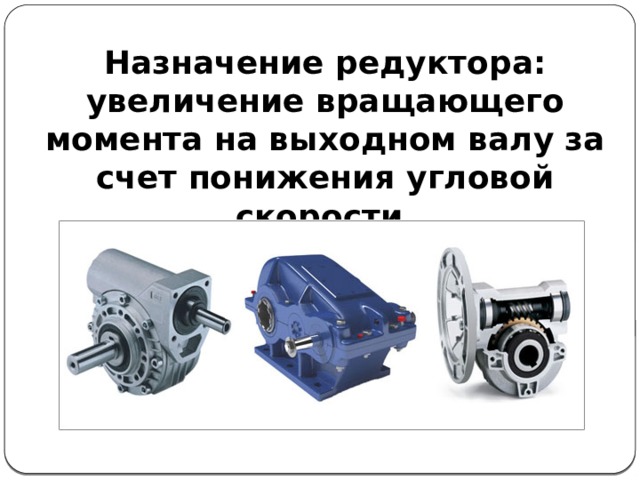

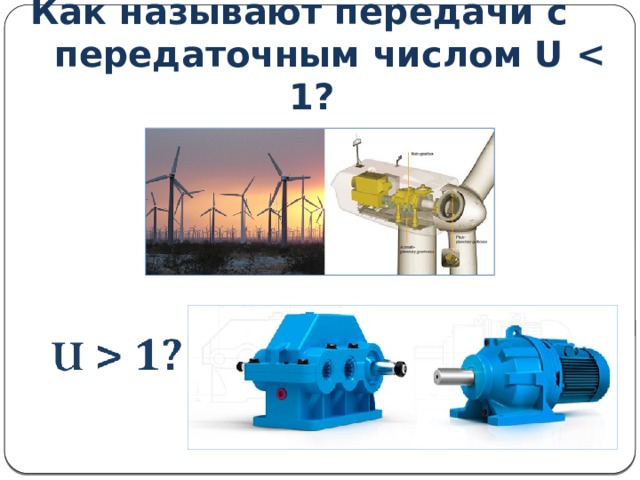

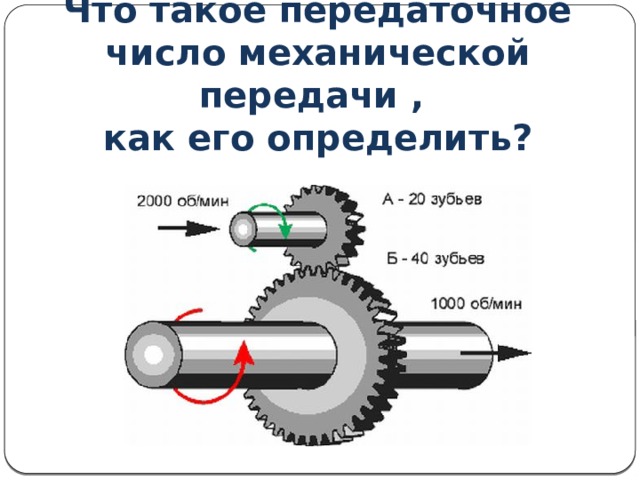

Назначение редуктора: увеличение вращающего момента на выходном валу за счет понижения угловой скорости.

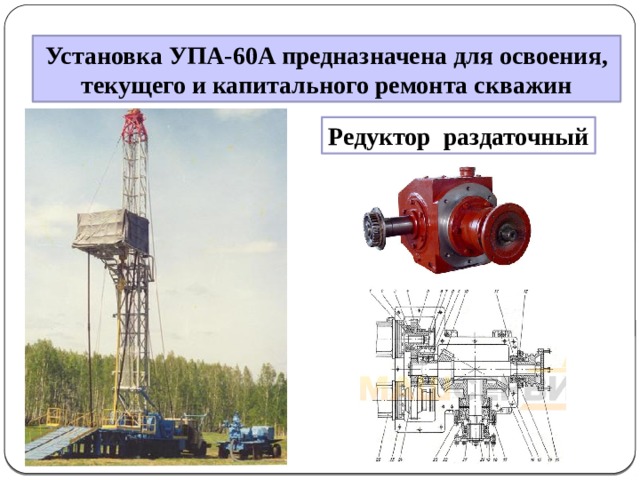

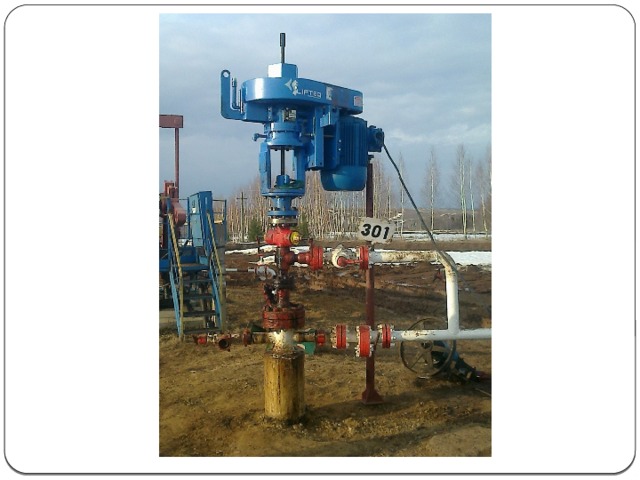

Установка УПА-60А предназначена для освоения, текущего и капитального ремонта скважин

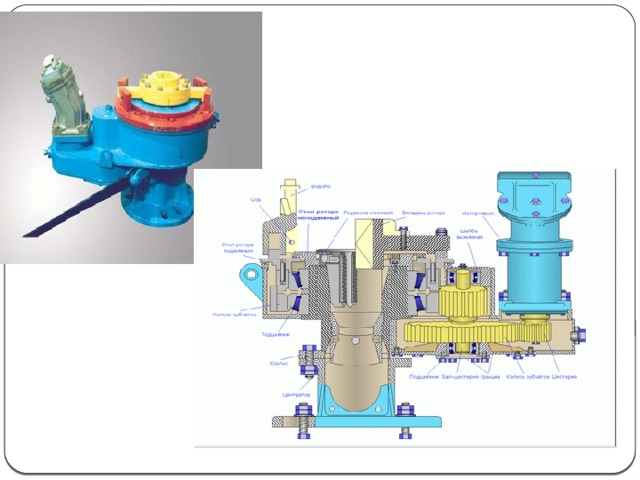

Редуктор раздаточный

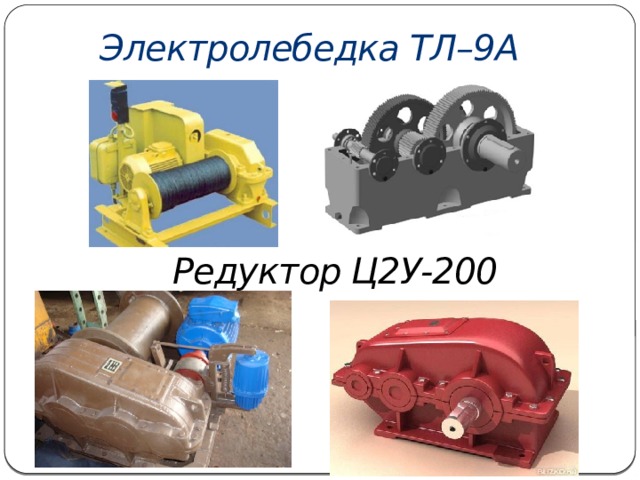

Электролебедка ТЛ–9А

Редуктор Ц2У-200

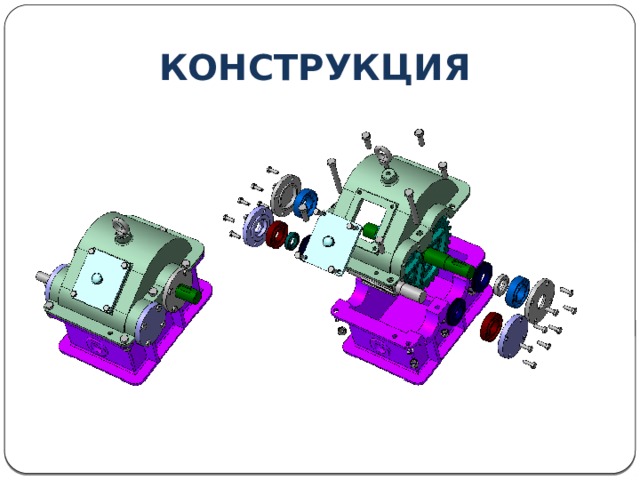

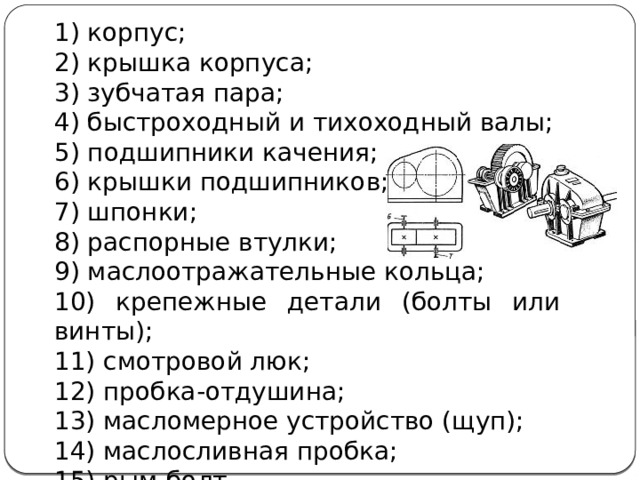

КОНСТРУКЦИЯ

1) корпус;

2) крышка корпуса;

3) зубчатая пара;

4) быстроходный и тихоходный валы;

5) подшипники качения;

6) крышки подшипников;

7) шпонки;

8) распорные втулки;

9) маслоотражательные кольца;

10) крепежные детали (болты или винты);

11) смотровой люк;

12) пробка-отдушина;

13) масломерное устройство (щуп);

14) маслосливная пробка;

15) рым-болт.

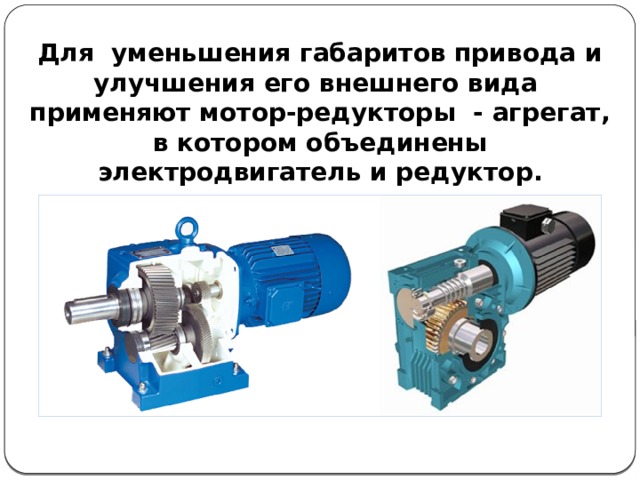

Для уменьшения габаритов привода и улучшения его внешнего вида применяют мотор-редукторы - агрегат, в котором объединены электродвигатель и редуктор.

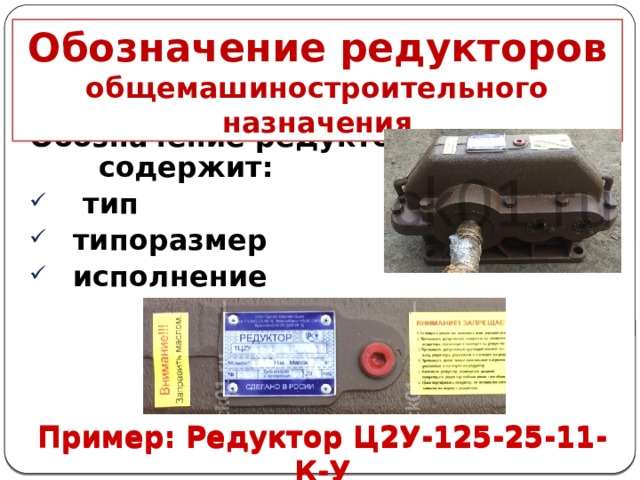

Обозначение редукторов общемашиностроительного назначения

Обозначение редуктора содержит:

• тип
• типоразмер
• исполнение

Пример: Редуктор Ц2У-125-25-11-К-У

Пример: Редуктор Ц2У-125-25-11-К-У

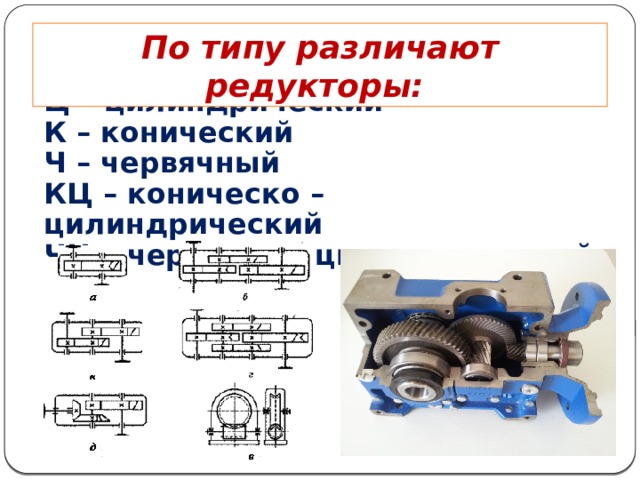

По типу различают редукторы:

Ц – цилиндрический

К – конический

Ч – червячный

КЦ – коническо – цилиндрический

ЧЦ – червячно – цилиндрический

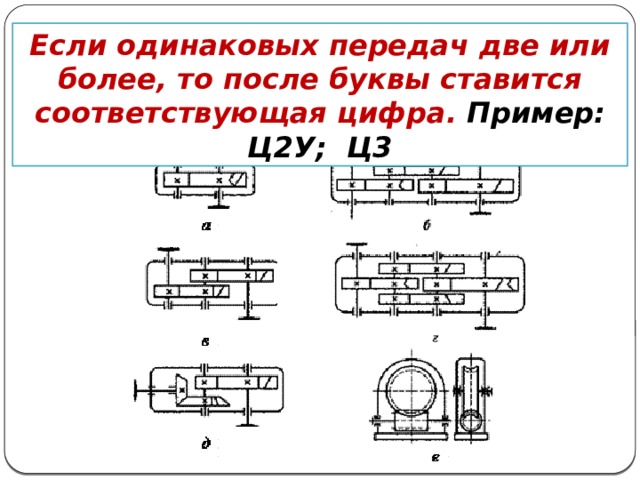

Если одинаковых передач две или более, то после буквы ставится соответствующая цифра. Пример: Ц2У; Ц3

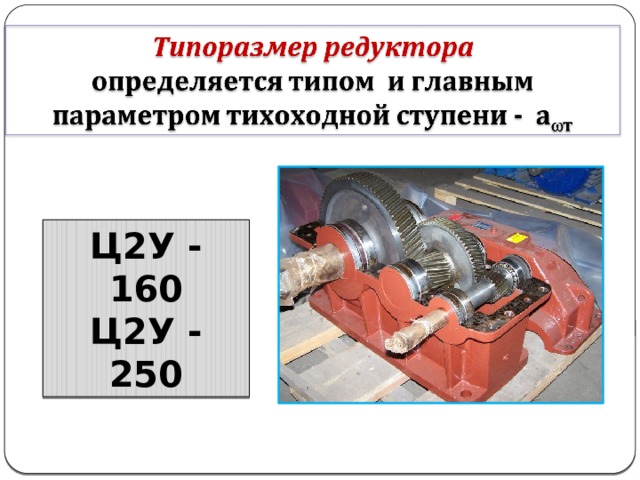

Ц2У - 160

Ц2У - 250

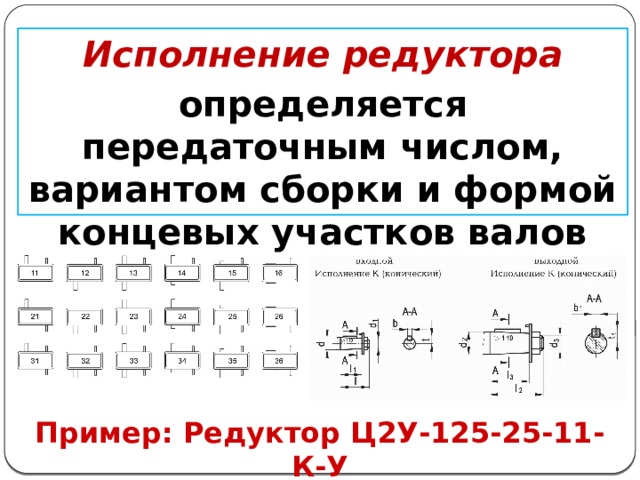

Исполнение редуктора

определяется передаточным числом, вариантом сборки и формой концевых участков валов

Пример: Редуктор Ц2У-125-25-11-К-У

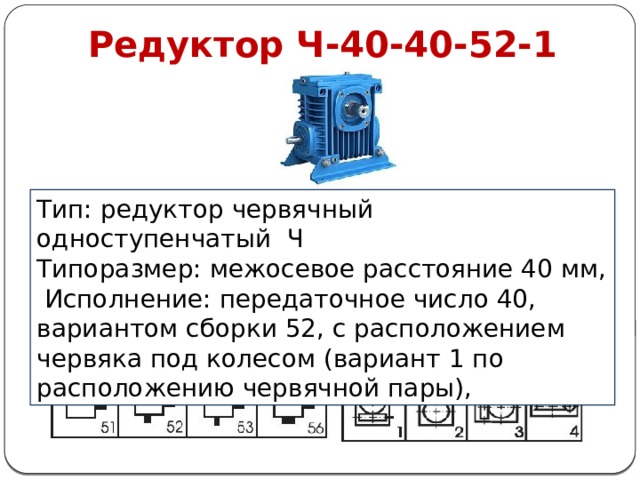

Редуктор Ч-40-40-52-1

Тип: редуктор червячный одноступенчатый Ч

Типоразмер: межосевое расстояние 40 мм,

Исполнение: передаточное число 40, вариантом сборки 52, с расположением червяка под колесом (вариант 1 по расположению червячной пары),

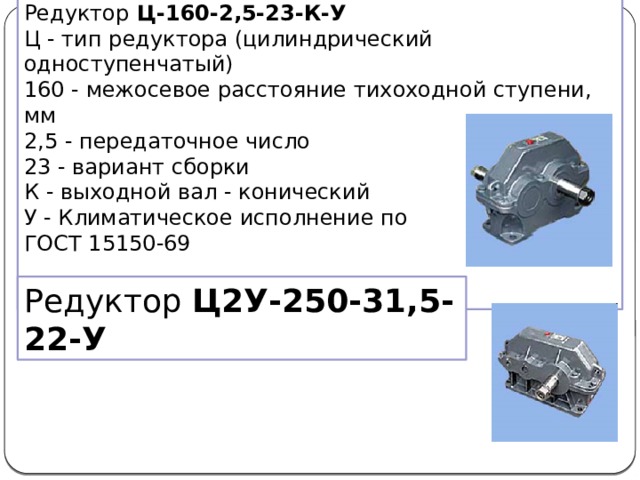

Редуктор Ц-160-2,5-23-К-У

Ц - тип редуктора (цилиндрический одноступенчатый) 160 - межосевое расстояние тихоходной ступени, мм 2,5 - передаточное число 23 - вариант сборки

К - выходной вал - конический  У - Климатическое исполнение по

ГОСТ 15150-69

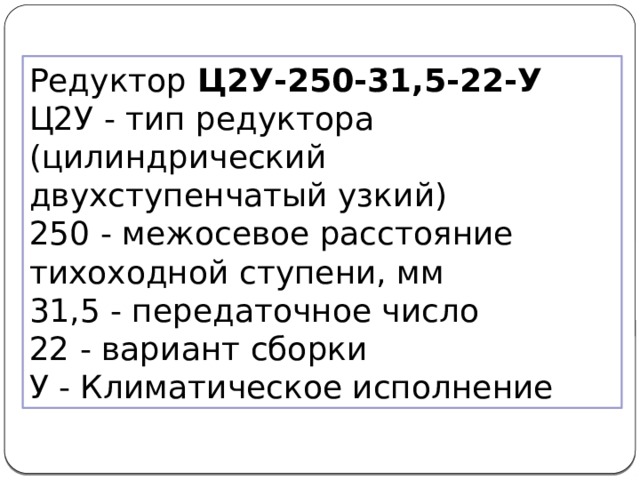

Редуктор Ц2У-250-31,5-22-У

Редуктор Ц2У-250-31,5-22-У

Ц2У - тип редуктора (цилиндрический двухступенчатый узкий) 250 - межосевое расстояние тихоходной ступени, мм 31,5 - передаточное число 22 - вариант сборки У - Климатическое исполнение

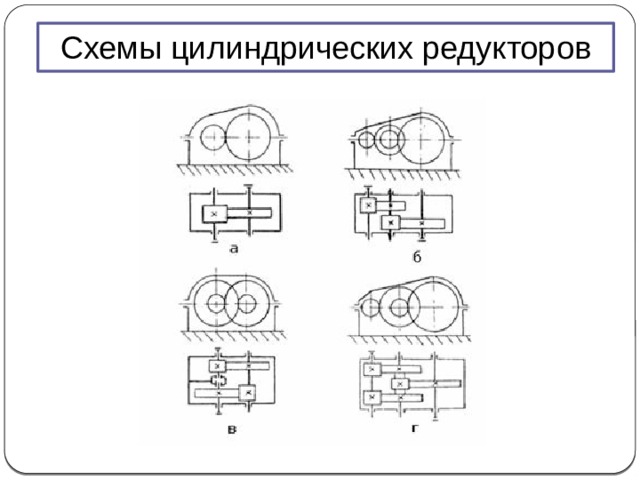

Схемы цилиндрических редукторов

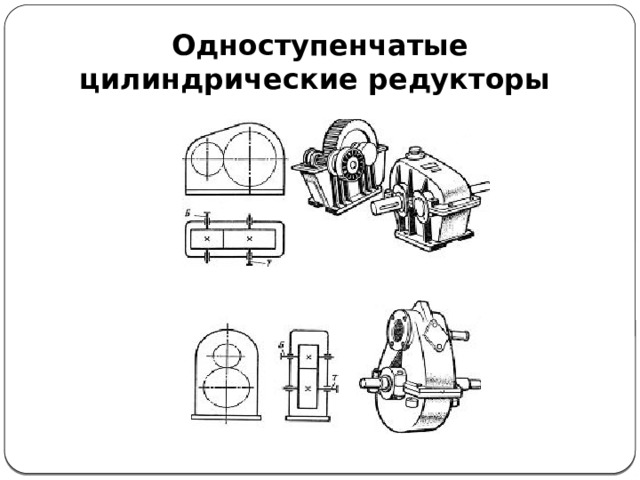

Одноступенчатые цилиндрические редукторы

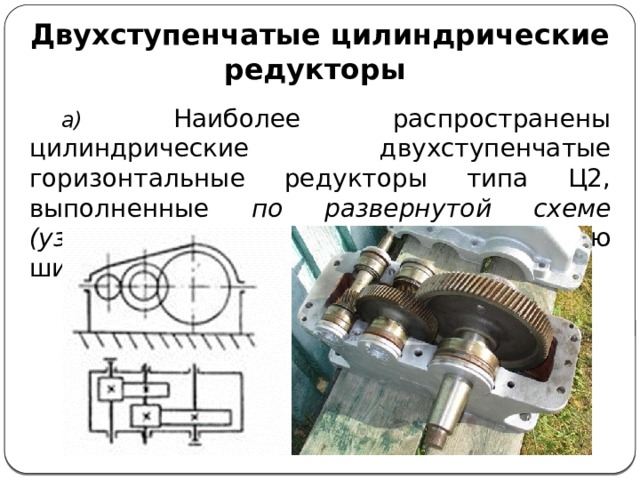

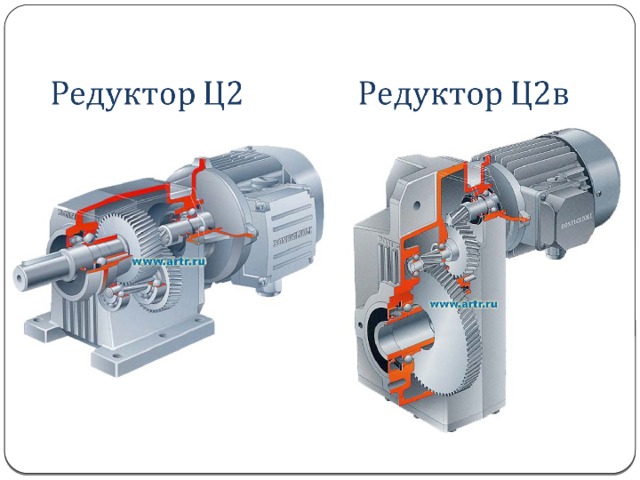

Двухступенчатые цилиндрические редукторы

а) Наиболее распространены цилиндрические двухступенчатые горизонтальные редукторы типа Ц2, выполненные по развернутой схеме (узкие) . Они технологичны, имеют малую ширину.

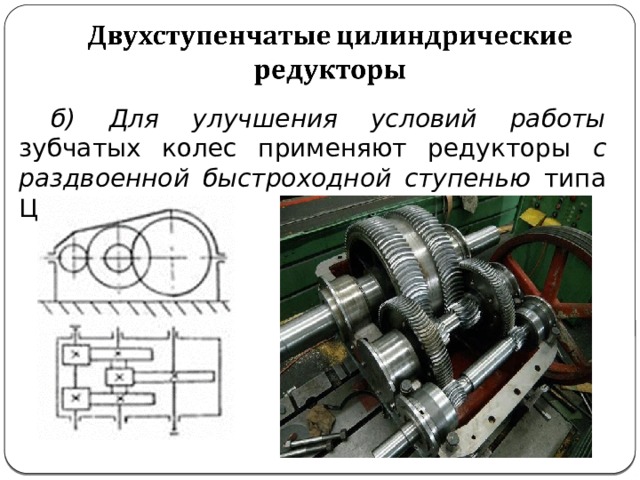

б) Для улучшения условий работы зубчатых колес применяют редукторы с раздвоенной быстроходной ступенью типа Ц2Ш, они шире.

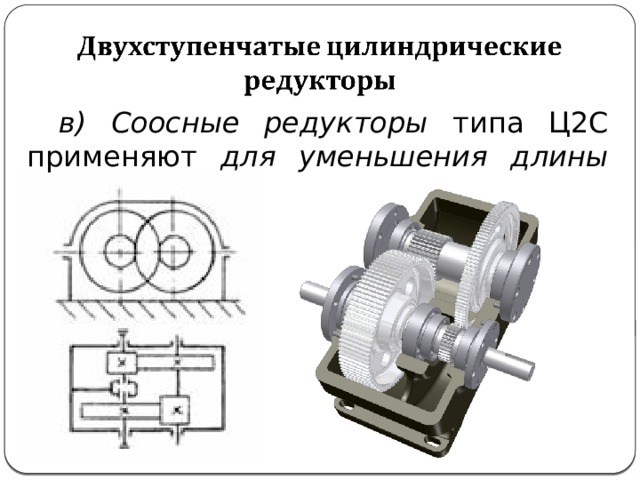

в) Соосные редукторы типа Ц2С применяют для уменьшения длины корпуса.

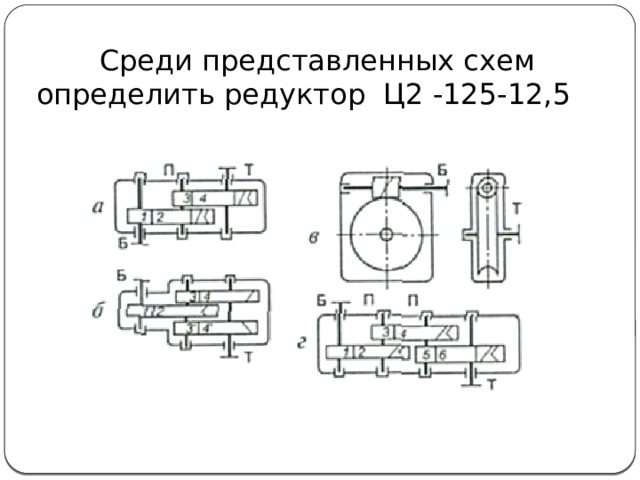

Среди представленных схем определить редуктор Ц2 -125-12,5

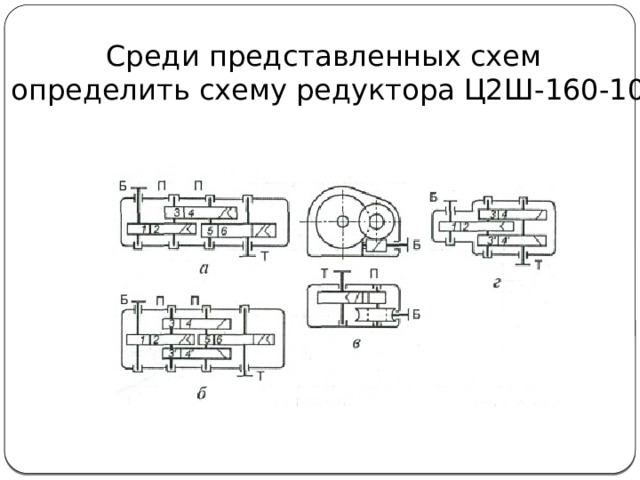

Среди представленных схем

определить схему редуктора Ц2Ш-160-10

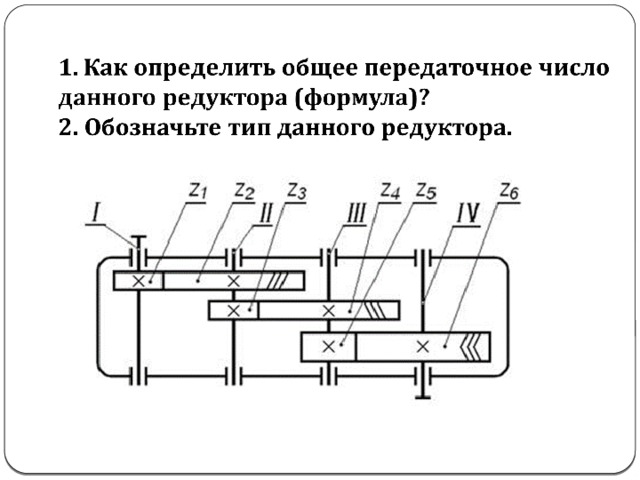

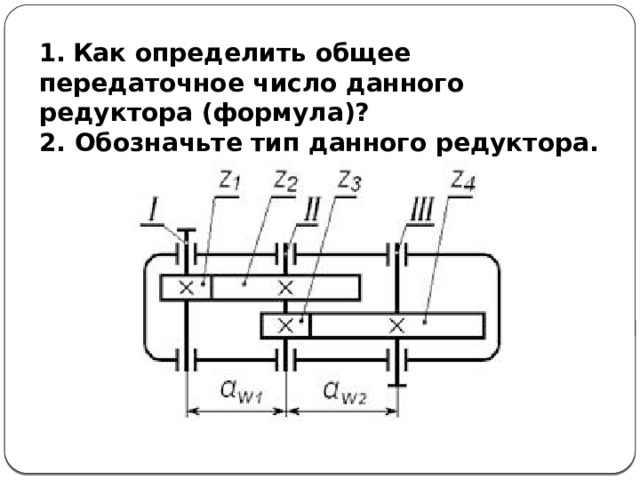

1. Как определить общее передаточное число данного редуктора (формула)?

2. Обозначьте тип данного редуктора.

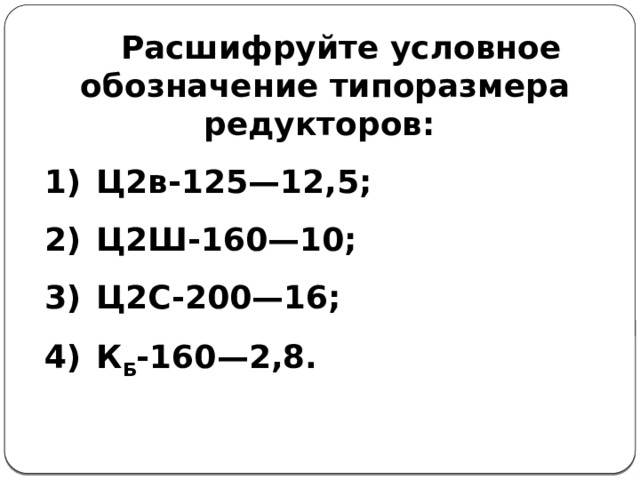

Расшифруйте условное обозначение типоразмера редукторов:

• Ц2в-125—12,5;
• Ц2Ш-160—10;
• Ц2С-200—16;
• К Б -160—2,8.

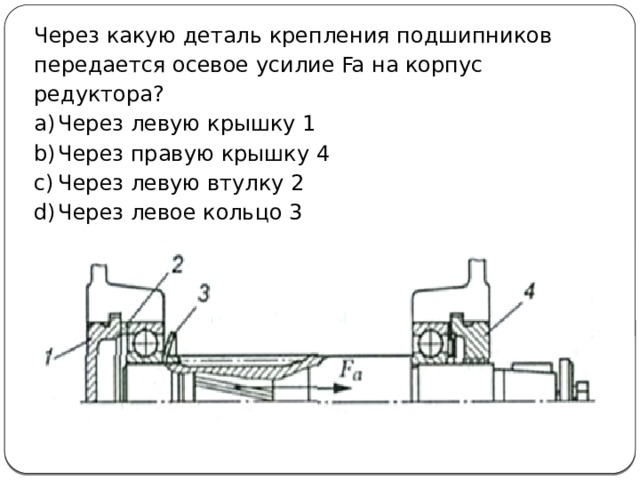

Через какую деталь крепления подшипников передается осевое усилие Fa на корпус редуктора?

• Через левую крышку 1
• Через правую крышку 4
• Через левую втулку 2
• Через левое кольцо 3

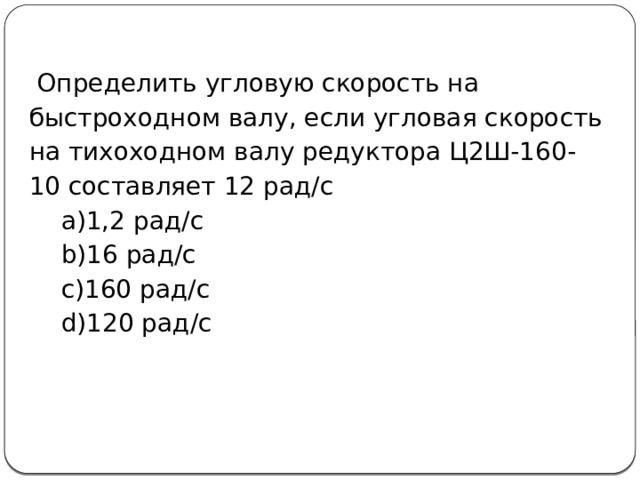

Определить угловую скорость на быстроходном валу, если угловая скорость на тихоходном валу редуктора Ц2Ш-160-10 составляет 12 рад/с

• 1,2 рад/с 16 рад/с 160 рад/с 120 рад/с
• 1,2 рад/с
• 16 рад/с
• 160 рад/с
• 120 рад/с
