Презентация "LibreCad"

Программа для создания чертежей

САПР LibreCAD.

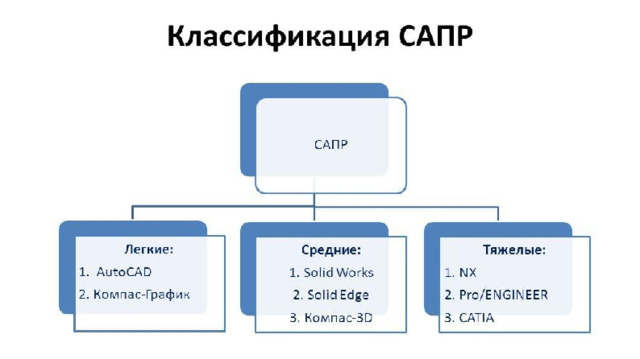

Система автоматизированного проектирования (англ. Computer-aided design (CAD)) — автоматизированная система, реализующая информационную технологию выполнения функций проектирования, представляет собой организационно-техническую систему, предназначенную для автоматизации процесса проектирования, состоящую из персонала и комплекса технических, программных и других средств автоматизации его деятельности. Также для обозначения подобных систем широко используется аббревиатура САПР.

LibreCad (ранее CADuntu) — кроссплатформенная, открытая и свободная САПР для 2-мерного черчения и проектирования, создана на основе QCad. LibreCAD позволяет решать задачи двухмерного проектирования, такие как подготовка инженерных и строительных чертежей, схем и планов. Работает под управлением операционных систем Linux, Windows и macOS. Распространяется под лицензией GNU General Public License версии 2. Исходный код написан на языке программирования C++ с использованием библиотек Qt.

Инструменты

Огромное преимущество софта — его кроссплатформенность. Большое сообщество разрабатывало программу, а значит она открытая и имеет доступ к новым возможностям. А богатый инструментарий поможет пользователям создавать различные чертежи.

Панель инструментов является главным элементов всего графического интерфейса.

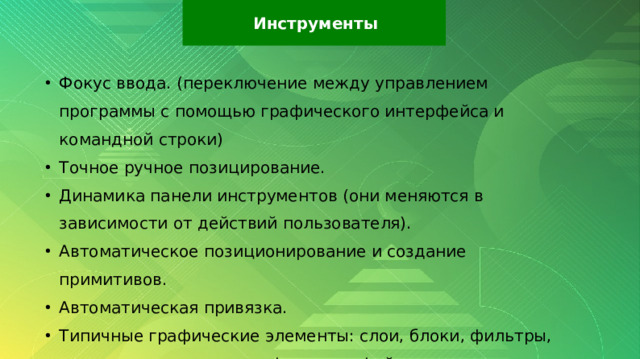

Инструменты

• Фокус ввода. (переключение между управлением программы с помощью графического интерфейса и командной строки)
• Точное ручное позицирование.
• Динамика панели инструментов (они меняются в зависимости от действий пользователя).
• Автоматическое позиционирование и создание примитивов.
• Автоматическая привязка.
• Типичные графические элементы: слои, блоки, фильтры, поддержка популярных форматов файлов.

LibreCAD служит для создания цифровых чертежей. Нельзя не отметить, что же это вообще такое. Чертеж - это модель некоторого объекта, геометрически выполненная на двухмерной поверхности. Главными отличиями чертежа от рисунка является строгость, четкость и простота. Чертеж не должен восприниматься двусмысленно, в отличии от иных изображений. Все это определяет основные свойства чертежей:

• Использование ограниченного количества простых геометрических объектов (примитивов) для создания чертежа объекта любой сложности. Полная детерминированность любого объекта чертежа.
• Высокая степень стандартизации приемов создания чертежа, его основных элементов и их оформления. Использование на чертеже только фиксированного набора линий и штриховок/заливок.

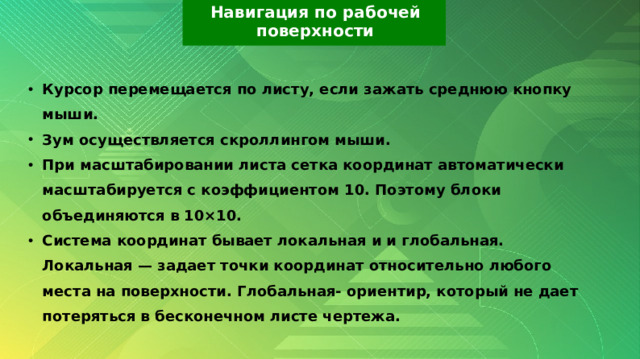

Навигация по рабочей

поверхности

• Курсор перемещается по листу, если зажать среднюю кнопку мыши.
• Зум осуществляется скроллингом мыши.
• При масштабировании листа сетка координат автоматически масштабируется с коэффициентом 10. Поэтому блоки объединяются в 10×10.
• Система координат бывает локальная и и глобальная. Локальная — задает точки координат относительно любого места на поверхности. Глобальная- ориентир, который не дает потеряться в бесконечном листе чертежа.

Интерфейс программы
