Презентация по химии "Элементы симметрии.Точечные группы"

«Симметрия» в переводе с греческого означает «соразмерность» (повторяемость). Симметричные тела и предметы состоят из равнозначных, правильно повторяющихся в пространстве частей.

Понятие симметрии включает в себя составные части – элементы симметрии. Сюда относятся плоскость симметрии, ось симметрии, центр симметрии, или центр инверсии.

Плоскость симметрии

Плоскость симметрии делит кристалл на две зеркально равные части. Обозначается она буквой Р. Части, на которые плоскость симметрии рассекает многогранник, относятся одна к другой, как предмет к своему изображению в зеркале разные кристаллы имеют различное количество плоскостей симметрии, которое ставится перед буквой Р. Наибольшее количество таких плоскостей у природных кристаллов – девять 9Р. В кристалле серы насчитывается 3Р, а у гипса только одна. Значит, в одном кристалле может быть несколько плоскостей симметрии. В некоторых кристаллах плоскость симметрии отсутствует.

Относительно элементов ограничения плоскость симметрии может занимать следующее положение:

проходит через ребра;

лежать перпендикулярно к ребрам в их серединах;

проходить через грань перпендикулярно к ней;

пересекать гранные углы в их вершинах.

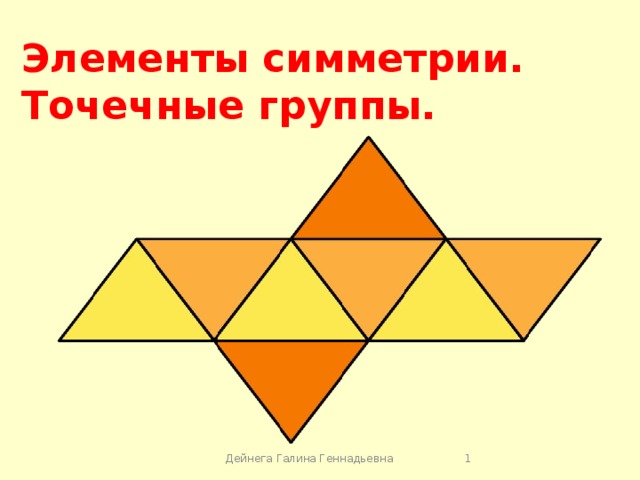

Элементы симметрии. Точечные группы.

Дейнега Галина Геннадьевна

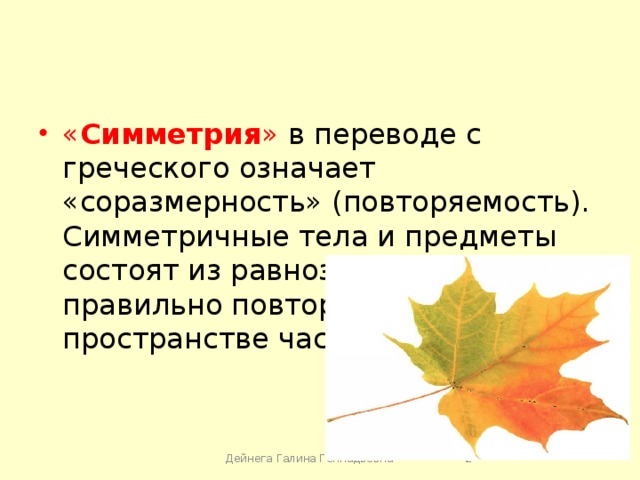

• « Симметрия » в переводе с греческого означает «соразмерность» (повторяемость). Симметричные тела и предметы состоят из равнозначных, правильно повторяющихся в пространстве частей.

Дейнега Галина Геннадьевна

Понятие симметрии

• Понятие симметрии включает в себя составные части – элементы симметрии. Сюда относятся  плоскость симметрии, ось симметрии, центр симметрии, или центр инверсии.

Дейнега Галина Геннадьевна

Плоскость симметрии

• Плоскость симметрии делит кристалл на две зеркально равные части. Обозначается она буквой Р. Части, на которые плоскость симметрии рассекает многогранник, относятся одна к другой, как предмет к своему изображению в зеркале разные кристаллы имеют различное количество плоскостей симметрии, которое ставится перед буквой Р. Наибольшее количество таких плоскостей у природных кристаллов – девять 9Р. В кристалле серы насчитывается 3Р, а у гипса только одна. Значит, в одном кристалле может быть несколько плоскостей симметрии. В некоторых кристаллах плоскость симметрии отсутствует.

Дейнега Галина Геннадьевна

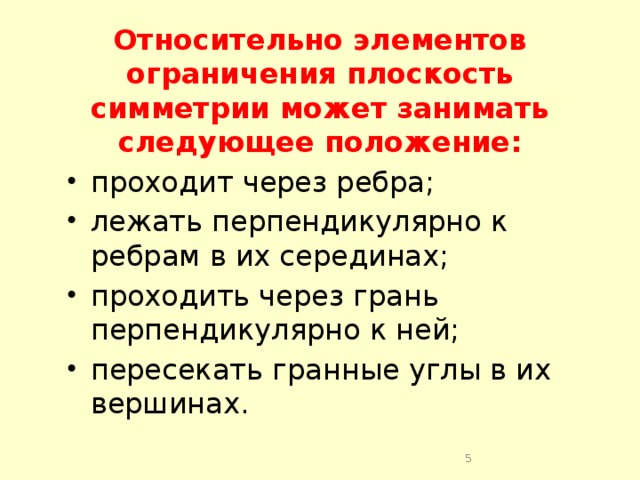

Относительно элементов ограничения плоскость симметрии может занимать следующее положение:

• проходит через ребра;
• лежать перпендикулярно к ребрам в их серединах;
• проходить через грань перпендикулярно к ней;
• пересекать гранные углы в их вершинах.

Ось симметрии

• Ось симметрии  – воображаемая ось, при повороте вокруг которой на некоторый угол фигура совмещается сама с собой в пространстве. Она обозначается буквой L. У кристаллов при вращении вокруг оси симметрии на полный оборот одинаковые элементы ограничения (грани, ребра, углы) могут повторяться только 2, 3, 4, 6 раз. Соответственно этому оси будут называться осями симметрии второго, третьего, четвертого и шестого порядка и обозначаться: L2, L3, L4 и L6.Порядок оси определяется числом совмещений при повороте на 360⁰С.

Центр симметрии

• Центр симметрии  – это точка внутри кристалла, в которой пересекаются и делятся пополам линии, соединяющие одинаковые элементы ограничения кристалла (грани, ребра, углы). Обозначается она буквой С. Практически присутствие центра симметрии будет сказываться в том, что каждое ребро многогранника имеет параллельное себе ребро, каждая грань – такую же параллельную себе зеркально-обратную грань. Если же в многограннике присутствуют грани, не имеющие себе параллельных, то такой многогранник не обладает центром симметрии.

Дейнега Галина Геннадьевна

Степень симметрии

• Степенью симметрии  называется совокупность всех элементов симметрии, которыми обладает данный кристалл.

Изображение с рисунками различной

степени симметрии

Степень симметрии куба

• Кристалл, имеющий форму куба, обладает высокой степенью симметрии. В нем присутствуют три оси симметрии четвертого порядка (3L4), проходящие через середины граней куба, четыре оси симметрии третьего порядка (4L3), проходящие через вершины трехгранных углов, и шесть осей второго порядка (6L2), проходящих через середины ребер. В точке пересечения осей симметрии располагается центр симметрии куба (С). Кроме того, в кубе можно провести девять плоскостей симметрии (9Р). Элементы симметрии кристалла можно изобразить кристаллографической формулой.

Дейнега Галина Геннадьевна

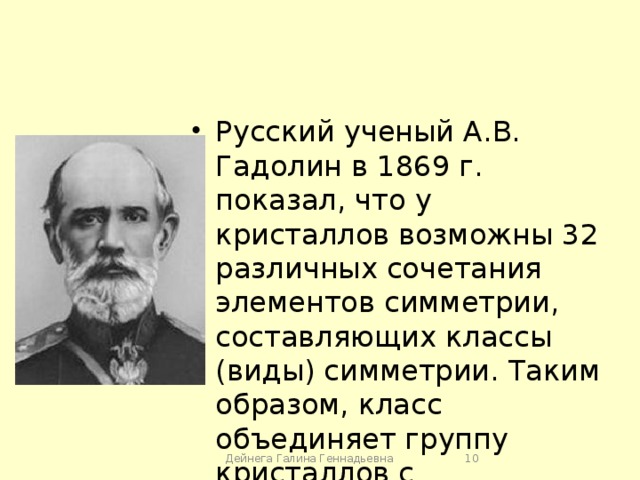

• Русский ученый А.В. Гадолин в 1869 г. показал, что у кристаллов возможны 32 различных сочетания элементов симметрии, составляющих классы (виды) симметрии. Таким образом, класс объединяет группу кристаллов с одинаковой степенью симметрии.

Дейнега Галина Геннадьевна

  Точечные группы симметрии

• Это группы симметрии, операции которых оставляют хотя бы одну точку пространства на месте

Дейнега Галина Геннадьевна

• Точечные группы описывают симметрию не только кристаллов, но любых конечных фигур. В живой природе часто наблюдается запрещённая в кристаллографии точечная симметрия с осями 5-го, 7-го порядка и выше.

Дейнега Галина Геннадьевна

Предельные группы

• Функции, которые опи­сывают зависимость различных свойств кристалла от направления, имеют определённую точечную симмет­рию, однозначно связанную с группой симметрии огранения кристалла. Она либо совпадает с ней, либо выше неё по симметрии.

Дейнега Галина Геннадьевна

Пространственные группы симметрии

• Пространственная симметрия атомной структуры кристаллов описывается пространственными группами симметрии G². Они называются также фёдоровскими в честь нашедшего их в 1890 Е. С. Фёдорова; эти группы были независимо выведены в том же году А. Шёнфлисом. В противоположности точечным группам, которые были получены как обобщение закономерностей форм кристаллических многогранников пространственные группы явились продуктом математическо-геометрической теории, предвосхитившей экспериментальные определения структуры кристаллов с помощью дифракции рентгеновских лучей.

Дейнега Галина Геннадьевна

Пространственная симметрия
