Презентация по ИЗО "Рисование тел вращения"

Наиболее подходящей формой для усвоения принципов построения рисунка являются геометрические тела, имеющие в своей основе ясные конструктивные строения. На простых геометрических телах легче всего понять и усвоить основы объемно-пространственной конструкции, передачи форм в перспективном сокращении, закономерности светотеней и пропорциональные отношения.

Для того чтобы научиться грамотно и правильно изображать форму предмета, необходимо осознать скрытую от глаза внутреннюю структуру предмета – конструкцию.

Тела вращения характеризуются осью, радиусами оснований и конструктивными точками образующей поверхности тел.

Чтобы лучше разобраться в принципах конструктивного построения формы цилиндра и конуса нужно представить эти формы в виду проволочных моделей. Благодаря этому мы можем лучше видеть ясную конструктивную основу и объемно-пространственные характеристики формы.

В изображении тел вращения одним из наиболее сложных элементов является рисование окружностей их оснований в перспективе.

Чем выше линия горизонта, тем больше расширяется кольцо и , наоборот,  по мере приближения к линии горизонта кольцо сужается.

Рисование тел вращения

Рисование геометрических тел

Наиболее подходящей формой для усвоения принципов построения рисунка являются геометрические тела, имеющие в своей основе ясные конструктивные строения. На простых геометрических телах легче всего понять и усвоить основы объемно-пространственной конструкции, передачи форм в перспективном сокращении, закономерности светотеней и пропорциональные отношения.

Для того чтобы научиться грамотно и правильно изображать форму предмета, необходимо осознать скрытую от глаза внутреннюю структуру предмета – конструкцию.

Рисование тел вращения

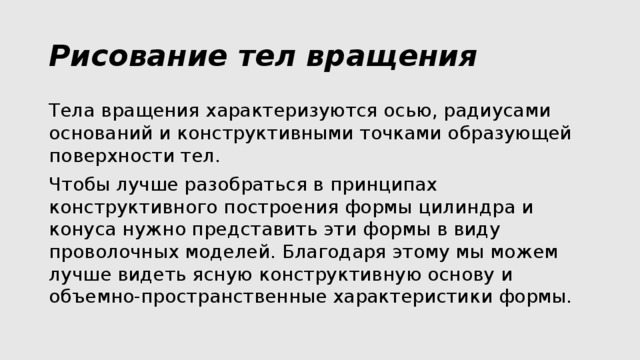

Тела вращения характеризуются осью, радиусами оснований и конструктивными точками образующей поверхности тел.

Чтобы лучше разобраться в принципах конструктивного построения формы цилиндра и конуса нужно представить эти формы в виду проволочных моделей. Благодаря этому мы можем лучше видеть ясную конструктивную основу и объемно-пространственные характеристики формы.

В изображении тел вращения одним из наиболее сложных элементов является рисование окружностей их оснований в перспективе.

Чем выше линия горизонта, тем больше расширяется кольцо и , наоборот, по мере приближения к линии горизонта кольцо сужается.

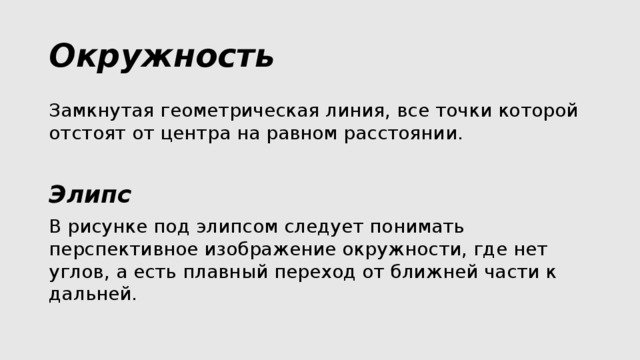

Окружность

Замкнутая геометрическая линия, все точки которой отстоят от центра на равном расстоянии.

Элипс

В рисунке под элипсом следует понимать перспективное изображение окружности, где нет углов, а есть плавный переход от ближней части к дальней.

Рисунок конуса

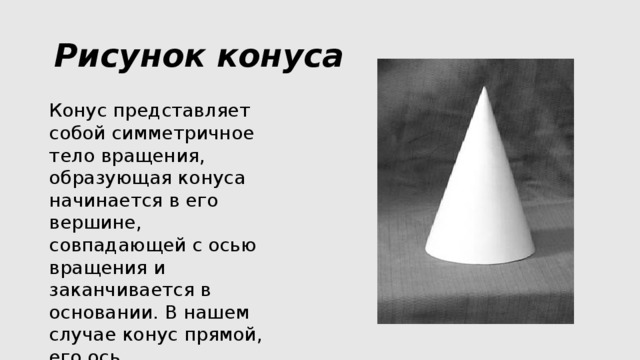

Конус представляет собой симметричное тело вращения, образующая конуса начинается в его вершине, совпадающей с осью вращения и заканчивается в основании. В нашем случае конус прямой, его ось перпендикулярна основанию.

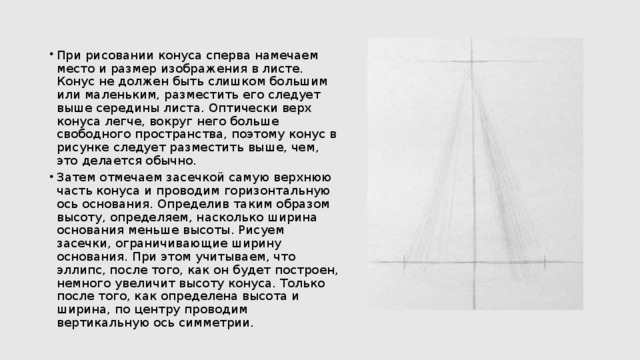

• При рисовании конуса сперва намечаем место и размер изображения в листе. Конус не должен быть слишком большим или маленьким, разместить его следует выше середины листа. Оптически верх конуса легче, вокруг него больше свободного пространства, поэтому конус в рисунке следует разместить выше, чем, это делается обычно.
• Затем отмечаем засечкой самую верхнюю часть конуса и проводим горизонтальную ось основания. Определив таким образом высоту, определяем, насколько ширина основания меньше высоты. Рисуем засечки, ограничивающие ширину основания. При этом учитываем, что эллипс, после того, как он будет построен, немного увеличит высоту конуса. Только после того, как определена высота и ширина, по центру проводим вертикальную ось симметрии.

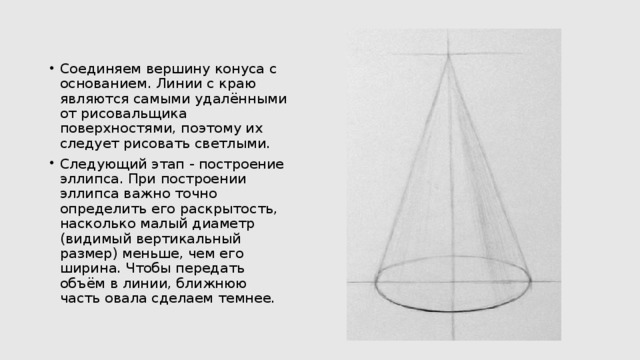

• Соединяем вершину конуса с основанием. Линии с краю являются самыми удалёнными от рисовальщика поверхностями, поэтому их следует рисовать светлыми.
• Следующий этап - построение эллипса. При построении эллипса важно точно определить его раскрытость, насколько малый диаметр (видимый вертикальный размер) меньше, чем его ширина. Чтобы передать объём в линии, ближнюю часть овала сделаем темнее.

• После того, как построение проверено, можно продолжить изображение объёмной формы конуса. Сперва находим границу света и тени. Граница представляет собой прямую линию, идущую от вершины к точке в основании. Постарайтесь верно определить, каково соотношение части, видимой на свету и части в тени. В верхней части линия немного чётче, в нижней части конуса она более плавно размыта к краям. Теневая поверхность удаляется от нас, дальний край по закону воздушной перспективы будет светлее.
• Освещённая часть удаляется от зрителя, поэтому, в соответствии с законами воздушной перспективы, она будет темнее. На границе света и тени мы видим полутон, промежуточную поверхность между светом и тенью, он относится к свету, но темнее, чем освещённая часть предмета, т. к. угол падения лучей света здесь небольшой. Падающая тень темнее тени собственной. Она лежит на горизонтальной поверхности, передняя часть тени темнее. Штрих кладём по форме, сначала в направлении лучей, идущих от вершины к основанию.

Начало работы над объёмной формой конуса

Для лучшей передачи формы введём горизонтальные линии штриховки, показывающие сечение формы по горизонтали. Особенно важно показать, как форма заворачивается по краям. На завершающем этапе работы уточняем тональные отношения и форму. Освещённая часть чуть темнее снизу, сверху выше контраст света и тени. Теневая часть конуса снизу подсвечена рефлексом от поверхности стола, также имеется рефлекс, проходящий по дальнему краю формы.

Рисунок цилиндра

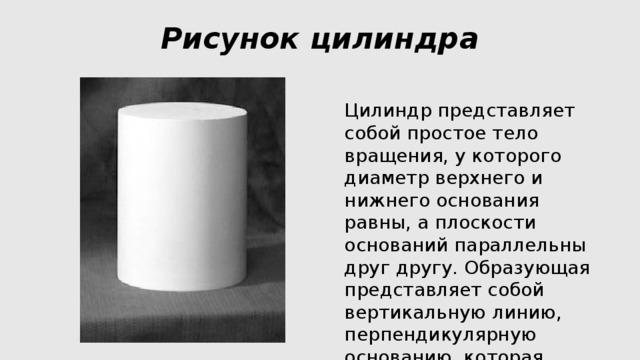

Цилиндр представляет собой простое тело вращения, у которого диаметр верхнего и нижнего основания равны, а плоскости оснований параллельны друг другу. Образующая представляет собой вертикальную линию, перпендикулярную основанию, которая вращается по окружности.

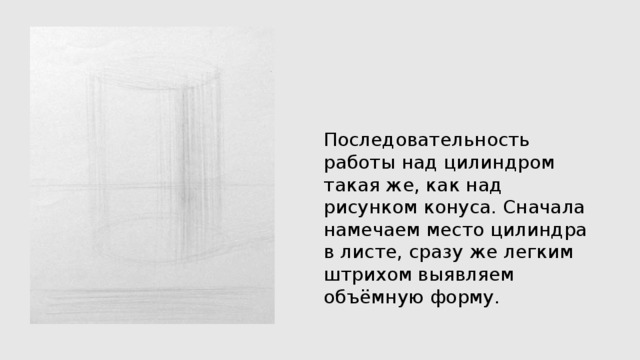

Последовательность работы над цилиндром такая же, как над рисунком конуса. Сначала намечаем место цилиндра в листе, сразу же легким штрихом выявляем объёмную форму.

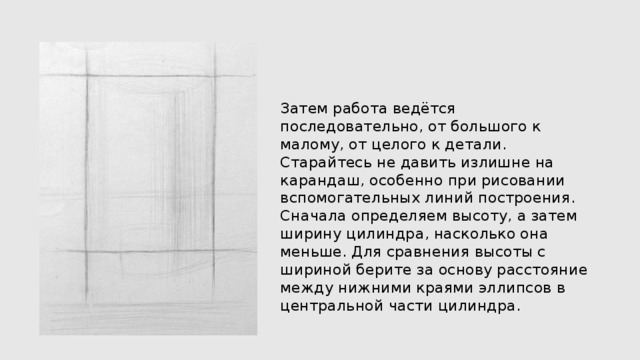

Затем работа ведётся последовательно, от большого к малому, от целого к детали. Старайтесь не давить излишне на карандаш, особенно при рисовании вспомогательных линий построения. Сначала определяем высоту, а затем ширину цилиндра, насколько она меньше. Для сравнения высоты с шириной берите за основу расстояние между нижними краями эллипсов в центральной части цилиндра.

После того, как найдены основные пропорции, рисуем осевую линию. Ось симметрии делит цилиндр ровно пополам. Построение эллипсов начинаем с верхнего. Нам хорошо видно, как он развёрнут. Нижний эллипс развёрнут больше, чем верхний, в соответствии с законами перспективы. Граница светотени у цилиндра проходит по вертикальной линии. Штрих кладём по форме, в вертикальном направлении. Удаляющиеся поверхности на свету становятся темнее, а в тени, наоборот, светлее.

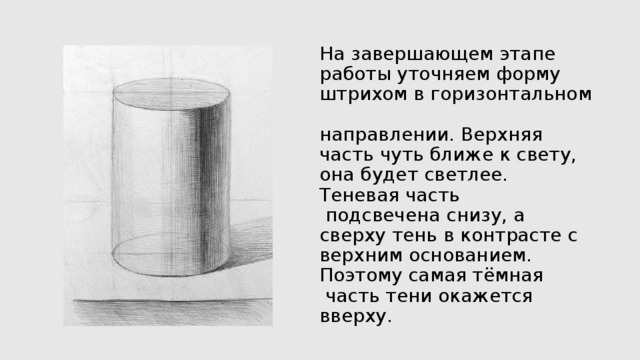

На завершающем этапе работы уточняем форму штрихом в горизонтальном направлении. Верхняя часть чуть ближе к свету, она будет светлее. Теневая часть подсвечена снизу, а сверху тень в контрасте с верхним основанием. Поэтому самая тёмная часть тени окажется вверху.
