Построение в линзах

Востребованность данной темы заключается в следующем что она часто используется в материалах ЕГЭ в части С

Тема: ОПТИКА
11.01.2019

Содержимое разработки

Построение в линзах

Построение в линзах

Линза  – прозрачное тело Ограниченное двумя  сферическими поверхностями 0 Главная плоскость линзы    О – оптический центр линзы (свет, проходящий через эту точку – не преломляется)

Линза – прозрачное тело

Ограниченное двумя

сферическими

поверхностями

0

Главная плоскость линзы

О – оптический центр линзы

(свет, проходящий через эту точку – не преломляется)

Собирающие линзы – линзы, преобразующие параллельный пучок световых лучей в сходящийся.        Рассеивающие линзы – линзы, преобразующие параллельный пучок световых лучей в расходящийся.

Собирающие линзы – линзы, преобразующие параллельный пучок световых лучей в сходящийся.

Рассеивающие линзы линзы, преобразующие параллельный пучок световых лучей в расходящийся.

двояковогнутая вогнуто-выпуклая плоско-вогнутая плоско-выпуклая двояковыпуклая выпукло-вогнутая
  • двояковогнутая
  • вогнуто-выпуклая
  • плоско-вогнутая
  • плоско-выпуклая
  • двояковыпуклая
  • выпукло-вогнутая
Главный фокус  ( F )    Фокусное расстояние (ОF)    Фокальная плоскость      Побочный фокус (F ‘ )

Главный фокус ( F ) Фокусное расстояние (ОF) Фокальная плоскость Побочный фокус (F )

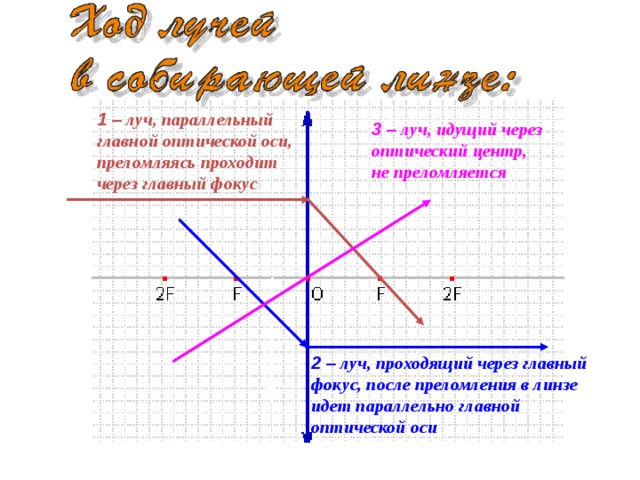

1 – луч, параллельный главной оптической оси, преломляясь проходит через главный фокус 3 – луч, идущий через оптический центр, не преломляется 2 – луч, проходящий через главный фокус, после преломления в линзе идет параллельно главной оптической оси

1 – луч, параллельный

главной оптической оси,

преломляясь проходит

через главный фокус

3 – луч, идущий через

оптический центр,

не преломляется

2 – луч, проходящий через главный фокус, после преломления в линзе идет параллельно главной оптической оси

1. Точечный источник света, находящийся на главной оптической оси. K F' 2 1 * * S S ' 2' 3

1. Точечный источник света, находящийся на главной оптической оси.

K

F'

2

1

*

*

S

S '

2'

3

2F) Изображение: действительное (f0), уменьшенное, перевернутое H Г B h A ' A H B ' " width="640"

2. Предмет находится за двойным фокусом линзы (d2F)

Изображение:

действительное (f0),

уменьшенное,

перевернутое

H

Г

B

h

A '

A

H

B '

dF) Изображение: действительное (f0), увеличенное, перевернутое B h A ' A H B ' " width="640"

3. Предмет находится между двойным фокусом и фокусом линзы (2FdF)

Изображение:

действительное (f0),

увеличенное,

перевернутое

B

h

A '

A

H

B '

3. Предмет находится на фокусном расстоянии от линзы (d=F) Изображение: отсутствует (лучи  параллельны друг другу) B A

3. Предмет находится на фокусном расстоянии от линзы (d=F)

Изображение:

отсутствует

(лучи параллельны друг другу)

B

A

4. Предмет находится между главным фокусом и линзой (d Изображение: мнимое (f увеличенное, прямое B '  H B h A '  A

4. Предмет находится между главным фокусом и линзой (d

Изображение:

мнимое (f

увеличенное,

прямое

B '

H

B

h

A '

A

2F) " width="640"

С

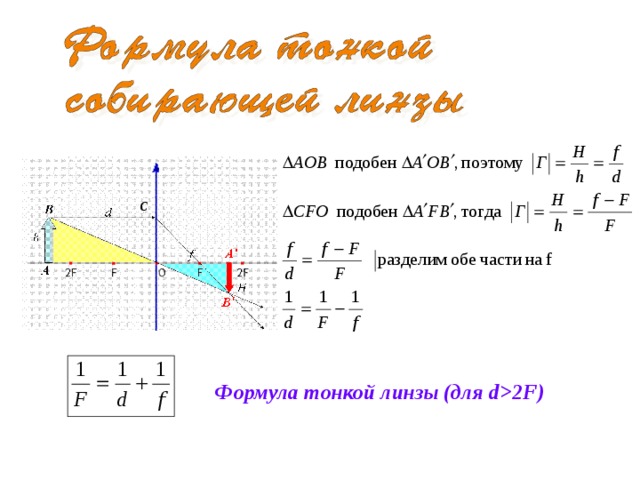

Формула тонкой линзы (для d2F)

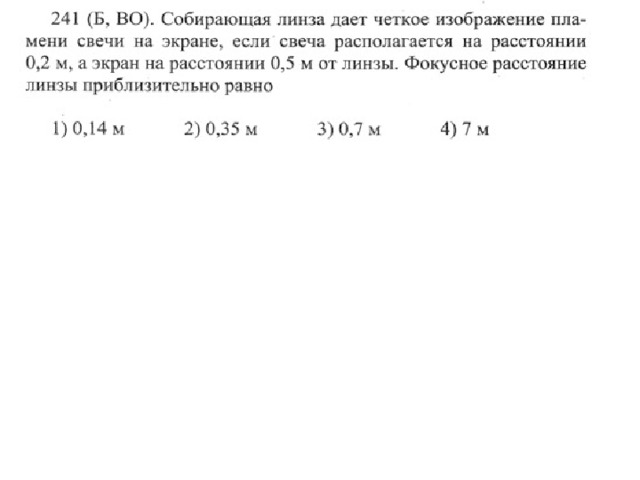

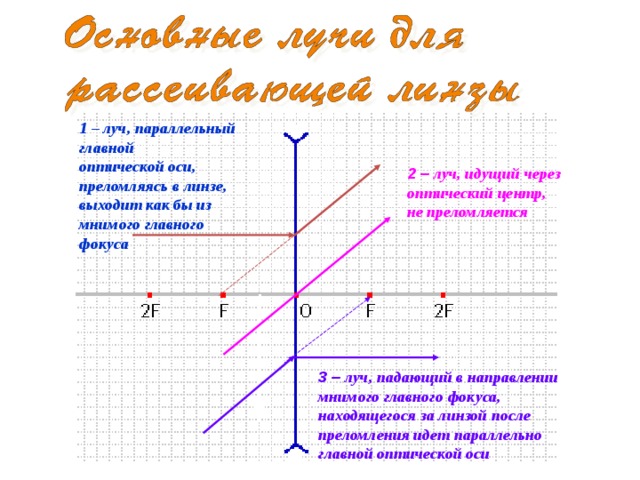

1 – луч, параллельный главной оптической оси, преломляясь в линзе, выходит как бы из мнимого главного фокуса 2 – луч, идущий через оптический центр, не преломляется 3 – луч, падающий в направлении мнимого главного фокуса, находящегося за линзой после преломления идет параллельно главной оптической оси

1 – луч, параллельный главной

оптической оси, преломляясь в линзе,

выходит как бы из мнимого главного

фокуса

2 – луч, идущий через

оптический центр,

не преломляется

3 – луч, падающий в направлении мнимого главного фокуса, находящегося за линзой после преломления идет параллельно главной оптической оси

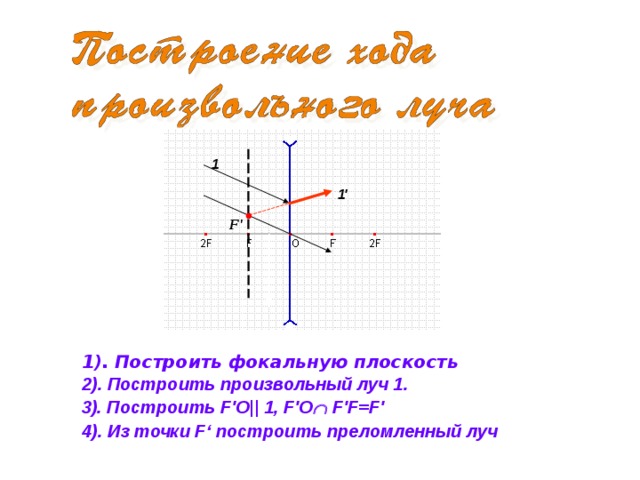

1 1' F' 1). Построить фокальную плоскость 2). Построить произвольный луч 1. 3). Построить F'O|| 1, F'O  F'F=F' 4). Из точки F‘ построить преломленный луч

1

1'

F'

1). Построить фокальную плоскость

2). Построить произвольный луч 1.

3). Построить F'O|| 1, F'O F'F=F'

4). Из точки F‘ построить преломленный луч

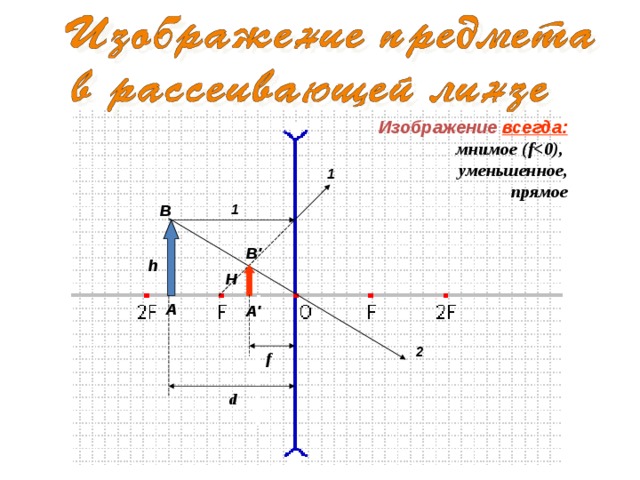

Изображение всегда: мнимое (f уменьшенное, прямое 1 1 В В' h H А А' 2 f d

Изображение всегда:

мнимое (f

уменьшенное,

прямое

1

1

В

В'

h

H

А

А'

2

f

d

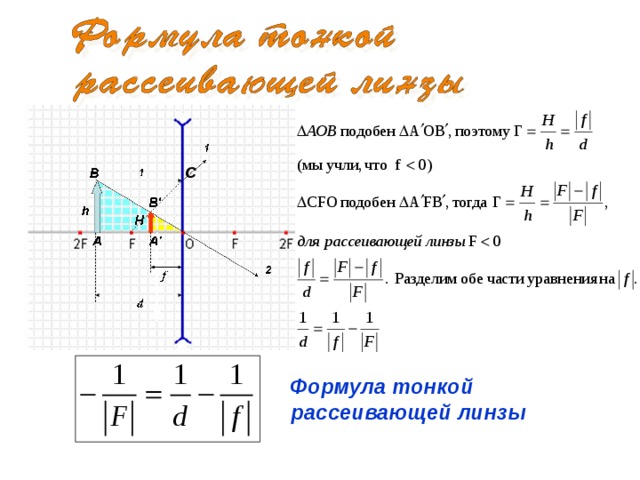

С Формула тонкой рассеивающей линзы

С

Формула тонкой

рассеивающей линзы

Увеличение линзы – отношение высоты изображения к высоте предмета. Оптическая сила – величина, обратная фокусному расстоянию линзы  СИ: [D]=1/м=дптр (диоптрия)

Увеличение линзы – отношение высоты изображения к высоте предмета.

Оптическая сила – величина, обратная фокусному расстоянию линзы СИ: [D]=1/м=дптр (диоптрия)
