Построение простой 3D-детали в AutoCad.

Построение простой 3D-детали в AutoCad.

Целью данной лабораторной работы является создание твердотельнх моделей в среде AutoCAD.

Несколько базовых правил 3D – моделирования:

1. Для создания трехмерной твердотельной модели необходимо проанализировать геометрическую форму детали;

2. Представить плоский эскиз, для получения данного тела;

3. Скругления, фаски и ребра жесткости, создаются впоследствии при помощи специальных команд.

Система AutoCAD позволяет строить графические объекты не только в

плоскости XY, но и в любой плоскости трехмерного пространства (ось Z перпендикулярна экрану и направлена к нам). Во время работы следует подбирать подходящий вид.

Изменить геометрию свойств детали можно при помощи окна СВОЙСТВ.

Рис.1. Окно Свойства

Задание 1.

Создать 3D деталь – сплошная основная линия 0,5 мм, цвет черный. Создать три видовых экрана - вид сверху, вид справа, ЮЗ изометрия.

Рис.2. Пример к заданию 1

Методические рекомендации к созданию трехмерной твердотельной модели в среде AutoCAD.

1. Построение основания крышки начинать надо с окружности. Центр в точке (0,0,0) и диаметр 70 мм.

2. Построить две одинаковые окружности диаметром 20 мм с центрами (40,0) и (-40,0).

3. Провести четыре касательных отрезка

Рис.3. Построение окружностей и четырех касательных

4. Ненужные части окружности обрезать.

5. Преобразовать объекты в одну область. Построение области – это основание будущей крышки.

6. Создать два круглых отверстия – окружности диаметром 10 мм с центрами в точке (40,0) и (-40,0).

7. Установить СВ изометрию (Рис.4).

8. Выдавить полученную область вверх на 15 мм. (Рис.5).

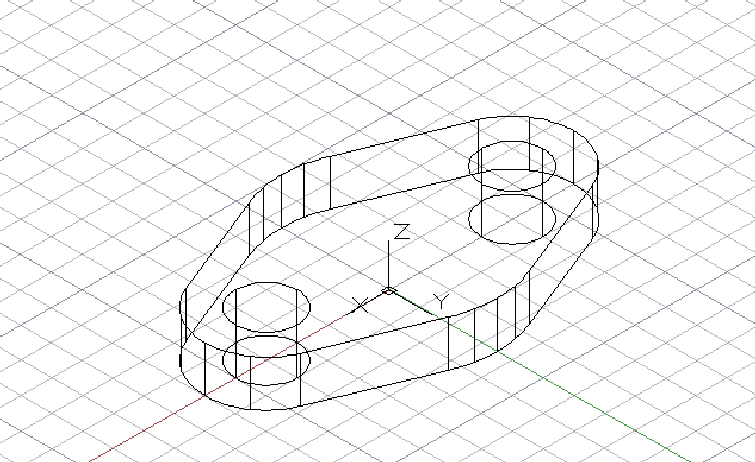

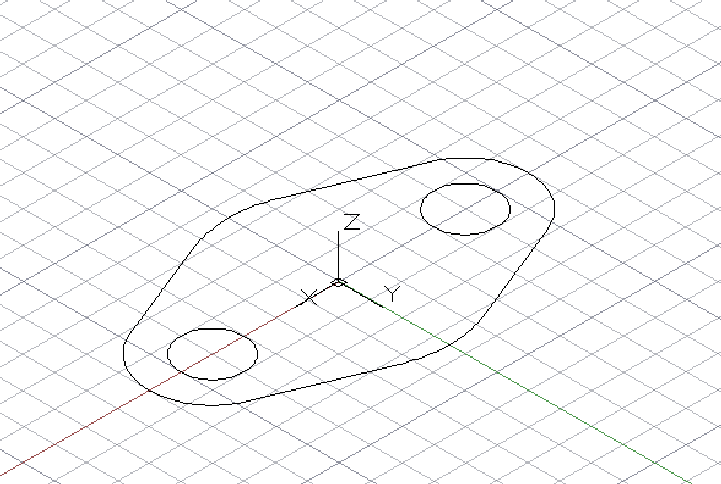

Рис.4. СВ изометрия Рис.5. Выдавливание области

9. Выполнить отверстия в основании крышки.

10. Построить цилиндр, который стоит на верхней поверхности основания, имеет диаметр 40 мм и высоту 65 мм. Ввести координаты 0,0,15 (Рис.6).

11. Построить сквозной цилиндр. Центр (0,0,0), диаметр поверхности 30 мм, высота 80 мм.

12. Объединить цилиндр и основание крышки в одно тело.

13. Выполнить вычитание цилиндра из объединенного объекта.

14. Выбрать Визуальный стиль «Реалистичный» (Рис.7).

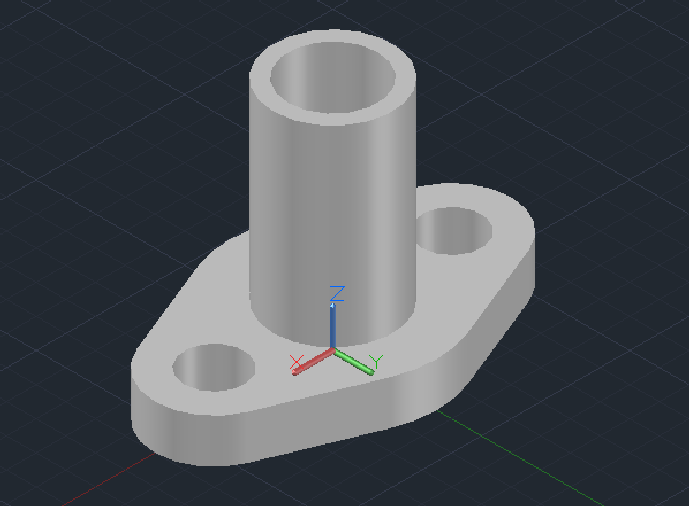

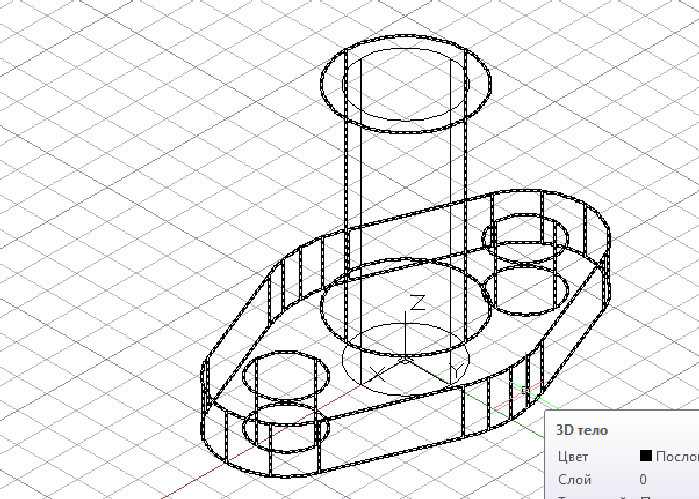

Рис.6. Построение цилиндра Рис.7. Визуальный стиль
