Полупроводниковые материалы

Полупроводниковые материалы. Специальность "Электрооборудование"
23.05.2023

Содержимое разработки

ТЕМА 4.3.  « ПОЛУПРОВОДНИКОВЫЕ МАТЕРИАЛЫ».

ТЕМА 4.3.

« ПОЛУПРОВОДНИКОВЫЕ МАТЕРИАЛЫ».

The role of this topic in the study of the discipline

The role of this topic in the study of the discipline

 tasks : teaching  developmental  educative
  • tasks :
  • teaching
  • developmental
  • educative

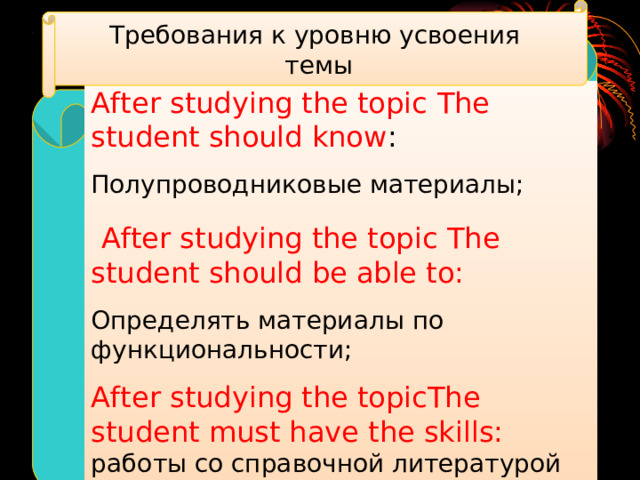

Требования к уровню усвоения  темы After studying the topic  The student should know : Полупроводниковые материалы;  After studying the topic  The student should be able to: Определять материалы по функциональности; After studying the topicThe student must have the skills:  работы со справочной литературой

Требования к уровню усвоения

темы

After studying the topic The student should know :

Полупроводниковые материалы;

After studying the topic The student should be able to:

Определять материалы по функциональности;

After studying the topicThe student must have the skills: работы со справочной литературой

homework : «Электроматериаловедение» Н.Никулин с.141 https://learningapps.org/myapps.php

homework :

  • «Электроматериаловедение» Н.Никулин с.141

https://learningapps.org/myapps.php

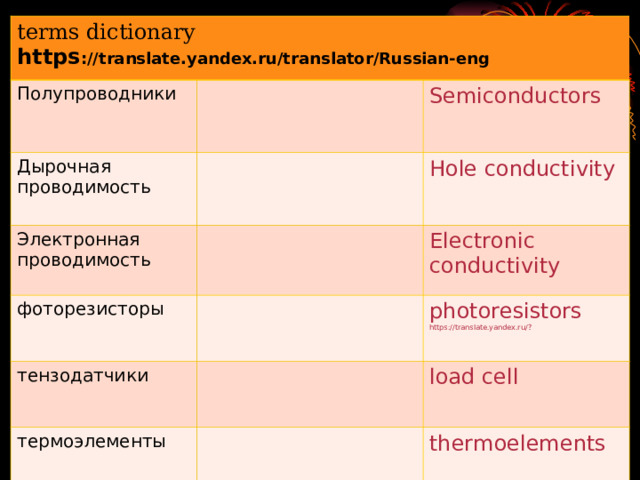

terms dictionary https ://translate.yandex.ru/translator/Russian-eng Полупроводники Дырочная проводимость Электронная проводимость Semiconductors Hole conductivity фоторезисторы Electronic conductivity тензодатчики термоэлементы photoresistors https://translate.yandex.ru/? load cell thermoelements

terms dictionary

https ://translate.yandex.ru/translator/Russian-eng

Полупроводники

Дырочная проводимость

Электронная проводимость

Semiconductors

Hole conductivity

фоторезисторы

Electronic conductivity

тензодатчики

термоэлементы

photoresistors

https://translate.yandex.ru/?

load cell

thermoelements

полупроводники

полупроводники

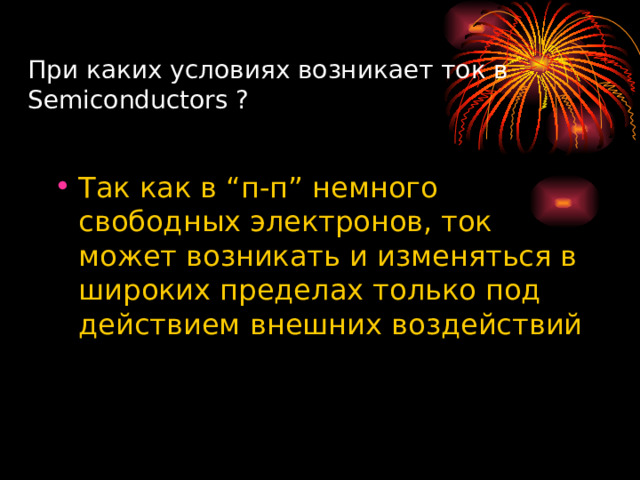

При каких условиях возникает ток в Semiconductors ? Так как в “п-п” немного свободных электронов, ток может возникать и изменяться в широких пределах только под действием внешних воздействий

При каких условиях возникает ток в Semiconductors ?

  • Так как в “п-п” немного свободных электронов, ток может возникать и изменяться в широких пределах только под действием внешних воздействий
   Внешние  воздействия   нагрева-  ние  облуче-  ние Введение примесей

Внешние

воздействия

нагрева- ние

облуче- ние

Введение

примесей

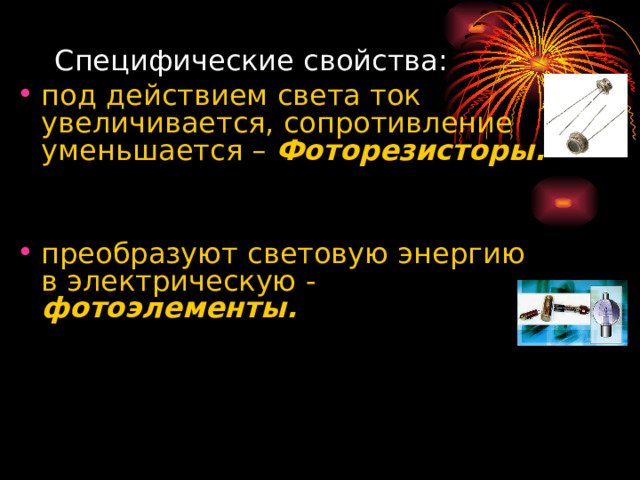

Специфические свойства: под действием света ток увеличивается, сопротивление уменьшается – Фоторезисторы.   преобразуют световую энергию в электрическую - фотоэлементы.

Специфические свойства:

  • под действием света ток увеличивается, сопротивление уменьшается – Фоторезисторы.

  • преобразуют световую энергию в электрическую - фотоэлементы.

Специфические свойства (продолжение): изменяется сопротивление под действием давления(кремний)- Тензодатчики.

Специфические свойства (продолжение):

  • изменяется сопротивление под действием давления(кремний)- Тензодатчики.
Специфические свойства  (продолжение): наличие двух участков с различными t вызывает перемещение свободных зарядов от нагретого к холодному- термоЭДС – превращается тепловая энергия в электрическую - Термоэлементы .

Специфические свойства (продолжение):

  • наличие двух участков с различными t вызывает перемещение свободных зарядов от нагретого к холодному- термоЭДС – превращается тепловая энергия в электрическую - Термоэлементы .

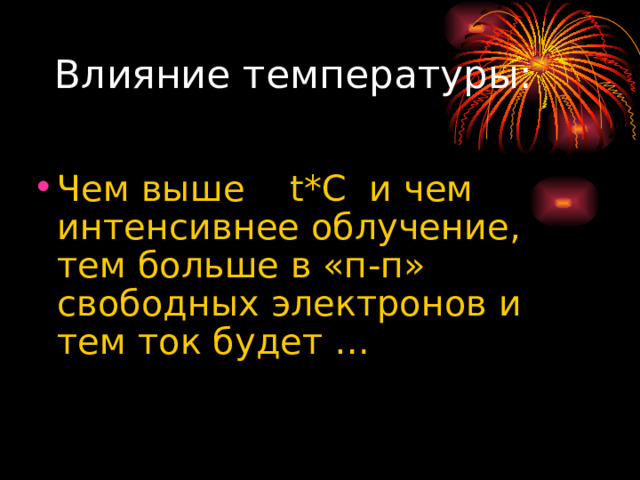

Влияние температуры: Чем выше t * C и чем интенсивнее облучение, тем больше в «п-п» свободных электронов и тем ток будет …

Влияние температуры:

  • Чем выше t * C и чем интенсивнее облучение, тем больше в «п-п» свободных электронов и тем ток будет …

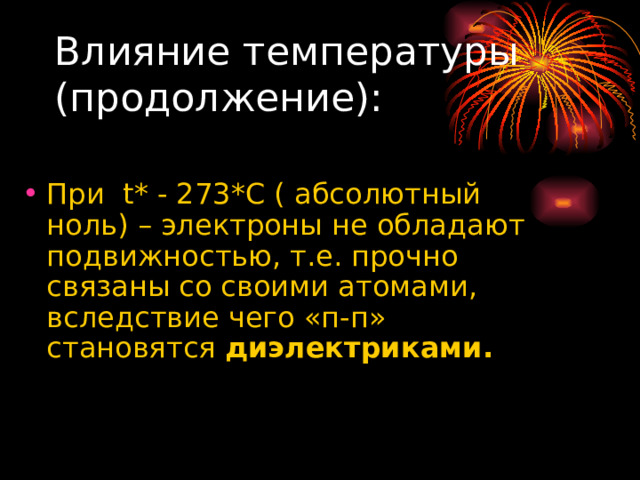

Влияние температуры  (продолжение): При t * - 273* C ( абсолютный ноль) – электроны не обладают подвижностью, т.е. прочно связаны со своими атомами, вследствие чего «п-п» становятся диэлектриками.

Влияние температуры (продолжение):

  • При t * - 273* C ( абсолютный ноль) – электроны не обладают подвижностью, т.е. прочно связаны со своими атомами, вследствие чего «п-п» становятся диэлектриками.

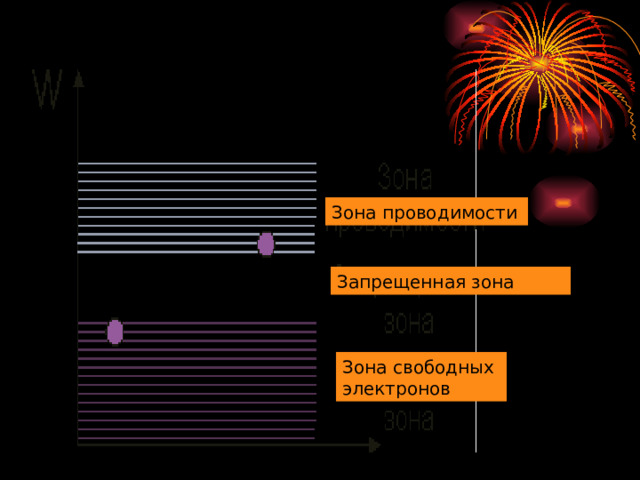

Зона проводимости Запрещенная зона Зона свободных электронов

Зона проводимости

Запрещенная зона

Зона свободных электронов

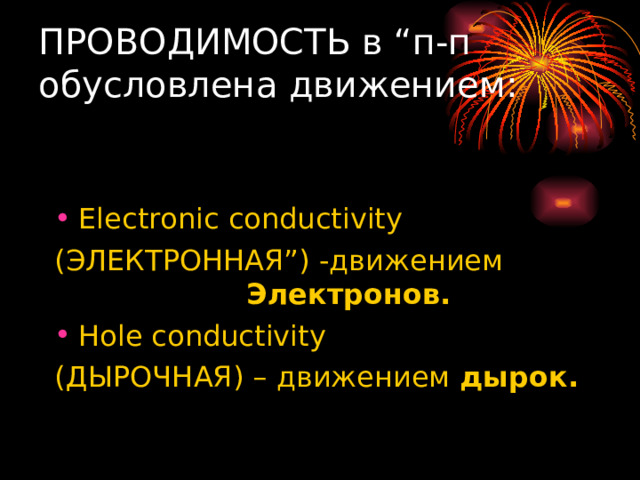

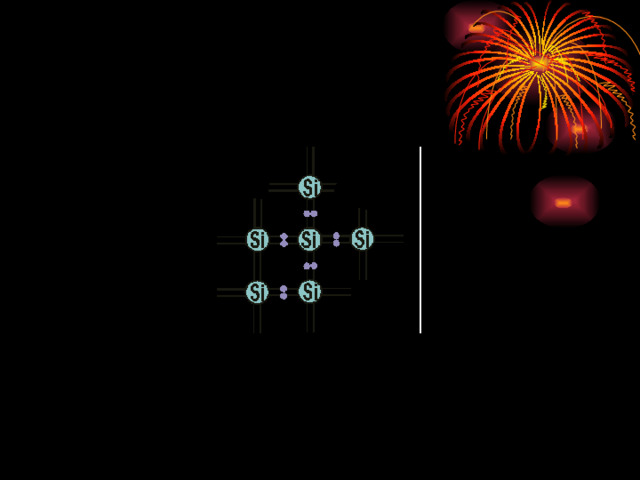

ПРОВОДИМОСТЬ в “п-п обусловлена движением:   Electronic conductivity (ЭЛЕКТРОННАЯ”) -движением     Электронов. Hole conductivity (ДЫРОЧНАЯ) – движением дырок.

ПРОВОДИМОСТЬ в “п-п обусловлена движением:

  • Electronic conductivity

(ЭЛЕКТРОННАЯ”) -движением Электронов.

  • Hole conductivity

(ДЫРОЧНАЯ) – движением дырок.

ИЗГОТОВЛЕНИЕ “п-п” ПРИБОРОВ – в тщательно очищенный проводник вводят Легирующие примеси:      . ДОНОРНЫЕ и  АКЦЕПТОРНЫЕ

ИЗГОТОВЛЕНИЕ “п-п” ПРИБОРОВ –

  • в тщательно очищенный проводник вводят Легирующие примеси: .
  • ДОНОРНЫЕ и АКЦЕПТОРНЫЕ

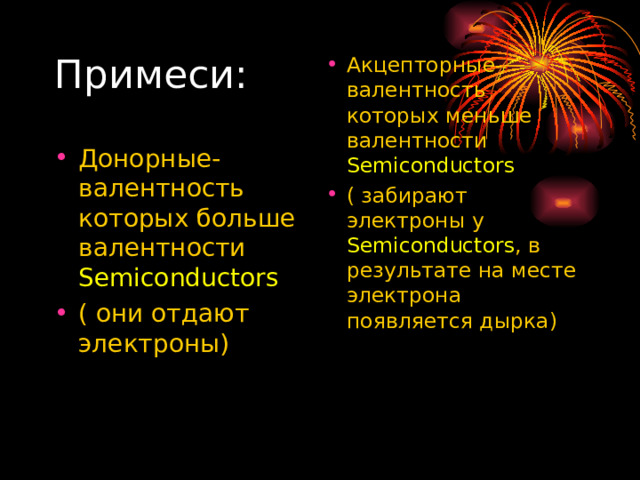

Примеси: Акцепторные- валентность которых меньше валентности Semiconductors ( забирают электроны у Semiconductors , в результате на месте электрона появляется дырка) Донорные- валентность которых больше валентности Semiconductors ( они отдают электроны)

Примеси:

  • Акцепторные- валентность которых меньше валентности Semiconductors
  • ( забирают электроны у Semiconductors , в результате на месте электрона появляется дырка)
  • Донорные- валентность которых больше валентности Semiconductors
  • ( они отдают электроны)

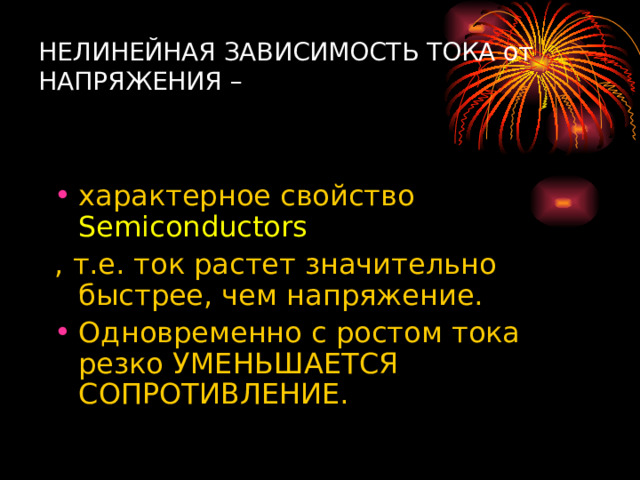

НЕЛИНЕЙНАЯ ЗАВИСИМОСТЬ ТОКА от НАПРЯЖЕНИЯ –   характерное свойство Semiconductors , т.е. ток растет значительно быстрее, чем напряжение. Одновременно с ростом тока резко УМЕНЬШАЕТСЯ СОПРОТИВЛЕНИЕ.

НЕЛИНЕЙНАЯ ЗАВИСИМОСТЬ ТОКА от НАПРЯЖЕНИЯ –

  • характерное свойство Semiconductors

, т.е. ток растет значительно быстрее, чем напряжение.

  • Одновременно с ростом тока резко УМЕНЬШАЕТСЯ СОПРОТИВЛЕНИЕ.
Нелинейная зависимость тока и сопротивления п-п от приложенного напряжения - График

Нелинейная зависимость тока и сопротивления п-п от приложенного напряжения -

График

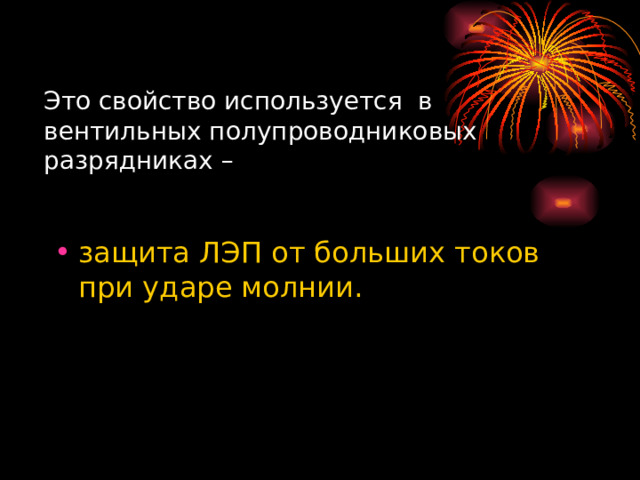

Это свойство используется в вентильных полупроводниковых разрядниках –   защита ЛЭП от больших токов при ударе молнии.

Это свойство используется в вентильных полупроводниковых разрядниках –

  • защита ЛЭП от больших токов при ударе молнии.

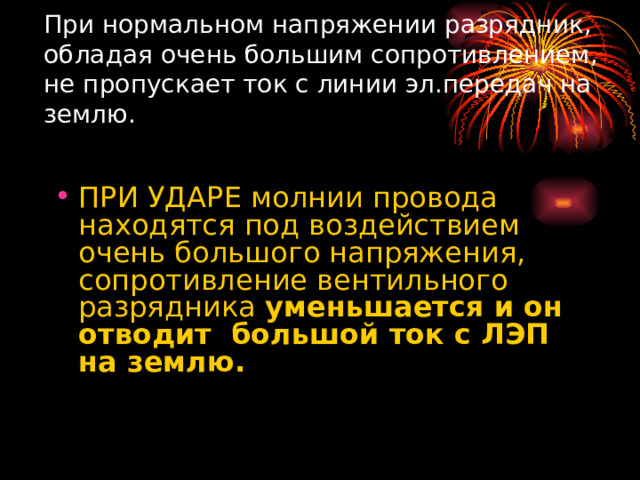

При нормальном напряжении разрядник, обладая очень большим сопротивлением, не пропускает ток с линии эл.передач на землю.   ПРИ УДАРЕ молнии провода находятся под воздействием очень большого напряжения, сопротивление вентильного разрядника уменьшается и он отводит большой ток с ЛЭП на землю.

При нормальном напряжении разрядник, обладая очень большим сопротивлением, не пропускает ток с линии эл.передач на землю.

  • ПРИ УДАРЕ молнии провода находятся под воздействием очень большого напряжения, сопротивление вентильного разрядника уменьшается и он отводит большой ток с ЛЭП на землю.
 В результате напряжение ЛЭП снижается до нормального значения.  Большое сопротивление разрядника восстанавливается и он снова не пропускает ток с линии на землю.
  • В результате напряжение ЛЭП снижается до нормального значения.
  • Большое сопротивление разрядника восстанавливается и он снова не пропускает ток с линии на землю.

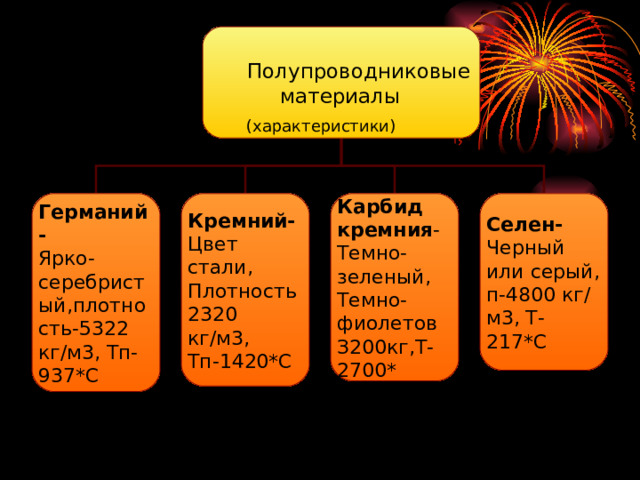

 Полупроводниковые  материалы (характеристики) Германий- Ярко-серебристый,плотность-5322 кг/м3, Тп-937*С Кремний- Цвет стали, Плотность 2320 кг/м3, Тп-1420*С Карбид кремния - Темно-зеленый, Темно-фиолетов З200кг,Т-2700* Селен- Черный или серый, п-4800 кг/м3, Т- 217*С

Полупроводниковые

материалы

(характеристики)

Германий-

Ярко-серебристый,плотность-5322 кг/м3, Тп-937*С

Кремний-

Цвет стали,

Плотность 2320 кг/м3,

Тп-1420*С

Карбид кремния -

Темно-зеленый,

Темно-фиолетов

З200кг,Т-2700*

Селен-

Черный или серый, п-4800 кг/м3, Т- 217*С

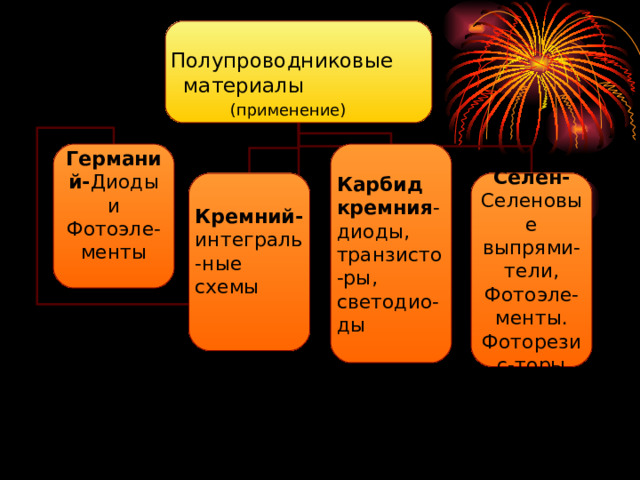

Полупроводниковые  материалы (применение) Германий- Диоды и Фотоэле-менты Карбид кремния - диоды, транзисто-ры, светодио-ды  Селен- Селеновые выпрями-тели, Фотоэле-менты. Фоторезис-торы Кремний- интеграль - ные схемы

Полупроводниковые

материалы

(применение)

Германий- Диоды и

Фотоэле-менты

Карбид кремния - диоды, транзисто-ры, светодио-ды

Селен- Селеновые выпрями-тели,

Фотоэле-менты.

Фоторезис-торы

Кремний- интеграль - ные схемы

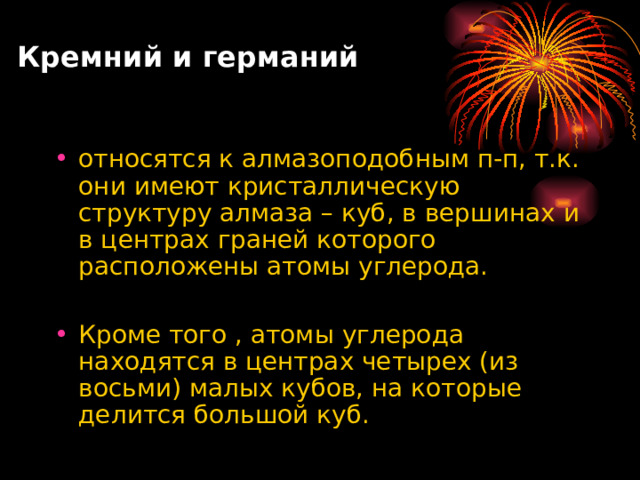

Кремний и германий относятся к алмазоподобным п-п, т.к. они имеют кристаллическую структуру алмаза – куб, в вершинах и в центрах граней которого расположены атомы углерода.  Кроме того , атомы углерода находятся в центрах четырех (из восьми) малых кубов, на которые делится большой куб.

Кремний и германий

  • относятся к алмазоподобным п-п, т.к. они имеют кристаллическую структуру алмаза – куб, в вершинах и в центрах граней которого расположены атомы углерода.
  • Кроме того , атомы углерода находятся в центрах четырех (из восьми) малых кубов, на которые делится большой куб.

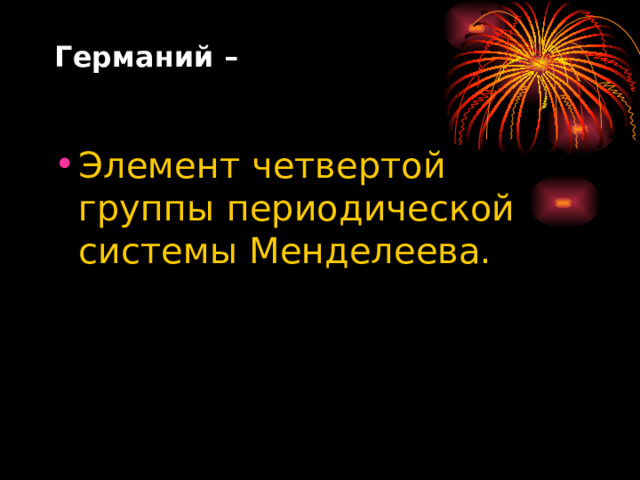

Германий –   Элемент четвертой группы периодической системы Менделеева.

Германий –

  • Элемент четвертой группы периодической системы Менделеева.

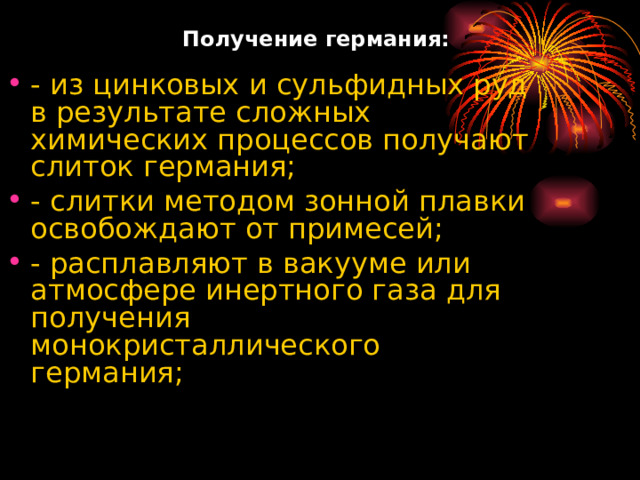

  Получение  германия:   - из цинковых и сульфидных руд в результате сложных химических процессов получают слиток германия; - слитки методом зонной плавки освобождают от примесей; - расплавляют в вакууме или атмосфере инертного газа для получения монокристаллического германия;

Получение германия:

  • - из цинковых и сульфидных руд в результате сложных химических процессов получают слиток германия;
  • - слитки методом зонной плавки освобождают от примесей;
  • - расплавляют в вакууме или атмосфере инертного газа для получения монокристаллического германия;
Получение  германия  (продолжение):   - для получения германия электропроводностью n - или р-типа в расплав очищенного германия вводят соответственно донорную или акцепторную примесь; - из расплава вытягивают с определенной скоростью чистый монокристаллический германий в виде сплошного цилиндра заданного диаметра.

Получение германия (продолжение):

  • - для получения германия электропроводностью n - или р-типа в расплав очищенного германия вводят соответственно донорную или акцепторную примесь;
  • - из расплава вытягивают с определенной скоростью чистый монокристаллический германий в виде сплошного цилиндра заданного диаметра.

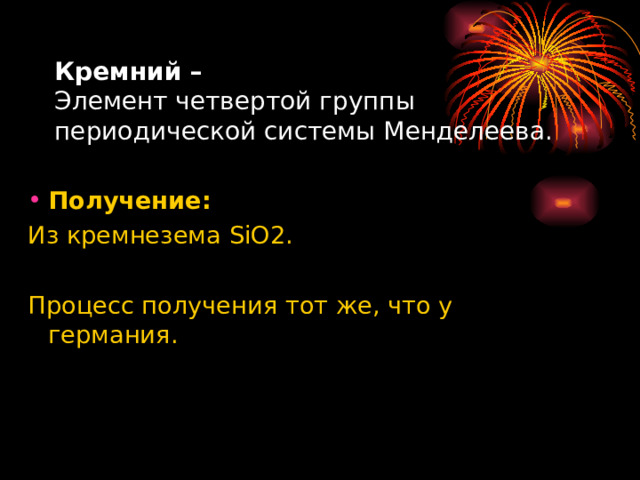

Кремний –  Элемент четвертой группы периодической системы Менделеева.   Получение: Из кремнезема SiO 2. Процесс получения тот же, что у германия.

Кремний – Элемент четвертой группы периодической системы Менделеева.

  • Получение:

Из кремнезема SiO 2.

Процесс получения тот же, что у германия.

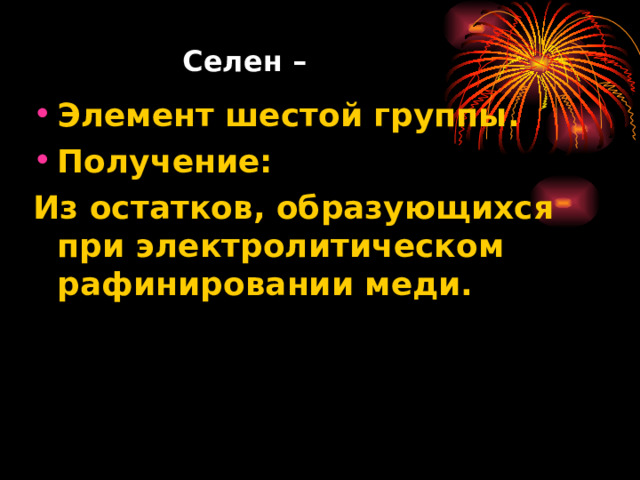

  Селен –   Элемент шестой группы. Получение: Из остатков, образующихся при электролитическом рафинировании меди.

Селен –

  • Элемент шестой группы.
  • Получение:

Из остатков, образующихся при электролитическом рафинировании меди.

Черный аморфный селен получаемый из очищенного расплавленного селена при быстром охлаждении его до комнатной Т*С, -диэлектрик.

Черный аморфный селен

  • получаемый из очищенного расплавленного селена при быстром охлаждении его до комнатной Т*С, -диэлектрик.

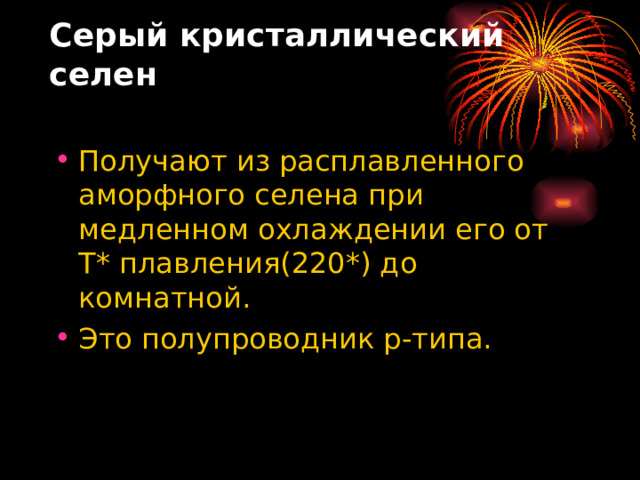

Серый кристаллический селен   Получают из расплавленного аморфного селена при медленном охлаждении его от Т* плавления(220*) до комнатной. Это полупроводник р-типа.

Серый кристаллический селен

  • Получают из расплавленного аморфного селена при медленном охлаждении его от Т* плавления(220*) до комнатной.
  • Это полупроводник р-типа.
 Карбид кремния –   Образуется в результате химического соединения кремния и углерода. Исходные материалы- чистый кварцевый песок и кокс. Реакции образования карбида кремния ведется при Т 2000*С.

Карбид кремния –

  • Образуется в результате химического соединения кремния и углерода. Исходные материалы- чистый кварцевый песок и кокс.
  • Реакции образования карбида кремния ведется при Т 2000*С.

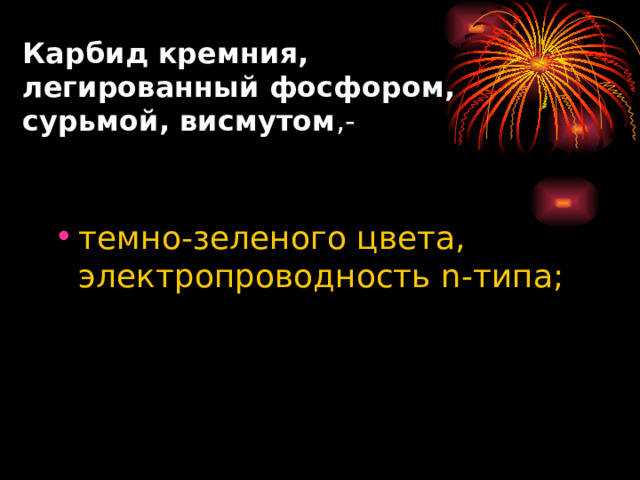

Карбид кремния, легированный фосфором, сурьмой, висмутом ,- темно-зеленого цвета, электропроводность n -типа;

Карбид кремния, легированный фосфором, сурьмой, висмутом ,-

  • темно-зеленого цвета, электропроводность n -типа;
Карбид кремния ,  легированный галлием, алюминием, бором,- темно-фиолетовый, электрическая проводимость р-типа.

Карбид кремния , легированный галлием, алюминием, бором,-

  • темно-фиолетовый, электрическая проводимость р-типа.
БІЛІМ АУКЦИОНЫ AUCTION KNOWLEDGE https://learningapps.org/display?v=p7j7yvmsa19 Применение полупроводников

БІЛІМ АУКЦИОНЫ

AUCTION KNOWLEDGE

https://learningapps.org/display?v=p7j7yvmsa19

Применение полупроводников

Reflection: Урок сегодня прошел Я на уроке 1. Итог 1. 2. 2. 3. 1. Понял материал .2.Узнал больше, чем знал 3. 3.Не понял ничего

Reflection:

Урок сегодня прошел

Я на уроке

1.

Итог

1.

2.

2.

3.

1. Понял материал

.2.Узнал больше, чем знал

3.

3.Не понял ничего
