Подмости. Леса (презентация)

Понятие подмости.

Рост каменщика, позволяет выполнять кладку только до высоты 1,2 м. Для дальнейшего возведения конструкции необходимы подмости.

Подмости - это временные устройства, устанавливаемые на перекрытии и позволяющие выполнять кладку в пределах высоты этажа.

Подмости должны быть удобными для установки и транспортирования; удовлетворять требованиям техники безопасности; быть пригодными для многократного использования.

Для кладки стен многоэтажных жилых зданий применяют следующие типы подмостей.

Шарнирно-панельные подмости.

Шарнирно-панельные подмости состоят из дощатого настила и двух шарнирно соединенных с ним треугольных металлических опор.

При выполнении кладки второго яруса, т.е. выше 1,2 м от перекрытия, опоры расположены в нижнем положении.

При кладке третьего яруса, выше 2,4 м, опоры подмостей занимают верхнее положение.

Универсальные пакетные самоустанавливающиеся подмости ППУ-4.

Универсальные пакетные самоустанавливающиеся подмости ППУ-4 состоят из деревянного настила и двух шарнирно прикрепленных решетчатых металлических опор.

При выполнении кладки второго яруса опоры располагаются горизонтально, при кладке третьего яруса - вертикально.

КГБПОУ «Ачинский колледж отраслевых технологий и бизнеса»

Понятие подмости.       Рост каменщика, позволяет выполнять кладку только до высоты 1,2 м. Для дальнейшего возведения конструкции необходимы подмости.      Подмости - это временные устройства, устанавливаемые на перекрытии и позволяющие выполнять кладку в пределах высоты этажа. Подмости должны быть удобными для установки и транспортирования; удовлетворять требованиям техники безопасности; быть пригодными для многократного использования. Для кладки стен многоэтажных жилых зданий применяют следующие типы подмостей.

Шарнирно-панельные подмости.

      Шарнирно-панельные подмости состоят из дощатого настила и двух шарнирно соединенных с ним треугольных металлических опор. При выполнении кладки второго яруса, т.е. выше 1,2 м от перекрытия, опоры расположены в нижнем положении. При кладке третьего яруса, выше 2,4 м, опоры подмостей занимают верхнее положение.

Универсальные пакетные самоустанавливающиеся подмости ППУ-4.

       Универсальные пакетные самоустанавливающиеся подмости ППУ-4 состоят из деревянного настила и двух шарнирно прикрепленных решетчатых металлических опор. При выполнении кладки второго яруса опоры располагаются горизонтально, при кладке третьего яруса - вертикально.

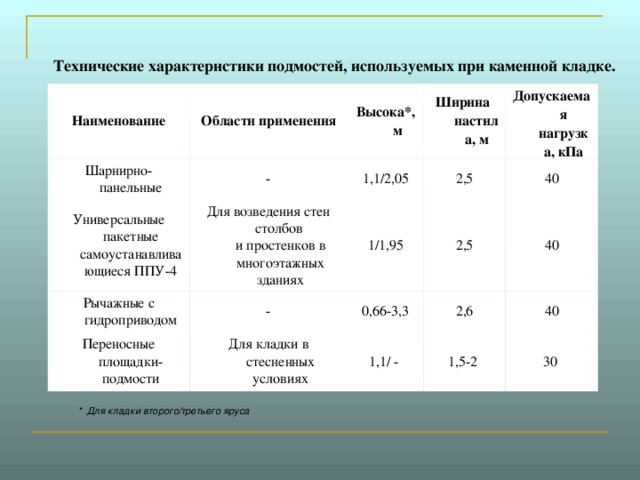

Технические характеристики подмостей, используемых при каменной кладке.

Наименование

Области применения

Шарнирно-панельные

-

Высока*, м

Универсальные пакетные самоустанавливающиеся ППУ-4

Рычажные с гидроприводом

Для возведения стен столбов и простенков в многоэтажных зданиях

1,1/2,05

Ширина настила, м

Переносные площадки-подмости

2,5

-

1/1,95

Допускаемая нагрузка, кПа

2,5

0,66-3,3

40

Для кладки в стесненных условиях

40

2,6

1,1/ -

40

1,5-2

30

* Для кладки второго/третьего яруса

Переносные площадки-подмости.

      Переносные площадки-подмости представляют собой стальную опору-тумбу или раму с дощатым настилом и вертикальным ограждением. Их используют в стесненных условиях - при кладке наружных стен лоджий и лестничных клеток.     Рычажные подмости с гидроприводом выполнены в виде огражденной площадки с рабочим настилом, которая опирается на П-образные рычаги. Подъем и опускание подмостей осуществляется гидроприводом. Все виды подмостей устанавливают на спланированный и утрамбованный грунт или на междуэтажные перекрытия. Для контроля за качеством кладки между рабочим настилом подмостей и возводимой конструкцией оставляют зазор до 5 см. Установку и перестановку подмостей выполняют с помощью строительных кранов.

Леса

      Временные устройства, устанавливаемые на спланированной поверхности грунта и предназначенные для возведения кладки на всю высоту здания, называют лесами. Их используют для возведения стен одноэтажных промышленных и сельскохозяйственных зданий, облицовки стен и при выполнении других строительных работ.

Безболтовые трубчатые леса.

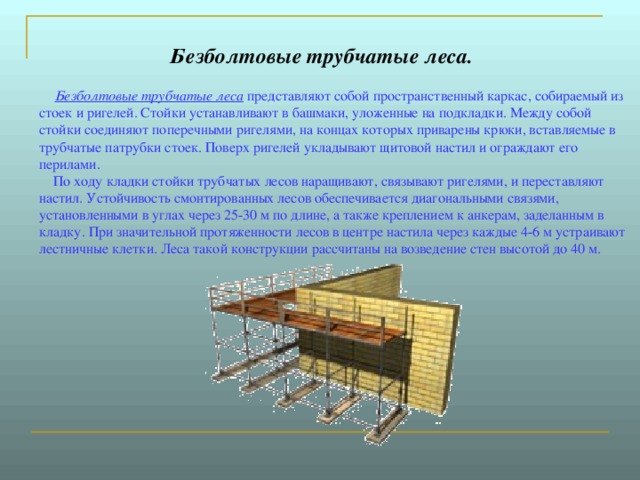

      Безболтовые трубчатые леса представляют собой пространственный каркас, собираемый из стоек и ригелей. Стойки устанавливают в башмаки, уложенные на подкладки. Между собой стойки соединяют поперечными ригелями, на концах которых приварены крюки, вставляемые в трубчатые патрубки стоек. Поверх ригелей укладывают щитовой настил и ограждают его перилами.     По ходу кладки стойки трубчатых лесов наращивают, связывают ригелями, и переставляют настил. Устойчивость смонтированных лесов обеспечивается диагональными связями, установленными в углах через 25-30 м по длине, а также креплением к анкерам, заделанным в кладку. При значительной протяженности лесов в центре настила через каждые 4-6 м устраивают лестничные клетки. Леса такой конструкции рассчитаны на возведение стен высотой до 40 м.

Леса из объемных элементов.

       Леса из объемных элементов состоят из вертикальных этажерок и панелей рабочего настила с ограждением. Все элементы лесов монтируют и демонтируют краном. Леса такой конструкции применяют для кладки стен одноэтажных производственных зданий высотой до 14,2 м.

Струнные подвесные леса.

      Струнные подвесные леса закрепляют с помощью поддерживающих кронштейнов на покрытии промышленного здания.     К кронштейнам крепят подвески с проушинами, в которые вставляют прогоны. Поверх прогонов устраивают настил с ограждением. По ходу кладки прогоны переставляют с одного яруса проушин на другой, затем укладывают настил, и устраивают ограждение.

Универсальные самоходные леса.

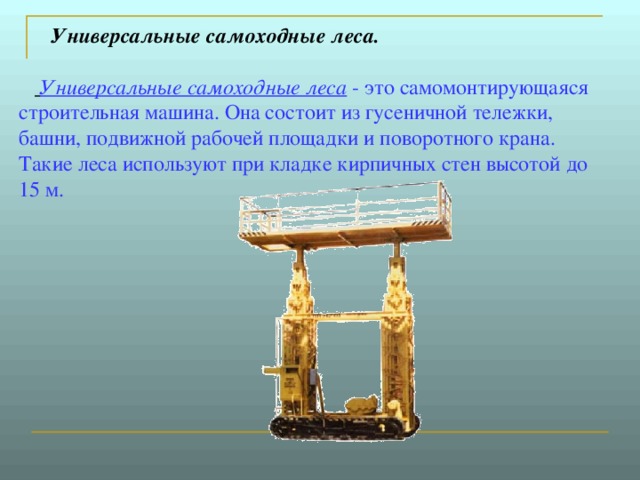

      Универсальные самоходные леса - это самомонтирующаяся строительная машина. Она состоит из гусеничной тележки, башни, подвижной рабочей площадки и поворотного крана. Такие леса используют при кладке кирпичных стен высотой до 15 м.
