Пайка, технология выполнения

«ПАЙКА,ЛУЖЕНИЕ, СКЛЕИВАНИЕ»

Литература:

«Материаловедение и слесарное дело»

С.Чумаченко

С.412

Вопросы:

• Инструменты
• Флюсы и припои
• Приемы пайки

Пайка — технологический процесс соединения металлических (или металлизированных) деталей расплавленным припоем, который, затвердевая, скрепляет спаиваемые детали.

Соединение деталей происходит вследствие диффузии припоя в основной металл без расплавлена последнего.

Температура плавления припоя значительно ниже температуры плавления основного металла.

Лужение - нанесение на деталь тонкого слоя олова или сплавов олова (полуда) с целью предохранения поверхностей от коррозии и окисления, придания им необходимых свойств.

Припой для пайки паяльником

Припой - сплав легкоплавких металлов олова, свинца.

Олово является экологически чистым металлом - можно применять для пайки пищевой посуды и медицинских инструментов.

Чем больше в составе припоя свинца , тем темнее поверхность припоя.

Маркировка припоев:

ПОС-61, что обозначает П – припой, О – оловянный, С – свинцовый, 61 – % содержания олова.

Припои :

Т*С плавления мягких припоев ниже 450˚С .

Т*С плавления твердых припоев свыше 450˚С и для паяния электрическим паяльником не используются .

Флюс для пайки паяльником

- вспомогательное вещество для освобождения поверхностей спаиваемых деталей от окислов и лучшего растекания припоя по поверхности металла при пайке.

Без применения флюса выполнить паяльником качественную пайку практически не возможно.

  К анифоль получают из древесины деревьев хвойных пород, в основном сосны.

При температуре около 50°С канифоль размягчается, а при 250 начинает кипеть.

Флюс на основе спирта и растворителей требуется хранить в герметичной таре, иначе жидкость быстро испариться.

Бутылочка от маникюрного лака: кисточка и закрутка не растворяются спиртом и растворителем.

Перед наполнением флюсом тщательно вымыть бутылочку и кисточку от лака.

Если лак сильно застыл, то налить ацетона и оставить. Через время лак раствориться.

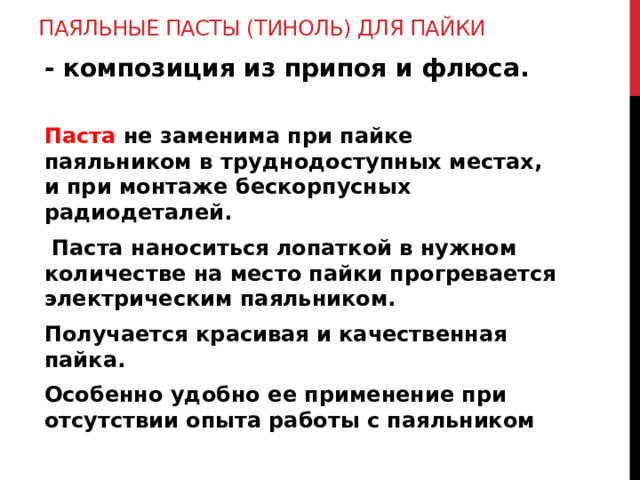

Паяльные пасты (тиноль) для пайки

- композиция из припоя и флюса.

Паста не заменима при пайке паяльником в труднодоступных местах, и при монтаже бескорпусных радиодеталей.

Паста наноситься лопаткой в нужном количестве на место пайки прогревается электрическим паяльником.

Получается красивая и качественная пайка.

Особенно удобно ее применение при отсутствии опыта работы с паяльником

Инструмент для выполнения пайки

• При пайке детали сильно нагреваются и в руках их не удержать - пинцеты, плоскогубцы .
• Для зачистки от окислов и снятия изоляции - кусачки, нож, напильники, кар щетка, наждачная бумага .
• Для придания проводам требуемой формы - круглогубцы.
• Микросхемы хорошо выпаивать с помощью медицинской иглы, отсоса или медной оплетки от экранированного кабеля .
• Зубочисткой или остро заточенной спичкой хорошо очищать от припоя заплывшие отверстия в печатных платах .

Подставки под паяльник

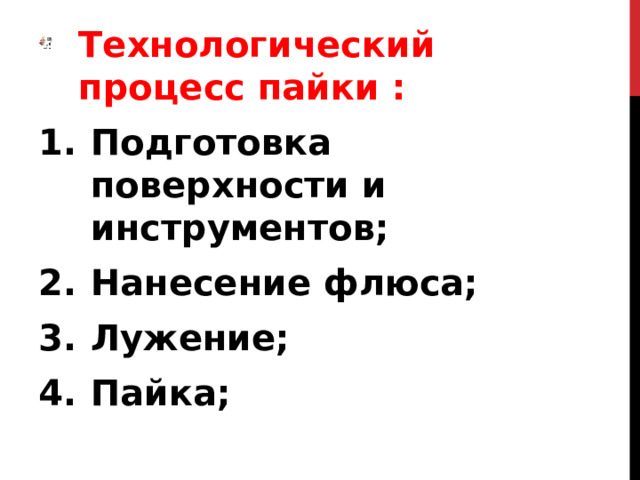

• Технологический процесс пайки :

• Подготовка поверхности и инструментов;
• Нанесение флюса;
• Лужение;
• Пайка;

• подготовка поверхностей деталей:

- удалить с поверхностей следы грязи и оксидную пленку;

- в зависимости от толщины пленки и формы поверхности, зачищают напильником или наждачной бумагой;

- малые площади и круглые провода зачистить лезвием ножа;

- жировые загрязнения протереть ветошью, смоченной в ацетоне или растворителе уайт-спирте.

Результат:

блестящая поверхность без пятен окислов и раковин.

• покрытие спаиваемых поверхностей флюсом:

• на поверхность наносится флюс
• самое главное - прогреть до температуры расплавленного припоя спаиваемые поверхности.

- при недостаточном прогреве пайка получится матовой низкой механической прочности.

- При перегреве припой не будет растекаться по поверхности спаиваемых деталей и пайка вообще не получиться.

• Лужение:

1 способ : погружением в полуду (а), налитую в чистую посуду, с кусочками древесного угля (для защиты от окисления);

2 способ: путем предварительного нанесения паклей на поверхность детали хлористого цинка и последующего нанесения припоя.

После лужения детали промыть

водой и высушить.

Лужение медных проводов одножильных:

- взять немного припоя на жало паяльника, коснуться канифоли и поводить жалом по поверхности проводника.

- если поверхность проводника чистая, то припой тонким слоем растечется по ней.

• если припоя не хватило, то берется дополнительная порция с касанием канифоли. И так, пока весь проводник не будет полностью залужен.
• Удобнее лудить провода положив их на деревянную площадку.

Если провод лудиться не хочет.

Тогда положить паяльник на таблетку аспирина и пару секунд прогреть, а затем лудить на площадке.

Лу4жение многожильных медных проводов :

- Снять оксидную пленку механическим способом затруднительно, нужно расплести проводники и зачистить каждые по отдельности. Но лудятся они с такой, же легкостью, как и одножильные.

1) - положить проводник на таблетку аспирина и прогревая паяльником подвигать, что бы все проводники провода смочились составом аспирина (при нагревании аспирин плавиться).

Далее лудить на площадке с канифолью, прижимая провод жалом паяльника к площадке и в процессе облуживания провод вращать в одну сторону, что бы проводники сплелись в единое целое.

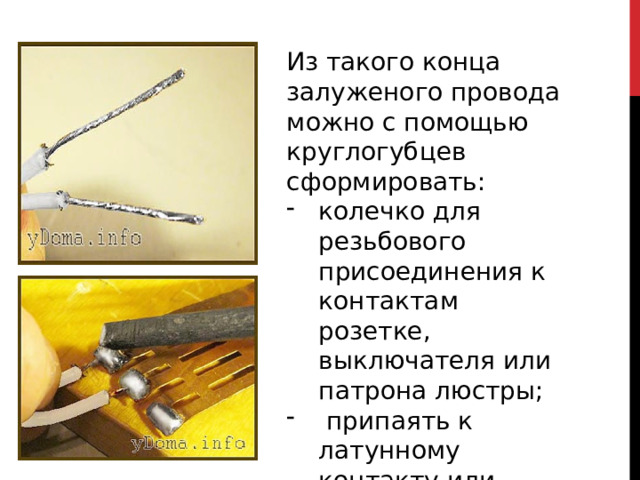

Из такого конца залуженого провода можно с помощью круглогубцев сформировать:

• колечко для резьбового присоединения к контактам розетке, выключателя или патрона люстры;
• припаять к латунному контакту или печатной плате.

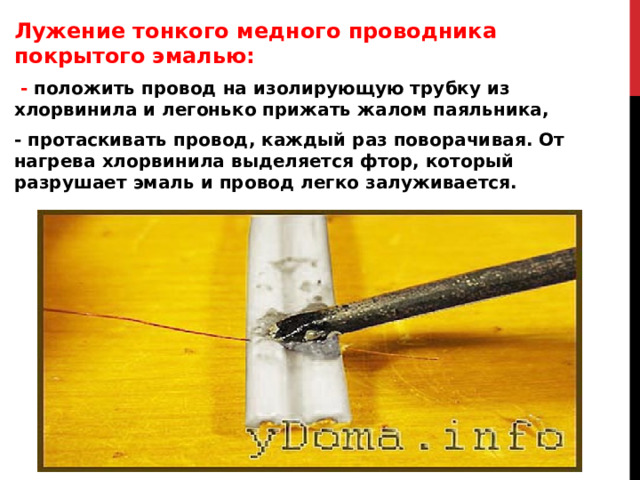

Лужение тонкого медного проводника покрытого эмалью:

  - положить провод на изолирующую трубку из хлорвинила и легонько прижать жалом паяльника,

- протаскивать провод, каждый раз поворачивая. От нагрева хлорвинила выделяется фтор, который разрушает эмаль и провод легко залуживается.

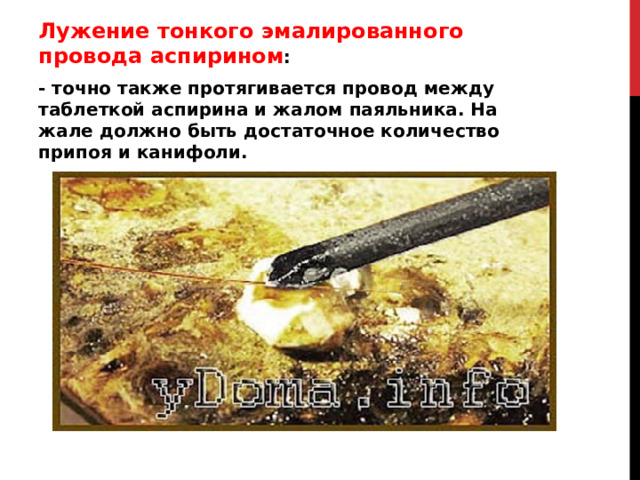

Лужение тонкого эмалированного провода аспирином :

- точно также протягивается провод между таблеткой аспирина и жалом паяльника. На жале должно быть достаточное количество припоя и канифоли.

Пайка паяльником резисторов, диодов, конденсаторов

Технология пайки паяльником микросхем

Выпаять резистор или диод простая задача, гораздо сложнее выпаять паяльником микросхему, выпаивать по очереди выводы возможно, только если их откусить от корпуса кусачками.

Но есть технология, позволяющая за минуту выпаять 24 выводную микросхему, с помощью заправленной медицинской иглы для инъекций. Игла выбирается с внутренним диаметром 0,6мм, так как размер выводов микросхем обычно 0,5мм. Конец ее заправляется под прямым углом и на конус, что бы игла легче входила в отверстия печатной платы.

Отсос припоя

Отсос представляет собой металлическую трубку с наконечником из фторопласта. Внутри имеется подпружиненный поршень на штоке и спусковой механизм. По устройству напоминает ручной велосипедный насос. Поршень опускается вниз, при этом пружина сжимается. Когда нажимается спусковая кнопка, поршень освобождается и под действием пружины быстро перемещается в верхнее положение, увлекая за собой через наконечник воздух из атмосферы. Если приставить наконечник к расплавленному припою, то припой вместе с воздухом засосётся внутрь отсоса.

Заправленное жало паяльника

Удаление остатков канифоли с места пайки.

Пайка паяльником стальных и железных деталей

ТБ при выполнении паяльных работ .

Склеивание -

• неразъемное соединение деталей с помощью различных клеев.

Клей ВС-10Т для приклеивания тормозных накладок, склеивания деталей, работающих при температуре до 300° С, во влажных условиях, при воздействии масел. Обладает прочностью и стойкостью.

Карбинольный клей - для склеивания деталей из стали, чугуна, пластмасс и эбонита. Стоек против кислот, щелочей, спирта, воды, бензина и масел. Им склеивают аккумуляторные банки, детали карбюратора, заделывают трещины, отверстия. Нестоек к высокой температуре.

Бакелитовый лак - для приклейки прокладок в муфтах сцепления, склеивания пластмасс.

Эпоксидные клеи - для склеивания металлических и других деталей, при ремонте корпуса редукторов, заделки трещин, отколов, ликвидации износов в опорах.

Термостойкие клеи марок ВК-32-280, ИП-9, ВФК-9 для склеивания деталей из различных материалов, стойки к температуре, влажности.

Процессы склеивания деталей у различных клеев имеют много общего, но отличаются временем и температурой выдержки и некоторыми сопутствующими особенностями.

ТБ при выполнении склеивания

Скрутка

пайка

сварка

Опрессовка

Болтовое соединение

Винтовые зажимы

Самозажимные клеммники
