Обработка металла 5 класс "Свисток"

Муниципальное общеобразовательное учреждение

«Курагинская средняя общеобразовательная школа» №3

Курагинского район Красноярского края

Маршрутная карта по изготовлению

из тонколистового металла изделия

«Свисток»

5 класс

подготовил

учитель технологии

Просняков Олег Алексеевич

СВИСТОК

Материал: полоска металла длинной не более 140мм, шириной от 10-20мм, толщина не более 0,7мм. Лучше использовать консервную банку от сгущенного молока, сливок, кофе. Жесть белая, легко режется ножницами, при пайке не требует лужения.

Свисток из узкой полоски 8-10мм издаёт свист более высоких тонов («ультразвук»).

1. Отрезаем полоску металла длиной примерно 80мм, шириной 15мм.

2. Один конец полоски обворачиваем вокруг какого либо стержня (карандаш, пруток диаметром до 15мм). Получаем «отсекатель воздуха» или «барабан».

1. Далее, отрезаем от противоположного прямого конца полоску. Отрезаем такой длины, если её положить поперёк полосы, то должен остаться по сторонам запас полоски на подгиб.

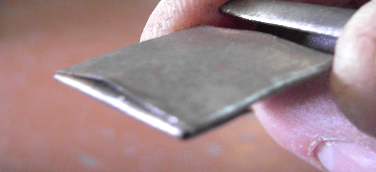

1. Загибаем концы поперечной полосы, хорошо сжимаем плоскогубцами.

1. Отрезаем остаток основной полосы, отступив от поперечной примерно на 10мм. Загибаем и этот конец полосы.

1. В полученном изделии, шилом делаем щель под поперечной полосой. Щель на входе шире, на выходе уже.

1. Зажимаем большим и указательным пальцем стороны «отсекателя». Дуем в щель воздух (без слюны). Если свист слабый, то регулируем положения «отсекателя» верх-низ. Делаем щель больше или меньше.

Учитель технологии Просняков О.А.
