Не экранированная витая пара

1. В зависимости от наличия медной оплетки или алюминиевой фольги вокруг скрученных пар, определяют разновидности витой пары:

МОУ СОШ № 5

Неэкронированная витая пара

Выполнил: Козлов Александр Александрович 10 ” А ”

Руководитель: Вероника Викторовна Лесотова

2011

Витую пару классифицируют:

1. В зависимости от наличия медной оплетки или алюминиевой фольги вокруг скрученных пар, определяют разновидности витой пары:

• Незащищенная витая пара:
• - неэкранированная витая пара (UTP — Unscreened twisted pair) — экранирование полностью отсутствует;
• - фольгированная витая пара (FTP — Foiled twisted pair) — также известна как S/UTP[1] присутствует один общий внешний экран;
• - фольгированная экранированная витая пара (SFTP — Shielded Foiled twisted pair) — отличается от FTP наличием дополнительного внешнего экрана из медной оплетки.
• Защищенная витая пара:
• - защищенная витая пара (STP — Shielded twisted pair) — присутствет экран для каждой пары;
• - защищенная экранированная витая пара (S/STP — Screened shielded twisted pair) — отличается от STP наличием дополнительного общего внешнего экрана.
• Экранирование обеспечивает лучшую защиту от электромагнитных наводок как внешних, так и внутренних, и т. д. Экран по всей длине соединен с неизолированным дренажным проводом, который объединяет экран в случае разделения на секции при излишнем изгибе или растяжении кабеля.

• 2. В зависимости от структуры проводников — кабель применяется одно- и многожильный. В первом случае каждый провод состоит из одной медной жилы, а во втором — из нескольких.
• Одножильный кабель не предполагает прямых контактов с подключаемой периферией. То есть, как правило, его применяют для прокладки в коробах, стенах и т. д. с последующим оконечиванием розетками. Связано это с тем, что медные жилы довольно толсты и при частых изгибах быстро ломаются. Однако для «врезания» в разъемы панелей розеток такие жилы подходят как нельзя лучше.
• В свою очередь многожильный кабель плохо переносит «врезание» в разъёмы панелей розеток (тонкие жилы разрезаются), но замечательно ведет себя при изгибах и скручиваниях. Кроме того, многожильный провод обладает большим затуханием сигнала. Поэтому многожильный кабель используют в основном для изготовления патчкордов (PatchCord), соединяющих периферию с розетками.

Категории кабеля:

• Существует несколько категорий витой пары, которые нумеруются от CAT1 до CAT7 и определяют эффективный пропускаемый частотный диапазон. Кабель более высокой категории обычно содержит больше пар проводов и каждая пара имеет больше витков на единицу длины.
• CAT1 (полоса частот 0.1 МГц) — телефонный кабель, всего одна пара. Применяется кабель либо в «скрученном» виде, либо вообще без скруток («лапша» — у нее характеристики не хуже, но больше влияние помех). Используется только для передачи голоса или данных при помощи модема.
• CAT2 (полоса частот 1 МГц) — старый тип кабеля, 2-е пары проводников, поддерживал передачу данных на скоростях до 4 Мбит/с. Сейчас иногда встречается в телефонных сетях.
• CAT3 (полоса частот 16 МГц) — 2-х парный кабель, использовался при построении локальных сетей 10BASE-T и token ring, поддерживает скорость передачи данных до 10 Мбит/с или 100 МБит/с по технологии 100BASE-T4. В отличие от предыдущих двух, отвечает требованиям стандарта IEEE 802.3. Также до сих пор встречается в телефонных сетях.
• CAT4 (полоса частот 20 МГц) — кабель состоит из 4-х скрученных пар, использовался в сетях token ring, 10BASE-T, 100BASE-T4, скорость передачи данных не превышает 16 Мбит/с по одной паре, сейчас не используется.

• САТ5 (полоса частот 100 МГц) — 4-х парный кабель, это и есть то, что обычно называют кабель «витая пара», благодаря высокой скорости передачи, до 100 Мбит/с при использовании 2-х пар и до 1000 Мбит/с, при использовании 4-х пар, является самым распространённым сетевым носителем, использующимся в компьютерных сетях до сих пор. При прокладке новых сетей пользуются несколько усовершенствованным кабелем CAT5e (полоса частот 125 МГц), который лучше пропускает высокочастотные сигналы. Ограничение на длину кабеля между устройствами (компьютер-свич, свич-компьютер, свич-свич) 100 м. Ограничение хаб-хаб 5 м.
• CAT6 (полоса частот 250 МГц) — применяется в сетях Fast Ethernet и Gigabit Ethernet, состоит из 4-х пар проводников и способен передавать данные на скорости до 10000 Мбит/с. Добавлен в стандарт в июне 2002 года. Существует категория CAT6е, в которой увеличена частота пропускаемого сигнала до 500 МГц. По данным IEEE 70 % установленных сетей в 2004 году, использовали кабель категории CAT6.
• CAT7 — Спецификация на данный тип кабеля пока не утверждена, скорость передачи данных до 100 Гбит/с, частота пропускаемого сигнала до 600—700 МГц. Кабель этой категории экранирован. Седьмая категория в принципе не UTP а S/FTP (Screened Fully shielded Twisted Pair). Благодаря двойному экрану длина кабеля может превышать 100 м.

Схемы обжимки:

• Данные схемы обжимки витой пары приведены для кабеля категории 5 (4 пары проводников).
• Существует 2 схемы обжимки кабеля: прямой кабель и перекрёстный (кросс-овер) кабель. Первая схема используется для соединения компьютера со свитчем\хабом, вторая для соединения 2-х компьютеров напрямую и для соединения некоторых старых моделей хабов\свитчей (uplink порт).

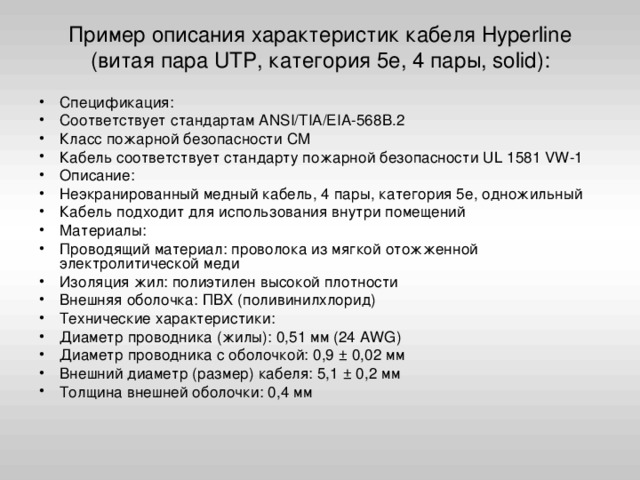

Пример описания характеристик кабеля Hyperline (витая пара UTP, категория 5e, 4 пары, solid):

• Спецификация:
• Соответствует стандартам ANSI/TIA/EIA-568B.2
• Класс пожарной безопасности СМ
• Кабель соответствует стандарту пожарной безопасности UL 1581 VW-1
• Описание:
• Неэкранированный медный кабель, 4 пары, категория 5е, одножильный
• Кабель подходит для использования внутри помещений
• Материалы:
• Проводящий материал: проволока из мягкой отожженной электролитической меди
• Изоляция жил: полиэтилен высокой плотности
• Внешняя оболочка: ПВХ (поливинилхлорид)
• Технические характеристики:
• Диаметр проводника (жилы): 0,51 мм (24 AWG)
• Диаметр проводника с оболочкой: 0,9 ± 0,02 мм
• Внешний диаметр (размер) кабеля: 5,1 ± 0,2 мм
• Толщина внешней оболочки: 0,4 мм

• Минимальный радиус изгиба: 4 внешних диаметра кабеля
• Усилие на разрыв рипкорда: 10 кг
• Удлинение жилы: не менее 14%
• Растягивающее усилие: 92 H
• Прочность на разрыв: 400 H
• Температура прокладки: -5°C – +50°C
• Рабочая температура: -20°C – +75°C
• Вес 1 км кабеля: 32 кг
• Макс. сопротивление проводника при 20°C: 9.38 Ом/100м
• Дисбаланс сопротивления :5%
• Емкостный дисбаланс пары по отношению к земле на частоте 1 кГц : 330 пФ/100 м
• Сопротивление на частоте 0,772-100 МГц: 85-115 Ом
• Макс. рабочая емкость: 5.6 нФ/м
• Проба на искру: 2.5 кВ
