Назначение и устройство компьютера

Компьютер (от англ. computer – вычислитель)

Устройство компьютера

По своему назначению компьютер —

это универсальное техническое средство

для работы с информацией.

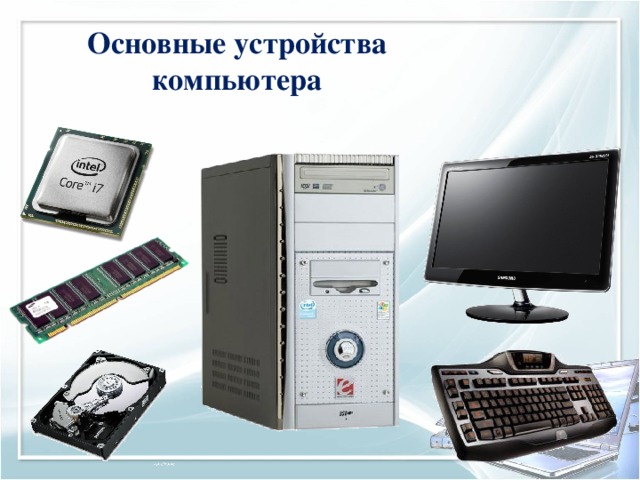

Основные устройства компьютера

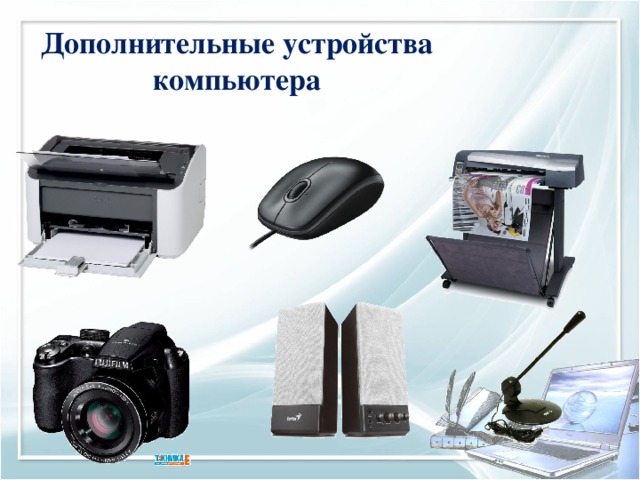

Дополнительные устройства компьютера

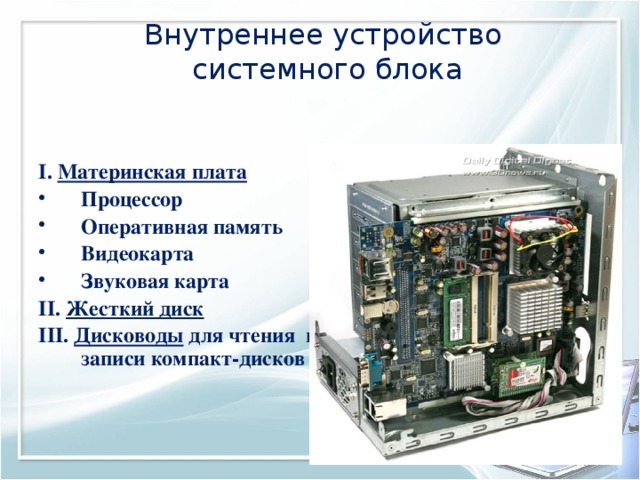

Внутреннее устройство

системного блока

I. Материнская плата

• Процессор
• Оперативная память
• Видеокарта
• Звуковая карта

II. Жесткий диск

III. Дисководы для чтения и записи компакт-дисков

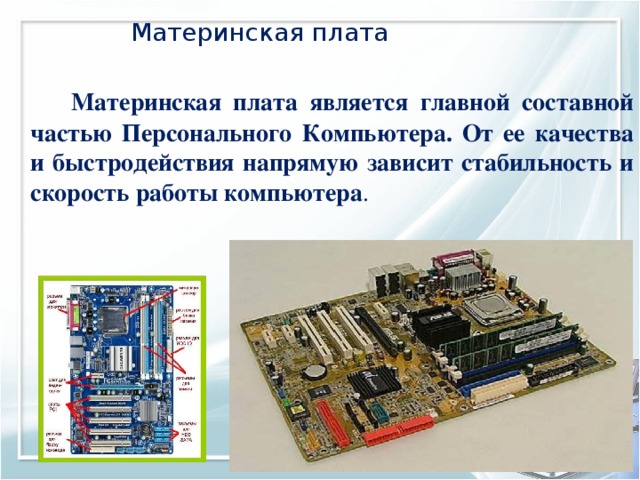

Материнская плата

Материнская плата является главной составной частью Персонального Компьютера. От ее качества и быстродействия напрямую зависит стабильность и скорость работы компьютера .

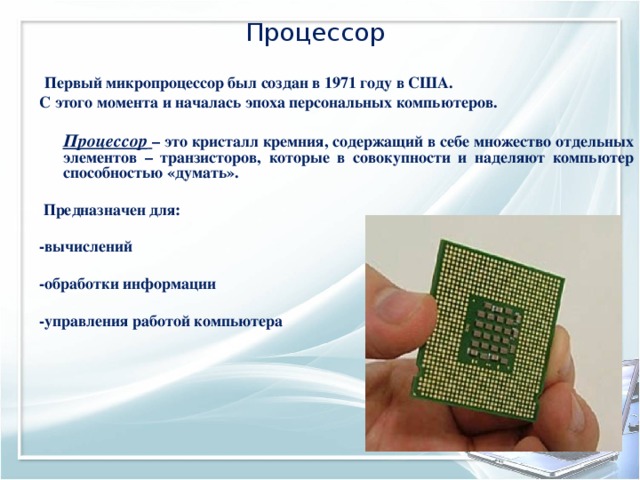

Процессор

Первый микропроцессор был создан в 1971 году в США.

С этого момента и началась эпоха персональных компьютеров.

Процессор – это кристалл кремния, содержащий в себе множество отдельных элементов – транзисторов, которые в совокупности и наделяют компьютер способностью «думать».

Предназначен для:

-вычислений

-обработки информации

-управления работой компьютера

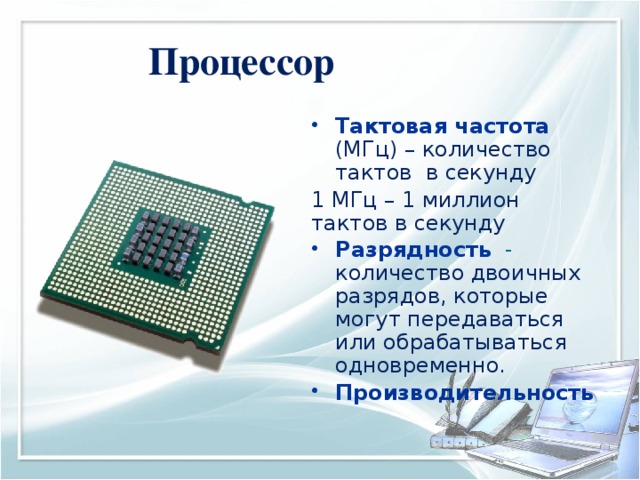

Процессор

• Тактовая частота (МГц) – количество тактов в секунду

1 МГц – 1 миллион тактов в секунду

• Разрядность - количество двоичных разрядов, которые могут передаваться или обрабатываться одновременно.
• Производительность

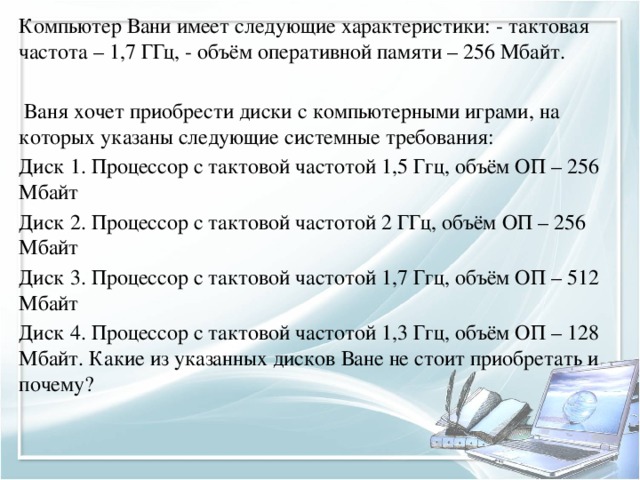

Компьютер Вани имеет следующие характеристики: - тактовая частота – 1,7 ГГц, - объём оперативной памяти – 256 Мбайт.

Ваня хочет приобрести диски с компьютерными играми, на которых указаны следующие системные требования:

Диск 1. Процессор с тактовой частотой 1,5 Ггц, объём ОП – 256 Мбайт

Диск 2. Процессор с тактовой частотой 2 ГГц, объём ОП – 256 Мбайт

Диск 3. Процессор с тактовой частотой 1,7 Ггц, объём ОП – 512 Мбайт

Диск 4. Процессор с тактовой частотой 1,3 Ггц, объём ОП – 128 Мбайт. Какие из указанных дисков Ване не стоит приобретать и почему?

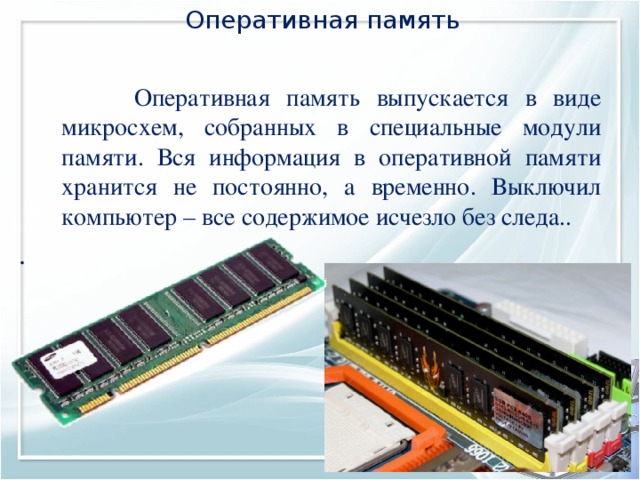

Оперативная память

Оперативная память выпускается в виде микросхем, собранных в специальные модули памяти. Вся информация в оперативной памяти хранится не постоянно, а временно. Выключил компьютер – все содержимое исчезло без следа..

.

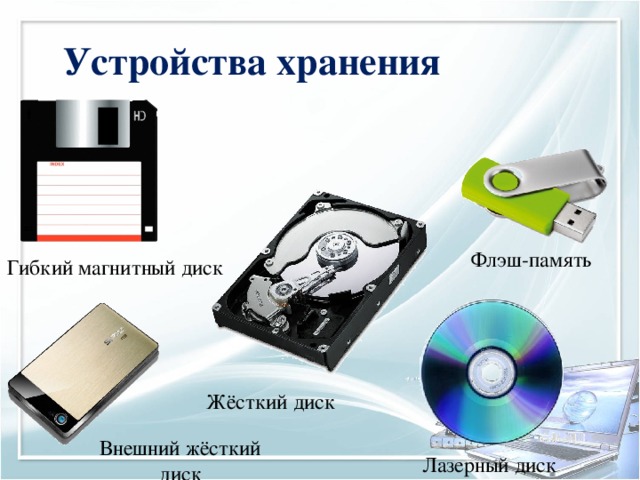

Устройства хранения

Флэш-память

Гибкий магнитный диск

Жёсткий диск

Внешний жёсткий диск

Лазерный диск

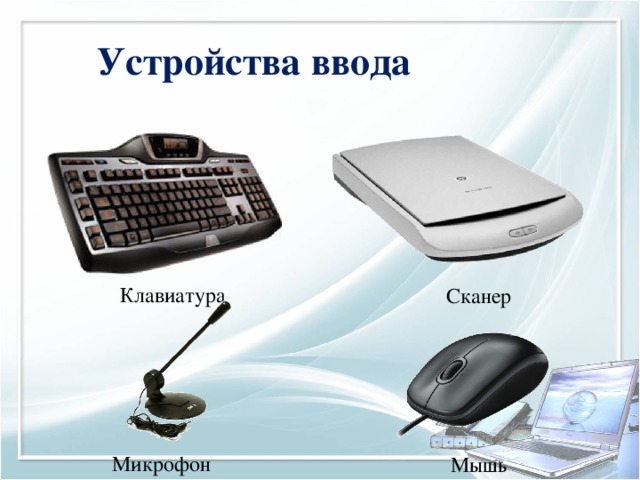

Устройства ввода

Клавиатура

Сканер

Микрофон

Мышь

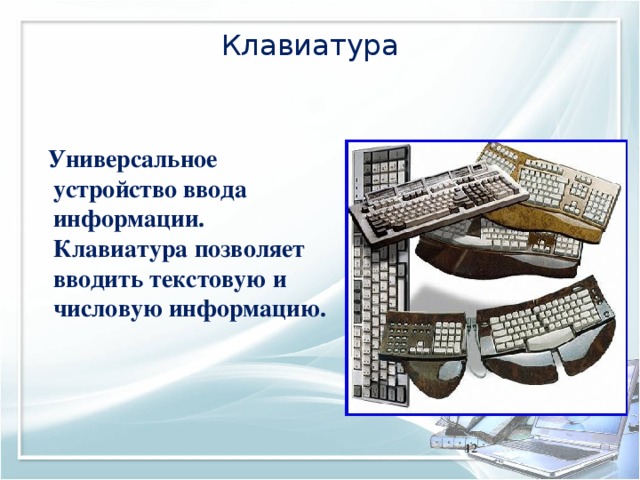

Клавиатура

Универсальное устройство ввода информации. Клавиатура позволяет вводить текстовую и числовую информацию.

11

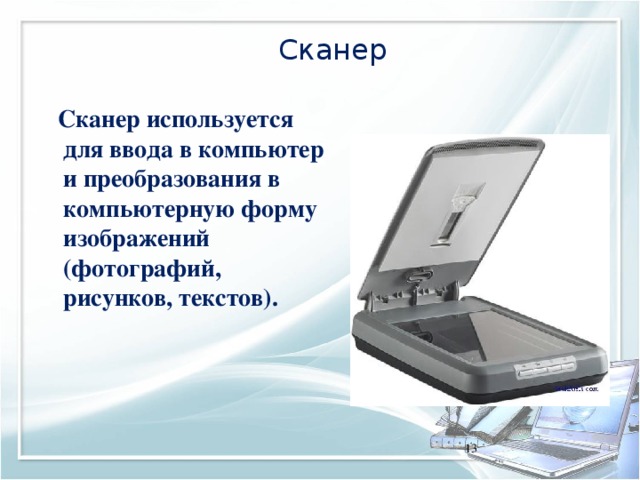

Сканер

Сканер используется для ввода в компьютер и преобразования в компьютерную форму изображений (фотографий, рисунков, текстов).

11

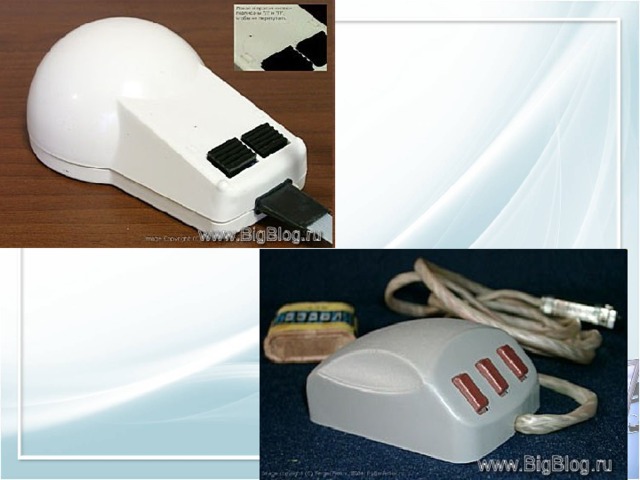

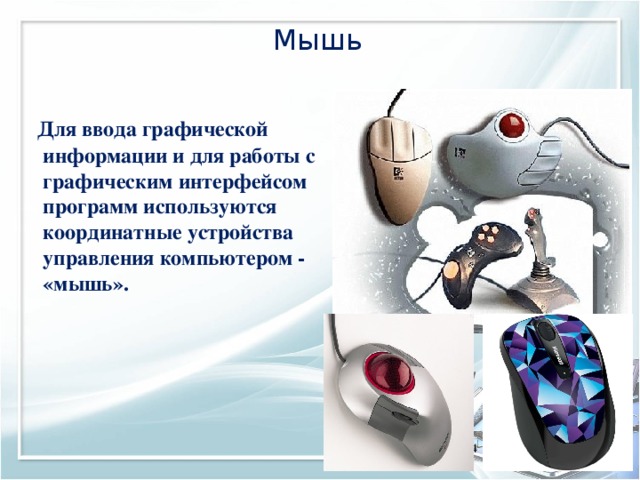

Мышь

Для ввода графической информации и для работы с графическим интерфейсом программ используются координатные устройства управления компьютером - «мышь».

11

Дуглас Энгельбарт

1970 г.

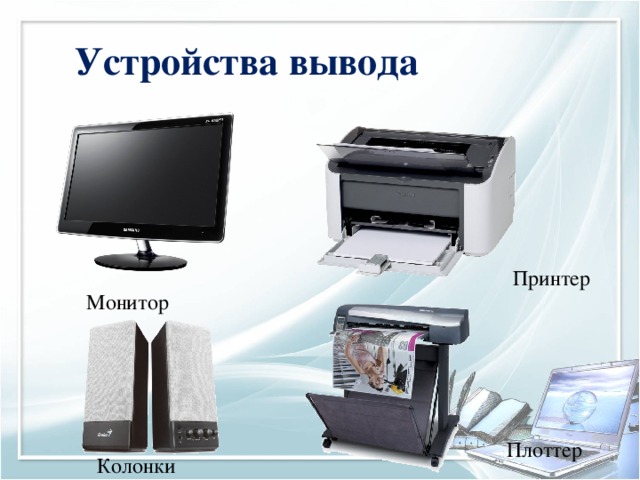

Устройства вывода

Принтер

Монитор

Плоттер

Колонки

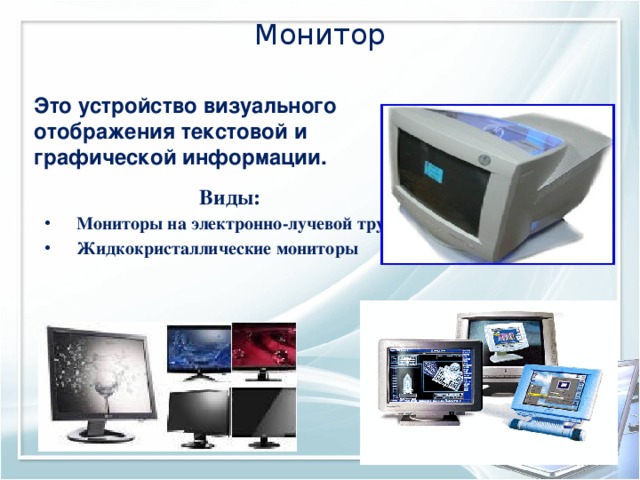

Монитор

Это устройство визуального отображения текстовой и графической информации.

Виды:

• Мониторы на электронно-лучевой трубке
• Жидкокристаллические мониторы

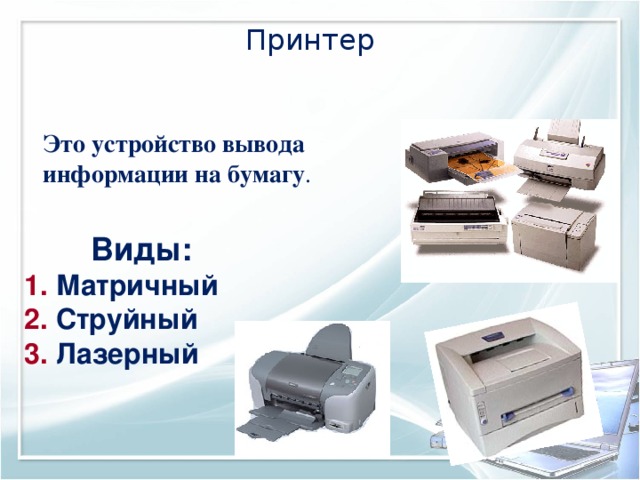

Принтер

Это устройство вывода информации на бумагу .

Виды:

• Матричный
• Струйный
• Лазерный

17

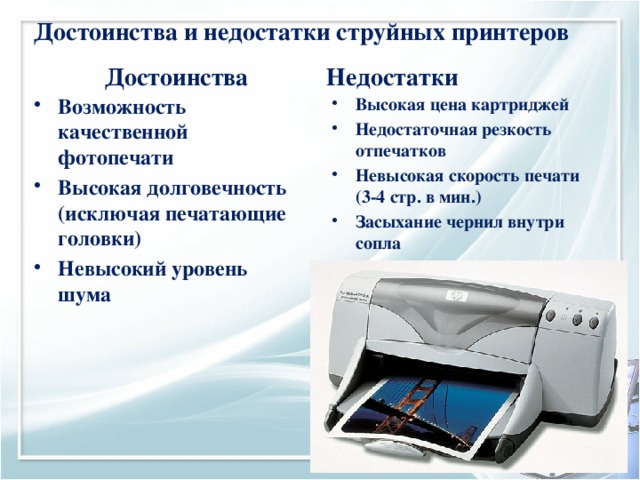

Достоинства и недостатки струйных принтеров

Достоинства

Недостатки

• Возможность качественной фотопечати
• Высокая долговечность (исключая печатающие головки)
• Невысокий уровень шума

• Высокая цена картриджей
• Недостаточная резкость отпечатков
• Невысокая скорость печати (3-4 стр. в мин.)
• Засыхание чернил внутри сопла

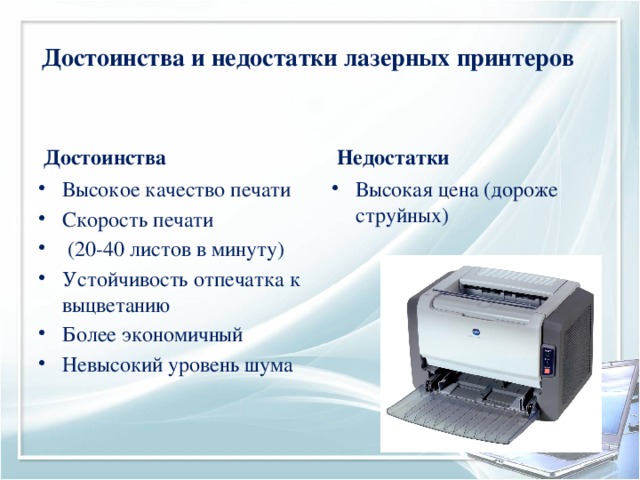

Достоинства и недостатки лазерных принтеров

Достоинства

Недостатки

• Высокое качество печати
• Скорость печати
• (20-40 листов в минуту)
• Устойчивость отпечатка к выцветанию
• Более экономичный
• Невысокий уровень шума

• Высокая цена (дороже струйных)

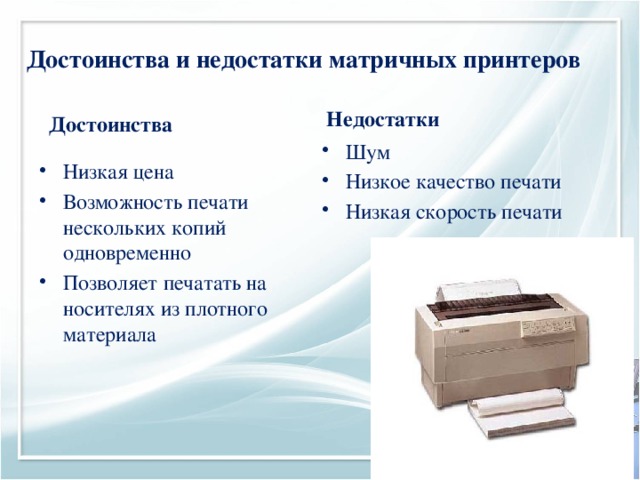

Достоинства и недостатки матричных принтеров

Недостатки

Достоинства

• Шум
• Низкое качество печати
• Низкая скорость печати

• Низкая цена
• Возможность печати нескольких копий одновременно
• Позволяет печатать на носителях из плотного материала

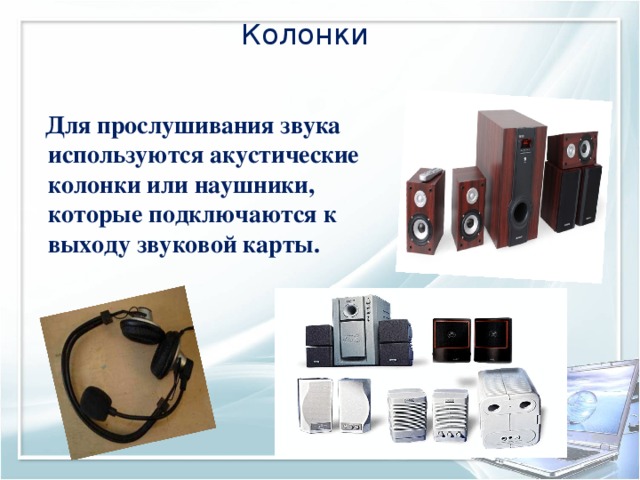

Колонки

Для прослушивания звука используются акустические колонки или наушники, которые подключаются к выходу звуковой карты.

17

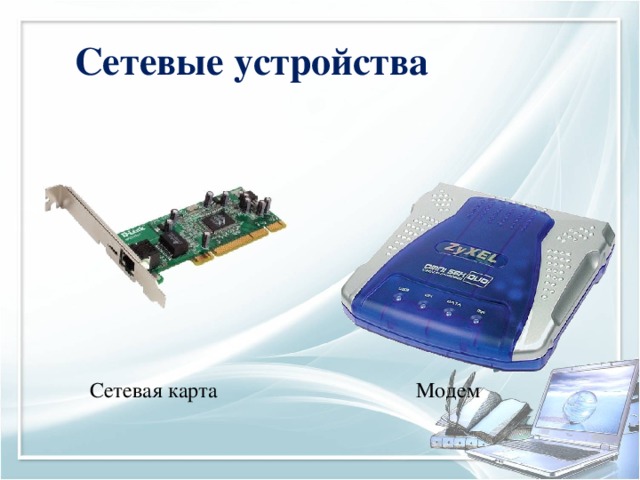

Сетевые устройства

Сетевая карта

Модем

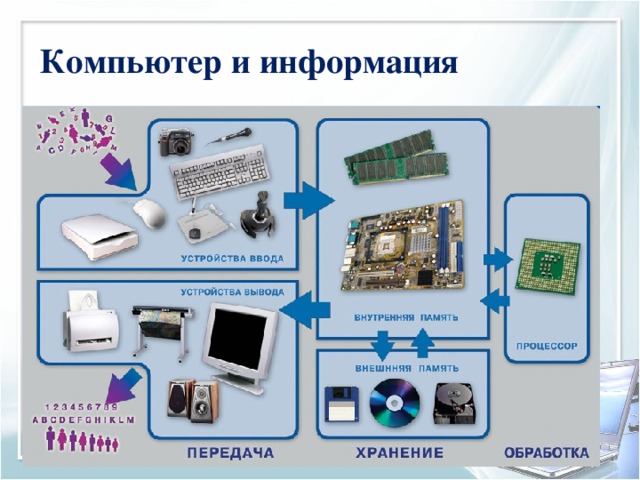

Компьютер и информация

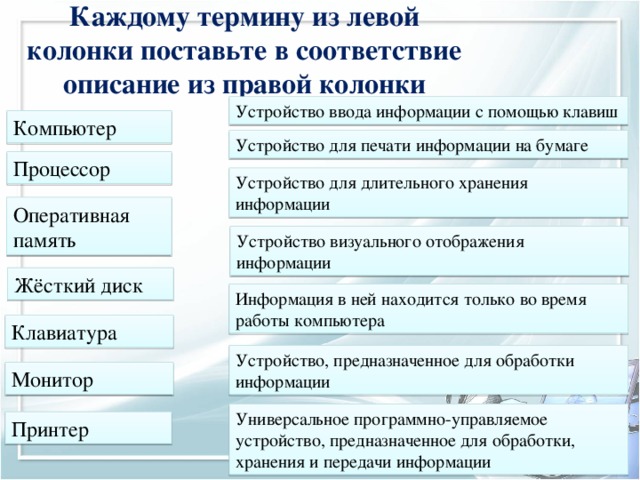

Каждому термину из левой колонки поставьте в соответствие описание из правой колонки

Устройство ввода информации с помощью клавиш

Компьютер

Устройство для печати информации на бумаге

Процессор

Устройство для длительного хранения информации

Оперативная память

Устройство визуального отображения информации

Жёсткий диск

Информация в ней находится только во время работы компьютера

Клавиатура

Устройство, предназначенное для обработки информации

Монитор

Универсальное программно-управляемое устройство, предназначенное для обработки, хранения и передачи информации

Принтер

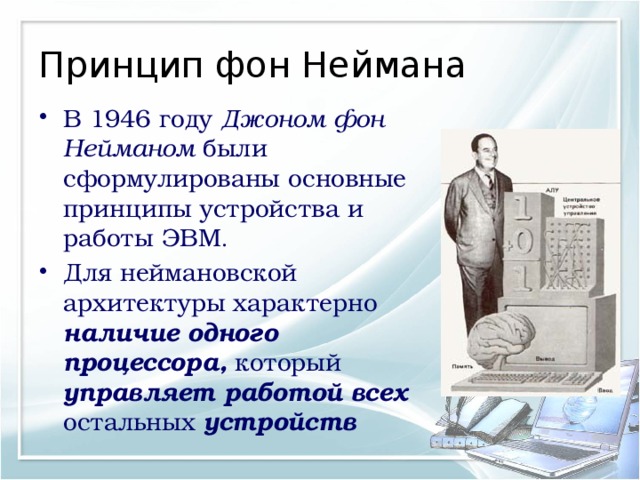

Принцип фон Неймана

• В 1946 году Джоном фон Нейманом были сформулированы основные принципы устройства и работы ЭВМ .
• Для неймановской архитектуры характерно наличие одного процессора, который управляет работой всех остальных устройств

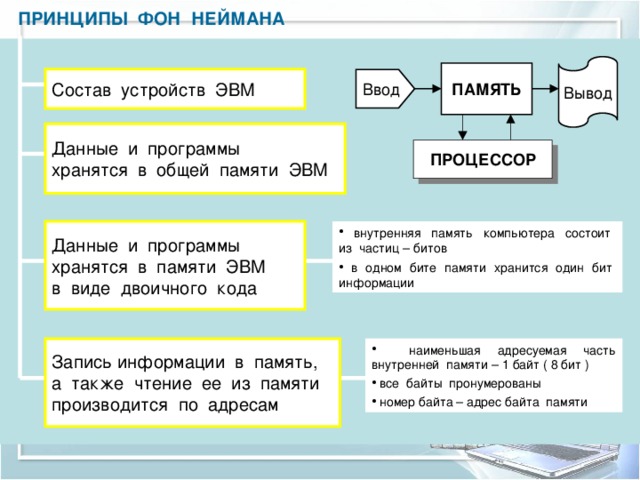

ПРИНЦИПЫ ФОН НЕЙМАНА

Вывод

ПАМЯТЬ

Состав устройств ЭВМ

Ввод

Данные и программы

хранятся в общей памяти ЭВМ

ПРОЦЕССОР

Данные и программы

• внутренняя память компьютера состоит из частиц – битов
• в одном бите памяти хранится один бит информации

хранятся в памяти ЭВМ

в виде двоичного кода

Запись информации в память,

• наименьшая адресуемая часть внутренней памяти – 1 байт ( 8 бит )
• все байты пронумерованы
• номер байта – адрес байта памяти

а также чтение ее из памяти

производится по адресам

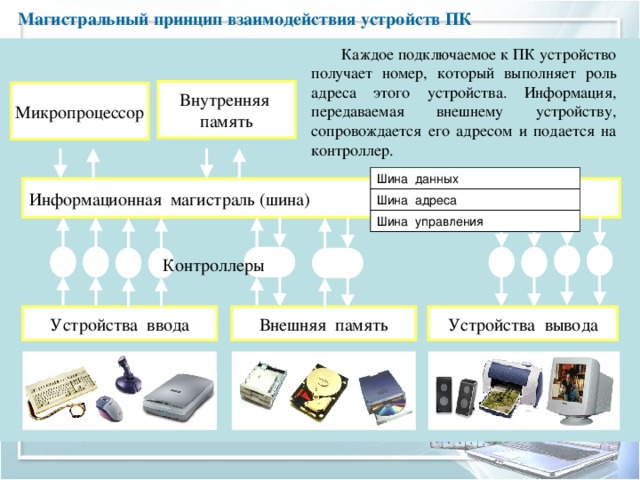

Магистральный принцип взаимодействия устройств ПК

Каждое подключаемое к ПК устройство получает номер, который выполняет роль адреса этого устройства. Информация, передаваемая внешнему устройству, сопровождается его адресом и подается на контроллер.

Внутренняя

память

Микропроцессор

Шина данных

Шина адреса

Шина управления

Информационная магистраль (шина)

Контроллеры

Внешняя память

Устройства вывода

Устройства ввода

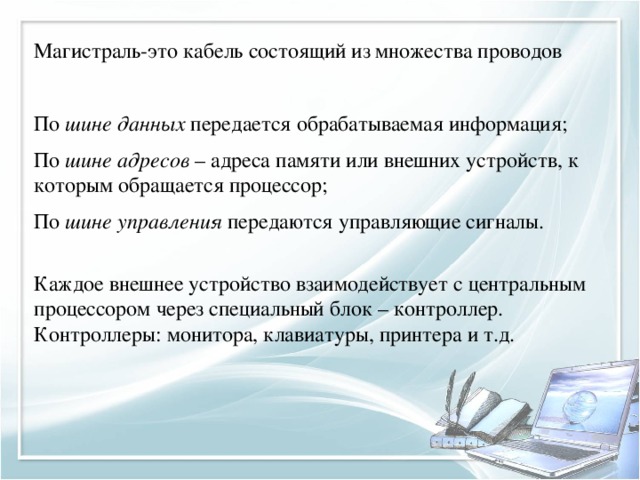

Магистраль-это кабель состоящий из множества проводов

По шине данных передается обрабатываемая информация;

По шине адресов – адреса памяти или внешних устройств, к которым обращается процессор;

По шине управления передаются управляющие сигналы.

Каждое внешнее устройство взаимодействует с центральным процессором через специальный блок – контроллер.

Контроллеры: монитора, клавиатуры, принтера и т.д.

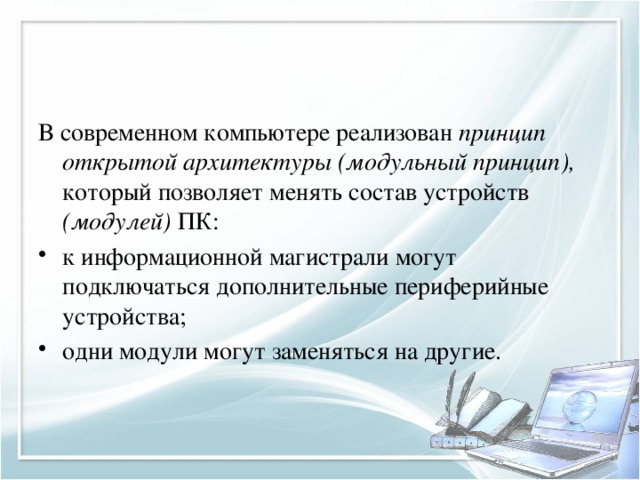

В современном компьютере реализован принцип открытой архитектуры (модульный принцип), который позволяет менять состав устройств (модулей) ПК:

• к информационной магистрали могут подключаться дополнительные периферийные устройства;
• одни модули могут заменяться на другие.
