Zip Drive (слайд 1)
(Слайд 2) ZIP-дисковод (ZIP Drive) — накопитель на сменном жестком диске с очень высокой плотностью записи. Это аналоги дискет, имеющие большую ёмкость. Были изобретены компанией Iomega в конце 1994 года.
Имя ("Zip" по-английски значит: «мгновенно перемещать») полностью соответствует ключевым атрибутам продукта: скорость, мобильность, простота и безопасность.

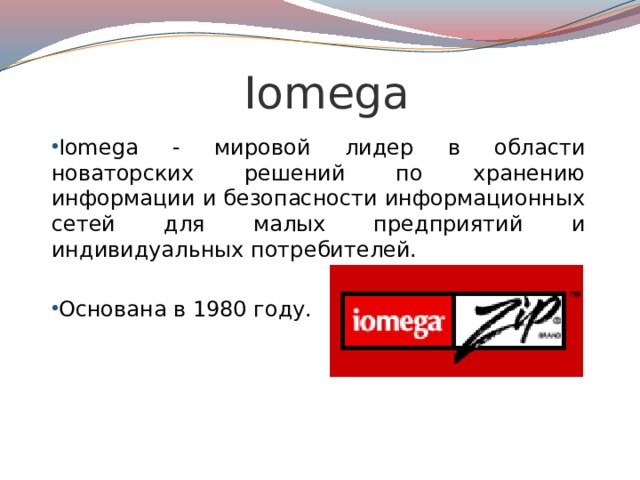

(Слайд 3) Корпорация Iomega является мировым лидером в области новаторских решений по хранению информации и безопасности информационных сетей для малых предприятий и индивидуальных потребителей. Основана в 1980 году. На сегодняшний день перечень продукции компании Iomega включает широкий диапазон портативных жестких дисков, а также жестких дисков для ноутбуков, мультимедийных устройств и устройств хранения данных со съемным носителем. В 2008 году компания Iomega стала 100-процентной дочерней компанией корпорации ЕМС® Corporation. При этом Iomega еще лучше стабилизировалась для того, чтобы продвигать лидирующие решения отраслей промышленности, в которых она была награждена.
(Слайд 4) Принцип действия
Как только дискета вставлена, на двигатель, который вращает шпиндель, подается напряжение, и он начинает раскручивать магнитный диск до 2941об/мин. После этого из парковочной зоны выдвигаются считывающие головки, которые под действием воздушной силы парят над поверхностью диска. В устройствах компании Iomega в момент работы с информацией рабочая область диска и считывающие головки фактически находятся на открытом воздухе. То есть высока вероятность попадания влаги и пыли на самые важные элементы устройства. Надежность таких носителей во много раз меньше.
Для устройства на сменных носителях этот процесс выглядит следующим образом: при подаче напряжения линейный привод резко выдвигает головки в рабочую область, он способен их перемещать лишь в одном направлении. Такое решение не является очень надежным. В жестком диске используется поворотный механизм, который перемешает головки по радиусу. Это позволяет достигать высоких ускорений, а следовательно, уменьшать время поиска. Помимо этого при их изготовлении используются специальные материалы с высокой коэрцитивной силой. Однако картриджи очень сильно подвержены влиянию магнитного поля, температуры, механического воздействия, влаги и пыли. Все эти факторы снижают надежность хранения данных.
(Слайд 5) Устройство Zip привода
Устройство в собранном виде состоит из корпуса, поддона, направляющих и платы с электроникой, закрепленной на дне. Поддон может двигаться, скользя вдоль направляющих боковых пластин с профильными вырезами. Направляющие позволяют поддону двигаться от передней части устройства к задней, причем сам поддон при этом поднимается или опускается. Пружина (их две, на обоих сторонах) подтягивает поддон к передней части устройства, тем самым стремясь вытолкнуть корпус диска из устройства. Без диска в устройстве, поддон будет находиться в передней части, насколько это позволяют направляющие.
Z-дорожки
В устройствах с подвижной катушкой нет заранее зафиксированных положений. Вместо этого в них используется специальная система наведения (позиционирования), которая точно подводит головки к нужной дорожке. Система точного наведения головок на дорожки называется сервоприводом, а для его работы требуется сигнал обратной связи, который несет информацию о реальном взаимном расположении дорожек и головок. Для поиска конкретной дорожки используется заранее записанная на диске вспомогательная информация (сервокод). Поскольку сервокод считывается непрерывно, то изменение размера диска под воздействием температуры приводит к отслеживанию головкой изменений положений дорожки и потерь данных не происходит. Как правило, сервокоды записываются на носитель производителем и не изменяются в течение всего срока его эксплуатации.
Свипирование
В Zip-дисководах используется еще одна специальная функция (sweep) – свипирование диска. Ее основное назначение – устранение последствий воздушного трения, возникающего между головкой и поверхностью носителя при больших оборотах вращения диска. (Хотя головки не касаются поверхности носителя, они располагаются настолько близко к нему, что явление истирания поверхности неизбежно возникает).
(Слайд 6)
ZIP-100 - Носитель информации емкостью около 100 Мб. Скорость передачи данных — около 1 МБ/с. Дискета ZIP в два раза толще (около 7 мм) обычной дискеты, а по конструкции похожа на нее. Металлическая шторка сдвигается и открывает окошко для доступа к магнитному диску, но головки подходят к нему не с боков, как у обычной дискеты, а с торца.
(Слайд 7)
ZIP-250 - Диск имел ёмкость около 250 Мб. Модель Zip-250 работала и со старыми картриджами в 100 Мб, и с новыми на 250 Мб. Дисковод выпускался как во внутреннем, так и внешнем исполнении. Поскольку перезаписываемые CD и объемные жесткие диски были тогда еще дорогостоящими, Zip-250 при цене $199 выглядел неплохим дополнением к дискетам на 1,44 Мб. Картриджи стоили около $17 за штуку; их заявленная максимальная скорость составляла 1,7 МБ/с, но в реальности могла падать до 50 КБ/с. По внешнему виду дискеты Zip на 100 и 250 Мб абсолютно идентичны. Для отличия дискеты на 250 Мбайт маркируют особой, обычно желтой наклейкой. Время наработки на отказ привода Zip-250 — 10 тысяч часов, дискета рассчитана на 2000 установок в привод. Вес дисковода 440 г.
(Слайд 8)
ZIP-750 - Ёмкость диска около 750 МБ. Привод мог читать и писать диски 750 и 250 МБ, диски 100 МБ поддерживались в режиме только чтения. Вес – 390 г.
(Слайд 9) "Щелчки смерти" (англоязычное выражение "clicks of death") - это досадный недостаток дисководов ZIP. Щелчки возникают, когда головки выезжают в рабочую область и начинают считывать информацию с диска. Если это им не удается, то они возвращаются обратно в парковочную зону, в которой при помощи специальных приспособлений с них снимается статический заряд и попавшая пыль. Затем процесс считывания повторяется заново. Но, так как носитель уже поврежден, эту операцию выполнить не удастся. Привод до бесконечности будет вытаскивать головки из парковочной зоны и всовывать их назад с характерным пощелкиванием. Это уже может привести к более плачевным результатам: повреждение считывающих головок. Они, в свою очередь, могут физически повредить магнитный диск. А если после этого диск установить в другой рабочий привод ZIP, последствия будут катастрофические, можно моментально вывести его из строя. Исследования показали, что существует три причины появления «щелчков смерти».
Причины, связанные с физическим состоянием магнитных головок или дискеты - обычно возникают в результате того, что магнитные частицы, состоящие из железа, повреждают механизм считывания-записи дисковода. Загрязненные головки также могут контактировать с кромкой вращающегося диска, что может привести к обрыву головок.
Причины, связанные с влиянием внешних факторов – это могут быть перебои питания и неисправные соединители, что особенно актуально для внешних Zip-дисководов. Дефекты, допущенные при производстве, чрезмерный износ и плохое обращение с устройствами, магнитные и радиопомехи также могут в конечном итоге привести к «щелчкам смерти».
Причины, связанные с нештатным срабатыванием электроники - могут возникнуть ситуации, когда на диск записывается информация в места для этого не предусмотренные или с несоблюдением принятых соглашений.

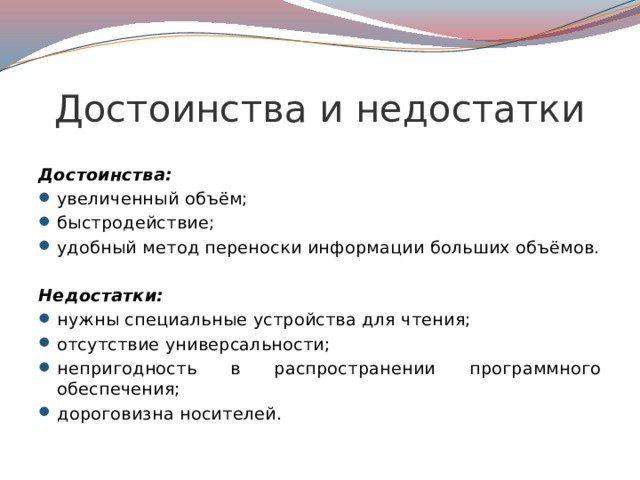

(Слайд 10) Достоинства и недостатки Zip Drive
Достоинства:
увеличенный объём;
быстродействие;
удобный метод переноски информации больших объёмов.
Недостатки:
нужны специальные устройства для чтения;
отсутствие универсальности (только 10% компьютеров оснащены ZIP-приводом);
непригодность в распространении программного обеспечения (оптические диски оказались более эффективными);
дороговизна носителей.
(Слайд 11) Закат эры ZIP - путь приводов компании ZIP был не очень долгим. Это объясняется рядом причин. Не только «щелчки смерти», с которыми столкнулись почти все пользователи этих устройств, но и бурное развитие оптических накопителей. Их надежность во много раз больше по сравнению с магнитными носителями, а объем информации, который они способны разместить, оставляет в «аутсайдерах» приводы ZIP. С приходом эры DVD это положение еще больше упрочнилось. Продажи Zip резко пошли на спад в 2000 году и к 2003 году уменьшились в 4 раза. В дальнейшем спад продолжался и приблизительно к 2006—2007 году продажи практически прекратились.
(Слайд 12) Спасибо за внимание
