"Коррозия поверхностей нагрева"

ОГАПОУ « Белгородский индустриальный колледж» МДК 01.01 Эксплуатация теплотехнического оборудования и систем тепло и топливоснабжения

Тема занятия:

Коррозия поверхностей нагрева

Подготовлено А.В. Кобченко

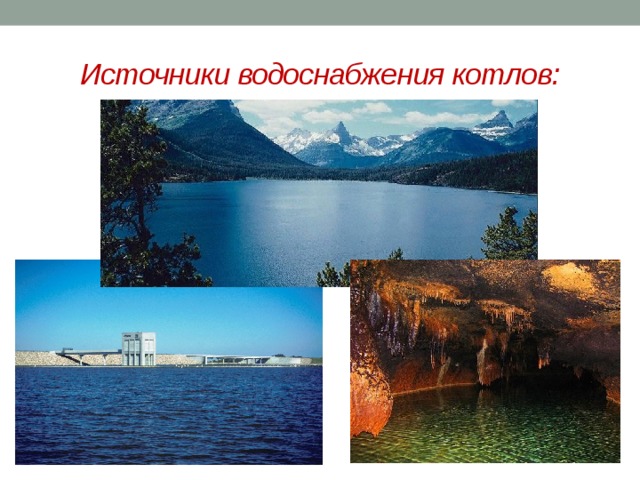

Источники водоснабжения котлов:

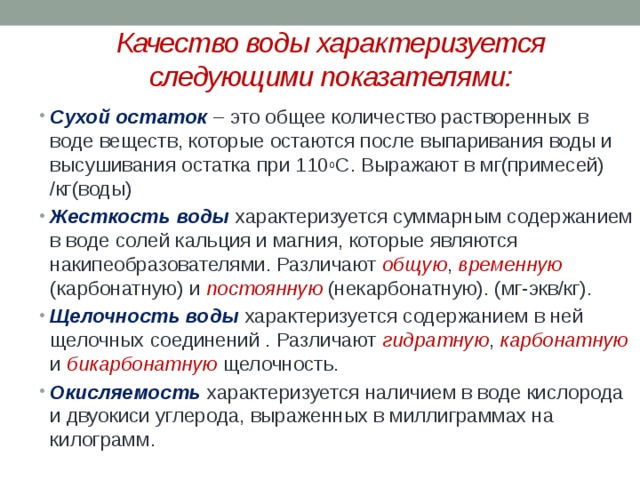

Качество воды характеризуется следующими показателями:

• Сухой остаток – это общее количество растворенных в воде веществ, которые остаются после выпаривания воды и высушивания остатка при 110 о С. Выражают в мг(примесей) /кг(воды)
• Жесткость воды характеризуется суммарным содержанием в воде солей кальция и магния, которые являются накипеобразователями. Различают общую , временную (карбонатную) и постоянную (некарбонатную). (мг-экв/кг).
• Щелочность воды характеризуется содержанием в ней щелочных соединений . Различают гидратную , карбонатную и бикарбонатную щелочность.
• Окисляемость характеризуется наличием в воде кислорода и двуокиси углерода, выраженных в миллиграммах на килограмм .

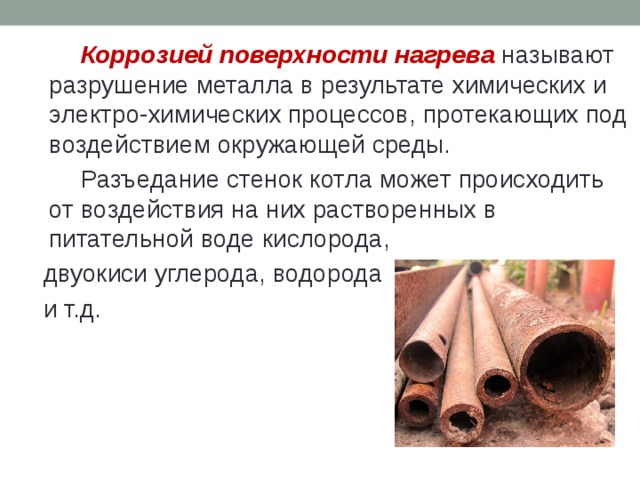

Коррозией поверхности нагрева называют разрушение металла в результате химических и электро-химических процессов, протекающих под воздействием окружающей среды.

Разъедание стенок котла может происходить от воздействия на них растворенных в питательной воде кислорода,

двуокиси углерода, водорода

и т.д.

Виды коррозии:

• Общая характеризуется равномерным разрушением металла по всей поверхности.

• При местной коррозией разрушению подвергаются лишь отдельные небольшие участки.

Из местной коррозии наиболее распространена язвенная или точечная . Она проникает в глубину металла.

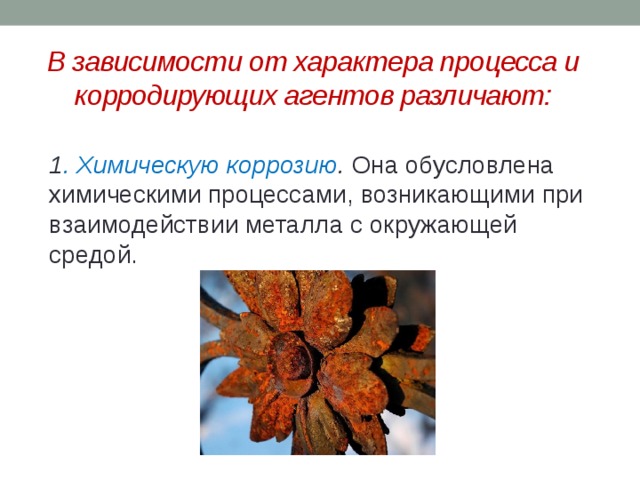

В зависимости от характера процесса и корродирующих агентов различают:

1 . Химическую коррозию . Она обусловлена химическими процессами, возникающими при взаимодействии металла с окружающей средой.

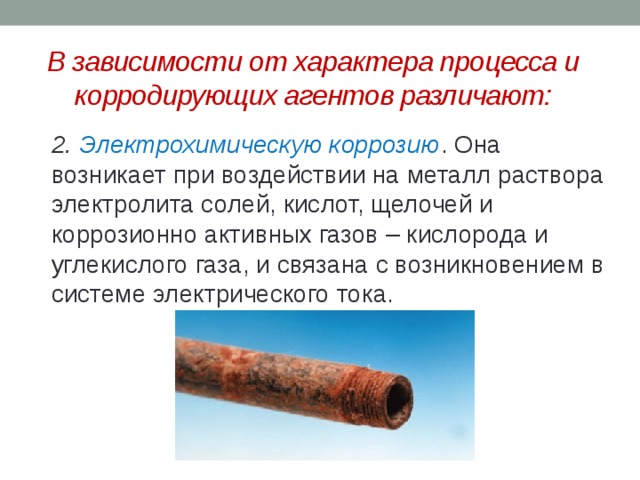

В зависимости от характера процесса и корродирующих агентов различают:

2. Электрохимическую коррозию . Она возникает при воздействии на металл раствора электролита солей, кислот, щелочей и коррозионно активных газов – кислорода и углекислого газа, и связана с возникновением в системе электрического тока.

Виды коррозии:

а – сплошная равномерная; б – сплошная неравномерная;

в – структурно-избирательная; г – пятнами;

д – язвами; е – точками; ж – подповерхностная;

з – межкристаллитная

• Кислородная коррозия наблюдается на входных участках труб водяных экономайзеров и имеет язвенный характер. Увеличение скорости движения воды способствует отрыву пузырьков воздуха от стенок трубы, что существенно замедляет коррозию.

• Межкристаллитная коррозия характеризуется появлением в металле трещин по границам зёрен металла, и встречаются в основном в местах соединений котла.

• Щелочная коррозия происходит в испарительных поверхностях нагрева. В результате происходит снижение механической прочности металла и образование в нем трещин.

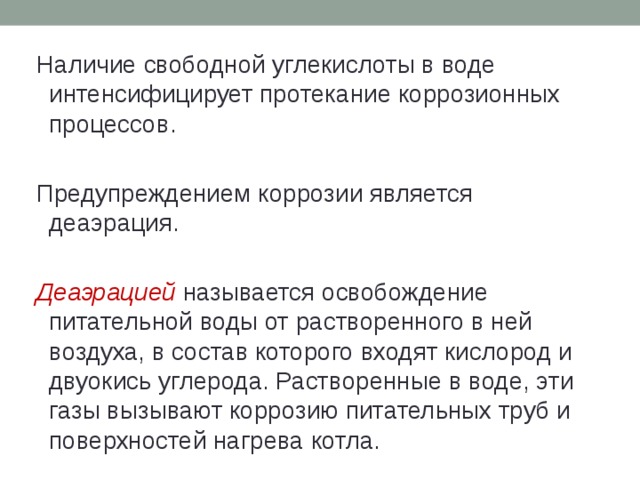

Наличие свободной углекислоты в воде интенсифицирует протекание коррозионных процессов.

Предупреждением коррозии является деаэрация.

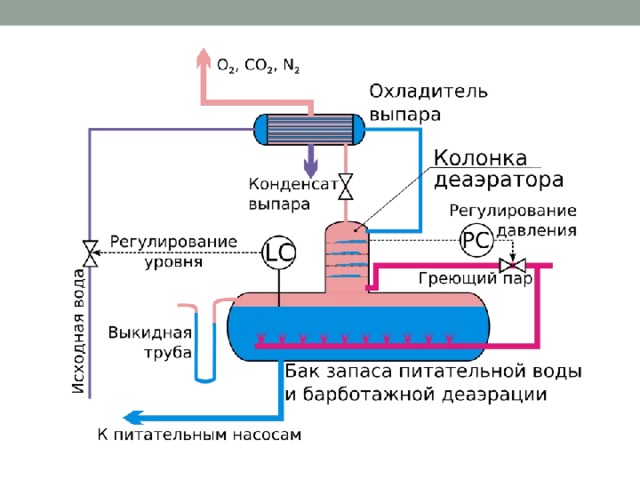

Деаэрацией называется освобождение питательной воды от растворенного в ней воздуха, в состав которого входят кислород и двуокись углерода. Растворенные в воде, эти газы вызывают коррозию питательных труб и поверхностей нагрева котла.

Наибольшее распространение получили термические деаэраторы атмосферного типа низкого давления (0,02-0,025 МПа) и повышенного давления (0,6 МПа), а также вакуумные с давлением ниже атмосферного.

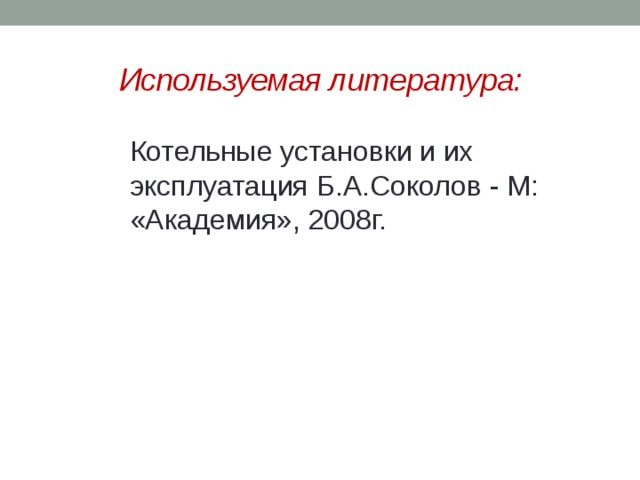

Используемая литература:

Котельные установки и их эксплуатация Б.А.Соколов - М: «Академия», 2008г.
