Короткое замыкание. Плавкие предохранители

При прохождении электрического тока металлические проводники нагреваются и могут даже расплавиться. Сильный нагрев проводов может привести к возгоранию изоляции и к пожару.

Любой проводник во всех электрических устройствах, а также в бытовых электрических цепях рассчитан на какой-то определенный максимальный ток, превышение которого ведет к нарушению работоспособности электроаппаратуры и возгоранию. Практически максимально возможный ток может быть превышен из-за короткого замыкания цепей.

Короткое замыкание - это такое состояние электрической цепи, когда клеммы источника тока замыкаются накоротко без потребителя электроэнергии (без нагрузки).

Чтобы не возникали недопустимые токи, в электрическую цепь включается предохранитель, который автоматически размыкает цепь, если ток превысил допустимое значение по различным причинам: нарушение изоляции проводов, попадания воды в устройство и т.д.

Короткое замыкание. Плавкие предохранители.

Выполнила учитель физики

Озёрной школы филиал МКОУ

Бурковская СОШ

Ерёменко Т.А.

КОРОТКОЕ ЗАМЫКАНИЕ

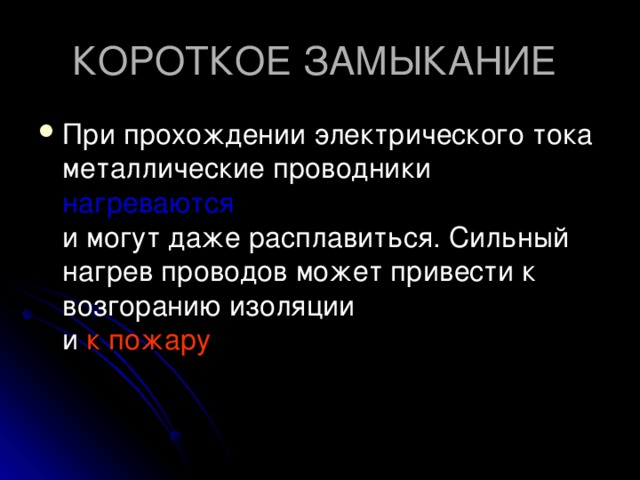

• При прохождении электрического тока металлические проводники нагреваются и могут даже расплавиться. Сильный нагрев проводов может привести к возгоранию изоляции и к пожару

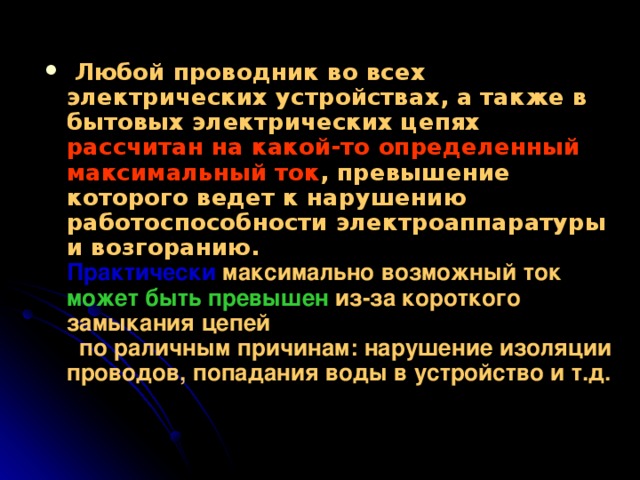

• Любой проводник во всех электрических устройствах, а также в бытовых электрических цепях рассчитан на какой-то определенный максимальный ток , превышение которого ведет к нарушению работоспособности электроаппаратуры и возгоранию. Практически максимально возможный ток может быть превышен из-за короткого замыкания цепей по раличным причинам: нарушение изоляции проводов, попадания воды в устройство и т.д.

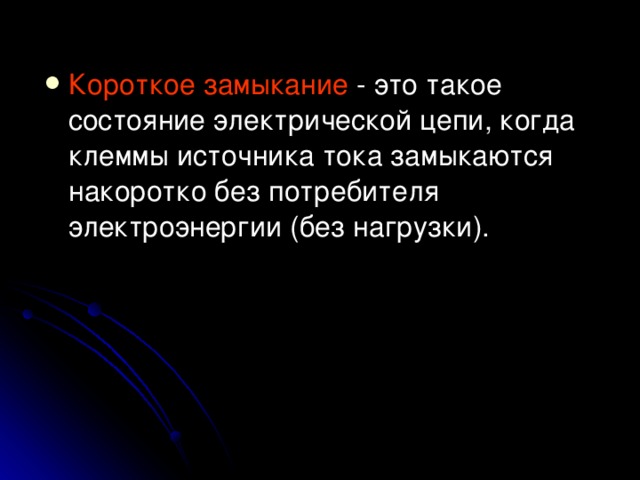

• Короткое замыкание - это такое состояние электрической цепи, когда клеммы источника тока замыкаются накоротко без потребителя электроэнергии (без нагрузки).

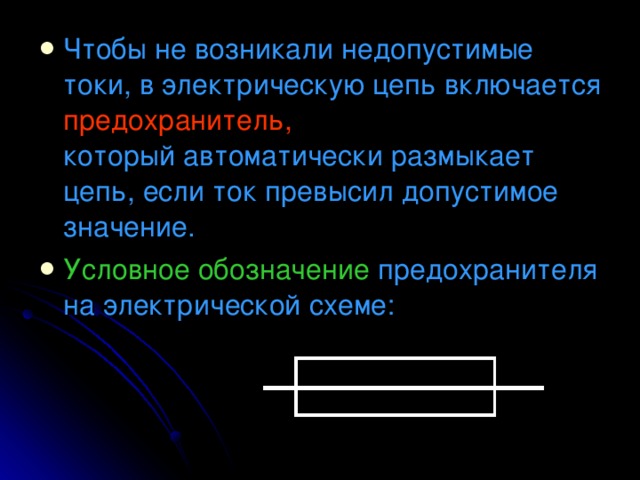

• Чтобы не возникали недопустимые токи, в электрическую цепь включается предохранитель, который автоматически размыкает цепь, если ток превысил допустимое значение.
• Условное обозначение предохранителя на электрической схеме:

Существуют разные виды предохранителей.

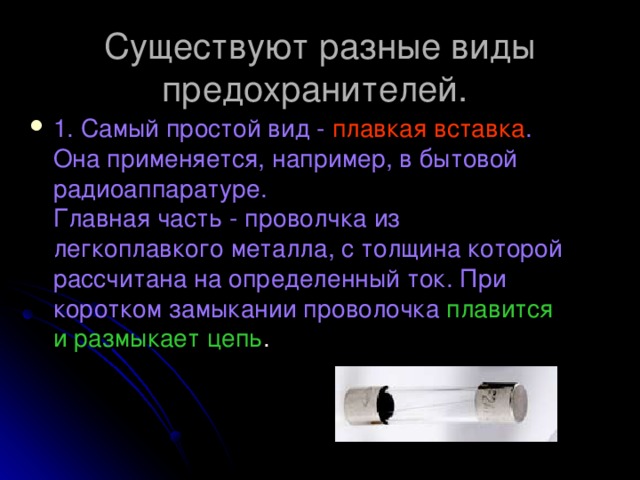

• 1. Самый простой вид - плавкая вставка . Она применяется, например, в бытовой радиоаппаратуре. Главная часть - проволчка из легкоплавкого металла, с толщина которой рассчитана на определенный ток. При коротком замыкании проволочка плавится и размыкает цепь .

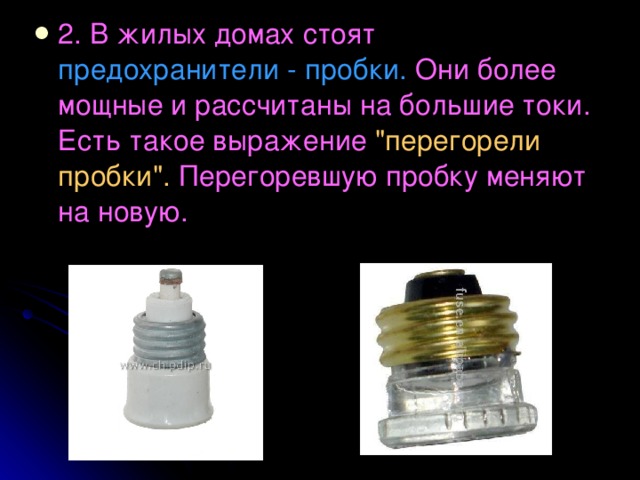

• 2. В жилых домах стоят предохранители - пробки. Они более мощные и рассчитаны на большие токи. Есть такое выражение "перегорели пробки". Перегоревшую пробку меняют на новую.

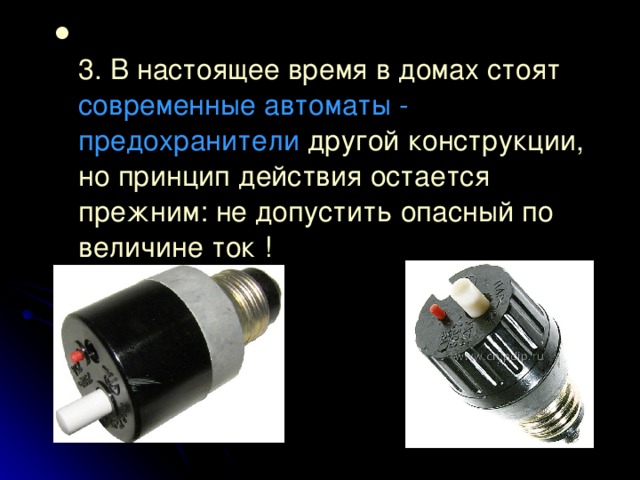

• 3. В настоящее время в домах стоят современные автоматы - предохранители другой конструкции, но принцип действия остается прежним: не допустить опасный по величине ток !

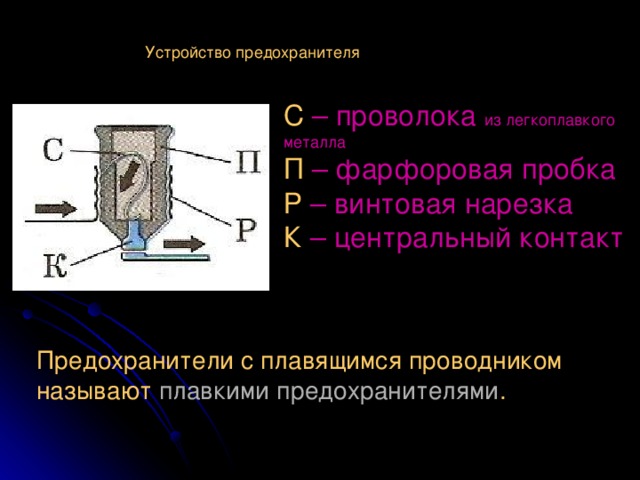

Устройство предохранителя

С – проволока из легкоплавкого металла

П – фарфоровая пробка

Р – винтовая нарезка

К – центральный контакт

Предохранители с плавящимся проводником называют плавкими предохранителями .

Для того, чтобы не было короткого замыкания: - провода не должны пересекаться; - на электроприборы не должна попадать вода; - электроприборы не должны перегреваться.

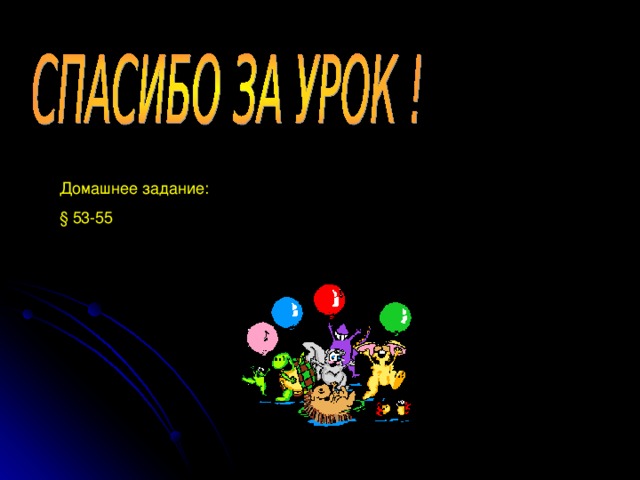

Домашнее задание:

§ 53-55
