Инструкционно – технологическая карта "Подбор игл и заправка нитей в высокоскоростной одноигольной промышленной швейной машины челночного стежка"

Технологический процесс

Указания и пояснения

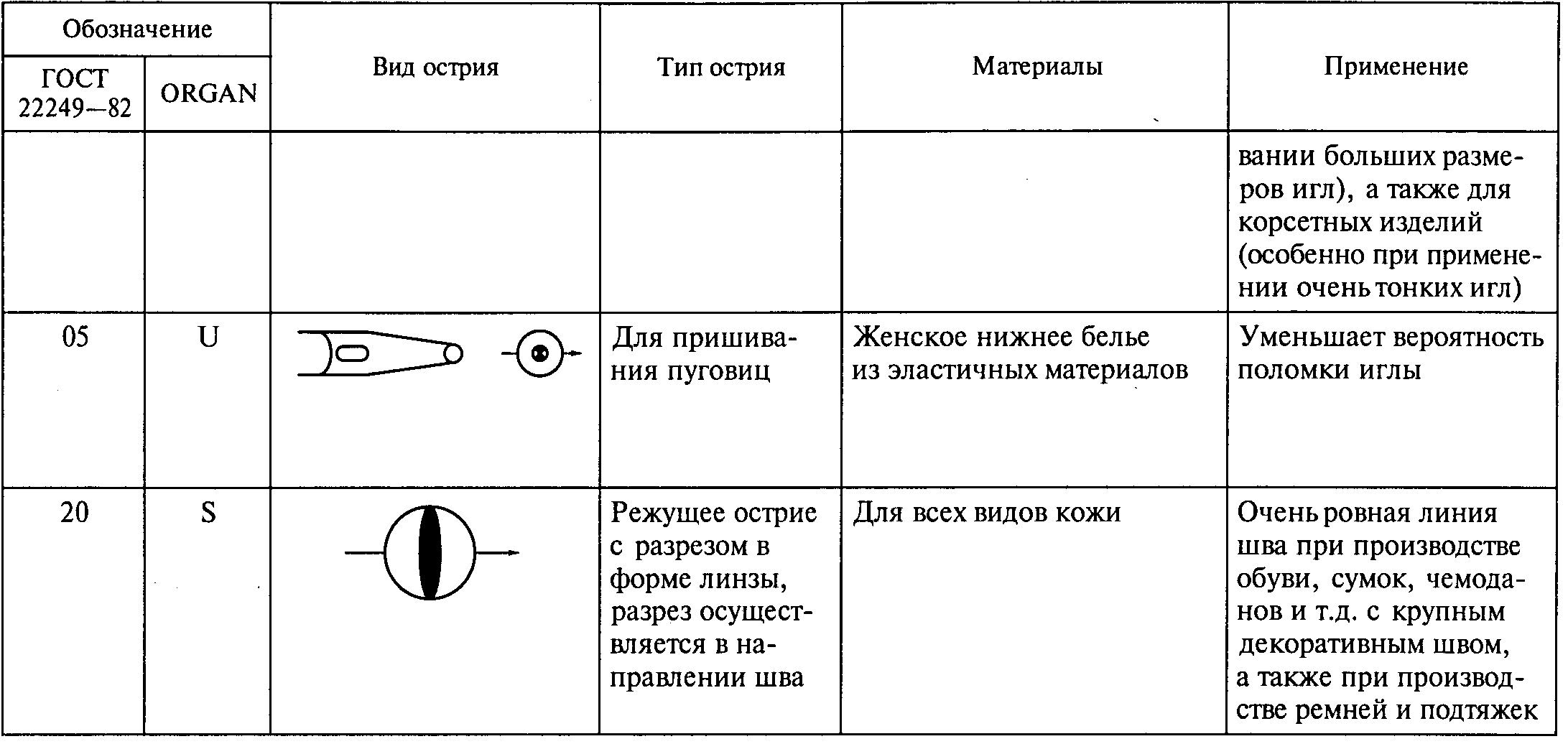

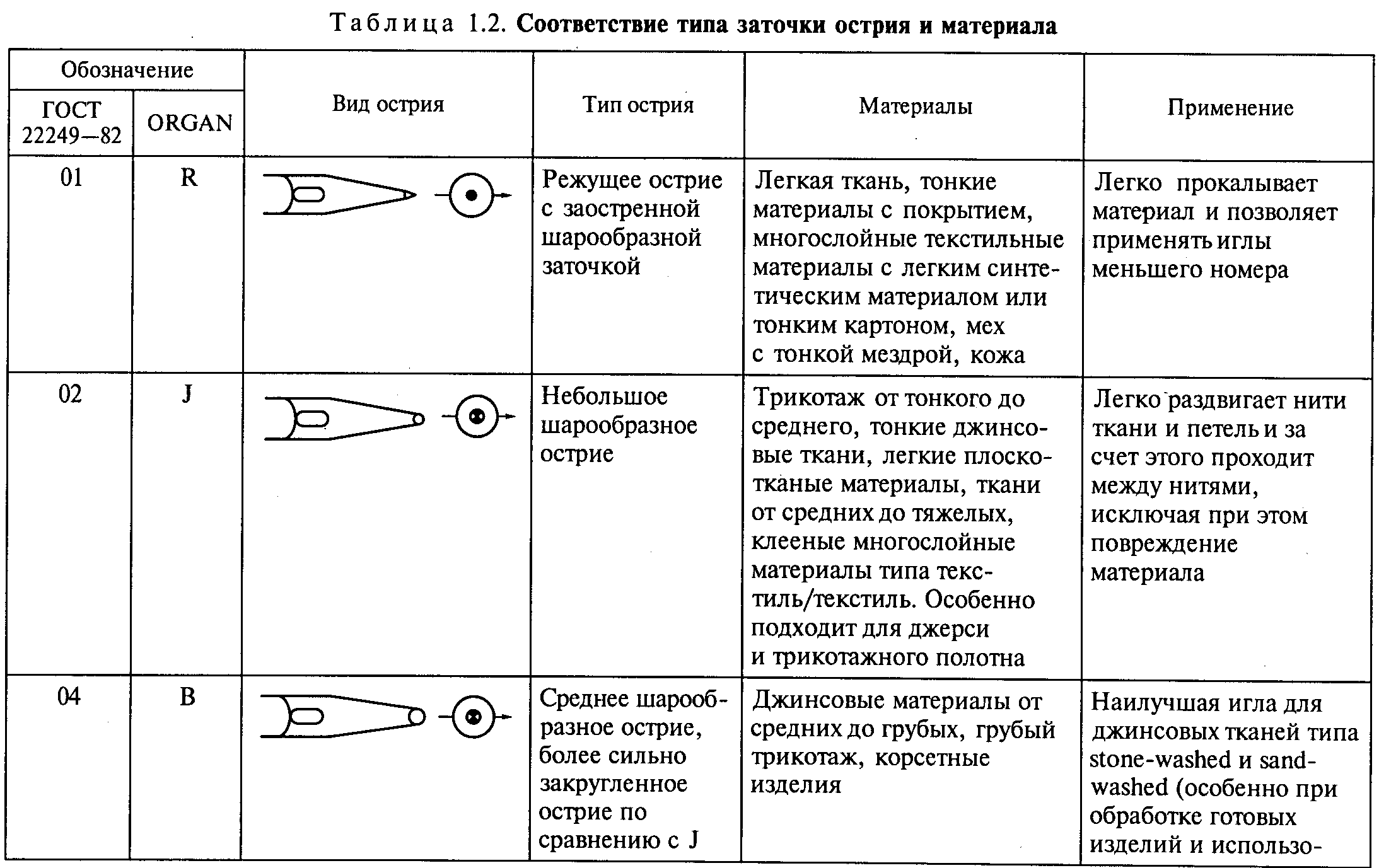

1. Подобрать иглу по номеру и типу заточки.

Игла подбирается в соответствии с образцом материала

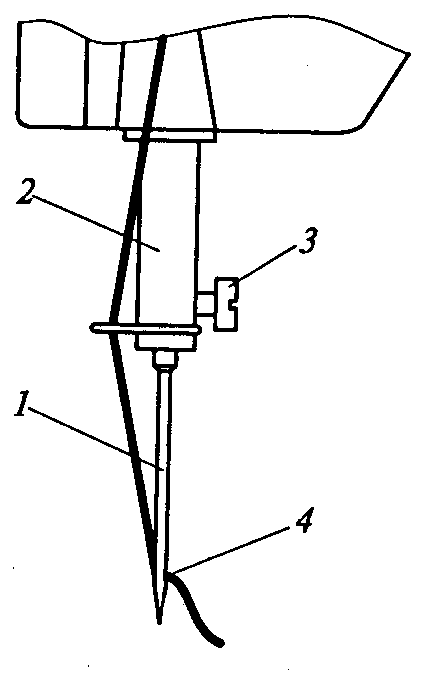

2. Установить иглу в иглодержателе и закрепить её.

Игла устанавливается в иглодержателе в зависимости от рекомендаций и класса машины.

\

1-игла; 2 – игловодитель; 3 – винт;

4 -короткая выемка на игле.

3. Изучить устройство автоматической моталки.

4. Изучить устройство шпульного колпачка.

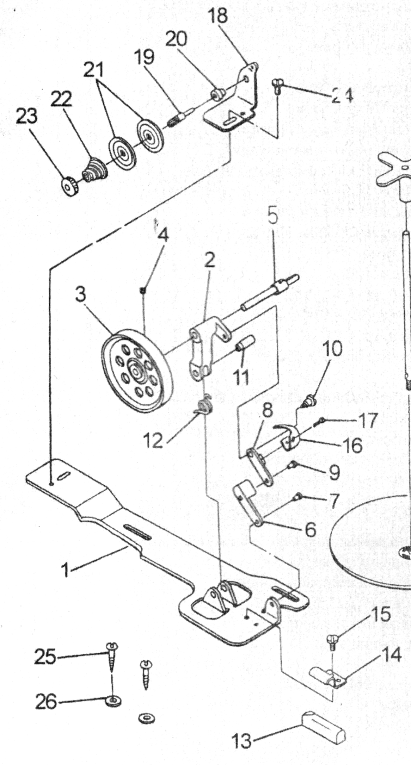

1-основание намотчика;

2-основание намотчика нити ;

3-намотчик нити;

4-винт;

5-штанга намотчика шпульки;

6-соединительный стержень;

7-штифт соединительного стержня;

8-стержень рамы намотчика шпульки;

9-штифт стержня рамы намотчика шпульки;

10-винт 1/8- 44 дл=3;

11-штифт рамы намотчика шпульки;

12-пружина рамы намотчика шпульки;

13-резиновый тормоз;

14- прижимная пластина;

15- винт 11/64- 40 дл=3;

16- пружина намотчика шпульки;

17- шарнирный винт;

18- скоба натяжения нити;

19- винт;

20- хомут диска натяжения намотчика шпульки;

21- диск натяжения;

22 – пружина натяжения;

23 – гайка штифта натяжения нити;

24 – винт 11/64- 40 дл=7,8;

25 – шуруп;

26 – шайба;

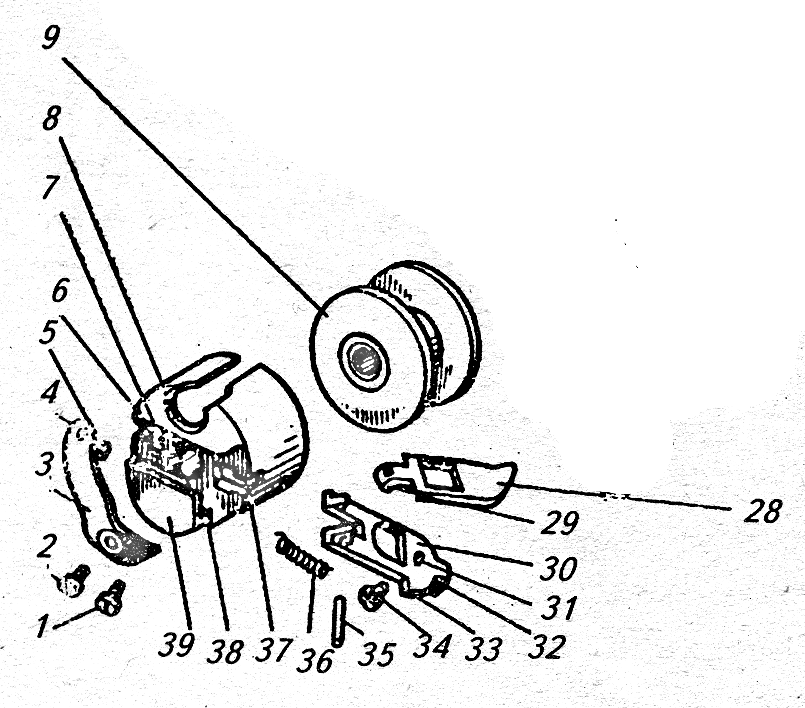

1;2 – винты крепления пластинчатой пружины;

3 – пластинчатая пружина;

4 – палец пластинчатой пружины;

5 – язычок пластинчатой пружины;

6 – паз;

7 – правая стенка окна;

8 - вырез;

9 – шпулька;

28 – пластина;

5. Намотать нитки на шпульку с помощью

автоматической моталки.

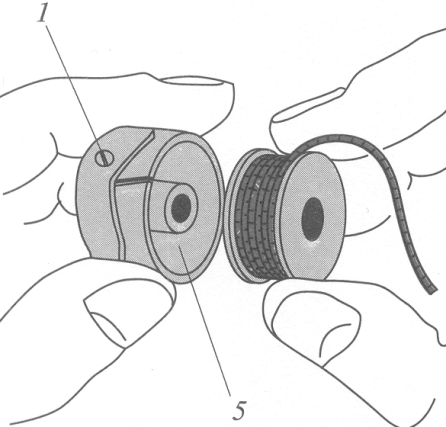

6. Установить шпульку в шпульный колпачок и заправить нитку под прижимную пластину

1 – винт натяжения челночной нитки;

5- шпульный колпачёк;

6 – рычаг;

1 – установить шпульку на штангу намотчика шпульки;

2 – намотать чуть на шпульку нить;

3 – примкнуть намотчик нити к ремённой передаче привода швейной машины;

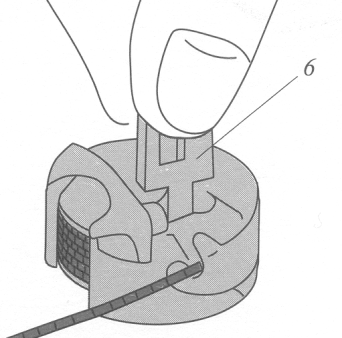

1. Установить шпульку в шпульный колпачёк

2.Заправить нитку под прижимную пластину

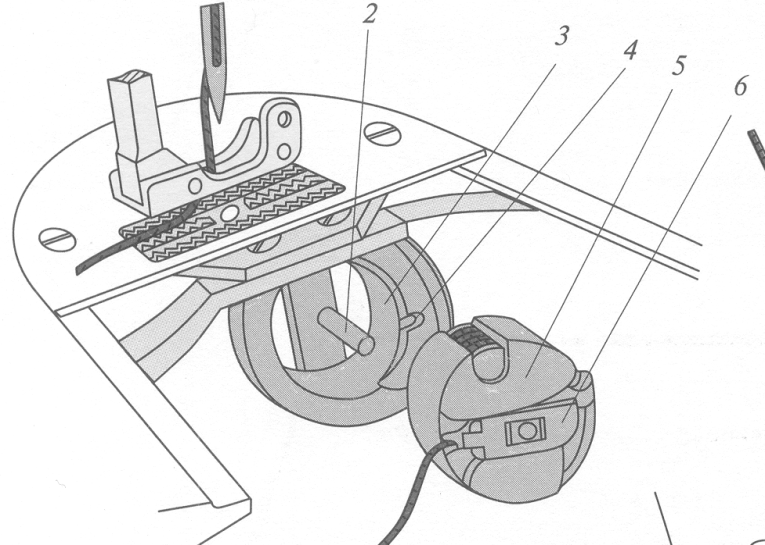

7. Поместить шпульный колпачок в челночный комплект до фиксирования защёлки на стержне шпуледержателя.

2- стержень шпуледержателя;

3 – шпуледержатель;

4 – вырез шпуледержателя;

5- шпульный колпачёк;

6 – рычаг;

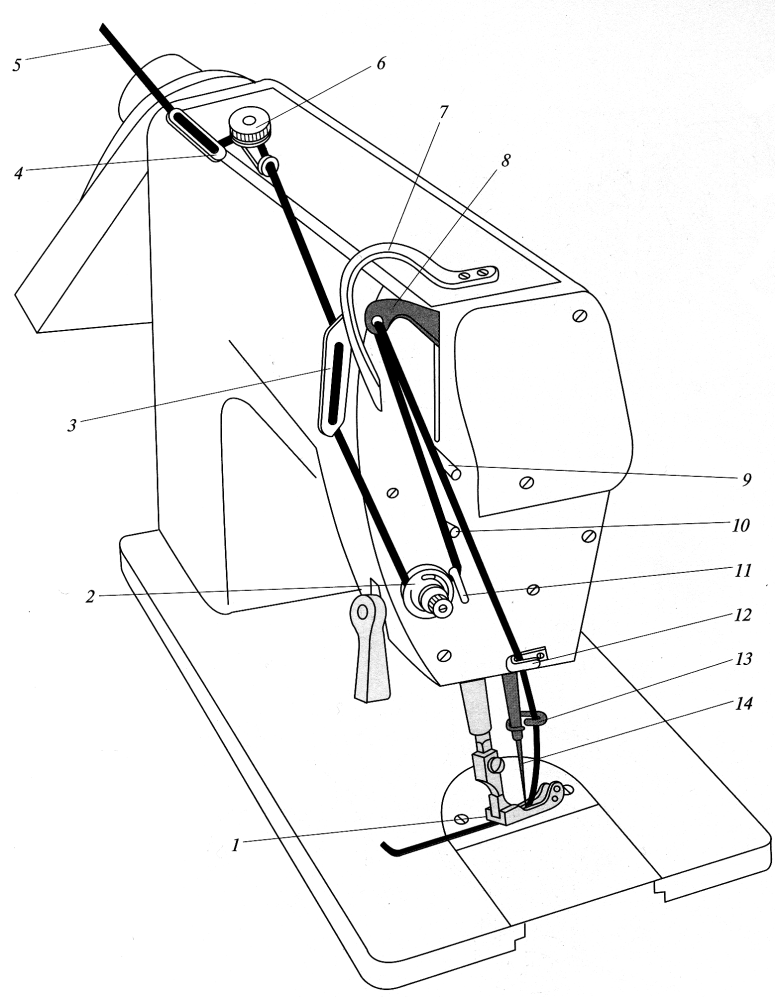

8. Заправить игольную нитку согласно схеме.

1- лапка;

2 – регулятор натяжения верхней нитки;

3; 4 и 7- отверстия нитенаправителя;

5 – верхняя нитка;

6 – дополнительный регулятор натяжения;

7- нитенаправитель;

8; 10;11 – нитепритягиватель;

12 – ушко иглы;

Схема заправки верхней нити

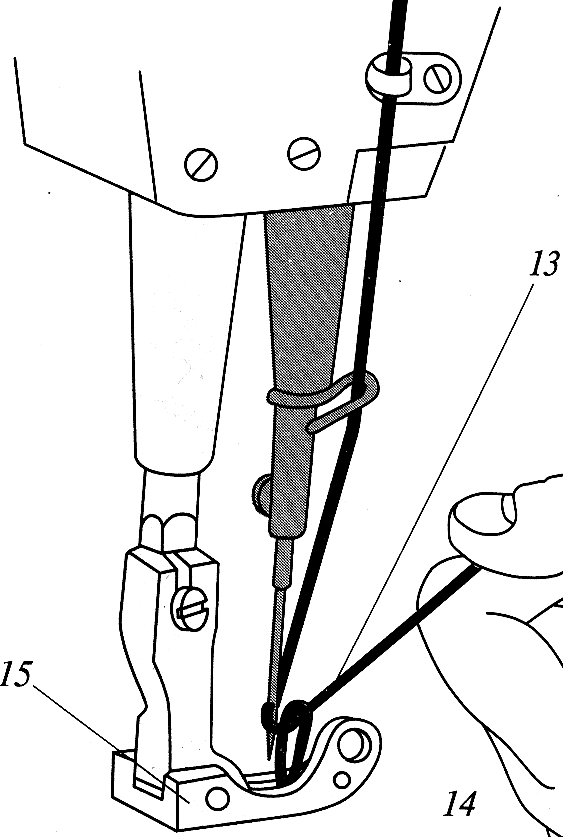

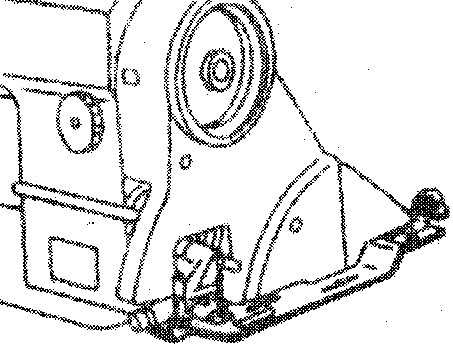

9. Вывести челночную нитку на поверхность игольной пластины, удерживая конец игольной нитки, проворачивая вручную шкив машины.

13 – фиксация рукой конца игольной нитки;

14 – челночная нитка;

15 – лапка.
