Графика. Организация рисования. Битовый образ (конспект)

Цель и задачи урока:

Образовательные:

Научить учащихся программировать рисование графических изображений.

Развивающие:

Развивать умение делать вывод на основе анализа.

Воспитательные:

Воспитывать эстетические и нравственные чувства по отношению к природе, ответственность за ее охрану.

Учащиеся должны знать: назначение графических методов и свойств и особенности их использования во время построения графики.

Учащиеся должны уметь: Использовать графические методы класса TCanvas: MoveTo, LineTo, Rectangle, Ellipse, свойства холста Pen и Brush для программирования рисования графических изображений; использовать компонент SpinEdit, окно ColorDialog; отслеживать движения мыши, состояния кнопок мыши; сохранять содержимое канвы в файл в формате BMP.

Тип урока: объяснение новой темы.

Ход урока.

1. Организация начала урока (проверка наличия учащихся в классе и благоприятный настрой на работу).

2. Фронтальный опрос по пройденной теме по вопросам после параграфа на с.75.

3. Постановка цели урока.

4. Объяснение новой темы.

Практически у всех компонентов Lasarus есть объектное свойство ТCanvas. Получается, что каждый компонент – это холст, на котором нарисовано изображение компонент.

С этой точки зрения, кнопка – на самом деле не кнопка, а холст, на котором нарисованы изображения кнопки и текста.

Когда вы щелкаете мышью по кнопке, изображение меняется и приобретает вид нажатой кнопки. Таким образом, графика Windows представляет собой рисование на холсте.

ТCanvas содержит два инструмента:

Принцип работы с графическими примитивами тот же, что и в Паскале.

Например, процедура обработки события OnMoyseDown для формы, содержащая строку

Form1.Canvas.Rectangle (x, y, x+100, y+100);

будет рисовать прямоугольную рамку от точки с координатами указателя мыши (левый верхний угол) со стороной =100 при каждом щелчке левой кнопкой мыши.

Параметры процедуры FormMouseDown (Sender: TObject; Button: TMouseButton; Shift: TShiftState; X, Y: integer).

Для создания толщины линий используют компонент SpinEdit палитры Misc.

Битовый образ представляет собой находящуюся в памяти компьютера графическую поверхность, на которой программа может сформировать изображение.

Создание простейшего графического редактора Рисовалка.

procedure TForm1.SpinEdit1Change(Sender: TObject);

begin

Image1.Canvas.Pen.Width:=SpinEdit1.Value;

end;

procedure TForm1.Image1MouseDown(Sender: TObject; Button: TMouseButton; Shift: TShiftState; X, Y: Integer);

begin

Image1.Canvas.MoveTo(x, y);

end;

procedure TForm1.Image1MouseMove(Sender: TObject; Shift: TShiftState; X,

Y: Integer);

Весь материал - в документе.

Предмет: информатика 10 класс.

Тема: Графика. Организация рисования. Битовый образ.

Цель и задачи урока:

Образовательные:

Научить учащихся программировать рисование графических изображений.

Развивающие:

Развивать умение делать вывод на основе анализа.

Воспитательные:

Воспитывать эстетические и нравственные чувства по отношению к природе, ответственность за ее охрану.

Учащиеся должны знать: назначение графических методов и свойств и особенности их использования во время построения графики.

Учащиеся должны уметь: Использовать графические методы класса TCanvas: MoveTo, LineTo, Rectangle, Ellipse, свойства холста Pen и Brush для программирования рисования графических изображений; использовать компонент SpinEdit, окно ColorDialog; отслеживать движения мыши, состояния кнопок мыши; сохранять содержимое канвы в файл в формате BMP.

Тип урока: объяснение новой темы.

Ход урока

1. Организация начала урока (проверка наличия учащихся в классе и благоприятный настрой на работу).

2. Фронтальный опрос по пройденной теме по вопросам после параграфа на с.75.

3. Постановка цели урока.

4. Объяснение новой темы.

Практически у всех компонентов Lasarus есть объектное свойство ТCanvas. Получается, что каждый компонент – это холст, на котором нарисовано изображение компонента. С этой точки зрения, кнопка – на самом деле не кнопка, а холст, на котором нарисованы изображения кнопки и текста. Когда вы щелкаете мышью по кнопке, изображение меняется и приобретает вид нажатой кнопки. Таким образом, графика Windows представляет собой рисование на холсте.

ТCanvas содержит два инструмента:

И множество графических примитивов, которые рисуют методами, принадлежащими холсту. Например:

Принцип работы с графическими примитивами тот же, что и в Паскале.

Например, процедура обработки события OnMoyseDown для формы, содержащая строку

Form1.Canvas.Rectangle (x, y, x+100, y+100);

будет рисовать прямоугольную рамку от точки с координатами указателя мыши (левый верхний угол) со стороной =100 при каждом щелчке левой кнопкой мыши.

Параметры процедуры FormMouseDown (Sender: TObject; Button: TMouseButton; Shift: TShiftState; X, Y: integer):

Для создания толщины линий используют компонент SpinEdit палитры Misc.

Битовый образ представляет собой находящуюся в памяти компьютера графическую поверхность, на которой программа может сформировать изображение.

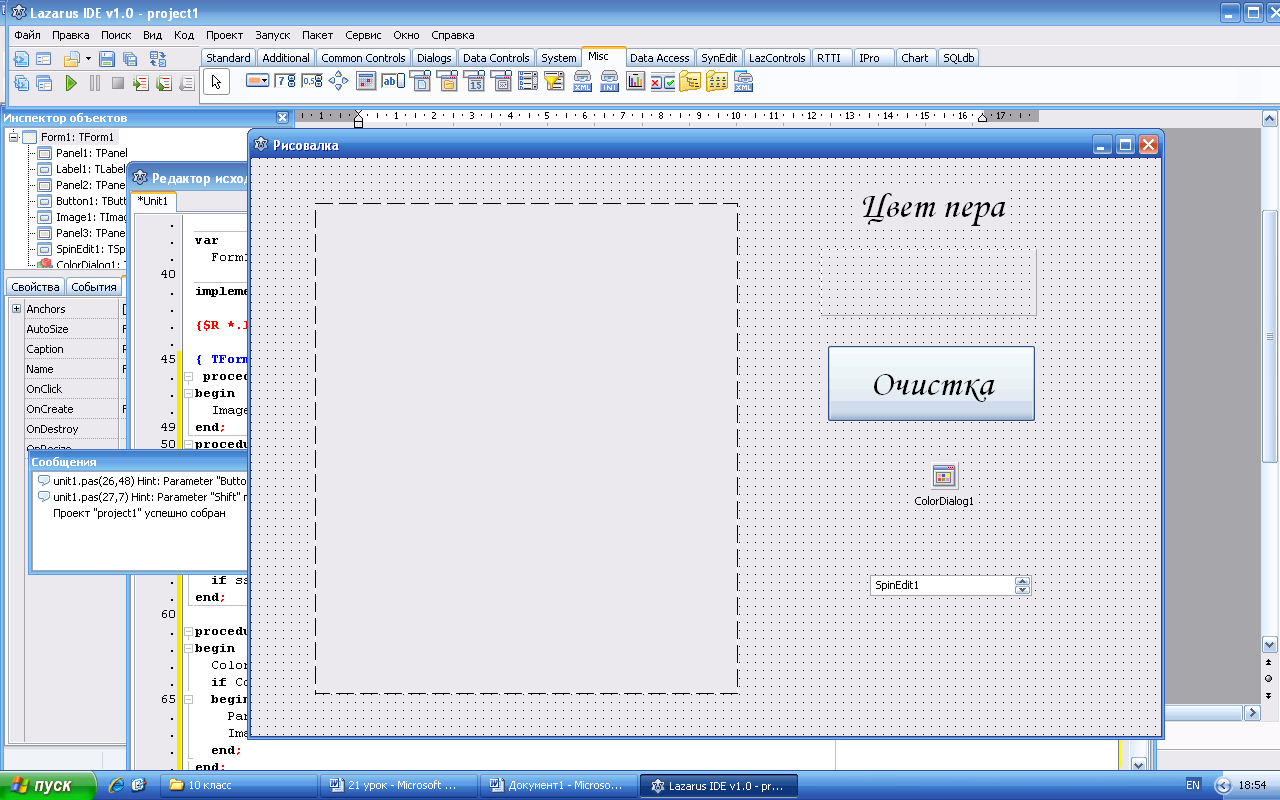

Создание простейшего графического редактора Рисовалка.

procedure TForm1.SpinEdit1Change(Sender: TObject);

begin

Image1.Canvas.Pen.Width:=SpinEdit1.Value;

end;

procedure TForm1.Image1MouseDown(Sender: TObject; Button: TMouseButton; Shift: TShiftState; X, Y: Integer);

begin

Image1.Canvas.MoveTo(x, y);

end;

procedure TForm1.Image1MouseMove(Sender: TObject; Shift: TShiftState; X,

Y: Integer);

begin

if ssLeft in Shift then Image1.Canvas.Rectangle(x, y, x+100, y+100);

end;

procedure TForm1.Panel2Click(Sender: TObject);

begin

ColorDialog1.Color:=Image1.Canvas.Pen.Color;

if ColorDialog1.Execute then

begin

Panel2.Color:=ColorDialog1.Color;

Image1.Canvas.Pen.Color:=ColorDialog1.Color;

end;

end;

procedure TForm1.Button1Click(Sender: TObject);

begin

ColorDialog1.Color:=Image1.Canvas.Brush.Color;

if ColorDialog1.Execute then

begin Image1.Canvas.Brush.Color:=ColorDialog1.Color;

Image1.Canvas.FillRect (Image1.Canvas.ClipRect);

end;

end;

procedure TForm1.FormCreate(Sender: TObject);

begin

Image1.Canvas.FillRect(Image1.Canvas.ClipRect);

end;

end.

5. Закрепление: работа на компьютере Создание приложения Рисовалка.

6. Обобщение: Что нового и непонятного для вас было сегодня на уроке? Перечислите графические примитивы. При помощи какого графического примитива можно определить цвет и стиль заливки? При помощи какого примитива можно определить цвет, толщину и стиль линий и границ областей? При помощи какого графического примитива можно провести линию? При помощи какого графического примитива можно нарисовать прямоугольную рамку?

7. Итоги урока (Выставление оценок и их комментарий).

8. Д/З с. 76 - 83.
