Двоичная система счисления
Никитина В.Г. учитель информатики высшей категории
Якутской городской национальной гимназии

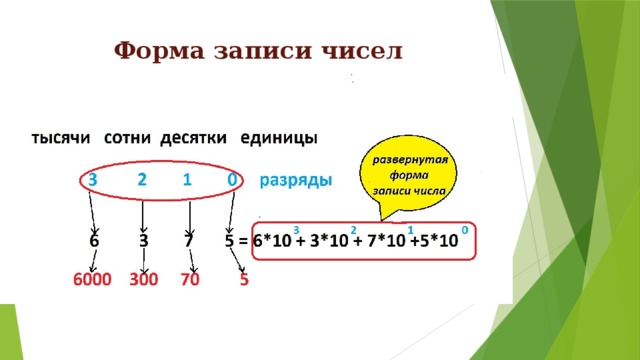

Форма записи чисел

- Чтобы определить число записанное в позиционной системе счисления, нужно значение каждой цифры умножить на основание системы счисления в степени, равной разряду этой цифры, и сложить полученные величины.

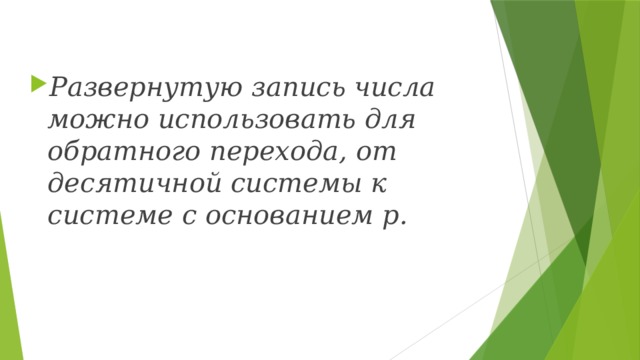

- Развернутую запись числа можно использовать для обратного перехода, от десятичной системы к системе с основанием p.

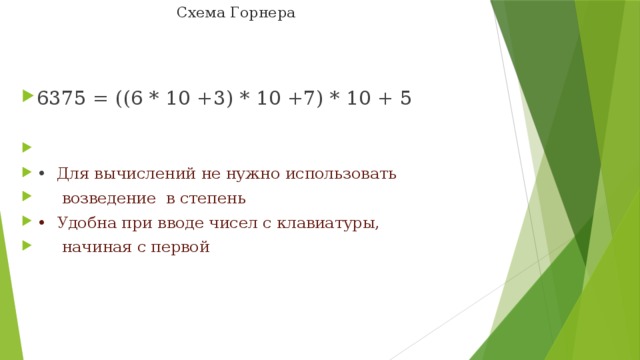

Схема Горнера
- 6375 = ((6 * 10 +3) * 10 +7) * 10 + 5
- • Для вычислений не нужно использовать
- возведение в степень
- • Удобна при вводе чисел с клавиатуры,
- начиная с первой

- Схема Горнера очень удобна для обработки данных при вводе чисел с клавиатуры, когда цифры числа вводятся последовательно, начиная с первой, и их количество заранее неизвестно.

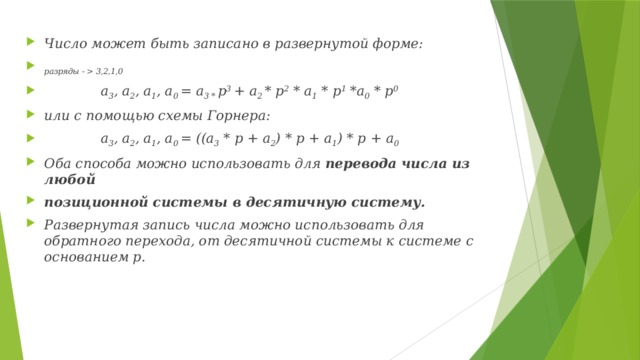

- Число может быть записано в развернутой форме:
- разряды - 3,2,1,0
- а 3 , а 2 , а 1 , а 0 = a 3 * p 3 + a 2 * p 2 * a 1 * p 1 *a 0 * p 0
- или с помощью схемы Горнера:
- а 3 , а 2 , а 1 , а 0 = ((a 3 * p + a 2 ) * p + a 1 ) * p + a 0
- Оба способа можно использовать для перевода числа из любой
- позиционной системы в десятичную систему.
- Развернутая запись числа можно использовать для обратного перехода, от десятичной системы к системе с основанием p.

Общий алгоритм перевода из десятичной системы в двоичную

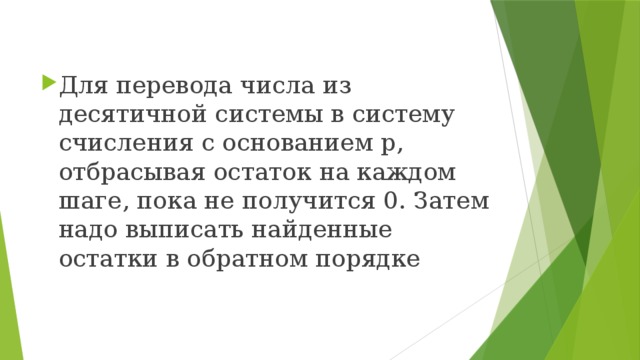

- Для перевода числа из десятичной системы в систему счисления с основанием p, отбрасывая остаток на каждом шаге, пока не получится 0. Затем надо выписать найденные остатки в обратном порядке

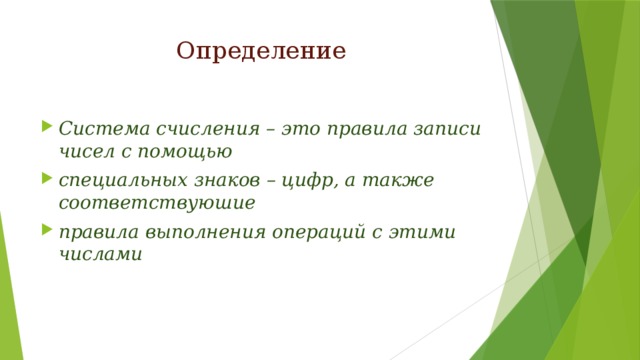

Определение
- Система счисления – это правила записи чисел с помощью
- специальных знаков – цифр, а также соответствуюшие
- правила выполнения операций с этими числами

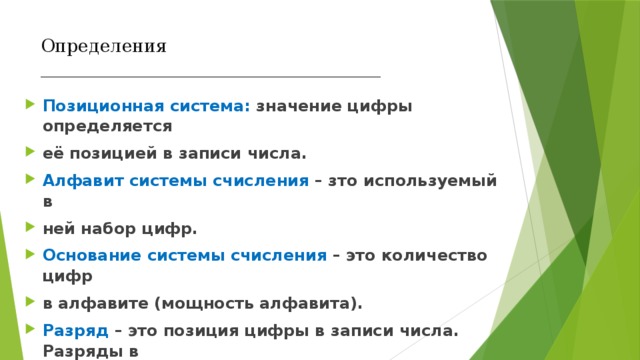

Определения ______________________________________
- Позиционная система: значение цифры определяется
- её позицией в записи числа.
- Алфавит системы счисления – зто используемый в
- ней набор цифр.
- Основание системы счисления – это количество цифр
- в алфавите (мощность алфавита).
- Разряд – это позиция цифры в записи числа. Разряды в
- Записи целых чисел нумеруются с нуля справа налево.

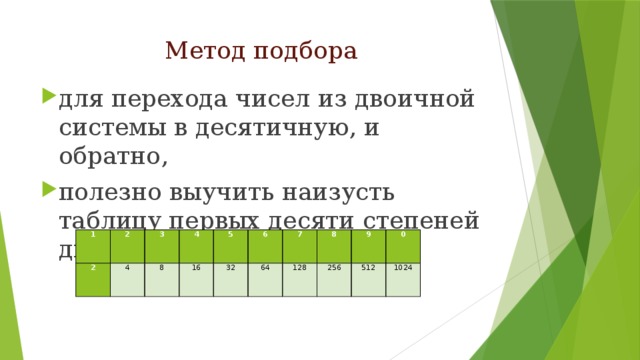

Метод подбора
- для перехода чисел из двоичной системы в десятичную, и обратно,
- полезно выучить наизусть таблицу первых десяти степеней двойки:
1
2
2
4
3
4
8
5
16
32
6
7
64
128
8
256
9
512
0
1024

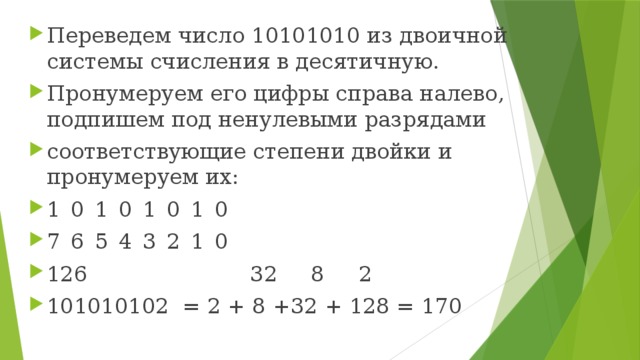

- Переведем число 10101010 из двоичной системы счисления в десятичную.
- Пронумеруем его цифры справа налево, подпишем под ненулевыми разрядами
- соответствующие степени двойки и пронумеруем их:
- 1 0 1 0 1 0 1 0
- 7 6 5 4 3 2 1 0
- 126 32 8 2
- 101010102 = 2 + 8 +32 + 128 = 170

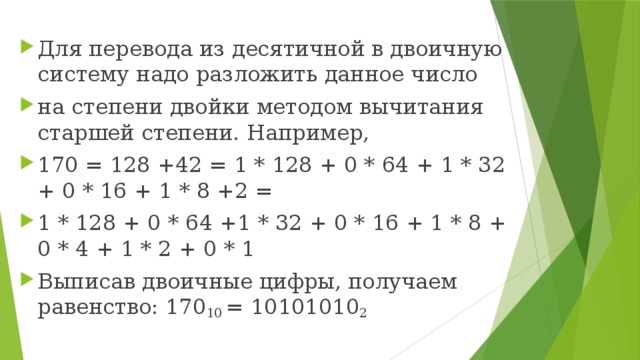

- Для перевода из десятичной в двоичную систему надо разложить данное число
- на степени двойки методом вычитания старшей степени. Например,
- 170 = 128 +42 = 1 * 128 + 0 * 64 + 1 * 32 + 0 * 16 + 1 * 8 +2 =
- 1 * 128 + 0 * 64 +1 * 32 + 0 * 16 + 1 * 8 + 0 * 4 + 1 * 2 + 0 * 1
- Выписав двоичные цифры, получаем равенство: 170 10 = 10101010 2

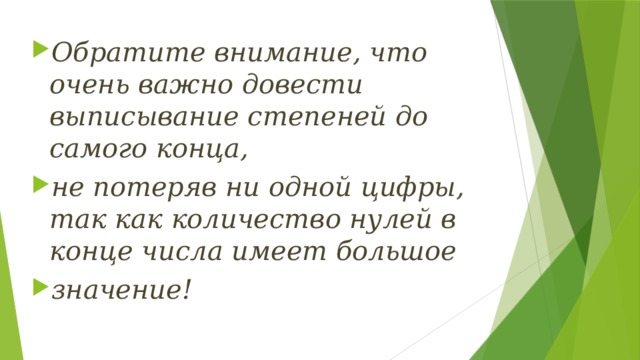

- Обратите внимание, что очень важно довести выписывание степеней до самого конца,
- не потеряв ни одной цифры, так как количество нулей в конце числа имеет большое
- значение!

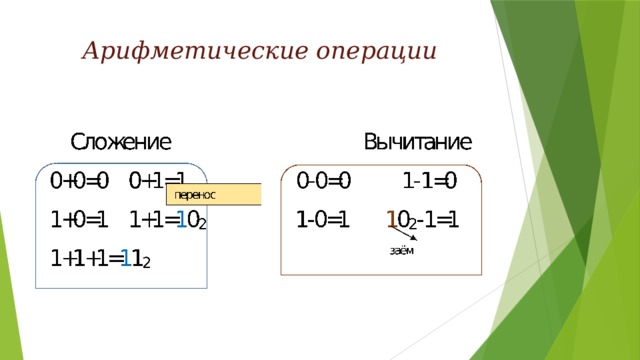

Арифметические операции

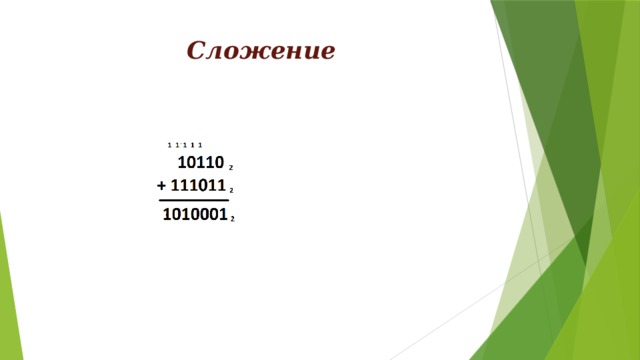

Сложение

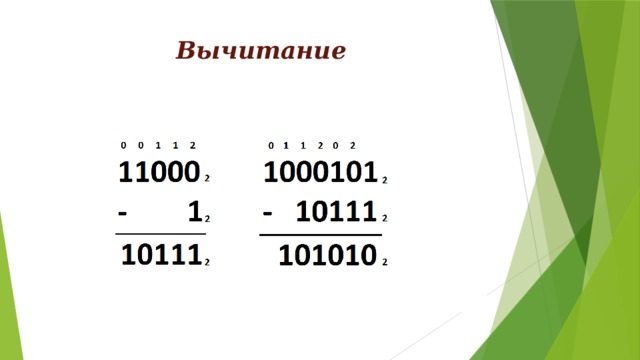

Вычитание

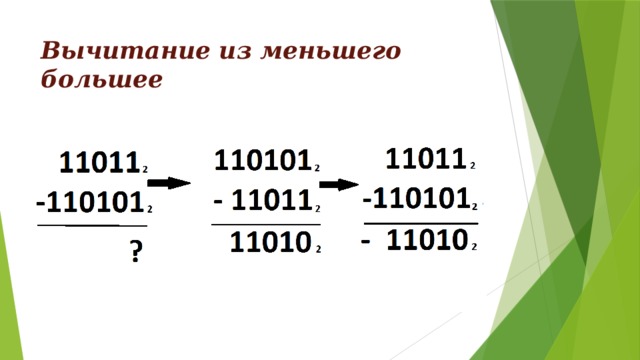

Вычитание из меньшего большее

- Если требуется вычесть большое число из меньшего, вычитают из большего и ставят у результата знак «минус».

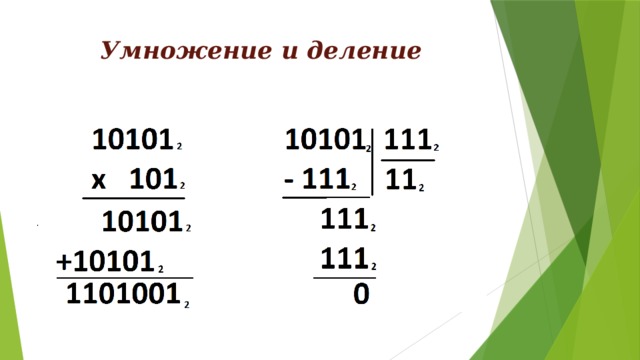

Умножение и деление

- Умножение и деление столбиком в двоичной системе выполняются практически так же,
- (но с использованием правил двоичного сложения и вычитания).

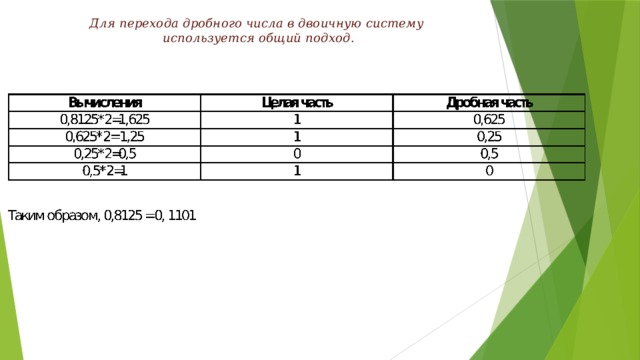

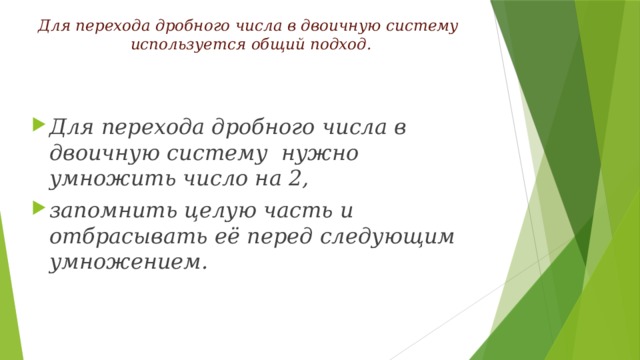

Для перехода дробного числа в двоичную систему используется общий подход.
- Для перехода дробного числа в двоичную систему нужно умножить число на 2,
- запомнить целую часть и отбрасывать её перед следующим умножением.

Для перехода дробного числа в двоичную систему используется общий подход.

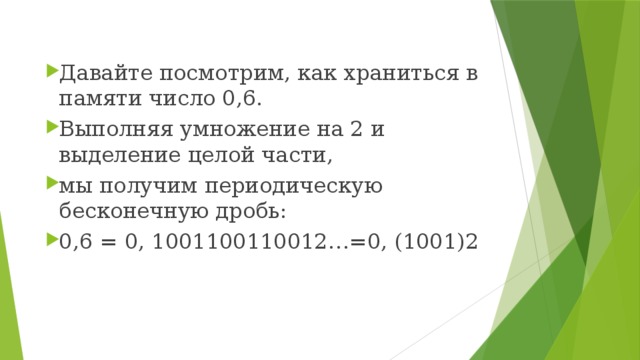

- Давайте посмотрим, как храниться в памяти число 0,6.
- Выполняя умножение на 2 и выделение целой части,
- мы получим периодическую бесконечную дробь:
- 0,6 = 0, 1001100110012…=0, (1001)2

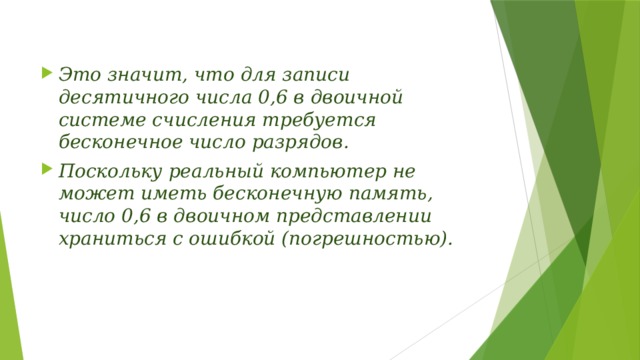

- Это значит, что для записи десятичного числа 0,6 в двоичной системе счисления требуется бесконечное число разрядов.
- Поскольку реальный компьютер не может иметь бесконечную память, число 0,6 в двоичном представлении храниться с ошибкой (погрешностью).

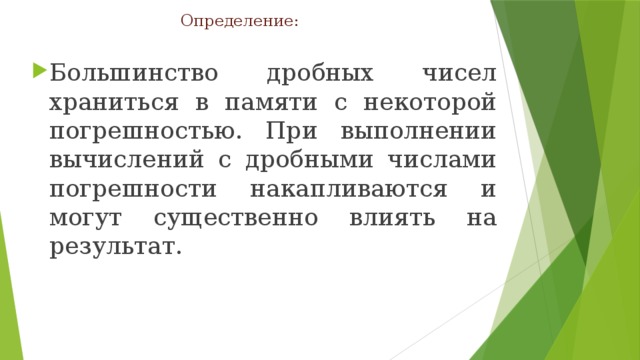

Определение:
- Большинство дробных чисел храниться в памяти с некоторой погрешностью. При выполнении вычислений с дробными числами погрешности накапливаются и могут существенно влиять на результат.

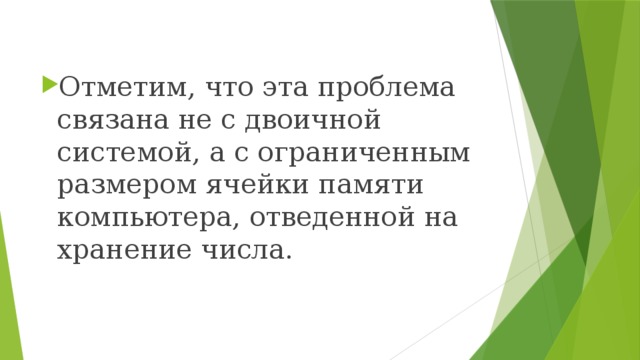

- Отметим, что эта проблема связана не с двоичной системой, а с ограниченным размером ячейки памяти компьютера, отведенной на хранение числа.

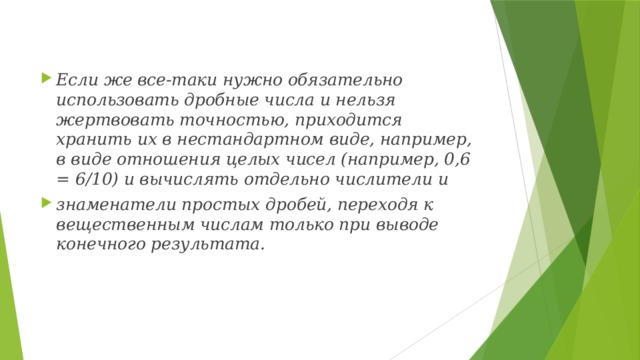

- Если же все-таки нужно обязательно использовать дробные числа и нельзя жертвовать точностью, приходится хранить их в нестандартном виде, например, в виде отношения целых чисел (например, 0,6 = 6/10) и вычислять отдельно числители и
- знаменатели простых дробей, переходя к вещественным числам только при выводе конечного результата.

- Этот подход применяется в системах символьных вычислений, например, программных системах Maple (www.maplesoft.com) и Mathematica (www.wolfram.com).
- Однако выполнение таких расчетов занимает очень много времени.

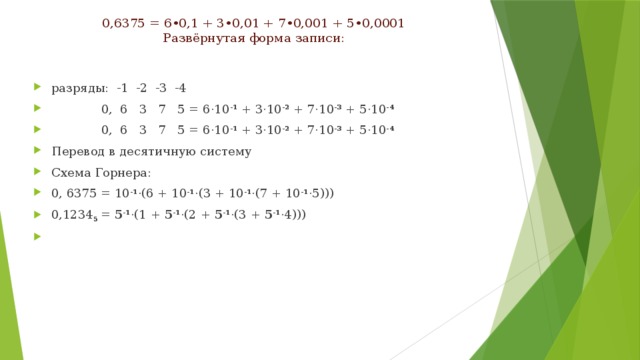

0,6375 = 6•0,1 + 3•0,01 + 7•0,001 + 5•0,0001 Развёрнутая форма записи:
- разряды: -1 -2 -3 -4
- 0, 6 3 7 5 = 6·10 -1 + 3·10 -2 + 7·10 -3 + 5·10 -4
- 0, 6 3 7 5 = 6·10 -1 + 3·10 -2 + 7·10 -3 + 5·10 -4
- Перевод в десятичную систему
- Схема Горнера:
- 0, 6375 = 10 -1 ·(6 + 10 -1 ·(3 + 10 -1 ·(7 + 10 -1 ·5)))
- 0,1234 5 = 5 -1 ·(1 + 5 -1 ·(2 + 5 -1 ·(3 + 5 -1 ·4)))

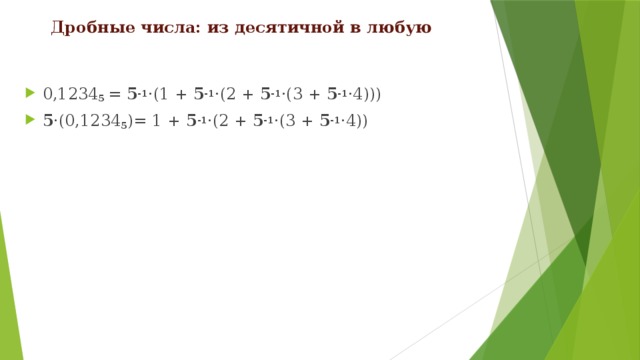

Дробные числа: из десятичной в любую
- 0,1234 5 = 5 -1 ·(1 + 5 -1 ·(2 + 5 -1 ·(3 + 5 -1 ·4)))
- 5 ·(0,1234 5 )= 1 + 5 -1 ·(2 + 5 -1 ·(3 + 5 -1 ·4))

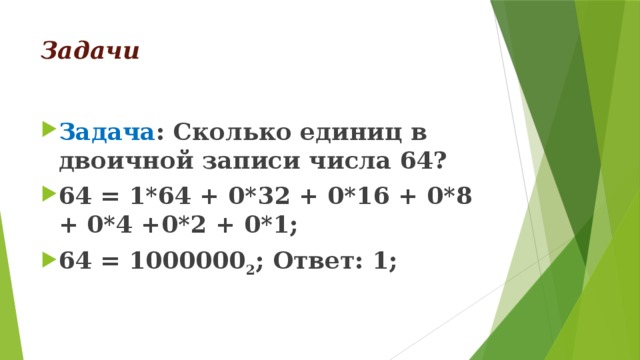

Задачи
- Задача : Сколько единиц в двоичной записи числа 64?
- 64 = 1*64 + 0*32 + 0*16 + 0*8 + 0*4 +0*2 + 0*1;
- 64 = 1000000 2 ; Ответ: 1;

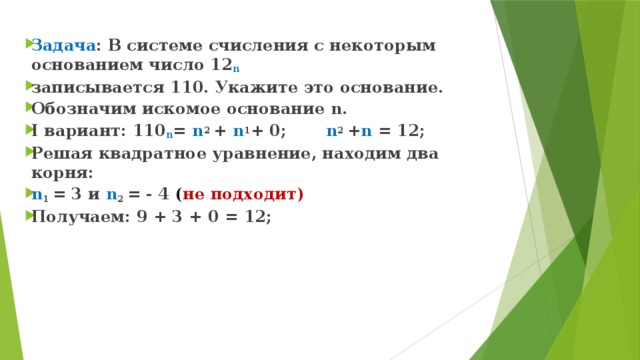

- Задача : В системе счисления с некоторым основанием число 12 n
- записывается 110. Укажите это основание.
- Обозначим искомое основание n.
- I вариант: 110 n = n 2 + n 1 + 0; n 2 + n = 12;
- Решая квадратное уравнение, находим два корня:
- n 1 = 3 и n 2 = - 4 ( не подходит)
- Получаем: 9 + 3 + 0 = 12;

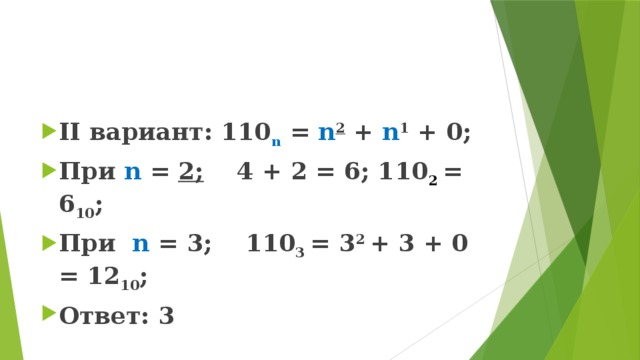

- II вариант: 110 n = n 2 + n 1 + 0;
- При n = 2; 4 + 2 = 6; 110 2 = 6 10 ;
- При n = 3; 110 3 = 3 2 + 3 + 0 = 12 10 ;
- Ответ: 3

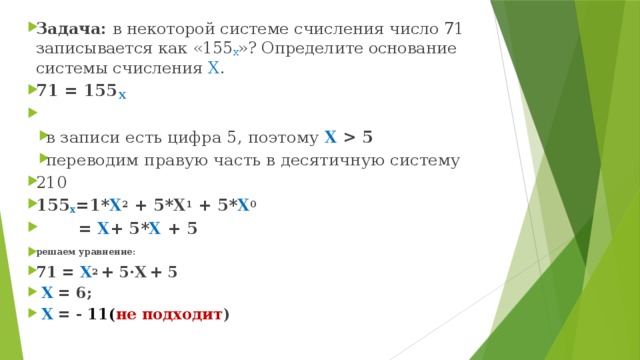

- Задача: в некоторой системе счисления число 71 записывается как «155 x »? Определите основание системы счисления X .
- 71 = 155 X
- в записи есть цифра 5, поэтому X 5 переводим правую часть в десятичную систему
- в записи есть цифра 5, поэтому X 5
- переводим правую часть в десятичную систему
- 210
- 155 х =1* Х 2 + 5*Х 1 + 5* Х 0
- = Х + 5* Х + 5
- решаем уравнение:
- 71 = X 2 + 5·X + 5
- Х = 6;
- Х = - 11( не подходит )

Все 5-буквенные слова, составленные из букв А, О и У, записаны в алфавитном порядке. Вот начало списка:

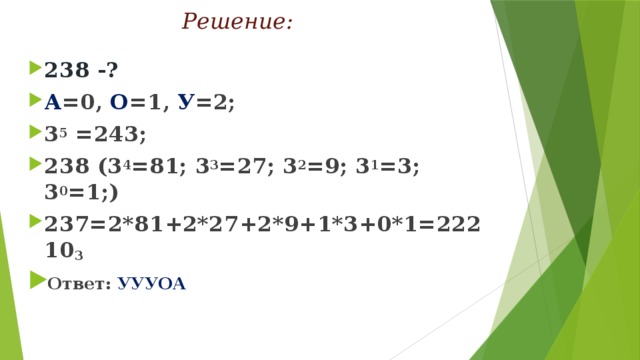

Решение:
- 238 -?
- А =0, О =1, У =2;
- 3 5 =243;
- 238 (3 4 =81; 3 3 =27; 3 2 =9; 3 1 =3; 3 0 =1;)
- 237=2*81+2*27+2*9+1*3+0*1=22210 3
- Ответ: УУУОА

Выводы
- Двоичная система счисления служит основой всех расчетов в современных компьютерах.

Она обладает следующими преимуществами:
- • Для того, чтобы построить компьютер, работающий с двоичными данными, достаточно иметь устройства с двумя состояниями
- (включено/выключено); первыми такими устройствами были электромагнитные реле, сейчас применяются микроэлектронные элементы;
- • Надежность и защита от помех при передаче информации
- (для приёма двоичного кода не нужно точно измерять сигнал, достаточно знать, какое из двух значений он принимает в каждый заданный момент времени);
- • Компьютеру проще выполнить вычисления с двоичными числами, нежели с десятичными; например, умножение фактически сводится к многократному сложению,
- а деление – к вычитанию.

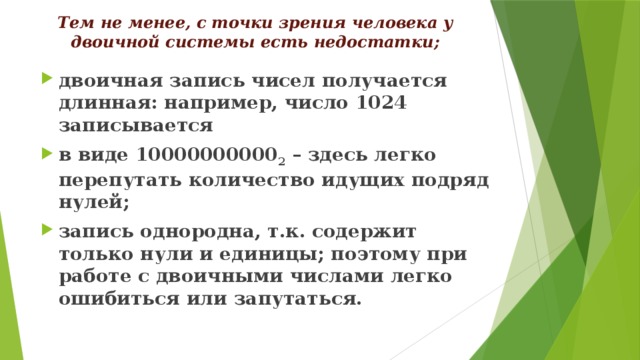

Тем не менее, с точки зрения человека у двоичной системы есть недостатки;
- двоичная запись чисел получается длинная: например, число 1024 записывается
- в виде 10000000000 2 – здесь легко перепутать количество идущих подряд нулей;
- запись однородна, т.к. содержит только нули и единицы; поэтому при работе с двоичными числами легко ошибиться или запутаться.

- Спасибо за внимание!
