Двинатели внутреннего сгорания

Презентация содержит наглядный материал к уроку.
01.11.2013

Описание разработки

Урок разработан в соответствии с учебными программами по физике. В содержание урока включен большой объем дополнительного теоритического материала, расширяющий кругозор учащихся, видео, опыт, активизирующих познавательную активность.

Используемые приемы и методы обучения способствуют повышению учебной мотивации, в полной мере соответствует требованиям современного урока.

Урок будет интересе учащимся с любым типом мышления.

Интегрированный подход проявляется в реальном сочетании сведений из истории с ученическими работами, новой интересной информацией.

Урок проходит живо и не скучно побуждает детей к активному обучению.

Презентация Двигатель внутреннего сгорания

Мы живем в мире машин. Мир машин широк и разнообразен , но у всех машин есть нечто общее. Что общего между этими транспортными средствами (ответ детей). Все эти машины работают за счет сгорания топлива. А где ж происходит сгорание топлива -  конечно же в двигателях транспортных средств  И так тема нашего урока (предположения учащихся) - ДВС. Двигатели, которые заставляют автомашины  двигаться.

Автомобиль, автомобили .

Буквально все заполонили,

Там где вековая лежала пыль,

Свой след оставил АВТОМОБИЛЬ

Название "автомобиль" происходит от греческого слова  autos - "сам" и латинского mobilis - "подвижный».

Начало создания автомобиля было положено более двухсот лет назад когда стали изготовлять "самодвижущиеся" повозки.

В 1752 г. русский механик-самоучка крестьянин Л.Шамшуренков создал довольно совершенную для своего времени "самобеглую коляску", приводимую в движение силой двух человек.

Широкое распространение автомобиля как транспортного средства начинается с появлением быстроходного двигателя внутреннего сгорания.

Потребовалось немало стараний, чтобы научиться производить воздушно-бензиновую смесь, подавать ее строгими порциями в цилиндр двигателя, а также вовремя поджигать электрической свечой и выводить наружу отработавшие газы — выхлоп.

Пар или газ, расширяясь, может совершить работу.

При этом внутренняя энергия пара превращается в механическую энергию.

Устройства, в которых внутренняя энергия  пара  или газа (рабочего тела)  превращается в механическую энергию, называются тепловыми двигателями.

Содержимое разработки

Природа так обо всём позаботилась, что повсюду находишь чему учиться. Леонардо да Винчи

Природа так обо всём позаботилась, что повсюду находишь чему учиться.

Леонардо да Винчи

Мы живем в мире машин. Мир машин широк и разнообразен , но у всех машин есть нечто общее. Что общего между этими транспортными средствами (ответ детей). Все эти машины работают за счет сгорания топлива. А где ж происходит сгорание топлива - конечно же в двигателях транспортных средств И так тема нашего урока (предположения учащихся) - ДВС. Двигатели, которые заставляют автомашины двигаться. Автомобиль, автомобили . Буквально все заполонили, Там где вековая лежала пыль, Свой след оставил АВТОМОБИЛЬ

Мы живем в мире машин. Мир машин широк и разнообразен , но у всех машин есть нечто общее. Что общего между этими транспортными средствами (ответ детей). Все эти машины работают за счет сгорания топлива. А где ж происходит сгорание топлива - конечно же в двигателях транспортных средств И так тема нашего урока (предположения учащихся) - ДВС. Двигатели, которые заставляют автомашины двигаться.

Автомобиль, автомобили .

Буквально все заполонили,

Там где вековая лежала пыль,

Свой след оставил АВТОМОБИЛЬ

Двигатель Внутреннего  сгорания А

Двигатель

Внутреннего

сгорания

А

Начало создания автомобиля было положено более двухсот лет назад когда стали изготовлять
  • Начало создания автомобиля было положено более двухсот лет назад когда стали изготовлять "самодвижущиеся" повозки.
  • В 1752 г. русский механик-самоучка крестьянин Л.Шамшуренков создал довольно совершенную для своего времени " самобеглую коляску ", приводимую в движение силой двух человек.
  • Широкое распространение автомобиля как транспортного средства начинается с появлением быстроходного двигателя внутреннего сгорания.

 Потребовалось немало стараний, чтобы научиться производить воздушно-бензиновую смесь, подавать ее строгими порциями в цилиндр двигателя , а также вовремя поджигать электрической свечой и выводить наружу отработавшие газы — выхлоп .

Потребовалось немало стараний, чтобы научиться производить воздушно-бензиновую смесь, подавать ее строгими порциями в цилиндр двигателя , а также вовремя поджигать электрической свечой и выводить наружу отработавшие газы — выхлоп .

Пар или газ, расширяясь, может совершить работу.  При этом внутренняя энергия пара превращается в механическую энергию.  Устройства, в которых внутренняя энергия  пара  или газа (рабочего тела)  превращается в механическую энергию, называются тепловыми двигателями.
  • Пар или газ, расширяясь, может совершить работу. При этом внутренняя энергия пара превращается в механическую энергию. Устройства, в которых внутренняя энергия  пара  или газа (рабочего тела)  превращается в механическую энергию, называются тепловыми двигателями.
Существуют различные виды тепловых двигателей:    Существуют различные виды тепловых двигателей

Существуют различные виды тепловых двигателей:

Существуют различные виды тепловых двигателей

ДАВНЫМ - ДАВНО ... Две с лишним тысячи лет тому назад, в 3 веке до нашей эры, великий греческий математик и механик Архимед построил пушку, которая стреляла с помощью пара. Рисунки пушки Архимеда были найдены позднее в рукописях Леонардо да Винчи.  При стрельбе один конец ствола сильно нагревали на огне . Затем в нагретую часть ствола наливали воду. Вода мгновенно испарялась, и пар, расширяясь с силой и грохотом выбрасывал ядро.  Ствол пушки представлял собой, как бы цилиндр, по которому, как поршень, скользило ядро.
  • ДАВНЫМ - ДАВНО ...

Две с лишним тысячи лет тому назад, в 3 веке до нашей эры, великий греческий математик и механик Архимед построил пушку, которая стреляла с помощью пара. Рисунки пушки Архимеда были найдены позднее в рукописях Леонардо да Винчи. При стрельбе один конец ствола сильно нагревали на огне . Затем в нагретую часть ствола наливали воду. Вода мгновенно испарялась, и пар, расширяясь с силой и грохотом выбрасывал ядро. Ствол пушки представлял собой, как бы цилиндр, по которому, как поршень, скользило ядро.

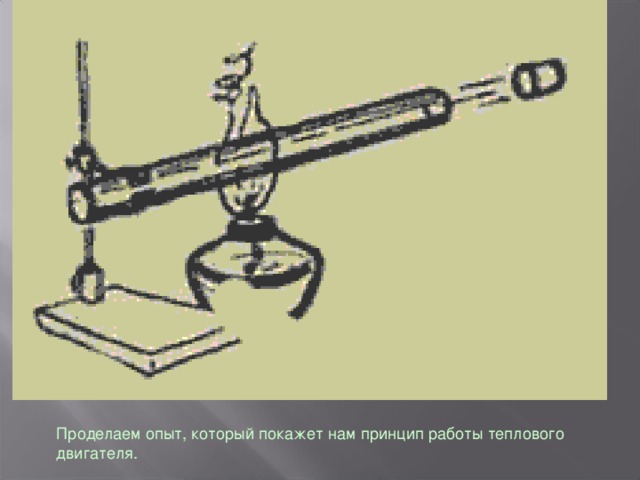

Простейший двигатель , где происходит превращение энергии. Какие происходят превращение энергии? (тепловая энергия превращается в механическую) Проделаем опыт, который покажет нам принцип работы теплового двигателя.

Простейший двигатель , где происходит превращение энергии. Какие происходят превращение энергии? (тепловая энергия превращается в механическую)

Проделаем опыт, который покажет нам принцип работы теплового двигателя.

Паровые двигатели 1698г. - англичанин Т.Севери 1707г. – француз Д. Папен 1763г. – русский И.И Ползунов 1774г.- англичанин Дж.Уатт    Двигатели внутреннего сгорания 1860г. – француз Ленуар 1876г. – немец Н.Отто 1889г. – швед - К. Лаваль – паровая турбина.    Стендовая защита ученических проектных работ по истории создания двигателей «Дизель», «Паровая турбина» и т д и т п . Работа не превышает 3-5мин . На слайде годы создания двигателей . \на экран можно вывести краткое содержание работ детей .

Паровые двигатели

1698г. - англичанин Т.Севери

1707г. – француз Д. Папен

1763г. – русский И.И Ползунов

1774г.- англичанин Дж.Уатт

Двигатели внутреннего сгорания

1860г. – француз Ленуар

1876г. – немец Н.Отто

1889г. – швед - К. Лаваль – паровая турбина.

Стендовая защита ученических проектных работ по истории создания двигателей «Дизель», «Паровая турбина» и т д и т п . Работа не превышает 3-5мин . На слайде годы создания двигателей . \на экран можно вывести краткое содержание работ детей .

Работа этого двигателя состоит из нескольких повторяющихся друг за другом этапов, или, как говорят, тактов. Всего их четыре. Отсчет тактов начинается с момента, когда поршень находится в крайней верхней точке, и оба клапана закрыты.

Работа этого двигателя состоит из нескольких повторяющихся друг за другом этапов, или, как говорят, тактов. Всего их четыре. Отсчет тактов начинается с момента, когда поршень находится в крайней верхней точке, и оба клапана закрыты.

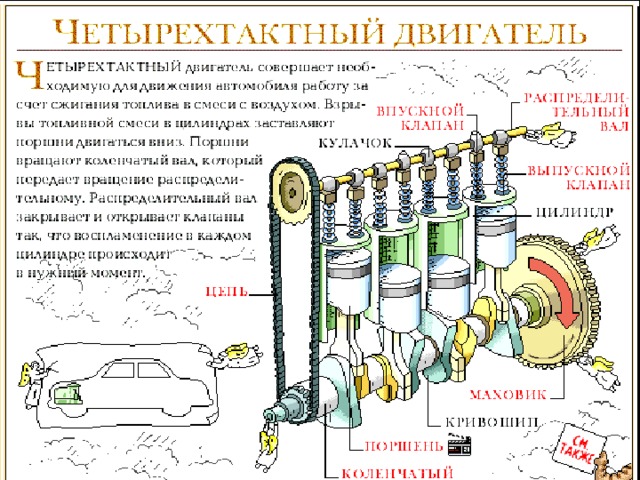

Ознакомимся с работой и устройством ДВС.

Ознакомимся с работой и устройством ДВС.

Первый такт называется впуск (рис.
  • Первый такт называется впуск (рис. "а"). Впускной клапан открывается, и опускающийся поршень засасывает бензино-воздушную смесь внутрь камеры сгорания. После этого впускной клапан закрывается.

Рассмотрим подробно и запишем в тетрадь в отдельности каждый такт

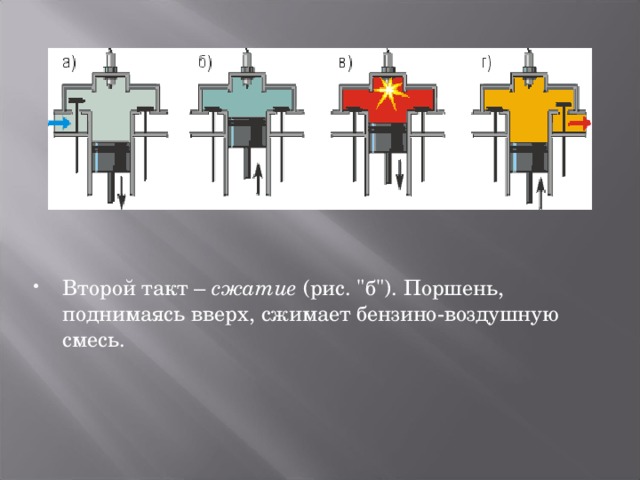

Второй такт – сжатие (рис.
  • Второй такт – сжатие (рис. "б"). Поршень, поднимаясь вверх, сжимает бензино-воздушную смесь.

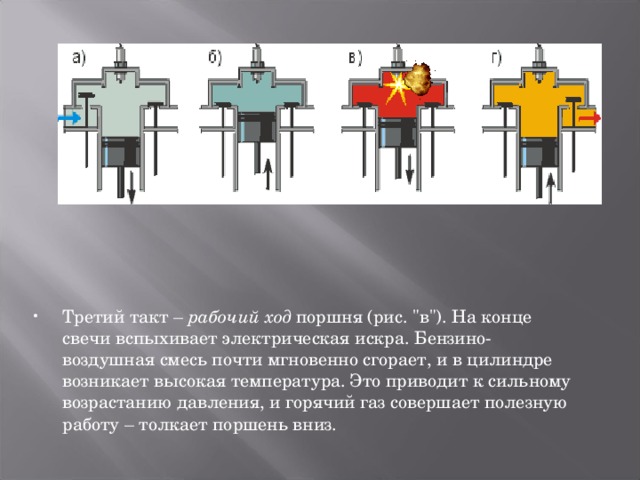

Третий такт – рабочий ход поршня (рис.
  • Третий такт – рабочий ход поршня (рис. "в"). На конце свечи вспыхивает электрическая искра. Бензино-воздушная смесь почти мгновенно сгорает, и в цилиндре возникает высокая температура. Это приводит к сильному возрастанию давления, и горячий газ совершает полезную работу – толкает поршень вниз.

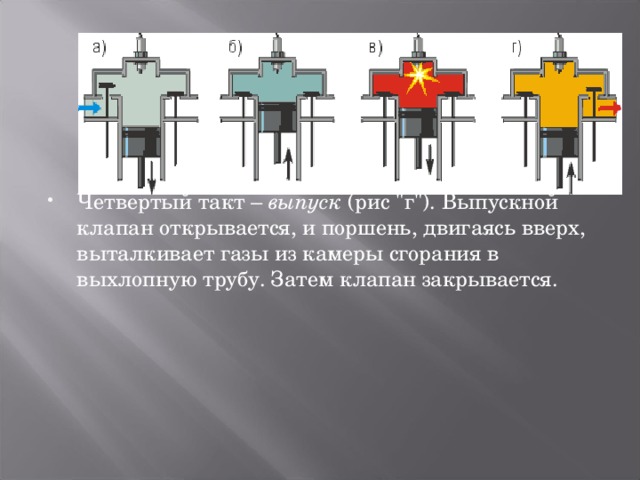

Четвертый такт – выпуск (рис
  • Четвертый такт – выпуск (рис "г"). Выпускной клапан открывается, и поршень, двигаясь вверх, выталкивает газы из камеры сгорания в выхлопную трубу. Затем клапан закрывается.

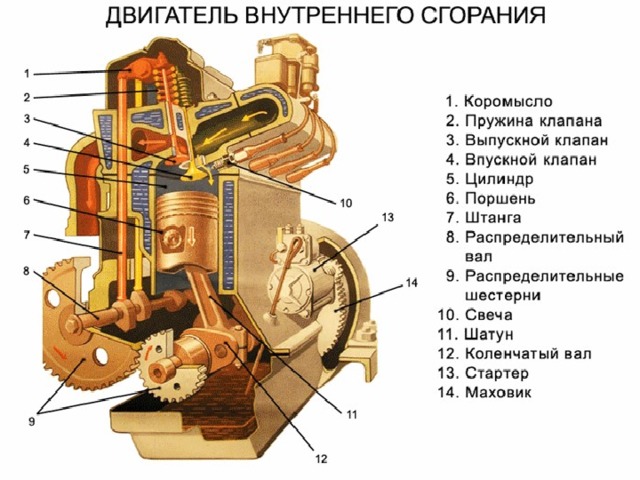

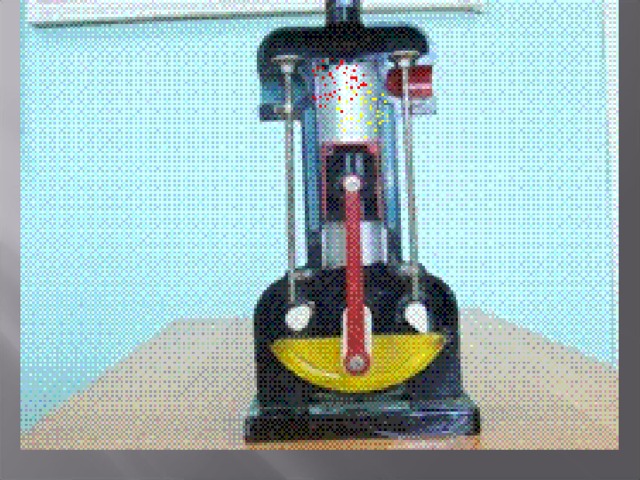

Рассмотрим на модели как происходит работа двигателя

Рассмотрим на модели как происходит работа двигателя

Рабочий …. Коленчатый …. Корпус двигателя внутреннего сгорания (и по форме и по названию). Какое еще топливо кроме горючей жидкости часто используется в двигателе внутреннего сгорания? Устройство, подающее искру в камеру сгорания. Что соединяет коленчатый вал и поршень? Рабочая…. Впускной и выпускной…. Тело, перемещающееся внутри цилиндра. Закрепление нового материала На стол раздается карточка с заданиями кроссворда дети самостоятельно его заполняют и все вместе проверяем правильность заполнения.
  • Рабочий ….
  • Коленчатый ….
  • Корпус двигателя внутреннего сгорания (и по форме и по названию).
  • Какое еще топливо кроме горючей жидкости часто используется в двигателе внутреннего сгорания?
  • Устройство, подающее искру в камеру сгорания.
  • Что соединяет коленчатый вал и поршень?
  • Рабочая….
  • Впускной и выпускной….
  • Тело, перемещающееся внутри цилиндра.

Закрепление нового материала

На стол раздается карточка с заданиями кроссворда дети самостоятельно его заполняют и все вместе проверяем правильность заполнения.

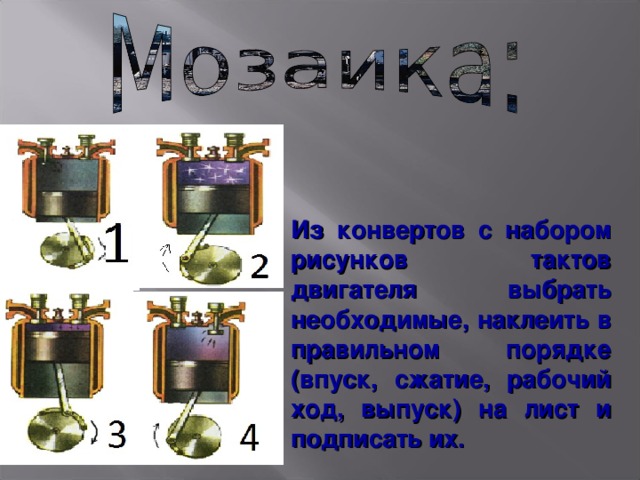

Из конвертов с набором рисунков тактов двигателя выбрать необходимые, наклеить в правильном порядке (впуск, сжатие, рабочий ход, выпуск) на лист и подписать их. На столах конверты с наборами

Из конвертов с набором рисунков тактов двигателя выбрать необходимые, наклеить в правильном порядке (впуск, сжатие, рабочий ход, выпуск) на лист и подписать их.

На столах конверты с наборами

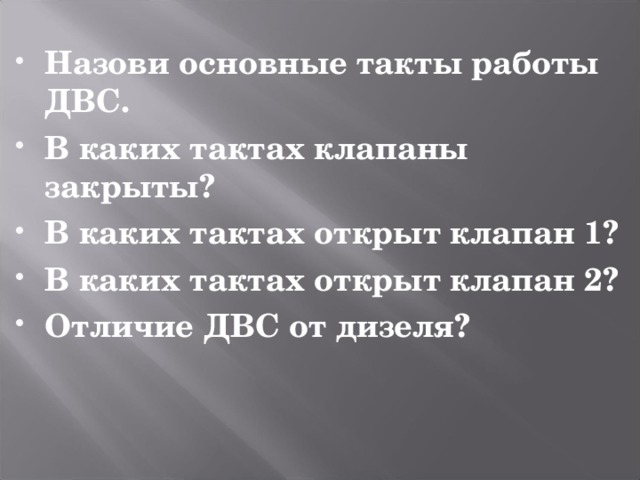

Назови основные такты работы ДВС. В каких тактах клапаны закрыты? В каких тактах открыт клапан 1? В каких тактах открыт клапан 2? Отличие ДВС от дизеля?
  • Назови основные такты работы ДВС.
  • В каких тактах клапаны закрыты?
  • В каких тактах открыт клапан 1?
  • В каких тактах открыт клапан 2?
  • Отличие ДВС от дизеля?

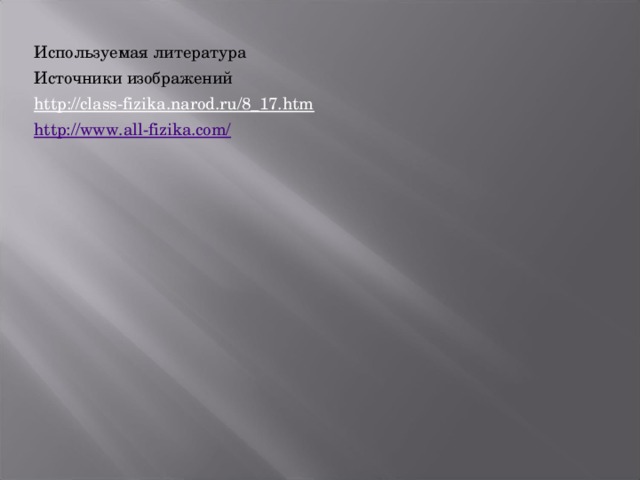

Используемая литература Источники изображений http://class-fizika.narod.ru/8_17.htm http://www.all-fizika.com/

Используемая литература

Источники изображений

http://class-fizika.narod.ru/8_17.htm

http://www.all-fizika.com/
