Цели занятия

• изучить структуру материнской платы;

• изучить её основные компоненты;

• научиться выбирать основные компоненты для материнских плат.

Материнская плата

это важнейшая часть ПК, на которой размещаются все его основные элементы, линии соединения и разъёмы для подключения внешних устройств.

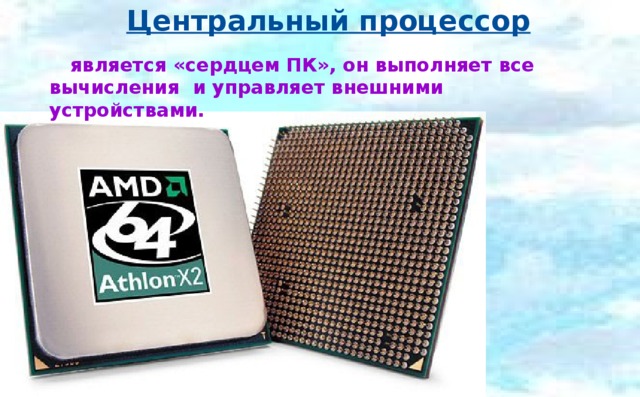

Центральный процессор

является «сердцем ПК», он выполняет все вычисления и управляет внешними устройствами.

Socket (сокет) – специальный разъем для установки центрального процессора.

Кулер - устройство с большим количеством ребер, которое оборудуют вентилятором, предназначенное для охлаждения корпуса центрального процессора.

Модули памяти

отдельные микросхемы предназначенные для хранения информации с которой ПК работает в данный момент

Объемы информации хранимой на модулях памяти:

• 64Мбайт;
• 128Мбайт;
• 256Мбайт;
• 512Мбайт;
• 1Гбайт.

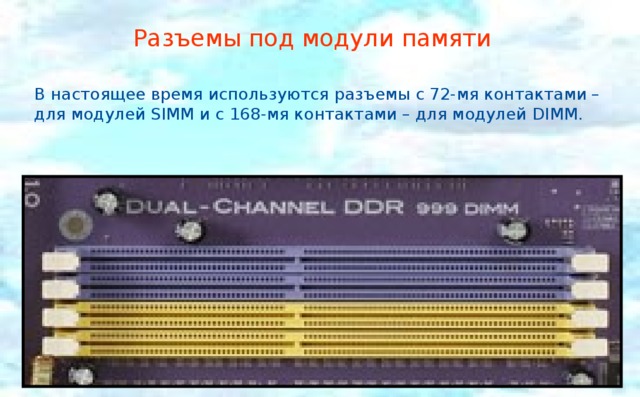

Разъемы под модули памяти

В настоящее время используются разъемы с 72-мя контактами – для модулей SIMM и с 168-мя контактами – для модулей DIMM.

Чипсет

Чипсет –это набор микросхем, установленных на системной плате для обеспечения обмена данными между процессором и периферийными устройствами.

Они делятся на:

Периферийный контролер

Системный контролер

Шина – совокупность линий связи, по которым информация передается одновременно. Под основной или системной шиной обычно понимается шина между процессором и подсистемой памяти.

Системная шина - содержит несколько десятков проводников(линий), которые в соответствии с их функциональным назначением подразделяются на отдельные шины – расширений, локальные и периферийные шины.

  Шины расширений – шины общего назначения, позволяющие подключать большое число самых разнообразных устройств.

Локальные шины, часто специализирующиеся на обслуживании небольшого количества устройств определенного класса, преимущественно видео системы.

Периферийные шины – интерфейсы для внешних запоминающих устройств и многочисленных периферийных медленно действующих устройств.

Слоты расширения

Предназначены для установки в них плат различных

контролеров

или адаптеров различных устройств.

Блок регулятор напряжений

Расширяет функции блока питания вырабатывая дополнительные наборы напряжений для устройств расположенных на системной плате.

Микросхема ввода вывода

Это одна или несколько микросхем обеспечивающая работу портов ввода вывода и интерфейса для дисковода гибких магнитных дисков.

BIOS (постоянное запоминающее устройство) хранящее программы прерываний, загрузки, тестирования ПК, и др.

Компоненты материнской платы:

Socket

Блок регулятор напряжений

Слоты расширения

Разъемы под модули памяти

Чипсет

BIOS

Микросхема ввода/вывода

Правила выбора материнских плат

Правило 1. Материнская плата должна соответствовать типу компьютера

Правило 2. Материнская плата должна соответствовать типу процессора

Правило 3. Материнская плата должна соответствовать типу кулера процессора

Правило 4. Материнская плата должна соответствовать типу памяти

Правило 5. Материнская плата должна соответствовать типу жестких дисков
