Архитектура персонального компьютера

В основе строения ПК лежат два важных принципа:

• магистрально-модульный принцип
• принцип открытой архитектуры.

Все части и устройства изготавливаются в виде отдельных блоков, информация между которыми передаётся по комплекту соединений, объединённых в магистраль.

Второй принцип построения ПК –– предполагает возможность сборки компьютера из независимо изготовленных частей, доступную всем желающим (подобно детскому конструктору).

Многие необходимые дополнительные устройства интегрированы в современные материнские (системные) платы:

сетевая карта,

внутренний модем,

сетевой адаптер беспроводной связи Wi-Fi,

 контроллер IEEE 1394 для подключения   цифровой видеокамеры,

звуковая плата и др.

Раньше эти устройства подключались к материнской плате с помощью слотов расширения и разъемов.

Важнейшей частью материнской платы является чипсет.

Современные компьютеры содержат две основные большие микросхемы чипсета

1. контроллер-концентратор памяти, или Северный мост, который обеспечивает работу процессора с оперативной памятью и с видеоподсистемой;

2. контроллер-концентратор ввода/вывода, или Южный мост, обеспечивающий работу с внешними устройствами.

Быстродействие процессора, оперативной памяти и периферийных устройств существенно различается.

Быстродействие устройства зависит от тактовой частоты обработки данных (измеряется в МГц) и разрядности, т. е. количества битов данных, обрабатываемых за один такт. (Такт — это промежуток времени между подачами электрических импульсов, синхронизирующих работу устройств компьютера.)

Соответственно, скорость передачи данных (пропускная способность) соединяющих эти устройства шин также должна различаться.

пропускная способность шины = разрядность шины × частота шины.

Для подключения принтеров, сканеров, цифровых камер и других периферийных устройств обычно используется шина USB (Universal Serial Bus — универсальная последовательная шина).

Эта  шина обладает пропускной способностью до 60 Мбайт/с и обеспечивает подключение к компьютеру одновременно до 127 периферийных устройств.

• В основе строения ПК лежат два важных принципа:

• магистрально-модульный принцип и
• принцип открытой архитектуры.

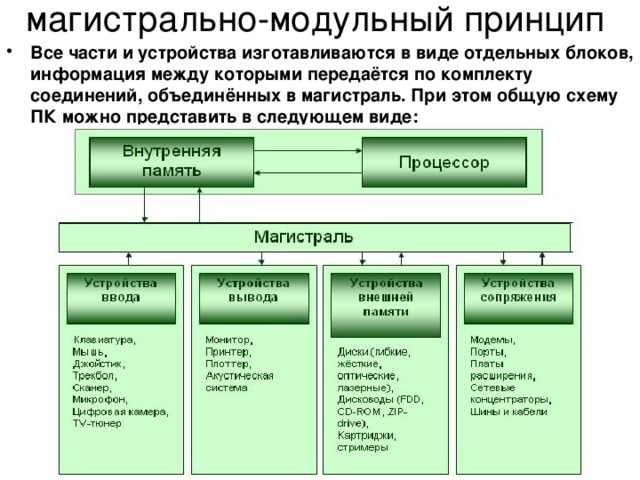

магистрально-модульный принцип

• Все части и устройства изготавливаются в виде отдельных блоков, информация между которыми передаётся по комплекту соединений, объединённых в магистраль. При этом общую схему ПК можно представить в следующем виде:

открытая архитектура

• Второй принцип построения ПК –– предполагает возможность сборки компьютера из независимо изготовленных частей, доступную всем желающим (подобно детскому конструктору).

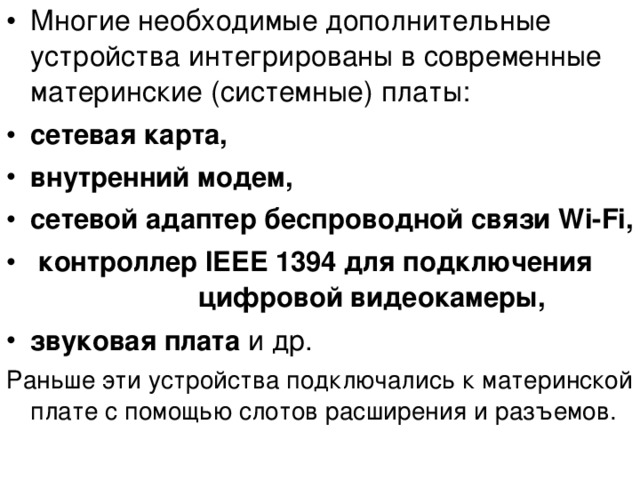

• Многие необходимые дополнительные устройства интегрированы в современные материнские (системные) платы:
• сетевая карта,
• внутренний модем,
• сетевой адаптер беспроводной связи Wi - Fi ,
• контроллер IEEE 1394 для подключения цифровой видеокамеры,
• звуковая плата и др.

Раньше эти устройства подключались к материнской плате с помощью слотов расширения и разъемов.

Чипсет.

Важнейшей частью материнской платы является чипсет.

Современные компьютеры содержат две основные большие микросхемы чипсета

• 1. контроллер-концентратор памяти, или Северный мост , который обеспечивает работу процессора с оперативной памятью и с видеоподсистемой;

2 . контроллер-концентратор ввода/вывода, или Южный мост , обеспечивающий работу с внешними устройствами.

Пропускная способность шины.

• Быстродействие процессора, оперативной памяти и периферийных устройств существенно различается.
• Быстродействие устройства зависит от тактовой частоты обработки данных (измеряется в МГц) и разрядности , т. е. количества битов данных, обрабатываемых за один такт. (Такт — это промежуток времени между подачами электрических импульсов, синхронизирующих работу устройств компьютера.)
• Соответственно, скорость передачи данных (пропускная способность) соединяющих эти устройства шин также должна различаться.
• пропускная способность шины =

=разрядность шины × частота шины.

Системная шина

• Между Северным мостом и процессором данные передаются по системной шине ( FSB от англ. FrontSide Bus ). Однако между Северным мостом и процессором эффективная частота передачи данных в 4 раза выше. Если частота системной шины 400 МГц, то процессор может получать и передавать данные с частотой

400 МГц • 4 = 1600 МГц.

• Так как разрядность системной шины равна разрядности процессора и составляет 64 бита, то пропускная способность системной шины равна:
• 64 бита • 1600 МГц = 102400 Мбит/с = = 100 Гбит/с = 12,5 Гбайт/с.

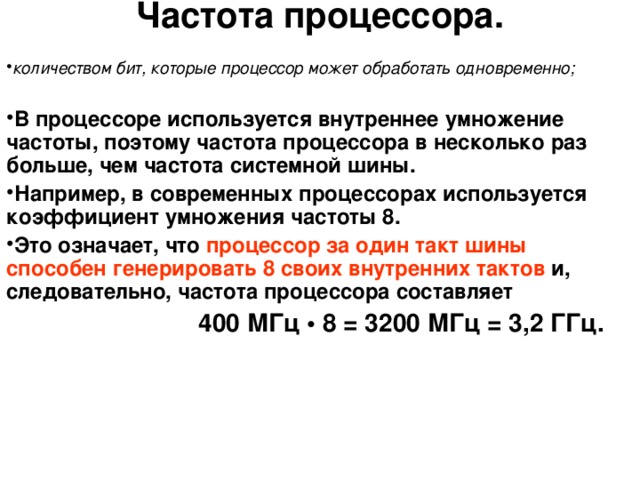

Частота процессора.

• количеством бит, которые процессор может обработать одновременно;
• В процессоре используется внутреннее умножение частоты, поэтому частота процессора в несколько раз больше, чем частота системной шины.
• Например, в современных процессорах используется коэффициент умножения частоты 8.
• Это означает, что процессор за один такт шины способен генерировать 8 своих внутренних тактов и, следовательно, частота процессора составляет

400 МГц • 8 = 3200 МГц = 3,2 ГГц.

Шина памяти

• Обмен данными между северным мостом и оперативной памятью производится по шине памяти, частота которой может быть больше (например, в 4 раза), чем частота системной шины. У современных модулей памяти частота шины памяти может составлять 400 МГц • 4 = 1600 МГц,
• Т. е. оперативная память получает данные с такой же частотой, что и процессор. Так как разрядность шины памяти равна разрядности процессора и составляет 64 бита, то пропускная способность шины памяти также равна:
• 64 бита • 1600 МГц = 102 400 Мбит/с == 100 Гбит/с =

= 12,5 Гбайт/с = 12 800 Мбайт/с.

Шина PCI Express

связывает видеопамять с процессором и оперативной памятью.

Пропускная способность этой шины может достигать 32 Гбайт/с.

• К видеоплате с помощью аналогового разъема VGA или цифрового разъема DVI подключается монитор или проектор.

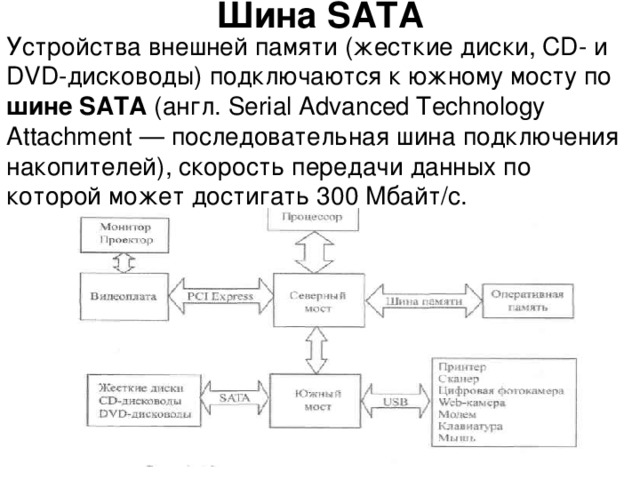

Шина SATA

Устройства внешней памяти (жесткие диски, CD - и DVD -дисководы) подключаются к южному мосту по шине SATA (англ. Serial Advanced Technology Attachment — последовательная шина подключения накопителей), скорость передачи данных по которой может достигать 300 Мбайт/с.

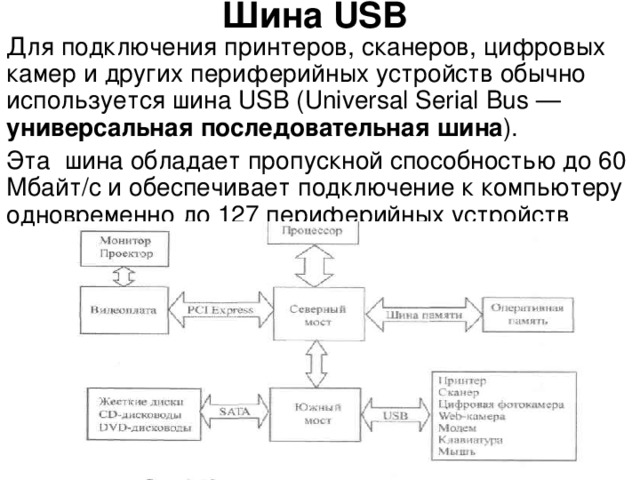

Шина USB

Для подключения принтеров, сканеров, цифровых камер и других периферийных устройств обычно используется шина USB ( Universal Serial Bus — универсальная последовательная шина ).

Эта шина обладает пропускной способностью до 60 Мбайт/с и обеспечивает подключение к компьютеру одновременно до 127 периферийных устройств

Увеличение производительности процессора.

• Увеличение производительности процессоров за счет увеличения частоты имеет свой предел из-за тепловыделения.
• Выделение процессором теплоты Q пропорционально потребляемой мощности Р, которая, в свою очередь, пропорциональна квадрату частоты v :

Q ~ Р ~

• Увеличение производительности процессора, а значит и компьютера, достигается за счет увеличения количества ядер процессора (арифметических логических устройств).
• место одного ядра процессора используются два или четыре ядра, что позволяет распараллелить вычисления и повысить производительность процессора.

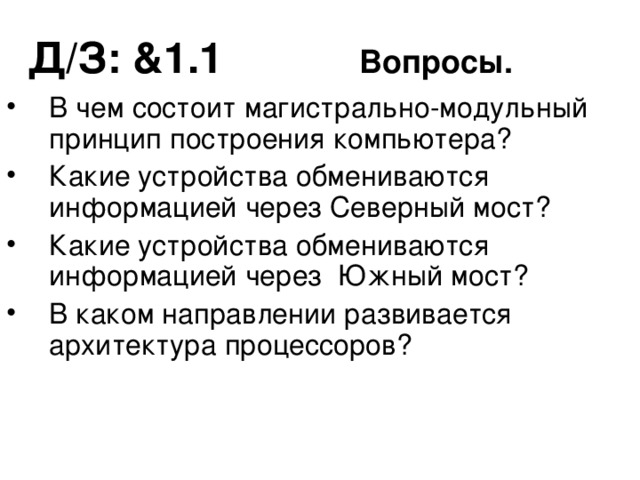

Д/З: & 1 . 1 Вопросы.

• В чем состоит магистрально-модульный принцип построения компьютера?
• Какие устройства обмениваются информацией через Северный мост?
• Какие устройства обмениваются информацией через Южный мост?
• В каком направлении развивается архитектура процессоров?

Практическая работа 1.2

Цель работы .

Научиться получать сведения об архитектуре компьютера и отдельных его устройствах.

Sandra

• Информационная и диагностическая программа, которая предоставляет подробнейшую информацию об аппаратном и программном обеспечении компьютера. В процессе работы Sandra тестирует компьютер и сравнивает полученные результаты с эталонными данными. Предусмотрена возможность проверки работы компьютеров и проведения тестирования в локальной сети. Используя программу Сандра, пользователь получает информацию о процессоре, чипсете, видеоадаптере, портах, принтерах, звуковой карте, памяти, сети, процессах Windows, AGP, PCIe, соединениях ODBC, USB2, 1394/Firewire, и т.д. Предоставляемые программой данные весьма обширны, например, для тестирования видеокарты тут представлено сразу несколько тестов: тест скорости рендеринга видеокарты, тест памяти видеоадаптера, тест производительности графического процессора, тест производительности и пропускной способности.

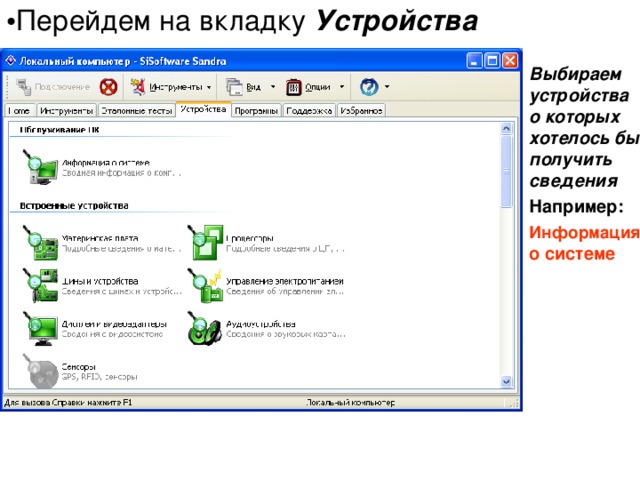

• Запустить программу тестирования компьютера SiSoftware Sandra командой [Программы- SiSoftware - SiSoftware Sandra ].

• Перейдем на вкладку Устройства

Выбираем устройства о которых хотелось бы получить сведения

Например:

Информация о системе

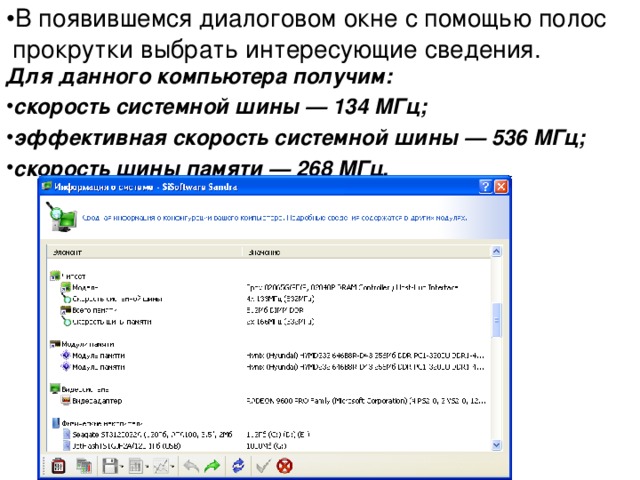

• В появившемся диалоговом окне с помощью полос прокрутки выбрать интересующие сведения.

Для данного компьютера получим:

• скорость системной шины — 134 МГц;
• эффективная скорость системной шины — 536 МГц;
• скорость шины памяти — 268 МГц.

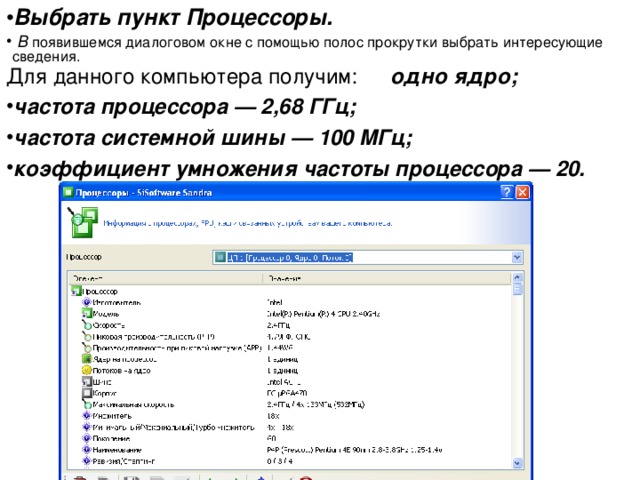

• Выбрать пункт Процессоры.
• В появившемся диалоговом окне с помощью полос прокрутки выбрать интересующие сведения.

Для данного компьютера получим: одно ядро;

• частота процессора — 2,68 ГГц;
• частота системной шины — 100 МГц;
• коэффициент умножения частоты процессора — 20.
