Алгоритмді блок схема арқылы жазу

Блок – схема – бұл кезеңде блок – схеманың әртүрлі символдарымен көркемдейтін және бұлардың кезегін нұсқарен байланыстыратын схема түрі. Бұл схемалық көрініс берілген тапсырманы біртіндеп шешуге мүмкіндік береді.

Блок – схема Символдары:

Терминал/Терминатор

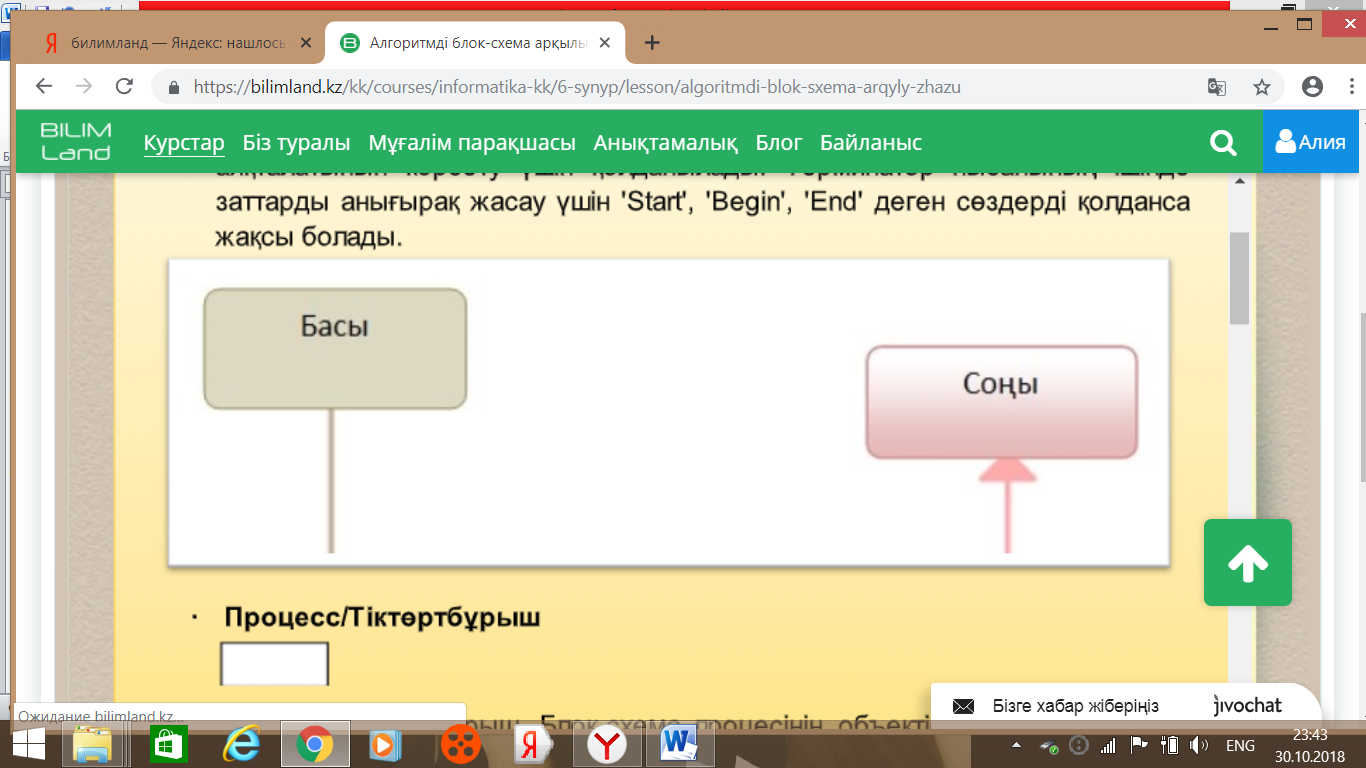

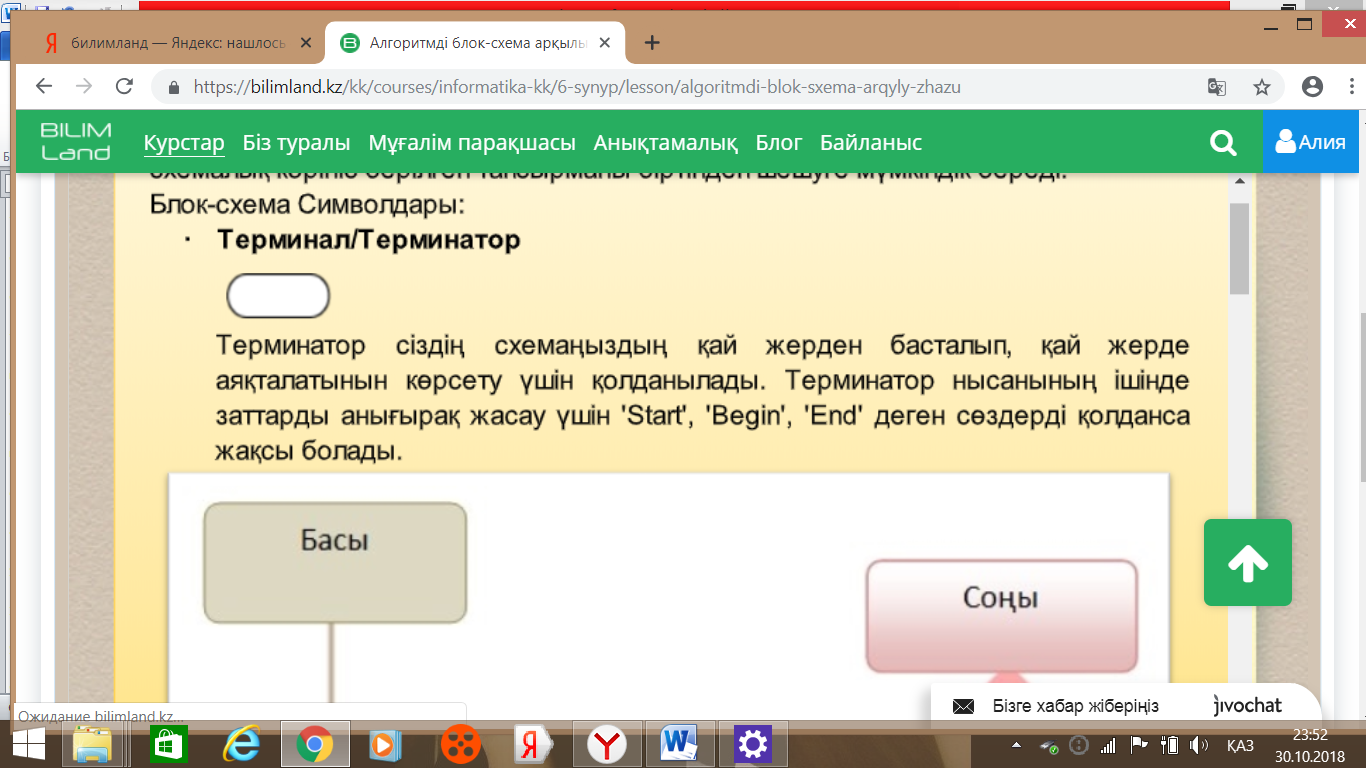

Терминатор сіздің схеманыңыздың қай жерден басталып, қай жерде аяқталатынын көрсету үшін қолданылады. Терминатор нысанының ішінде заттар анығырақ жасау үшін «Star» , «Begin», «End» деген сөздерді қолданса жақсы болады.

Процесс/ Тіктөртбұрыш

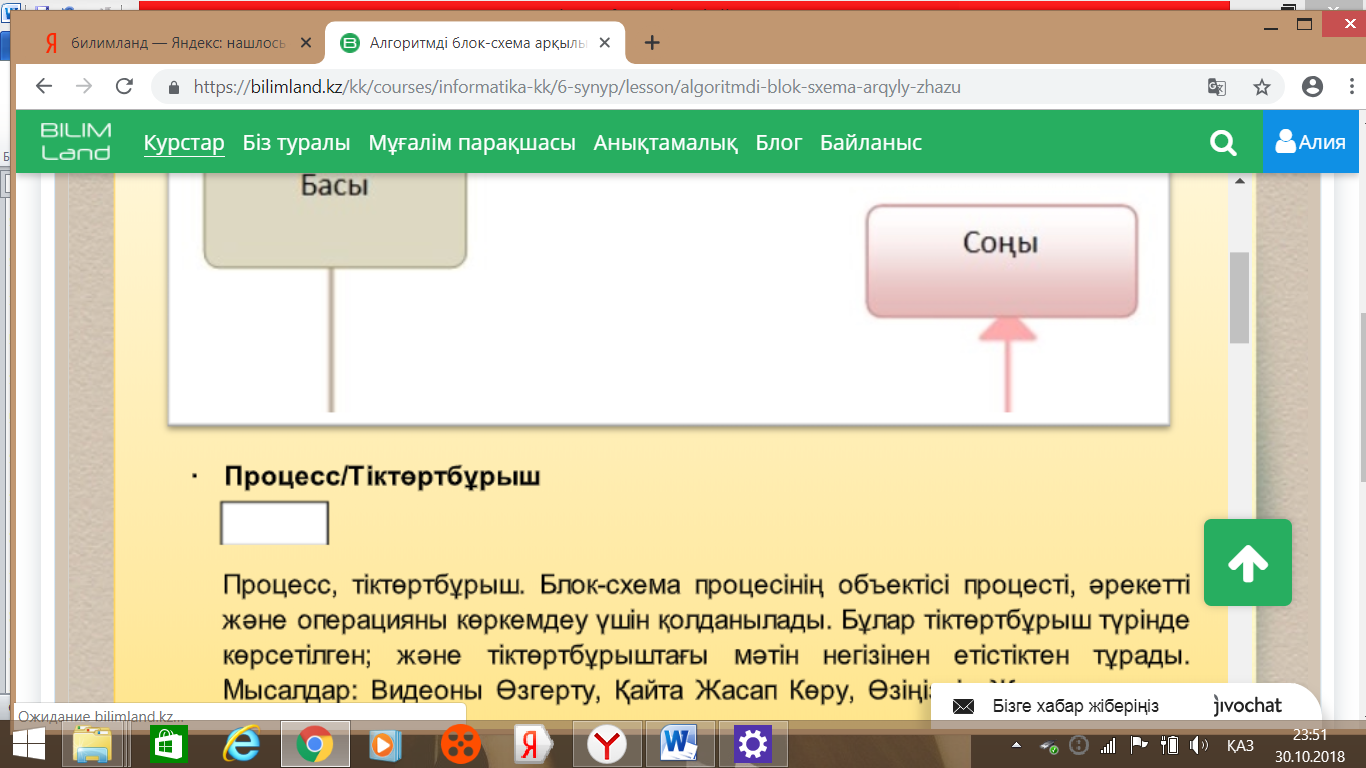

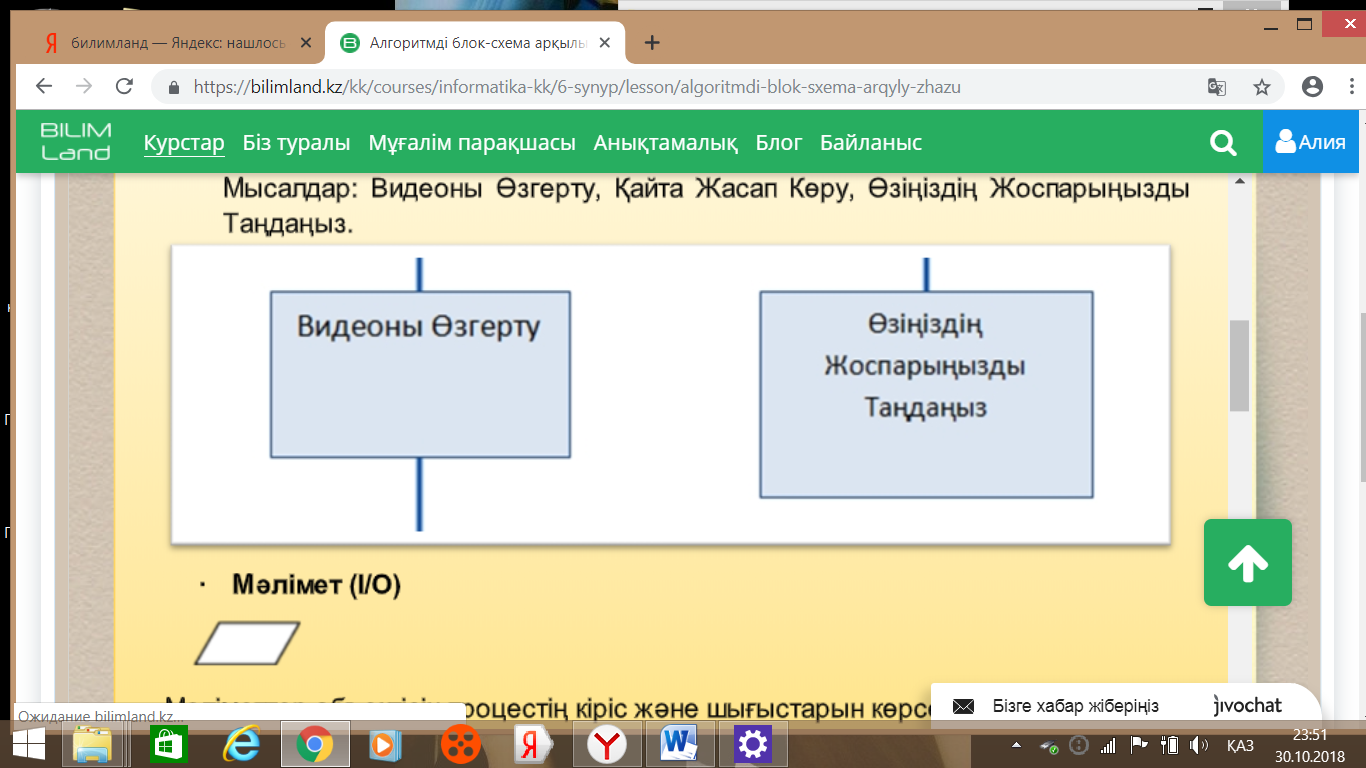

Процесс, тіктөртбұрыш. Блок – схема процесінің объектісі процесті, әрекетті және операцияны көркемдеу үшін қолданылады. Бұлар тіктөртұрыш түрінде көрсетілген; және тіктөртбұрыштағы мәтін негізінен етістіктен тұрады. Мысалдар: Видеоны Өзгерту, Қайта Жасап Көру, Өзіңіздің Жоспарларыңызды Таңдаңыз.

Мәлімет ( І/О)

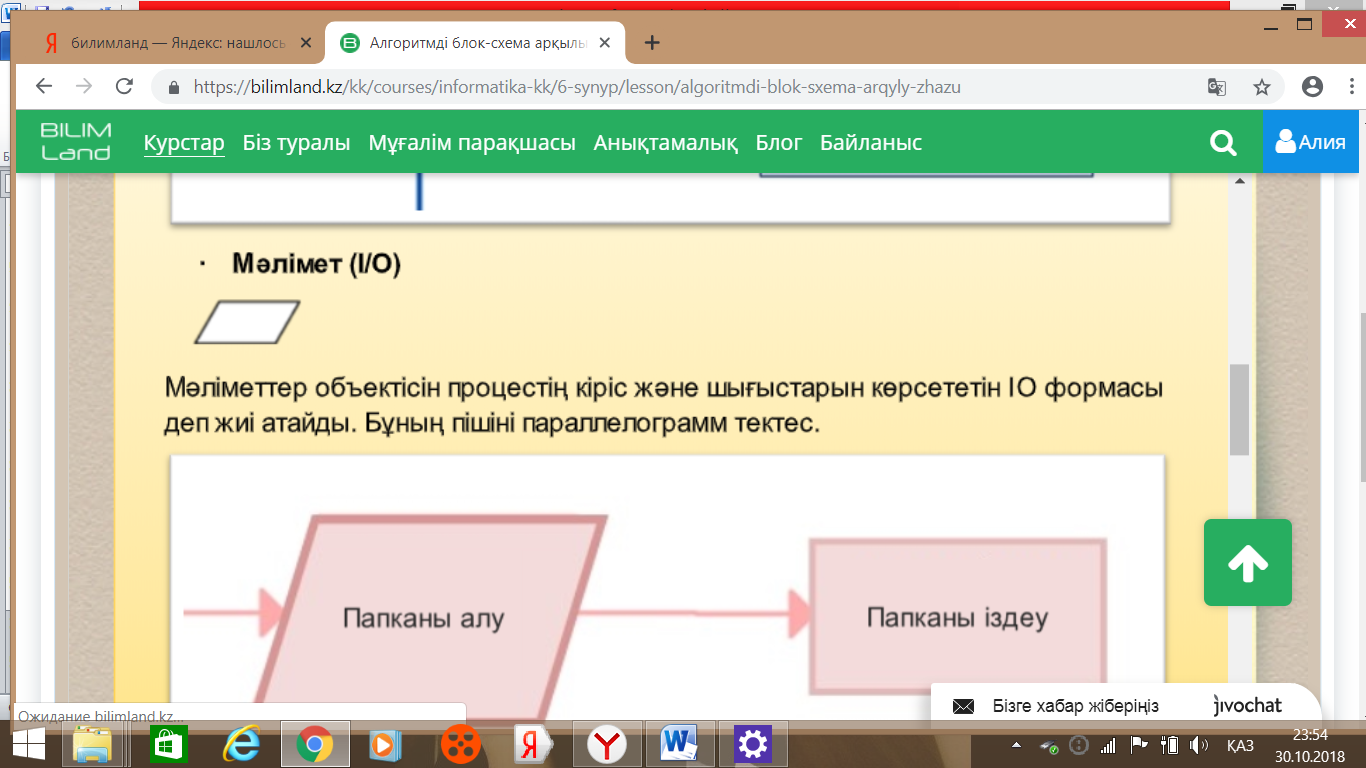

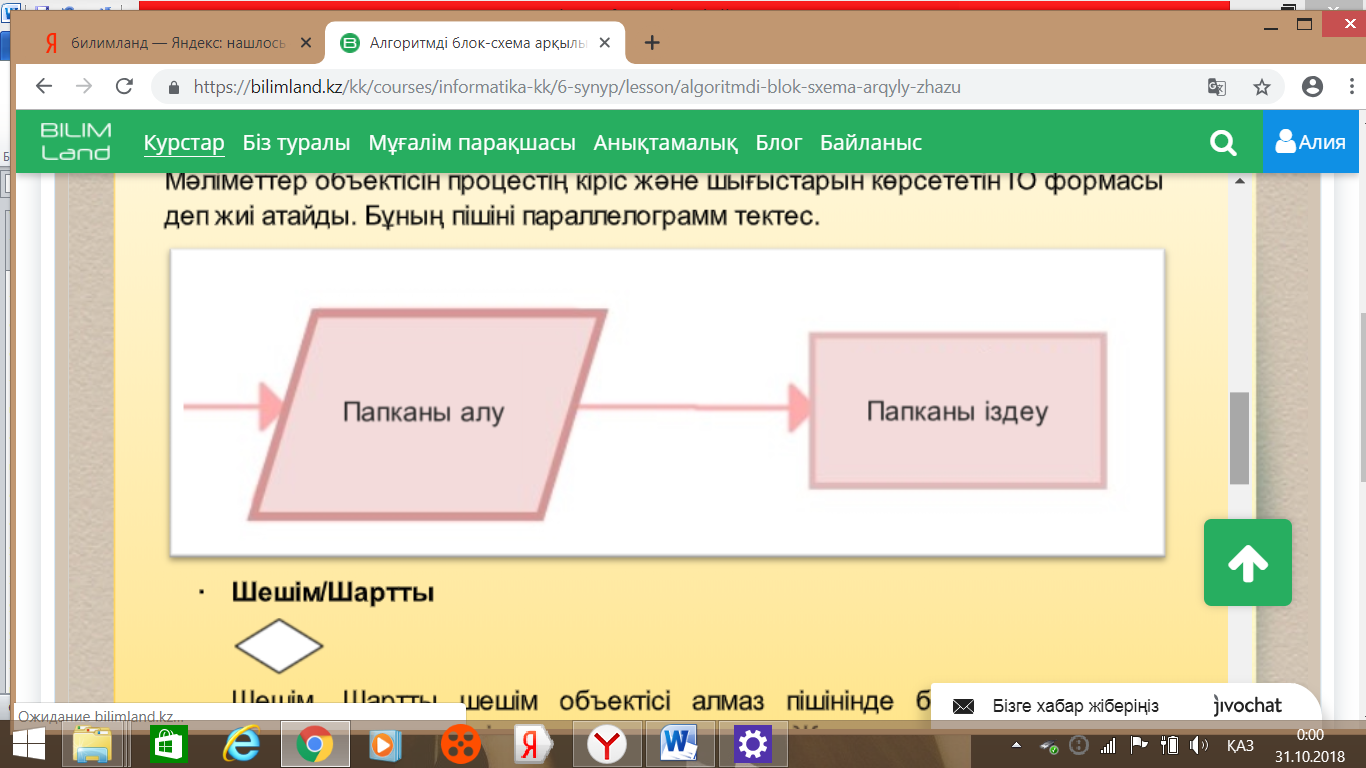

Мәліметтер объектісін процестің кіріс және шығыстарын көрсететін IO

формасы деп жиі айтады. Бұның пішіні параллелограмм тектес.

Шешім/ Шартты

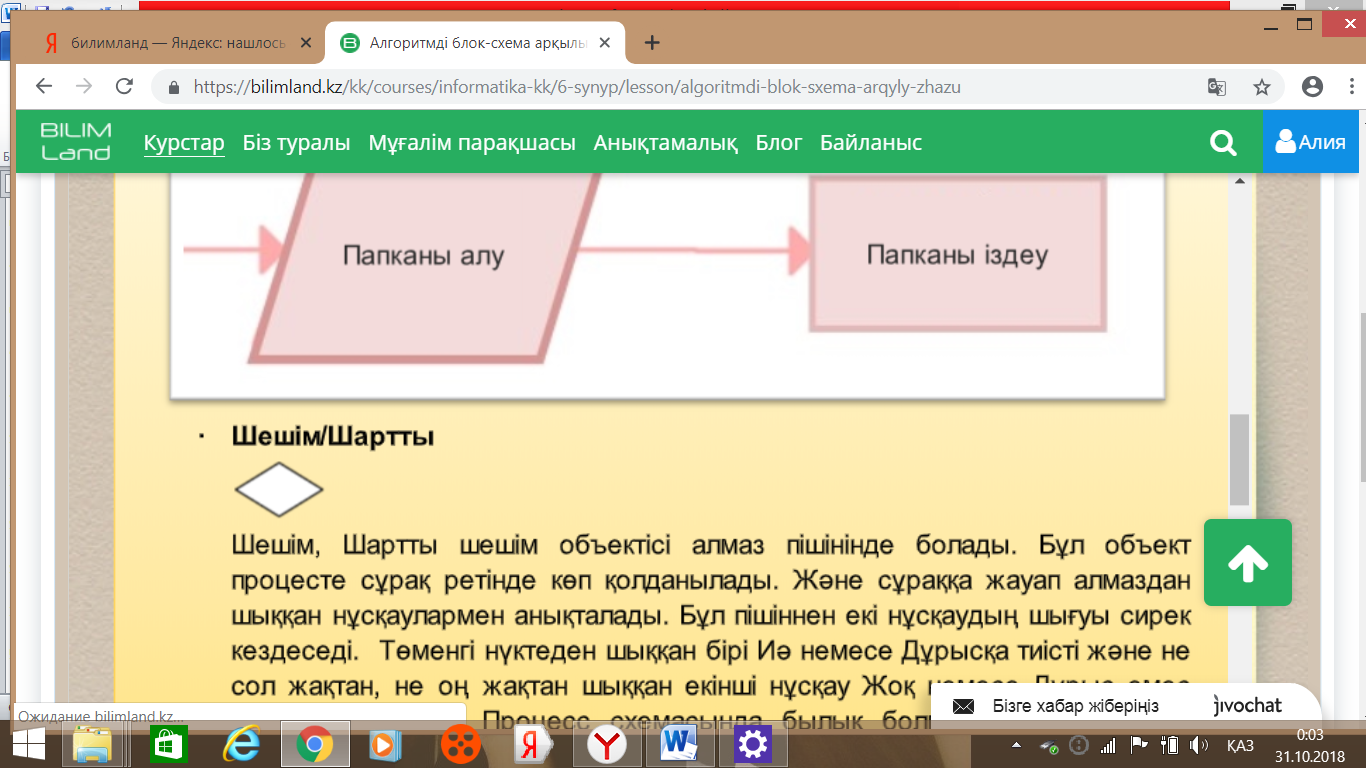

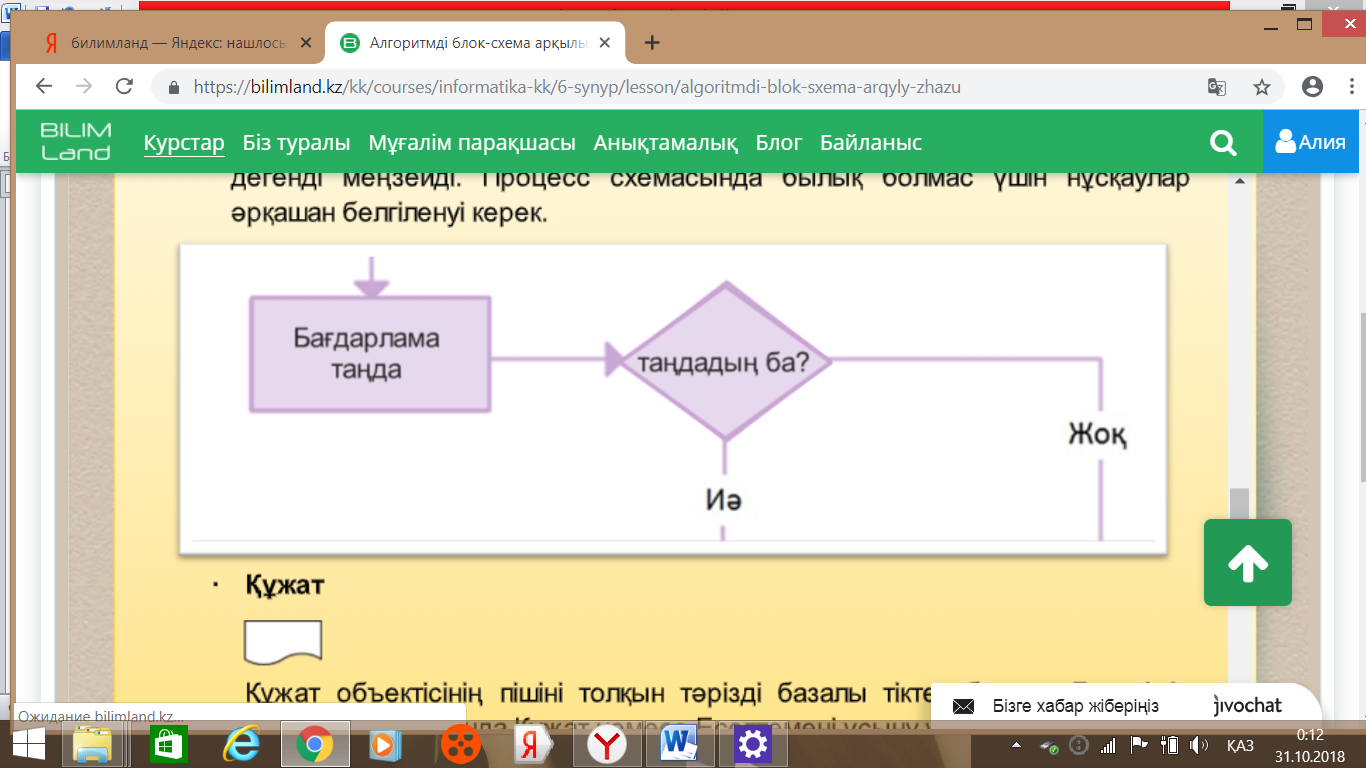

Шешім, шартты шешім объектісі алмаз пішінде болады. Бұл объект процесте сұрақ ретінде көп қолданылады. Және сұраққа жауап алмаздан шыққан нұсқаулармен анықталады. Бұл пішіннен екі нұсқаудың шығуы сирек кездеседі. Төменгі нүктеден шыққан бірі Иә немесе Дұрысқа тиісті және не сол жақтан, не оң жақтан шыққан екінші нұсқау Жоқ немесе Дұрыс емес дегенді меңзейді. Процесс схемасында былық болмас үшін нұсқаулар әрқашан белгіленуі керек.

Құжат

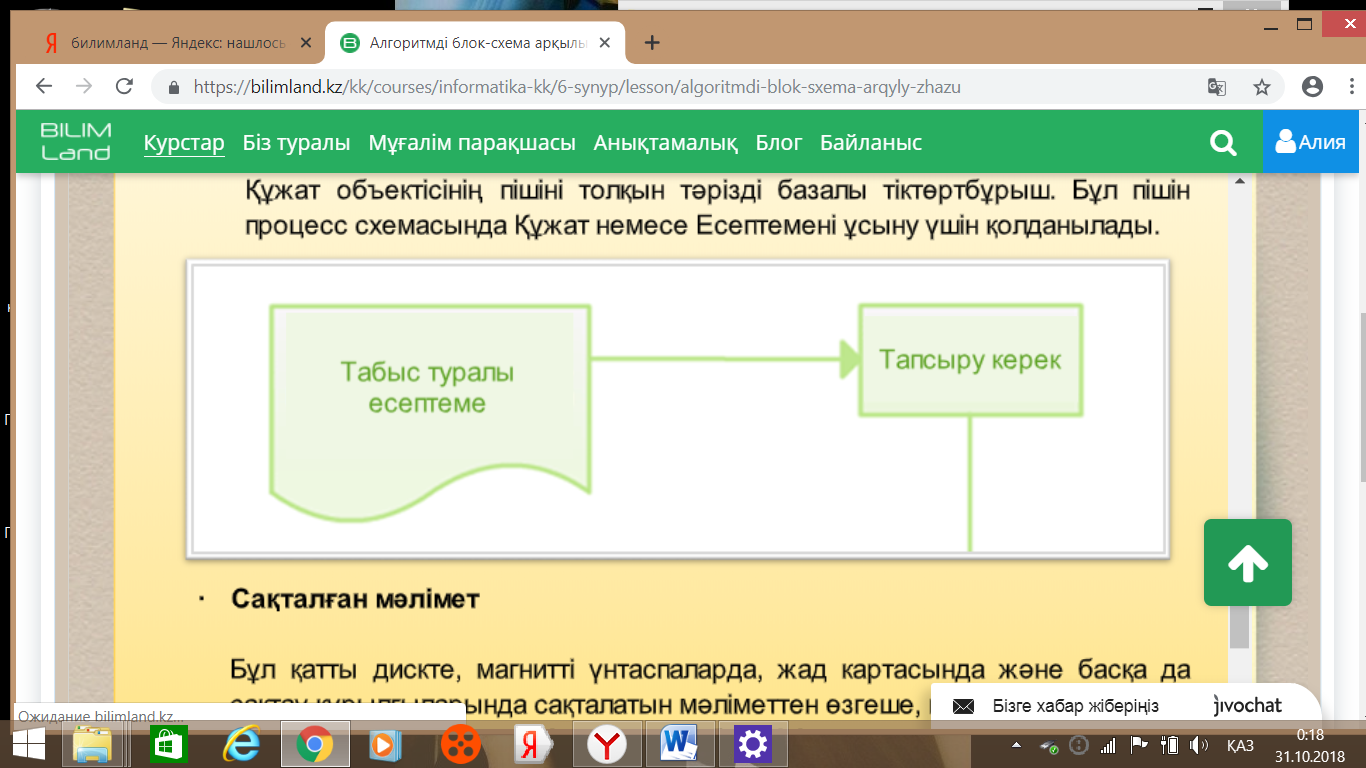

Құжат объектісінің пішіні толқын тәрізді базалы тіктөртбұрыш. Бұл пішін процесс схемасында Құжат немесе Есептемені ұсыну үшін қолданылады.

Сақталған мәлімет

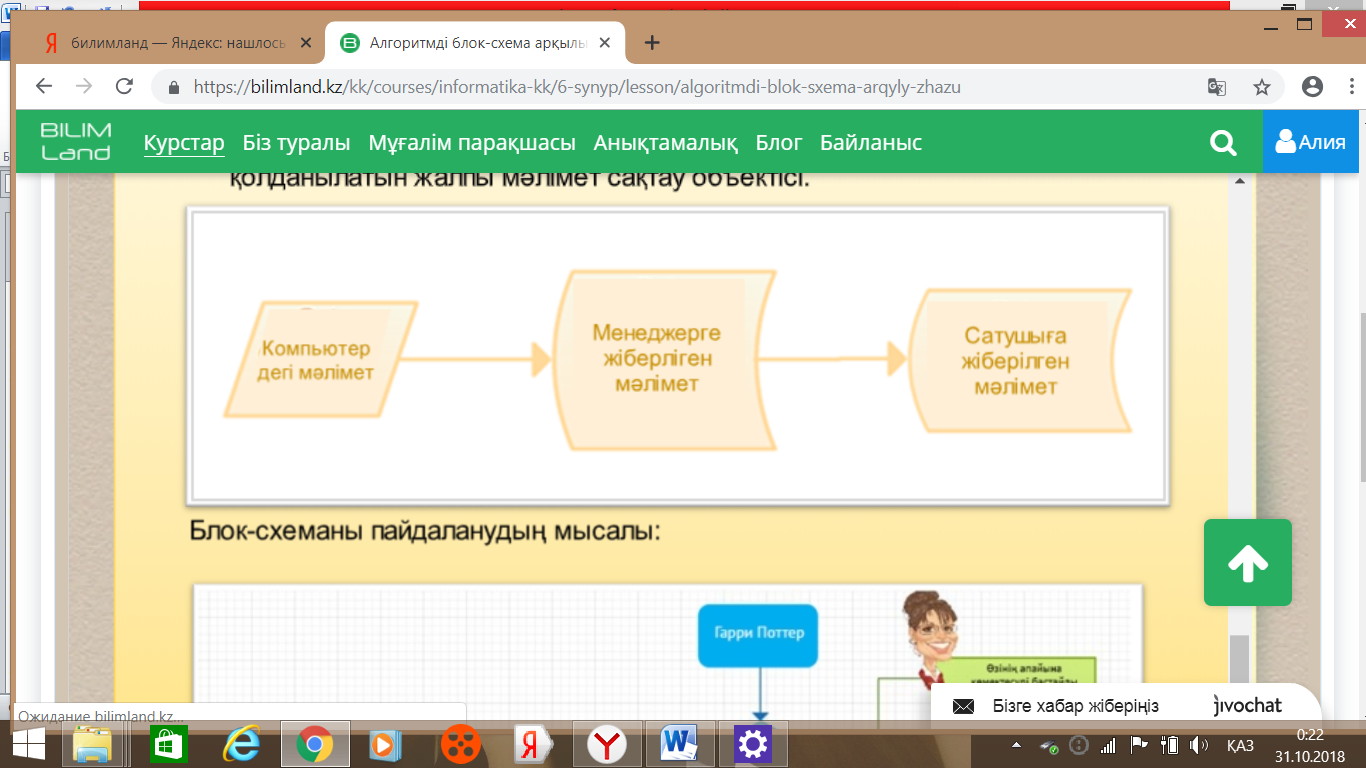

Бұл қатты дискте, магнитті үнтаспаларда, жад картасында және басқада да сақтау құрылғыларында сақталатын мәліметтен өзгеше, процесс схемасында қолданылатын жалпы мәлімет сақтау объектісі.

Дұрыс және бұрыс жауапты табыңыз

Ұяшықтардағы сөздерді тартып әкелу арқылы бос жерлерді толтырыңыз

1._________________ объектінің пішіні толқын тәрізді базалы тіктөртбұрыш.

2._________________ бұл кезеңдерді блок – схеманың әр түрлі символдарымен көркемдейтін және бұлардың кезегін нұсқармен байланыстыратын схема.

3._________________ сіздің схемаңыздың қай жерден басталып, қай жерде аяқталатынын көрсету үшін қолданылады.

4. Мәліметтер обһектісін процесстің кіріс және шығыстарын көрсететін ___________________ формасы деп атайды.

Тест

1. Кескінге назар аударыңыз?

1. Құжат

2. Шешім

3. Процесс

4. Мәлімет

5. Сақталған мәлімет

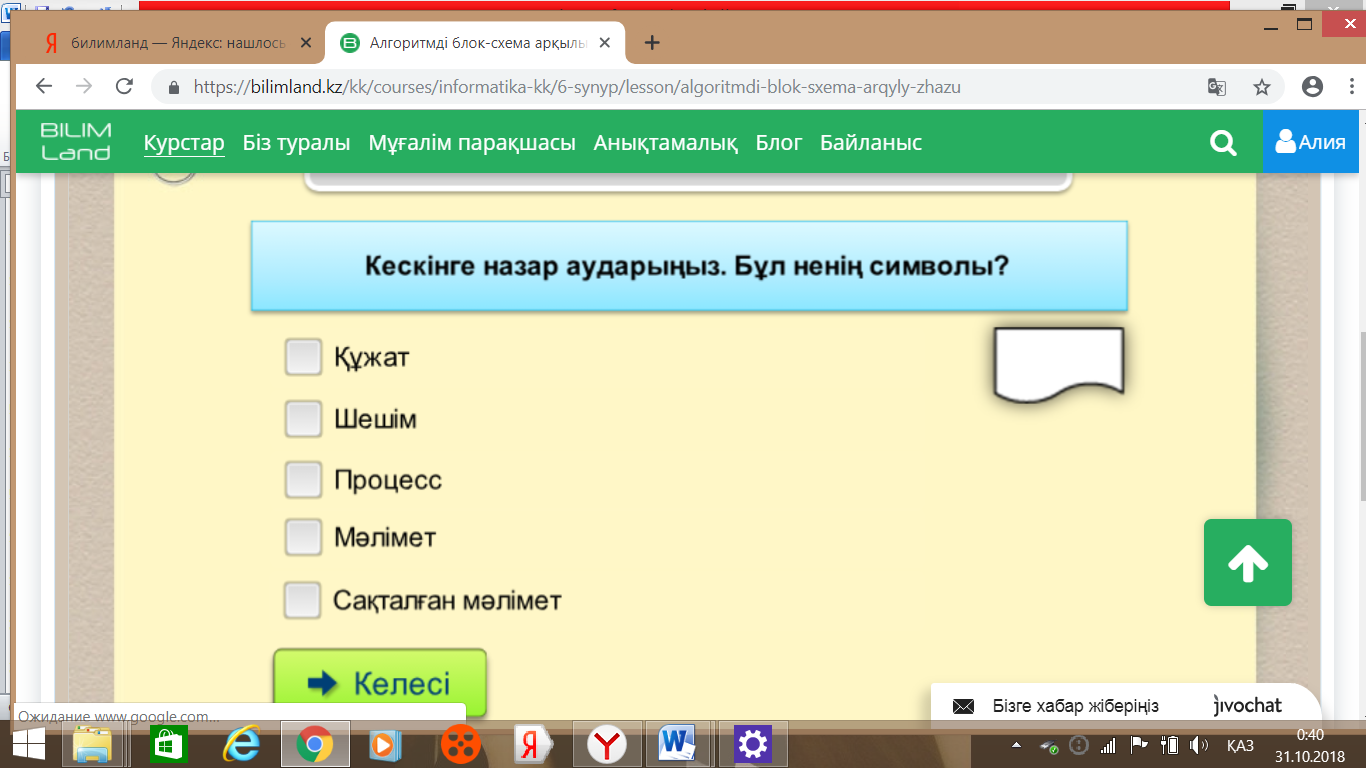

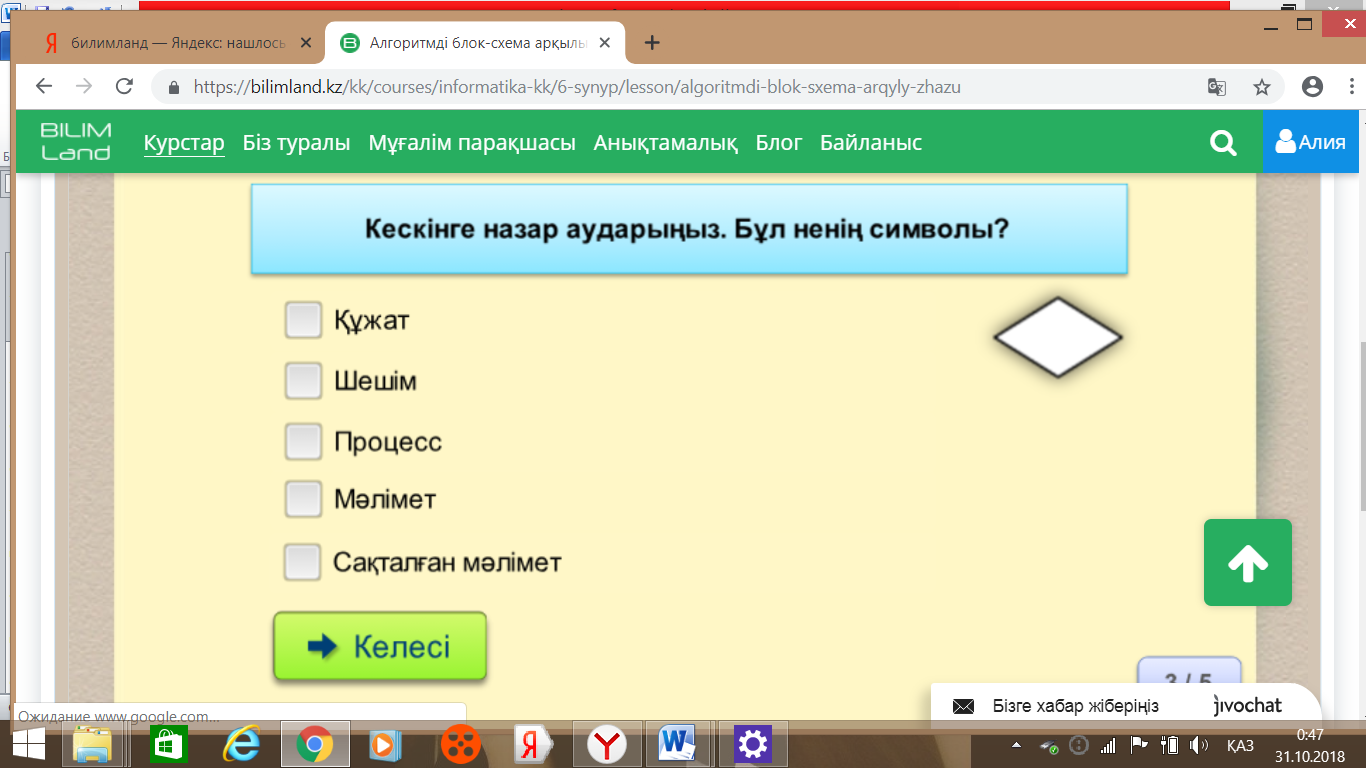

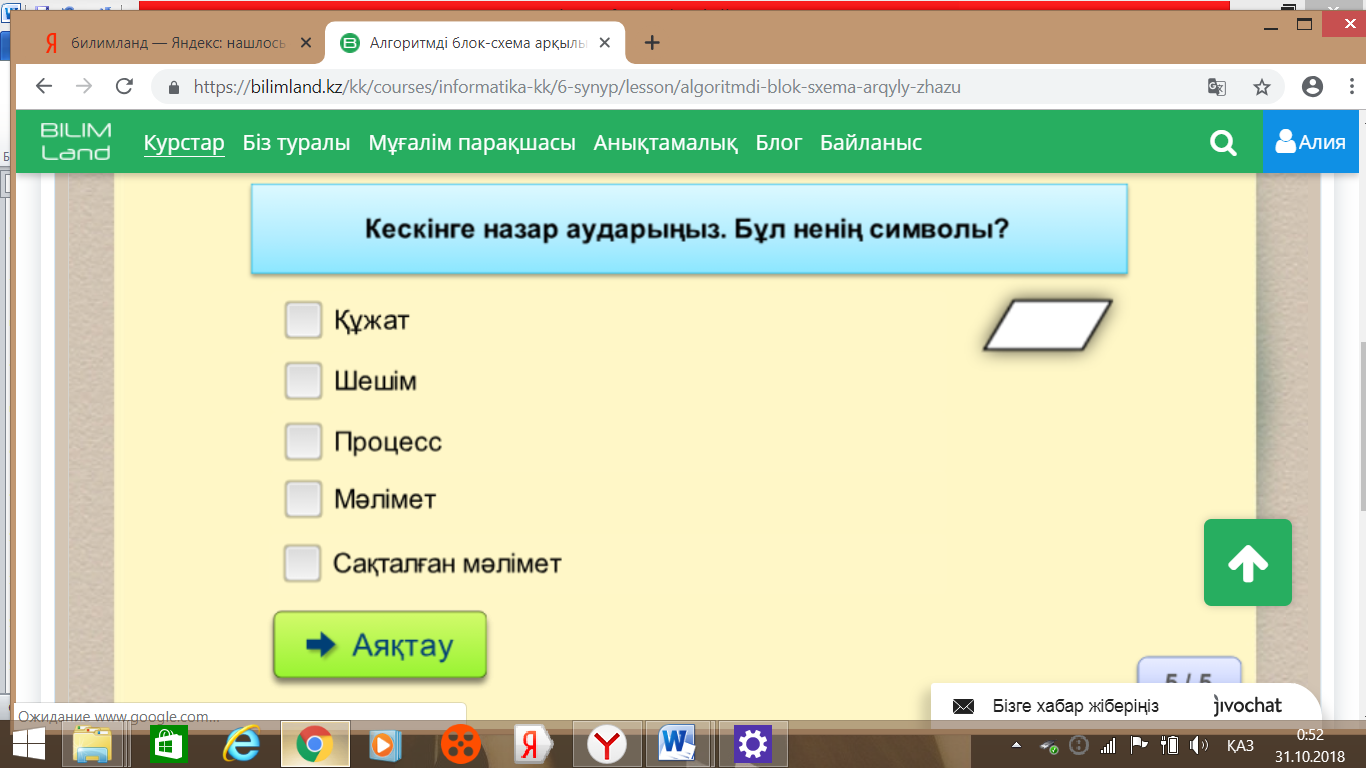

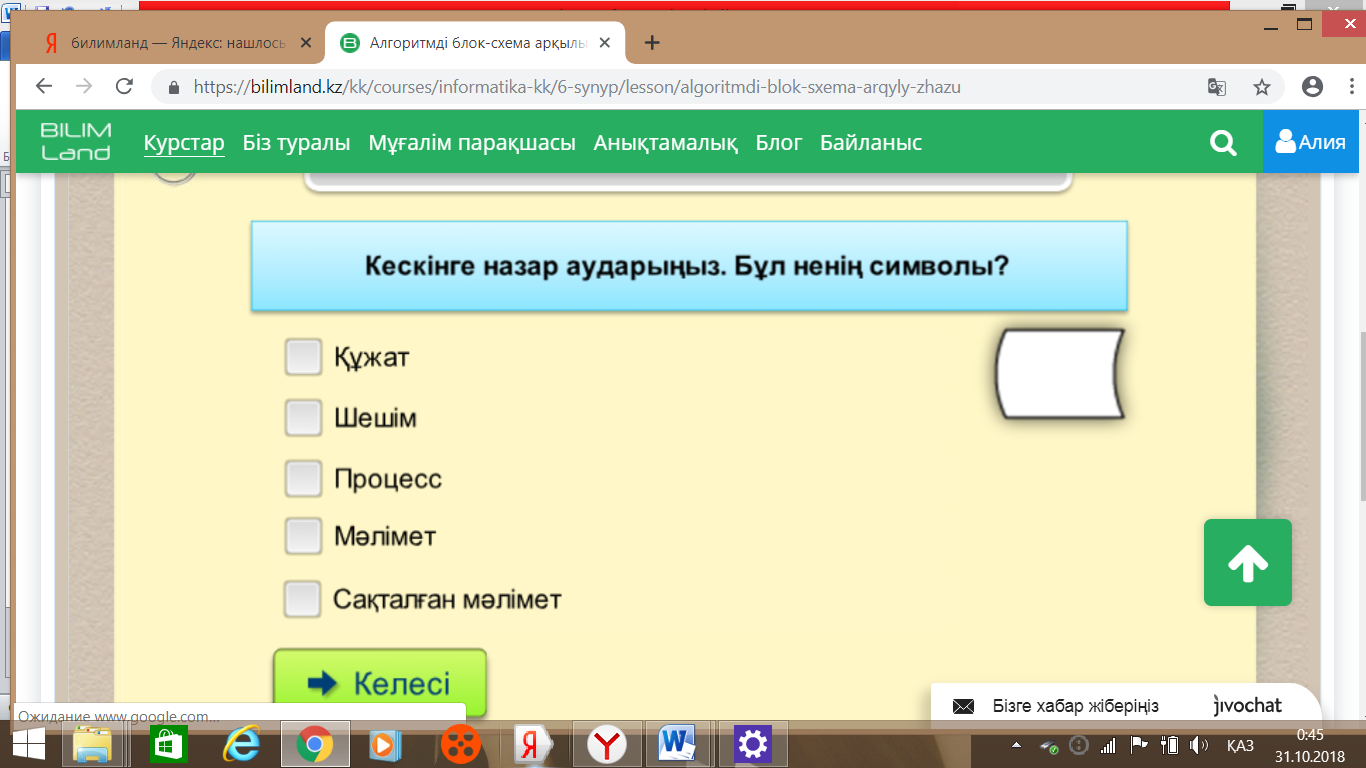

1. Кескінге назар аударыңыз? Бұл ненің символы?

1. Құжат

2. Шешім

3. Процесс

4. Мәлімет

5. Сақталған мәлімет

1. Кескінге назар аударыңыз? Бұл ненің символы?

1. Құжат

2. Шешім

3. Процесс

4. Мәлімет

5. Сақталған мәлімет

1. Кескінге назар аударыңыз? Бұл ненің символы?

1. Құжат

2. Шешім

3. Процесс

4. Мәлімет

5. Сақталған мәлімет

1. Кескінге назар аударыңыз? Бұл ненің символы?

1. Құжат

2. Шешім

3. Процесс

4. Мәлімет

5. Сақталған мәлімет

Сөздік

Алгоритм – нақты бір есепті шығаратын формула немесе қадамдардың жиынтығы.

Алгоритмнің графикалық формасының жазылуы - алгоритмді кескіндеулердің бір реттілікке немесе арнайы блок схемаларындағы жазбасы.

Әрекеттер блогы – процессті, әрекетті немесе операцияны иллюстрациялау үшін пайдаланылады. Берілген мәліметтерді өғдеуге немесе өңдеу нәтижесін көрсетуге жарамды етіп түрлендіру. Формасы параллелограммның формасын қабылдайды.

Бағдарламалау – компьютерлерге бағдарламалар жасау процесі.

Бастау/ Тоқтату блогы – процесстің қай жерде басталатынын және тоқтайтынын көрсететін блок.
