Вариант 2


1. Размер формата А2:

а) 594х841;

б) 297х420;

в) 297х210;

г) 420х594;


2. Линия, которая применяется для изображения невидимого контура детали, имеет вид:


а)



б)



в)



г)



3. При постановке размеров диаметр окружности обозначается знаком:

а) l;


б) S;


в) ø;


г)


4. Найдите соответствие:


1. Смешанное сопряжение двух дуг показано на рисунке:


2. Сопряжение прямой линии с окружностью показано на рисунке:


3. Внутреннее сопряжение двух окружностей показано на рисунке:


4. Внешнее сопряжение двух окружностей показано на рисунке:






а) б)










в) г)

5. Штриховка, применяемая для изображения пластмассы, резины и других неметаллических материалов в разрезах и сечениях, показана на рисунке:


а) б)




в) г)



6. Всегда вертикально располагается формат:

а) А3;

б) А4;

в) А1;

г) А2


7. Размеры длины и высоты правильно проставлены на рисунке:




а) б)








в) г)

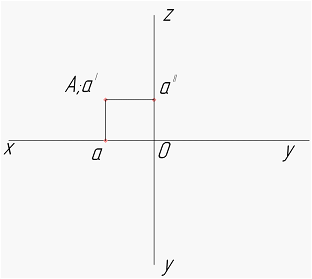

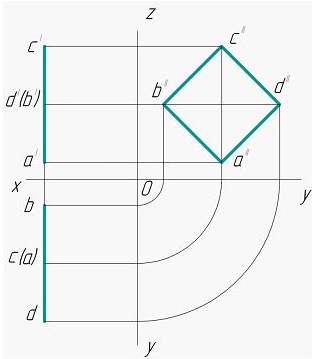

8. Точка А лежит на фронтальной плоскости проекций на чертеже:




а) б)









в) г)

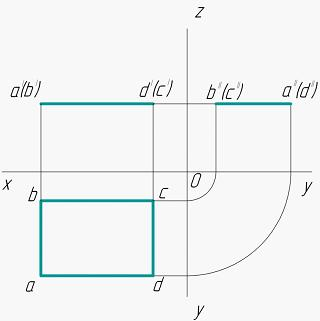

9. Отрезок прямой АВ расположен параллельно профильной плоскости проекций на рисунке:



а) б)








в)

г)







10. Пирамида изображена на рисунке:






а) б)





в) г)






11. Прямая при прямоугольном проецировании проецируется в точку при условии …


а) если эта прямая проходит через центр проецирования;

б) перпендикулярности этой прямой плоскости проекций;

в) параллельности этой прямой плоскости проекций;

г) если эта прямая находится под углом 450 к плоскости проекций;

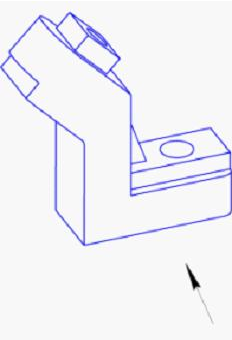

1 2. Если главный вид принят, как показано на чертеже, то дополнительный вид (справа) изображен на рисунке:











а) б) в) г)

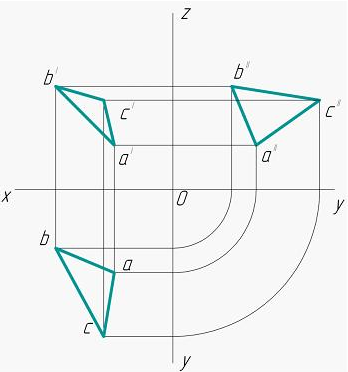

13. Плоская фигура расположена параллельно горизонтальной плоскости проекций на рисунке:






а) б)










в) г)






14.Видом проецирования является:

а) центральное;

б) точечное;

в) вертикальное;

г) наклонное.


15. В параллельных проекциях отрезок прямой линии проецируется без искажения:

а) если он перпендикулярен плоскости проекций;

б) если он параллелен плоскости проекций;

в) если находится под углом 45о к плоскости проекций;

г) в любом случае.


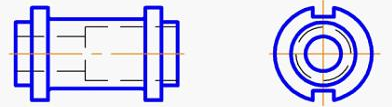

16. Фронтальный разрез детали правильно выполнен на рисунке:






а) б)







в) г)





17. Сечение, выполненное плоскостью А, изображено на рисунке:















а) б)




в)








18. Профиль метрической резьбы изображен на рисунке:







а) б)












в) г)









19. Чертеж, на котором показано соединение шпилькой, изображен на рисунке:





а) б)










в) г)

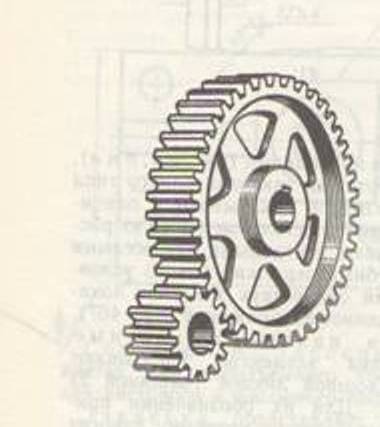

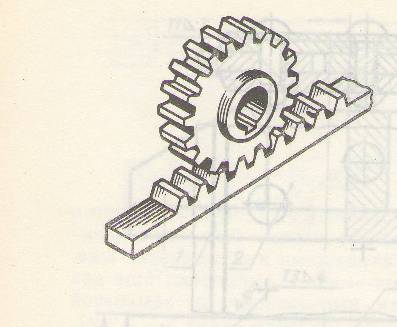

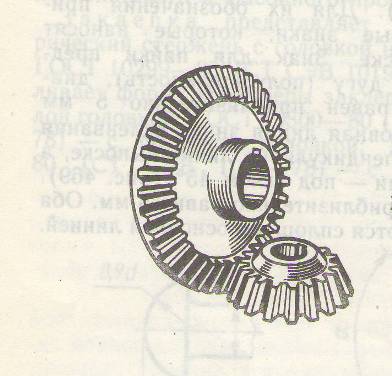

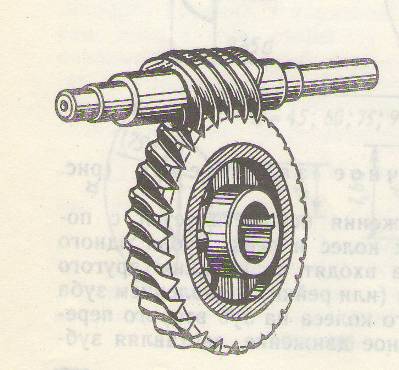

20. Коническая зубчатая передача изображена на рисунке:




Рис 1.

Рис. 2

Рис. 3

Рис. 4

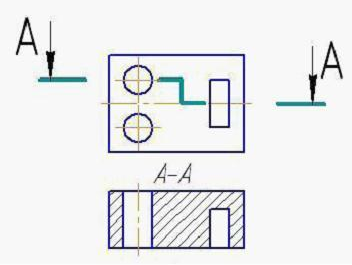

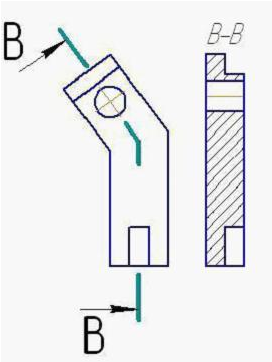

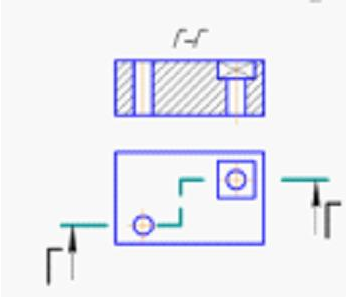

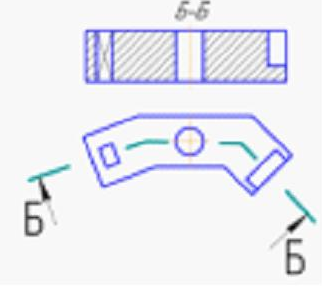

21. Ломаный разрез, выполненный двумя секущими плоскостями, изображен на рисунке:





а) б)







в) г)

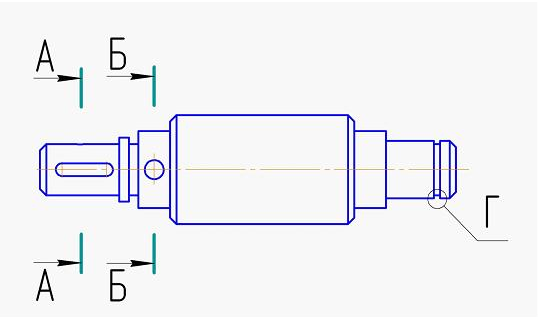

22. Обод цилиндрического зубчатого колеса обозначена буквой:


а ) Б;

б) В;

в) Г;

г) А.













23. Болт изображен на рисунке:





а) б)








в) г)





24. Окружность впадин колеса обозначена буквой:



а) Б;

б) А;

в) В;

г) Г.








25. Как проводят размерную линию для указания размера отрезка?


а) параллельно данному отрезку;

б) совпадающую с данным отрезком;

в) под углом к отрезку



26. Каково минимальное расстояние между размерной линией и линией контура изделия?


а) 7 мм;

б) 10 мм;

в) 15 мм


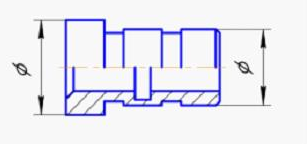

27. Соединение половины главного вида с половиной фронтального разреза детали правильно выполнено на рисунке:








а) в)





б) г)







28. Какой фигурой не изображается окружность в изометрии:

а) шестиугольник;

б) овал;

в) эллипс


29. Необходимо ли избегать пересечения размерных линий на чертеже:

а) нет;

б) да;

в) по желанию


30. Какое место должно занимать размерное число относительно размерной линии:

а) в разрыве размерной линии;

б) под размерной линией;

в) над размерной линией


31. Какое число размеров должно быть на чертеже:

а) максимальное, чтобы иметь размеры каждого элемента на всех изображениях чертежа;

б) минимальное, но достаточное для изготовления и контроля детали


32. Какой вид детали и на какую плоскость проекций называется главным:

а) вид спереди, на фронтальную плоскость проекций;

б) вид сверху, на горизонтальную плоскость проекций;

в) вид слева, на профильную плоскость проекций


33. С какой целью применяются разрезы:


а) применяются только по желанию конструктора;

б) показать внешнюю конфигурацию и форму изображаемых предметов;

в) показать внутренние очертания и форму изображаемых предметов


34. В каком случае можно соединять половину вида и половину соответствующего разреза:

а) никогда нельзя;

б) всегда можно;

в) если вид и разрез являются симметричными фигурами;

г) если деталь симметрична




35. Как изображаются на разрезе элементы тонких стенок, ребер жесткости:

а) изображаются рассеченными, но не заштриховываются;

б) заштриховываются в другую сторону;

в) никак не выделяются

36. В сечении показывается то, что:

а) находится в секущей плоскости и за ней;

б) попадает в секущую плоскость;

в) находится перед секущей плоскостью


37. Контур наложенного сечения выполняется:

а) сплошной тонкой линией;

б) сплошной толстой линией;

в) штриховой линией


38. Как изображается резьба на цилиндрическом стержне и на его виде слева:

а) наружный и внутренний диаметры – сплошная тонкая;

б) наружный и внутренний диаметр резьбы- сплошная основная, на виде слева – сплошная тонкая на ¾ длины окружности для внутреннего диаметра;

в) наружный диаметр резьбы- сплошная основная, внутренний диаметр – сплошная тонкая, на виде слева – сплошная тонкая на ¾ длины окружности для внутреннего диаметра;


39. В каком варианте правильно перечислены разъемные и неразъемные соединения:

а) разъемные: болтовое, шпоночное, шлицевое; неразъемные: шпилечное, сварное, заклепочное;

б) разъемные: болтовое, шпилечное, винтовое, шпоночное; неразъемные: сварное, клеевое, паяное;

в) разъемные: шпилечное, паяное, заклепочное; неразъемные: шпоночное, клеевое, болтовое


40. Для чего служит спецификация к сборочному чертежу:

а) служит исключительно для указания материалов, из которых изготовлены детали;

б) спецификация определяет состав сборочной единицы;

в) служит для установления габаритных размеров сборочной единицы


41. Как штрихуются в разрезе смежные детали на сборочном чертеже:

а) с разной толщиной линий штриховки;

б) одна деталь штрихуется, другая нет;

в) с разным наклоном, со смещением или разным расстоянием штриховых линий


42. Должно ли соответствовать количество изображений детали на сборочном чертеже и на рабочем чертеже детали:

а) может соответствовать, может нет;

б) нет, никогда;

в) да, обязательно


43. На каких форматах выполняется спецификация:

а) А 3;

б) А 4;

в) А 2;

г) на любых


44. На каком чертеже правильно поставлены линейные размеры?

а)

б)

в)



45. Какие разрезы называются вертикальными?


а)    Когда секущая плоскость перпендикулярна горизонтальной плоскости проекций;

б)    Когда секущая плоскость параллельна горизонтальной плоскости проекций;

в)    Когда секущая плоскость перпендикулярна фронтальной плоскости проекций


46. Всегда ли обозначается положение секущих плоскостей при сложных разрезах?

а)    Да, конечно, всегда;

б)    Нет, не всегда;

в)    Лишь когда не ясно, как проходят секущие плоскости разреза

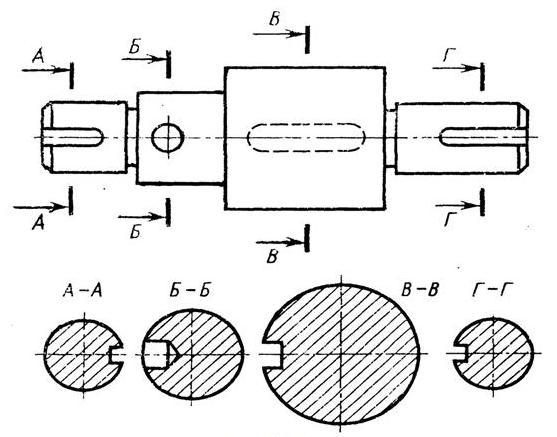

47. На рисунке даны четыре сечения детали. Установите, какие из этих сечений выполнены правильно.


а)    А-А и В-В;

б)    Б-Б, В-В;

в)    А-А и Б-Б


  1. Что называют деталированием:

а) анализ деталей, входящих в состав сборочной единицы;

б) выполнение рабочих чертежей деталей по сборочному чертежу;

в) заполнение спецификации


  1. Функциональная схема – это схема:

а) определяющая функциональные части изделия, их назначение и взаимосвязи между ними;

б) разъясняющая определенные процессы, протекающие в отдельных функциональных цепях изделия;

в) определяющая полный состав элементов и связей между ними и дающая детальное представление о принципах работы изделия


50. Где размещается на схеме перечень элементов:

а) слева от схемы;

б) в правом верхнем углу листа;

в) над основной надписью



Ключ к тестам

2 вариант


№ вопроса

Правильный ответ

№ вопроса

Правильный ответ

№ вопроса

Правильный ответ

№ вопроса

Правильный ответ

1

г

14

а

27

б

40

б

2

г

15

б

28

а

41

в

3

в

16

б

29

б

42

а

4

1-г; 2-в;

3-б; 4-а

17

в

30

в

43

б

5

в

18

г

31

б

44

в

6

б

19

а

32

а

45

а

7

в

19

3

33

в

46

а

8

а

21

а

34

в

47

а

9

в

22

в

35

а

48

б

10

в

23

а

36

б

49

б

11

б

24

в

37

а

50

в

12

г

25

а

38

в



13

в

26

б

39

б
