Сечения куба, призмы, пирамиды

Для решения большинства задач из раздела стереометрии необходимы знания и навыки в построении сечения объёмных тел. Именно об этом мы сейчас с вами и поговорим.

Итак, секущей плоскостью называют любую плоскость, по обе стороны от которой имеются точки данной фигуры.

Секущая плоскость пересекает грани многогранника по отрезкам.

Многоугольник, сторонами которого являются эти отрезки, называется сечением многогранника.

Построить сечение многогранника плоскостью – это значит указать точки пересечения секущей плоскости с рёбрами многогранника и соединить эти точки отрезками, принадлежащими граням многогранника.

Теперь давайте вспомним, что нам необходимо знать для построения плоскости.

Итак, построить плоскость можно: с помощью трёх точек, не лежащих на одной прямой;

с помощью двух пересекающихся прямых;

с помощью прямой и точки, которая не лежит на прямой;

а также с помощью двух параллельных прямых.

Метод следов включает три важных пункта: сначала нужно построить линию пересечения (след) секущей плоскости с плоскостью основания многогранника; затем найти точки пересечения секущей плоскости с рёбрами многогранника, а после этого построить и заштриховать сечение.

В основе построения сечения методом следов лежат две теоремы:

1) если две точки прямой принадлежат плоскости, то и вся прямая принадлежит плоскости;

2) если плоскость проходит через прямую, параллельную другой плоскости, и эти плоскости пересекаются, то линия их пересечения параллельна первой прямой.

Метод вспомогательных сечений применяется при построении сечений в тех случаях, когда неудобно находить след секущей плоскости. Например, след получается очень далеко от заданной фигуры.

Суть комбинированного метода построения сечений многогранников состоит в применении теорем о параллельности прямых и плоскостей в пространстве в сочетании с методом следов или методом вспомогательных сечений.

Обратите внимание: тетраэдр имеет четыре грани, поэтому его сечениями могут быть только треугольники и четырёхугольники. А вот параллелепипед имеет шесть граней, поэтому его сечениями могут быть треугольники, четырёхугольники, пятиугольники и шестиугольники.

Основные моменты мы с вами повторили, а теперь давайте перейдём к практической части занятия.

Задача первая. В основании прямой призмы лежит равнобедренная трапеция с основаниями, равными  см и  см, и боковой стороной, равной  см. Боковое ребро призмы равно  см. Найдите площадь сечения призмы плоскостью, проходящей через большую сторону основания и середину противоположного бокового ребра призмы.

Решение.

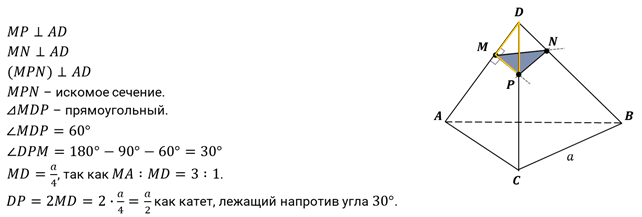

Задача вторая. На ребре  правильного тетраэдра  с длиной ребра  взята точка  такая, что . Найдите площадь сечения тетраэдра плоскостью, содержащей точку  и перпендикулярной ребру .

Решение.

Задача третья. В основании четырёхугольной пирамиды  лежит квадрат , а две боковые грани  и  представляют собой прямоугольные треугольники с прямым . Найдите площадь сечения пирамиды плоскостью, содержащей точку пересечения диагоналей основания и параллельной грани , если .

Решение.
