Виды соединения проводов

Урок 36. Технология 8 класс ФГОС

При монтаже любых электроустановок нам необходимо соединить или срастить между собой провода, сделать от них ответвление или присоединить их к клеммам или зажимам. На этом уроке мы узнаем, что существует два больших вида соединения проводов: разъёмные и неразъёмные. Разберём каждый вид соединения подробно.

Конспект урока "Виды соединения проводов"

При монтаже любых электроустановок нам необходимо соединить или срастить между собой провода, сделать от них ответвление или присоединить их к клеммам или зажимам.

Существует два больших вида соединения проводов: разъёмные и неразъёмные.

Разберём каждый вид соединения подробно.

Начнём с разъёмных.

Самым надёжным методом соединения проводов называют контактные зажимы.

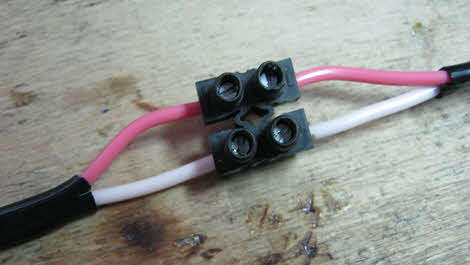

В настоящее время этот метод вытесняет все остальные. Провод зажимают в специальном контакте с помощью прижимной пластины или непосредственно винтом. Выбор способа соединения зависит от того, какой зажимной элемент будет использоваться. Контактные зажимы очень удобные. Монтаж или демонтаж не занимает много времени. Если используется зажимной элемент с пластиной, то провод в процессе монтажа не повреждается. А вот, если используется винтовое соединение, то стальной винт повреждает мягкий материал жил провода. При таком соединении проводов снижается вероятность обгорания контакта.

Для того, чтобы установить провод в контактный зажим, надо: очистить провод от изоляции и обработать наждачной бумагой или напильником. Существует несколько видов зажимных контактов.

Общим для всех разъёмных соединений можно назвать то, что выполняются они в специальных ответвительных коробках.

Именно в этих коробках устанавливаются зажимы, к котором присоединяются провода. Если же в коробке нет зажимов, то это значит, что провода в ней соединяются пайкой или опрессовкой.

Поговорим о неразъёмных видах соединения проводов.

К ним относятся сращивание, ответвление и пайка.

Дадим определение.

Сращивание – это соединение между собой двух и более проводов с последующей изоляцией места соединения.

Для сращивания проводов с однопроволочной жилой надо:

1. Взять два провода, удалить изоляцию с соединяемых концов на тридцать миллиметров.

2. Зачищенные жилы проводов наложить друг на друга, перекрутить и каждым концом жилы сделать вокруг провода три четыре витка.

3. Оставшиеся концы жил откусить кусачками, а витки плотно обжать плоскогубцами.

4. Заизолировать место сращивания проводов изолентой. Сначала наматывают в одном направлении, а потом в обратном. Важно, плотно закрепить конец изоленты.

Для сращивания проводов с многопроволочной жилой, надо:

1. Взять два провода и удалить изоляцию с соединяемых проводов на тридцать миллиметров.

2. Расплести жгутики многопроволочных жил.

3. Сцепить между собой проволочки соединяемых проводов.

4. Плотно обвить проволочки одного провода вокруг другого.

5. Оставшиеся концы жил откусить кусачками, а витки плотно обжать плоскогубцами.

6. Заизолировать место сращивания проводов, обматывая изолентой сначала в одном направлении, а потом в обратном. Не забудьте плотно закрепить конец изоленты.

Обратите внимание, что в каждом из видов соединений, мы начинали с того, что зачищали провода. Как это правильно делать?

Провод кладут на деревянную подставку и зачищают ножом. Нож при этом надо держать так, чтобы его плоскость была почти параллельна проводу. Почему именно такое положение ножа? Потому что так он только снимет оплётку, а не подрежет и не надломит жилы провода. Концы проводов очищают от окиси шкуркой.

Следующим неразъёмным соединением, о котором мы поговорим будет ответвление.

Дадим определение.

Ответвление –это присоединение путём сращивания дополнительных проводов к главной электрической линии без нарушения её целостности. Такое соединение активно используется для подключения бытовой арматуры, то есть электрических выключателей, розеток и так далее.

Ответвление многожильных проводов делают так: провода надо зачистить, расплести и надвинуть друг на друга. После этого концы одного провода обвить вокруг другого. Затем необходимо сделать изоляцию соединения. Если соединяются медные провода, то скрутку лучше пропаять. Обратите внимание, что скруткой ни в коем случае нельзя соединять провода из разных материалов, например, медный и алюминиевый. Потому что из-за окисной плёнки контакт между проводами будет плохой, скрутка начнёт сильно нагреваться и возможно воспламенение изоляции.

На производстве, для соединения алюминиевых проводов, чаще всего используют специальную пайку, сварку или опрессовку.

Чтобы выполнить опрессовку, надо: на зачищённые провода нанести пасту для защиты окисления, одеть алюминиевую трубочку и обжать её в нескольких местах клещами.

Дадим определение.

Паяние, или как говорят специалисты, пайка – это процесс соединения деталей или частей расплавленным металлом, который называется припоем.

Пайку, как правило, используют для получения надёжных неразъёмных электрических контактов.

В качестве припоя используют сплав свинца с оловом. Плавится такой припой при температуре около двухсот градусов. В расплавленном состоянии припой необходимо нанести на место соединения деталей. Он проникает в зазор между деталями и после затвердевания образует паяный шов.

Для пайки используют электрический паяльник. Он служит для нагрева места соединения, расплавления припоя и нанесения его на паяемые детали.

Состоит паяльник из медного наконечника, кожуха, стальной трубки, деревянной или пластмассовой ручки, изолирующей втулки, слоя слюды, асбестового шнура и нагревательного элемента.

Вы должны знать, что каждый паяльник рассчитан на строго определённое напряжение: 220, 127, 42, 36 или 12 вольт. Поэтому очень важно перед началом работы узнать рабочее напряжение паяльника.

В школьных мастерских учащиеся могут работать только с паяльником, напряжение которого 42 вольта и ниже.

Для того, чтобы место спайки было более прочным, места соединения надо зачистить наждачной бумагой. Делают это напильником или ножом до тех пор, пока не появится металлический блеск. Чтобы во время паяния не образовывалась плёнка, которая может снизить прочность соединения, используют специальные вещества, так называемые флюсы. В качестве флюсов могут использоваться канифоль или водный раствор нашатырного спирта.

Теперь давайте подробнее рассмотрим технологию выполнения пайки.

Прежде всего необходимо подготовить рабочее место. Желательно, чтобы в комнате располагалась вытяжная вентиляция, для удаления ядовитых паров флюса и припоя.

Посмотрите, какие приспособления нам понадобятся и как их разместить на рабочем столе.

Весь процесс паяния монтажных соединения состоит из нескольких подготовительных и одной основной операций. Познакомимся с ними поближе.

Сначала надо подготовить паяльник. Подготовка включает в себя три операции.

Первая операция – это зачистка жала разогретого паяльника напильником.

Вторая операция заключается в том, что жало паяльника окунается в канифоль или другой флюс.

И последняя операция заключается в том, что набирается припой на жало паяльника и потом его надо распределить тонким слоем по поверхности жала.

Следующие три операции относятся к подготовке материалов, проводов и деталей.

Четвёртая операция. Зачистить выводы деталей или концов проводов.

Пятая операция. Покрыть зачищенные поверхности канифолью с помощью подготовленного паяльника.

Шестая операция. Покрыть зачищенные поверхности тонким слоем припоя с помощью паяльника. У этой операции есть специальное название – лужение.

И оставшиеся две операции относятся к самому паянию.

Седьмая операция заключается в том, что паяемые детали закрепляются или плотно прижимаются друг к другу.

Восьмая операция. Жалом паяльника берётся небольшое количество припоя, затем жало опускается в канифоль и немедленно прижимается к месту пайки, чтобы металл в месте соединения нагрелся до температуры расплавленного припоя. После того, как место пайки прогреется, по нему распределяют равномерным слоем припой. Как только припой растечётся и покроет место пайки, паяльник удаляют, давая расплавленному припою остыть. Место пайки не рекомендуется трогать в течение сорока секунд. Оно должно быть блестящим, без наплывов.

Не стоит перегревать паяльник – это приводит к быстрому выгоранию флюса, что снижает качество припоя.

На производстве пайкой занимаются электромонтажники, радиомонтажники, сборщики электрических приборов и аппаратуры.

Они должны уметь работать с электрическим паяльником, знать особенности пайки различных металлов и сплавов, а также свойства припоев и флюсов.

Подведём итоги урока.

В ходе урока мы узнали, что существует два больших вида соединения проводов: разъёмный и неразъёмный. Разъемные соединения выполняются в ответвительных коробках. К ним относятся соединения с помощью контактных зажимов: винтовых или пластинчатых. Именно в этих коробках устанавливаются зажимы, к которым присоединяются провода. К неразъёмным относятся: сращивание, ответвление и пайка.

Познакомились с каждым из видов соединения проводов поближе. Узнали, что паяльник служит для нагрева места соединения, расплавления припоя и нанесения его на паяемые детали. И познакомились с его основными частями. Рассмотрели основные и дополнительные операции пайки.
