Параметры источника электроэнергии

Прежде чем мы приступим к рассмотрению новой темы, давайте вспомним, что вообще называют источником электрической энергии.

Все электромагнитные процессы, которые протекают в электротехнических устройствах, как правило, достаточно сложны. Однако во многих случаях, их основные параметры можно описать с помощью таких понятий, как: ток, напряжение, сопротивление, мощность и электродвижущая сила.

Вообще совокупность электротехнических устройств, состоящая из соответствующим образом соединённых источников и приёмников электрической энергии, предназначенных для генерации, передачи, распределения и преобразования электрической энергии принято рассматривать, как электрическую цепь.

Электрическая цепь состоит из отдельных частей (устройств), которые выполняют определённые функции и называются элементами цепи.

Понятно, что основные элементы цепи – это источники и приёмники электрической энергии.

Электротехнические устройства, которые производят электрическую энергию, называют источниками или генераторами электрической энергии, а устройства, которые потребляют её – потребителями или приёмниками электрической энергии.

Итак, вспомним определение: устройство, которое преобразует какую-либо энергию (механическую, химическую, тепловую или световую) в электрическую, называют источником.

Примерами источников электроэнергии служат гальванические элементы, аккумуляторы, генераторы и многие другие устройства.

Можно даже сказать, что в быту (то есть дома) источниками электрической энергии являются обыкновенные розетки, куда мы подключаем чайники, компьютеры, стиральные машинки и так далее.

Понятно, что основное назначение источников – это питание потребителей электроэнергией.

Все источники энергии называют активными элементами. Они бывают постоянного и переменного тока. Однако их параметры аналогичны.

Как мы уже знаем, источник вырабатывает электрическую энергию за счёт действия каких-либо внешних сил.

При этом в результате действия внешней силы каждый единичный электрический заряд при движении внутри источника получает некоторое количество энергии.

Величина энергии, которую приобретает единичный электрический заряд внутри источника от внешних сил, называется электродвижущей силой источника (или коротко ЭДС). Единица измерения электродвижущей силы источника – вольт.

Рабочее напряжение и мощность электрогенераторов, как правило, указывают на их корпусе. Так, например, на корпусе гальванических элементов обозначают их начальную электродвижущую силу.

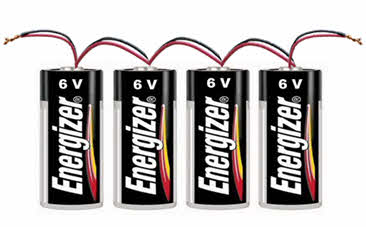

Если получается так, что для питания нагрузки необходимо напряжение или ток, которые превышают соответствующие величины одного гальванического элемента, то из них собирают батарею. Причём, элементы, соединённые в батарею, должны иметь одинаковые типы, электродвижущую силу и внутреннее сопротивление.

Наверняка вы слышали такое словосочетание, как короткое замыкание. Все, конечно, представляют себе, что это за явление, но не каждый может объяснить.

Давайте попробуем разобраться.

Итак, если соединить проводом электроды источника тока, получим как раз-таки то, что и называется режимом короткого замыкания.

При большой мощности источника сила тока в режиме короткого замыкания достигает очень большой величины, что приводит к выделению большого количества тепла внутри электромеханического генератора и разрушению в нём обмоток. Причём сила тока может стать настолько велика, что провод, который замыкает электроды источника, начнёт раскаляться и даже плавиться.

Ток короткого замыкания очень опасен, так как может повредить всё: и источник электрической энергии, и потребитель, и даже соединительные провода.

В свою очередь, перегрев соединительных проводов может привести к их возгоранию и пожару.

Поэтому при питании устройств от мощных источников в потребителе почти всегда вводят защиту от короткого замыкания. Которое, кстати, может произойти внезапно, например, из-за аварий устройств, ошибок людей и ударов молний.

Самая простая защита от разрушительных последствий короткого замыкания — это плавкий предохранитель. Как правило, такое устройство устанавливают для защиты квартирной электропроводки и бытовых электроприборов.

Плавкий предохранитель представляет собой тонкую проволоку из легкоплавкого металла, которая вставлена в стеклянную либо керамическую трубку. При малейших отклонениях в работе электрической цепи, например, увеличение силы тока выше допустимого значения, проволока нагревается и расплавляется. При этом происходит размыкание электрической цепи.

Более сложной защитой от разрушительных последствий короткого замыкания является использование различных автоматов защиты сети. Примером таких автоматов служит автоматический выключатель.

Главная функция автоматического выключателя – защита проводов и кабелей от перегрузки и короткого замыкания.

Данный прибор представляет собой устройство, которое регулирует подачу тока в цепи. Действует автоматический выключатель при помощи встроенного прибора, фиксирующего изменение напряжения, частоты и силы тока. Так, например, если сеть перегружается, срабатывает тепловое реле, и автомат выключается. Скорость, с которой это происходит – минимальна. Поэтому применение автоматического выключателя гарантирует безопасное использование нескольких бытовых электроприборов одновременно и сложного оборудования на производстве.

В отличие от плавкого предохранителя, который можно использовать только однократно, автоматические выключатели предназначены для многоразовой защиты электрических установок от перегрузок и коротких замыканий.

Параметром устройств защиты является максимально допустимая мощность, которая в этом случае задаётся в виде допустимой силы рабочего тока. Величину силы тока, как правило, указывают на корпусе или контактах предохранителей.

В случае перегорания плавкой вставки в предохранителе, её следует заменить на аналогичную с точно такой же величиной допустимого тока.

Заменять плавкую вставку на вставку с большей силой тока очень опасно, так как это может привести к перегрузке электрической сети и возгоранию проводов и других элементов.

Мы с вами уже выяснили, что источник электроэнергии предоставляет потребителю энергию с определёнными параметрами. Эти параметры обязательно должны соответствовать параметрам потребителя, иначе потребитель не будет работать и в скором времени выйдет из строя.

Это говорит о том, что рабочее напряжение потребителя должно соответствовать рабочему напряжению источника, а мощность, потребляемая потребителем, не должна превышать его допустимой мощности.

Например, если подключить электроприбор, который рассчитан на напряжение 220 В, в электрическую сеть с напряжением 127 В, то он не сможет работать из-за недостатка энергии.

И наоборот, если в электрическую сеть с напряжением 220 В подключить электроприбор, который рассчитан на 127 В, то он также не сможет работать. Но уже по другой причине: электроприбор будет получать от источника слишком большую энергию, что может привести к его поломке.

В лучшем случае сработают предохранители, защищающие его от возникшей перегрузки, однако электроприбор при этом всё равно не сможет работать.

Итоги урока

На этом уроке мы с вами обсудили некоторые из параметров источников электроэнергии. Узнали, что называют электродвижущей силой источника. Поговорили о таком опасном явлении, как короткое замыкание. Узнали, в результате чего оно возникает, и какие устройства помогают с ним бороться.
