Устройство увеличительных приборов

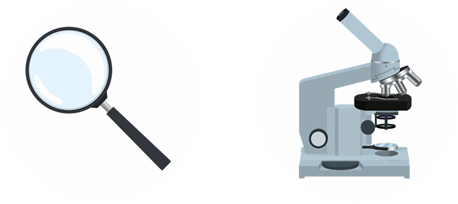

Все живые организмы состоят из клеток. Однако об этом люди узнали не сразу так как клетки очень маленькие и увидеть их можно только в увеличительные приборы. Сегодня на уроке вы с ними познакомитесь. Это лупа и, микроскоп.

В 1250 году английский философ и естествоиспытатель англичанин Роджер Бекон изобрёл лупу.

Разглядывание различных предметов в лупу было очень увлекательным занятием. Вдруг увидеть во всех подробностях какое-нибудь зёрнышко или ножку какого-либо жучка!

Лупа ― это самый простой увеличительный прибор. Главная его часть ― увеличительное стекло, выпуклое с двух сторон и вставленное в оправу.

Лупы бывают ручные и штативные.

Ручная лупа увеличивает предметы в 2―20 раз. При работе её берут за рукоятку и приближают к предмету на такое расстояние, при котором изображение предмета наиболее чётко.

Штативная лупа увеличивает предметы в 10―25 раз. В её основу вставлены два увеличительных стекла, укреплённых на подставке ― штативе. К штативу прикреплён предметный столик с отверстием и зеркалом.

Любители оптики, усердно занимавшиеся изучением изображений, получающихся с помощью зеркал и линз, конечно, не могли не натолкнуться на мысль соединять несколько зеркал и линз, чтобы получать изображения. Из таких комбинаций постепенно получались труба и микроскоп.

С открытием микроскопа в науке произошли кардинальные изменения. Если при помощи лупы можно было рассмотреть только форму клеток, то при помощи микроскопа можно изучить их строение.

Микроскоп ─ это оптический прибор, который позволяет получить обратное изображение изучаемого объекта и рассмотреть мелкие детали его строения, размеры которых лежат за пределами разрешающей способности глаза.

Микроскоп от греческих слов «микрос» ― малый и «скопео» ― смотрю.

Микроскоп также изобрели не сразу. История микроскопии очень интересна, её вы можете изучить самостоятельно.

Световой микроскоп, с которым вы будете работать в школе, может увеличивать изображения предметов до 3600 раз.

Микроскопы открывают крохотные миры. С их помощью можно увидеть невероятный мир, существующий на клеточном уровне.

Итак, давайте возьмём микроскоп и изучим его строение. Запомните, что микроскоп необходимо брать одновременно и за штатив, и за подставку.

Во время переноски микроскопа нельзя его трясти, наклонять и небрежно ставить на стол! Дело в том, что у микроскопа есть немало хрупких частей, которые могут выпасть и разбиться.

Теперь давайте рассмотрим строение микроскопа.

Основание микроскопа ─ подставка.

К нему крепится штатив. Штатив подвижен и за счёт движения макровинта мы его можем и поднимать, и опускать.

В основание встроен микровинт. С его помощью также можно или поднимать, или опускать штатив, но движения микровинта более мелкие.

Микровинт служит для незначительного перемещения тубусодержателя, а следовательно, и объектива на расстояния, измеряемые микрометрами.

К основанию пристроен предметный столик. Сюда размещается препарат. То есть объект для изучения.

Препарат можно зажимать с помощь зажима. При необходимости зажим можно снять.

Под предметным столиком располагается конденсор, или оптическая система.

Конденсор можно также и опускать, и поднимать при помощи винта конденсора.

Снизу в состав конденсора входит линза.

Над линзой располагается светофильтр. Он может быть матовым белым или синим, фиолетовым. Светофильтр уменьшает освещённость объекта. Им пользуются редко. Часто его отодвигают в сторону.

Под конденсером располагается зеркало. Оно служит для направления света через конденсор и отверстие предметного столика на объект.

Зеркало имеет две поверхности: плоскую и вогнутую. В лабораториях с рассеянным светом используют вогнутое зеркало.

На штативе располагается револьвер.

Он предназначен для быстрой смены объективов, которые ввинчиваются в его гнезда.

Повороты револьвера позволяют менять объективы и увеличение.

Над револьвером располагается тубус ― зрительная трубка, в которую вставлены увеличительные стекла (линзы).

Его можно поворачивать с помощью винта крепления тубуса. Слегка ослабив этот винт, мы можем показать соседу, то, что наблюдаем в микроскоп.

В тубус встраивается окуляр. (от латинского слова «окулус» ― глаз).

Окуляр — это элемент оптической системы, обращённый к глазу наблюдателя, который предназначен для рассматривания изображения.

Окуляры могут иметь различные увеличения. И если мы хотим изменить увеличение изображения, то можем поставить другой окуляр.

А сейчас посмотрим, как пользоваться микроскопом.

Работать с ним следует сидя.  Но прежде аккуратно поставьте микроскоп на ровную поверхность стола. Так, чтобы от края стола было примерно 5―10 см.

Осмотрите его на наличие всех комплектующих.

Затем возьмите чистую марлю и протрите объектив и окуляр от пыли.

Для того что бы перевести микроскоп в рабочее положение, поверните макровинт на себя, так чтобы наименьший из объективов, поднялся на 1 см относительно предметного столика.

Теперь необходимо настроить свет.

Можно пользоваться естественным освещением. Тогда желательно, чтобы стол с микроскопом находился у окна.

Смотрим в окуляр. Используя зеркало направляем пучок света в поле зрения. Так, чтобы было видно яркое световое пятно.

Если вы работаете в плохо освещённом помещении ― можно использовать настольную лампу.

Теперь следует отрегулировать тубус, так чтобы было удобно, и закрепить его при помощи винта крепления.

Помните, что все действия по отношению к микроскопу должны быть неспешными и аккуратными.

И только тогда, когда микроскоп будет готов к работе, можно взять микропрепарат.

Микропрепарат — это предметное стекло с расположенным на нём объектом, подготовленным для исследования под микроскопом. Сверху объект обычно накрывается тонким покровным стеклом.

Препараты бывают фиксированные (постоянные) и временные.

Готовые фиксированные препараты храниться в специальных коробках ― планшетах.

Препарат необходимо брать аккуратно за края предметного стекла чтобы отпечатки ваших пальцев не оставили на нём следа. Иначе из-за следов ухудшится изображение.

На фиксированном постоянном препарате располагается объект исследования, накрытый покровным стеклом, заключённый в канадский бальзам или другую прозрачную твердеющую среду.

Рядом имеется бирка с названием препарата.

Постоянные препараты могут сохраняться без изменений многие десятилетия.

Поместим препарат на предметный столик так, чтобы объект исследования оказался в поле зрения. Укрепим его при помощи зажима осторожно с краю.

Начинать работу с микроскопом необходимо всегда с объектива малого увеличения.

Смотря в окуляр, поднимаем объектив с помощью макровинта на себя. Делать это нужно очень медленно. Не спеша. До появления изображения.

Теперь можно поправить предметное стекло так чтобы в центре был необходимый объект для изучения.

Но передвигать микропрепарат следует не руками, а при помощи винтов, расположенных под предметным столиком.

Теперь при помощи микровинта мы можем чётче сфокусировать изображение.

На данном этапе, для того чтобы лучше рассмотреть объект можно перевести изображение на большее увеличение.

Всегда следует помнить, что сначала нужно поставить выбранный участок в центр поля зрения микроскопа при малом увеличении, а уже потом переводить на большое увеличение.

При этом важно помнить, что другие объективы с большей кратностью…больше, и если мы будем прокручивать револьвер, то они могут поцарапать наш препарат. Поэтому нужно аккуратно прокручивать револьвер до щелчка. При этом левой рукой мы придерживаем микроскоп за основание, а правой рукой вращаем револьверную головку по часовой стрелке.

Микровинтом регулируется чёткость изображения.

С помощью конденсора и диафрагмы регулируется освещение поля зрения. Производится исследование объекта при «большом» увеличении.

Если вы допустите неосторожность и провернёте макровинт от себя, то объектив расколет препарат, и он станет уже непригодным для дальнейшей работы.

Поэтому помним: для того чтобы приподнять штатив, необходимо поворачивать макровинт на себя.

Итак, мы рассмотрели изучаемые объекты.

Теперь необходимо убрать препарат и привести микроскоп в нерабочее состояние.

Однако следует помнить, что из-под большого увеличения вынимать препарат нельзя.

Поэтому переведём микроскоп обратно на меньшее увеличение. И только тогда мы можем убрать препарат с предметного столика.

Если это постоянный препарат, то кладём его обратно в планшет.

Временные микропрепараты можно выбросить, а предметное и покровное стекла помыть и положить сушиться.

Если микроскоп нам больше не понадобиться ― то нужно привести его в порядок.

Возьмите чистую марлю и протрите все части микроскопа.

Теперь приведём микроскоп в нерабочее положение. Для этого необходимо вернуть тубус в исходное положение параллельно штативу. Закрепить его так. Опустить штатив при помощи макровинта с самым маленьким объективом вниз.

А теперь поставьте микроскоп в шкаф для хранения. И не забудьте убрать своё рабочее место.
