ВходГеометрическое черчение
Список вопросов теста
Вопрос 1
Где указывается масштаб чертежа?
Варианты ответов
- В левом верхнем углу чертежа
- Над основной надписью чертежа
- На свободном поле чертежа
- В основной надписи чертежа
Вопрос 2
Формат листов бумаги определяется...
Варианты ответов
- Любыми произвольными размерами, по которым вырезан лист
- Размерами внешней рамки чертежа
- Размерами листа по длине
Вопрос 3
Штрихпунктирная линия применяется для изображения …
Варианты ответов
- Линий невидимого контура
- Линий обрыва
- Осевых и центровых линий
- Линий сечения
Вопрос 4
Волнистая линия применяется для изображения …
Варианты ответов
- Линий невидимого контура
- Линий обрыва
- Осевых и центровых линий
- Линий сечения
Вопрос 5
Размер шрифта определяется …
Варианты ответов
- Высотой строчных букв в миллиметрах
- Высотой прописных букв в миллиметрах
- Толщиной линии шрифта
- Шириной прописной буквы А, в миллиметрах
Вопрос 6
ГОСТ устанавливает следующие размеры шрифтов в миллиметрах:
Варианты ответов
- 1; 2; 3; 4; 5; 6; 7; 8; 9; 10......
- 1,5; 2,5; 3,5; 4,5; 5,5; 6,5......
- 1,8; 2,5; 3,5; 5; 7; 10; 14; 20......
Вопрос 7
В соответствии с ГОСТ 2.304-81 шрифты типа А и Б могут выполняются...
Варианты ответов
- Только с наклоном около 75 градусов
- Без наклона и с наклоном около 75 градусов
- Без наклона и с наклоном около 115 градусов
- Только без наклона
Вопрос 8
«Технические требования» на чертеже рекомендуется располагать...
Варианты ответов
- Слева от основной надписи
- В правом верхнем углу формата
- В левом верхнем углу формата
- Над основной надписью
Вопрос 9
В каких единицах измерения указываются линейные и угловые размеры на чертежах?
Варианты ответов
- В микронах и секундах
- В метрах, минутах и секундах
- В сантиметрах, градусах и минутах
- В миллиметрах, градусах, минутах и секундах
Вопрос 10
На каком расстоянии от контура изображения рекомендуется проводить размерные линии?
Варианты ответов
- 10 мм
- 5 мм
- 8 мм
- 6
Вопрос 11

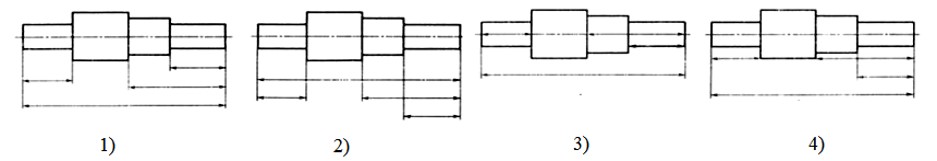

На рисунке показаны правильные и ошибочные расположения размерных линий.
Определите, под каким номером обозначен правильный чертеж?
Варианты ответов
- Правильный вариант ответа №1
- Правильный вариант ответа №2
- Правильный вариант ответа №3
- Правильный вариант ответа №4
Вопрос 12

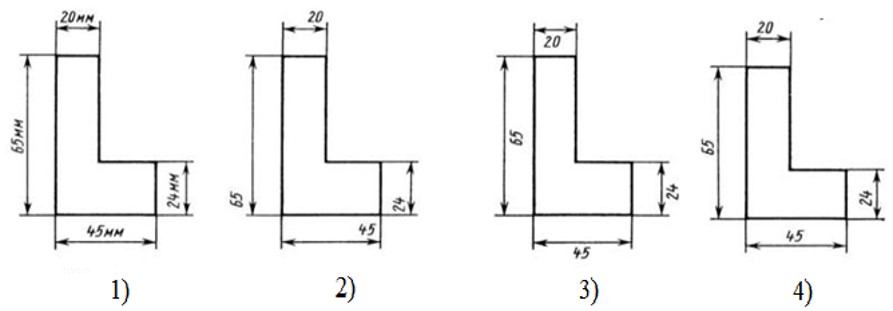

Определите, на каком чертеже правильно записаны размерные числа.
Варианты ответов
- Правильный вариант ответа №1
- Правильный вариант ответа №2
- Правильный вариант ответа №3
- Правильный вариант ответа №4
Вопрос 13
Многогранник, одна из граней которого (основание) — произвольный многоугольник, а остальные грани (боковые грани) — треугольники, имеющие общую вершину, называется...
Варианты ответов
- Пирамида
- Параллелепипед
- Куб
- Призма
