ДЗ №20 Электрические цепи

Автор скрыт

10.04.2023. Тест. Физика, 8 класс

Внимание! Все тесты в этом разделе разработаны пользователями сайта для собственного использования. Администрация сайта не проверяет возможные ошибки, которые могут встретиться в тестах.

ДЗ №20 Электрические цепиДЗ №20 Электрические цепи

Система оценки: 5 балльная

Список вопросов теста

Вопрос 1

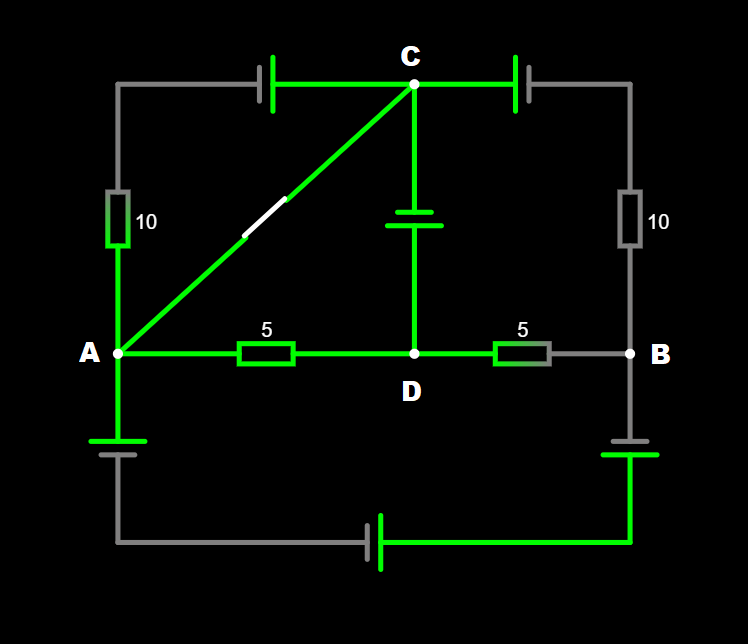

Все источники напряжения в цепи - идеальные и имеют ЭДС 5 В каждый. Сопротивления резисторов указаны на рисунке. Определите разность потенциалов между точкой A и C. Ответ выразить в Вольтах и округлить до целого числа.

Вопрос 2

Используя условие предыдущей задачи определите силу тока, который течет по участку DB. Ответ выразить в Амперах и округлить до целого числа

Вопрос 3

Используя условие первой задачи, определите ток, который течет через участок AD. Ответ выразить в амперах и округлить до целого числа.

Вопрос 4

Используя условие первой задачи определить разность потенциалов между точками С и B. Ответ выразить в Вольтах и округлить до целого числа.

Вопрос 5

Используя условие первой задачи определить разность потенциалов между точками C и D. Ответ выразить в вольтах и округлить до целого числа.

Вопрос 6

Используя условие первой задачи определите какой ток будет течь через участок CD, если ключ соединяющий точки AC разомкнуть. Ответ дать в амперах и округлить до десятых.

Вопрос 7

Используя условие первой задачи определите какой ток будет течь через участок AD, если ключ соединяющий точки AC разомкнуть. Ответ дать в амперах и округлить до сотых.

Вопрос 8

Используя условие первой задачи определите какой ток будет течь через участок DB, если ключ соединяющий точки AC разомкнуть. Ответ дать в амперах и округлить до сотых.
