Устройства визуального отображения данных

В презентация рассматриваются вопросы:

•  видеокарта - виды, особенности, история развития;
• графический процессор;
• видеоконтроллер;
• видеопамять;
• цифро-аналоговый преобразователь;
• видеодрайвер;
• ширина шины памяти
• объем видеопамяти
• частоты ядра и памяти
• текстурная и пиксельная скорость заполнения
• выводы карты

Видеокарта (графическая плата, графическая карта, видеоадаптер, графический адаптер) - устройство, преобразующее графический образ, хранящийся как содержимое памяти компьютера или самого адаптера, в иную форму, предназначенную для дальнейшего вывода на экран монитора.

Графический ускоритель (graphics accelerator) -  это видеоадаптеры, которые производят выполнение некоторых графических функций на аппаратном уровне.

Графический процессор (Graphics processing unit — графическое процессорное устройство) — занимается расчётами выводимого изображения, освобождая от этой обязанности центральный процессор, производит расчёты для обработки команд трёхмерной графики.

Видеоконтроллер  отвечает за формирование изображения в видеопамяти, даёт команды RAMDAC (ЦАП) на формирование сигналов развёртки для монитора и осуществляет обработку запросов центрального процессора.

Видеопамять  выполняет роль кадрового буфера, в котором хранится изображение, генерируемое и постоянно изменяемое графическим процессором и выводимое на экран монитора.

Цифро-аналоговый преобразователь (ЦАП) служит для преобразования изображения, формируемого видеоконтроллером, в уровни интенсивности цвета, подаваемые на аналоговый монитор.

Видео-ПЗУ (Video ROM) — постоянное запоминающее устройство, в которое записаны видео-BIOS, экранные шрифты, служебные таблицы и т. п.

Устройства визуального отображения данных

Колесникова М.С.

Самара 2012

Видеокарта

Видеокарта (графическая плата, графическая карта, видеоадаптер, графический адаптер) - устройство, преобразующее графический образ, хранящийся как содержимое памяти компьютера или самого адаптера, в иную форму, предназначенную для дальнейшего вывода на экран монитора.

Видеокарты

• Бюджетные (офисные).
• Игровые (геймерские).
• Профессиональные.

История

Monochrome Display Adapter (MDA)

1981 г.

Hercules Graphics Controller (HGC)

1982 г.

Color Graphics Adapter (CGA)

Enhanced Graphics Adapter (EGA)

История

Multicolor Graphics Adapter  (MCGA)

Video Graphics Array

Super VGA

(VGA)

(SVGA)

SVGA воспринимается как фактический стандарт видеоадаптера где-то с середины 1992 года.

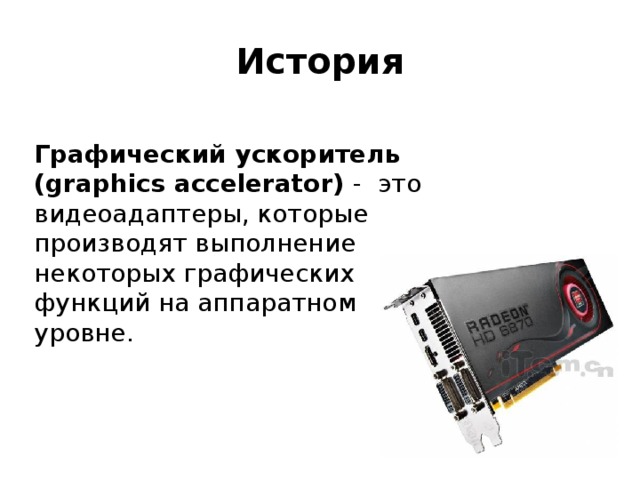

История

Графический ускоритель (graphics accelerator) - это видеоадаптеры, которые производят выполнение некоторых графических функций на аппаратном уровне.

Графический процессор

Видеоконтроллер

Видеопамять

ЦАП

Видео-ПЗУ

Система охлаждения

Устройство

Графический процессор

Графический процессор (Graphics processing unit — графическое процессорное устройство)  — занимается расчётами выводимого изображения, освобождая от этой обязанности центральный процессор, производит расчёты для обработки команд трёхмерной графики.

Видеоконтроллер

Видеоконтроллер   отвечает за формирование изображения в видеопамяти, даёт команды RAMDAC (ЦАП) на формирование сигналов развёртки для монитора и осуществляет обработку запросов центрального процессора.

Видеопамять

Видеопамять   выполняет роль кадрового буфера, в котором хранится изображение, генерируемое и постоянно изменяемое графическим процессором и выводимое на экран монитора.

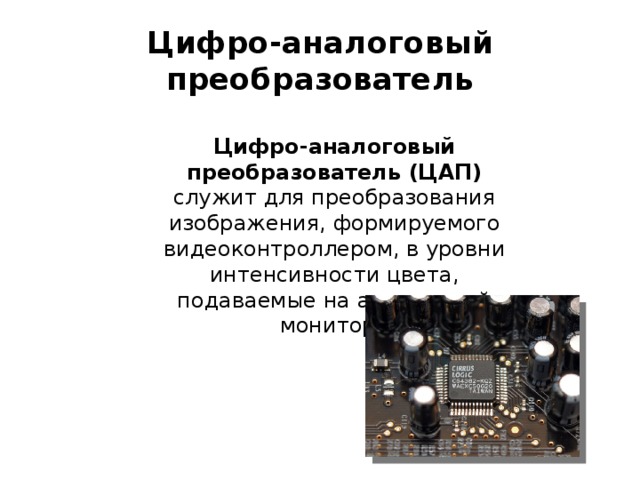

Цифро-аналоговый преобразователь

Цифро-аналоговый преобразователь (ЦАП) служит для преобразования изображения, формируемого видеоконтроллером, в уровни интенсивности цвета, подаваемые на аналоговый монитор.

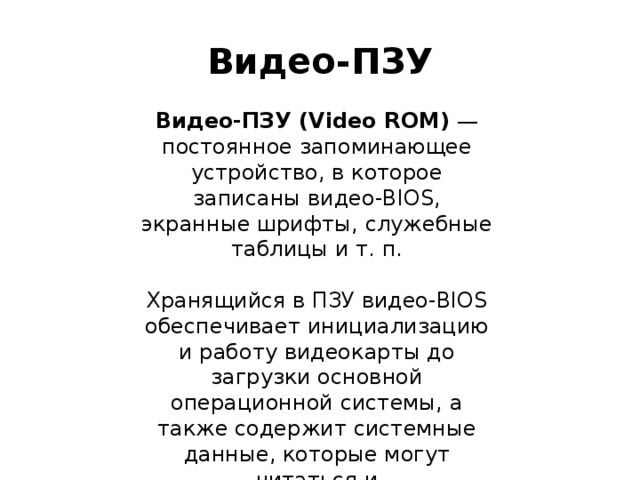

Видео-ПЗУ

Видео-ПЗУ (Video ROM)  — постоянное запоминающее устройство, в которое записаны видео-BIOS, экранные шрифты, служебные таблицы и т. п.

Хранящийся в ПЗУ видео-BIOS обеспечивает инициализацию и работу видеокарты до загрузки основной операционной системы, а также содержит системные данные, которые могут читаться и интерпретироваться видеодрайвером в процессе работы.

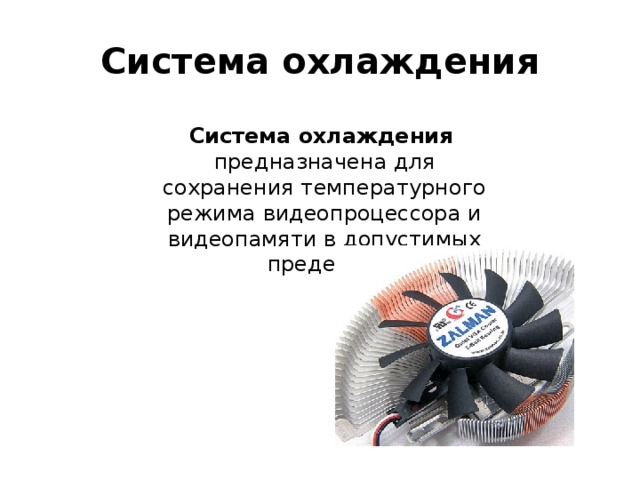

Система охлаждения

Система охлаждения   предназначена для сохранения температурного режима видеопроцессора и видеопамяти в допустимых пределах.

Видеодрайвер

Видеодрайвер  — специальное программное обеспечения, поставляемое производителем видеокарты и загружаемое в процессе запуска операционной системы.

Ширина шины памяти

Объем видеопамяти

Частоты ядра и памяти

Текстурная и пиксельная скорость заполнения

Выводы карты

Характеристики

Ширина шины памяти

Ширина шины памяти , измеряется в битах — количество бит информации, передаваемой за такт.

В современных видеокартах ширина шины памяти составляет:

для бюджетных видеокарт - 64 или 128 бит; для карт среднего уровня - 128 или 256 бит; для самых дорогих видеокарт - от 256 до 512 бит.

Характеристики видеокарты

Объём видеопамяти , измеряется в мегабайтах — объём собственной оперативной памяти видеокарты.

Частоты ядра и памяти  — измеряются в мегагерцах, чем больше, тем быстрее видеокарта будет обрабатывать информацию.

Текстурная и пиксельная скорость заполнения , измеряется в млн. пикселов в секунду, показывает количество выводимой информации в единицу времени.

Выводы карты

В настоящее время платы оснащают разъёмами DVI или HDMI, либо Display Port в количестве от одного до трех.

DVI

HDMI

Mini Display Port

DirectX 7

DirectX 8

DirectX 9

DirectX 10

DirectX 10.1

DirectX 11

3D-ускорители

- это специальная плата, вставляемая в слот расширения компьютера, которая позволяет улучшить качество и скорость графики, в основном, в играх.

Поколения

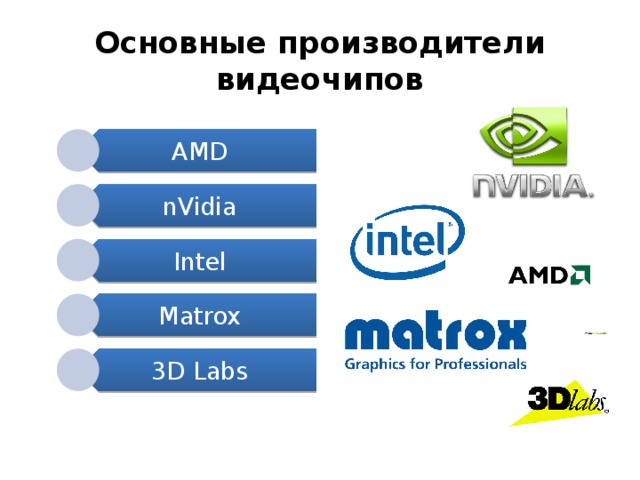

AMD

nVidia

Intel

Matrox

3D Labs

Основные производители видеочипов
