Штангенрейсмас -измерительный инструмент

Презентация на тему: Штангенрейсмас

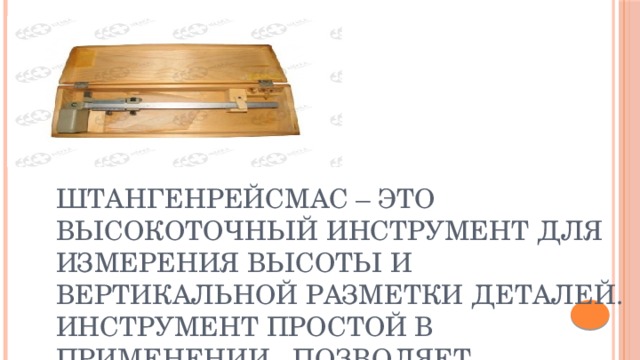

Штангенрейсмас – это высокоточный инструмент для измерения высоты и вертикальной разметки деталей. Инструмент простой в применении, позволяет производить измерения и разметку с точностью до 0,05 мм без наличия специальных знаний и навыков.

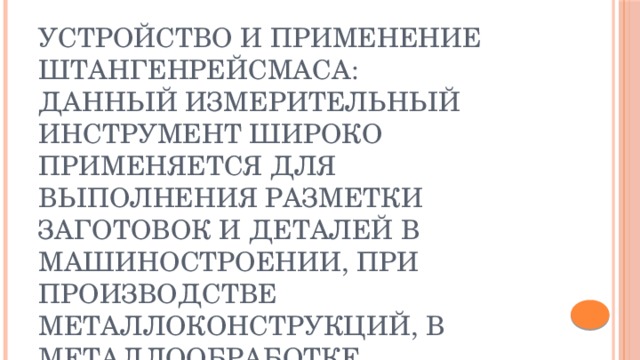

Устройство и применение штангенрейсмаса: Данный измерительный инструмент широко применяется для выполнения разметки заготовок и деталей в машиностроении, при производстве металлоконструкций, в металлообработке, ремонтных и сборочных операциях. Также областью применения штангенрейсмасов является и точное определение высоты деталей размещенной на разметочной плите.

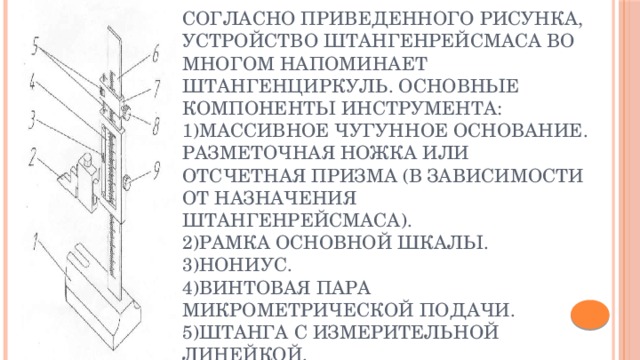

Согласно приведенного рисунка, устройство штангенрейсмаса во многом напоминает штангенциркуль. Основные компоненты инструмента: 1)Массивное чугунное основание. Разметочная ножка или отсчетная призма (в зависимости от назначения штангенрейсмаса). 2)Рамка основной шкалы. 3)Нониус. 4)Винтовая пара микрометрической подачи. 5)Штанга с измерительной линейкой. 6)Рамка микрометрической подачи. 7)Фиксатор рамки микрометрической подачи. 8)Фиксатор основной рамки .

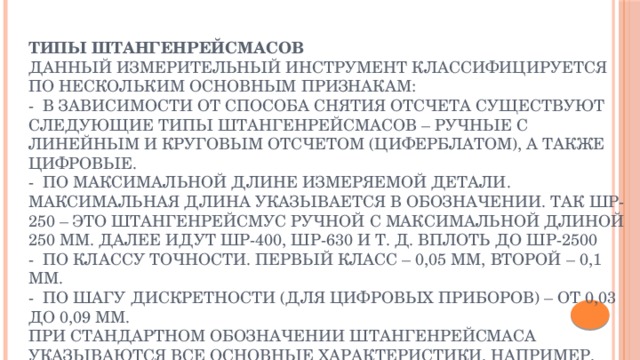

Типы штангенрейсмасов Данный измерительный инструмент классифицируется по нескольким основным признакам: - В зависимости от способа снятия отсчета существуют следующие типы штангенрейсмасов – ручные с линейным и круговым отсчетом (циферблатом), а также цифровые. - По максимальной длине измеряемой детали. Максимальная длина указывается в обозначении. Так ШР-250 – это штангенрейсмус ручной с максимальной длиной 250 мм. Далее идут ШР-400, ШР-630 и т. д. вплоть до ШР-2500  - По классу точности. Первый класс – 0,05 мм, второй – 0,1 мм.  - По шагу дискретности (для цифровых приборов) – от 0,03 до 0,09 мм. При стандартном обозначении штангенрейсмаса указываются все основные характеристики. Например, ручной измерительный прибор с максимальной длиной измерений 250 мм и точностью 0,05 мм. обозначается как штангенрейсмас ШР-250-0,05 ГОСТ 164-90.

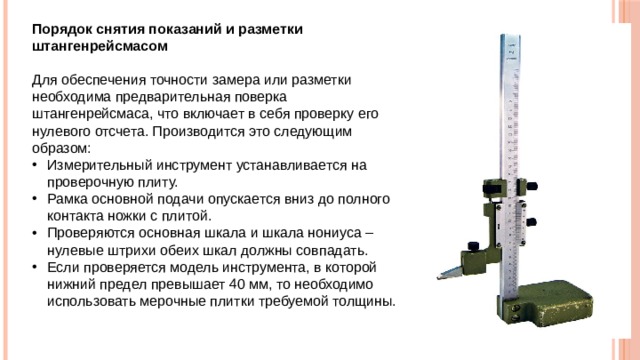

Порядок снятия показаний и разметки штангенрейсмасом

Для обеспечения точности замера или разметки необходима предварительная поверка штангенрейсмаса, что включает в себя проверку его нулевого отсчета. Производится это следующим образом:

• Измерительный инструмент устанавливается на проверочную плиту.
• Рамка основной подачи опускается вниз до полного контакта ножки с плитой.
• Проверяются основная шкала и шкала нониуса – нулевые штрихи обеих шкал должны совпадать.
• Если проверяется модель инструмента, в которой нижний предел превышает 40 мм, то необходимо использовать мерочные плитки требуемой толщины.
