Учебная дисциплина: схемотехника Руководитель: Дудко А.В. Выполнил: студент группы 17БСТ(бп)ИДМБ Драгун Кристина Дешифраторы

Учебная дисциплина: схемотехника

Руководитель: Дудко А.В.

Выполнил: студент группы 17БСТ(бп)ИДМБ Драгун Кристина

Дешифраторы

Дешифраторы  Дешифратором  называется комбинационная схема с несколькими входами и выходами, преобразующая код, подаваемый на входы, в сигнал на одном из выходов (так называемый унарный код ). Если на входы дешифратора подаются двоичные переменные, то на одном из выходов дешифратора вырабатывается сигнал 1, а на остальных выходах сохраняются нули.

Дешифраторы

  • Дешифратором называется комбинационная схема с несколькими входами и выходами, преобразующая код, подаваемый на входы, в сигнал на одном из выходов (так называемый унарный код ).
  • Если на входы дешифратора подаются двоичные переменные, то на одном из выходов дешифратора вырабатывается сигнал 1, а на остальных выходах сохраняются нули.
Дешифраторы Число входов и выходов в так называемом полном дешифраторе связано соотношением m=2 n , где n — число входов, а m — число выходов. Если в работе дешифратора используется неполное число выходов , то такой дешифратор называется неполным. Так, например, дешифратор, имеющий 4 входа и 16 выходов, будет полным, а если бы выходов было только 10, то он являлся бы неполным.

Дешифраторы

  • Число входов и выходов в так называемом полном дешифраторе связано соотношением
  • m=2 n , где n — число входов, а m — число выходов.
  • Если в работе дешифратора используется неполное число выходов , то такой дешифратор называется неполным. Так, например, дешифратор, имеющий 4 входа и 16 выходов, будет полным, а если бы выходов было только 10, то он являлся бы неполным.
Дешифраторы  На выходах дешифратора вырабатываются значения булевых функций соответственно: F0=!Xn * !Xn-1*…………* !X3 * !X2 *!X1 ; F1=!Xn * !Xn-1*………….* !X3 * !X2 * X1 ; F2=!Xn * !Xn-1*………….* !X3 * X2 * !X1 ; F3=!Xn * !Xn-1*………….* !X3 * X2 * X1 ; F4=!Xn * !Xn-1*………….* X3 * !X2 * !X1.

Дешифраторы

  • На выходах дешифратора вырабатываются значения булевых функций соответственно:
  • F0=!Xn * !Xn-1*…………* !X3 * !X2 *!X1 ;
  • F1=!Xn * !Xn-1*………….* !X3 * !X2 * X1 ;
  • F2=!Xn * !Xn-1*………….* !X3 * X2 * !X1 ;
  • F3=!Xn * !Xn-1*………….* !X3 * X2 * X1 ;
  • F4=!Xn * !Xn-1*………….* X3 * !X2 * !X1.
Составление комбинационной схемы дешифратора

Составление комбинационной схемы дешифратора

Условно-графическое обозначение (УГО) дешифратора

Условно-графическое обозначение (УГО) дешифратора

Условно-графическое обозначение дешифратора

Условно-графическое обозначение дешифратора

Вход разрешения в схеме дешифратора  В схеме дешифратора может быть организован дополнительный вход для сигнала разрешения Е . При Е=0 дешифратор не работает даже при наличии кода на его входах, а при Е=1 работает как обычный линейный дешифратор. Такого вида схемы выпускаются в составе комплексов интегральных логических элементов.

Вход разрешения в схеме дешифратора

  • В схеме дешифратора может быть организован дополнительный вход для сигнала разрешения Е . При Е=0 дешифратор не работает даже при наличии кода на его входах, а при Е=1 работает как обычный линейный дешифратор. Такого вида схемы выпускаются в составе комплексов интегральных логических элементов.
Каскадное включение дешифраторов  Из логических элементов, являющихся дешифраторами, можно строить дешифраторы на большее число входов , при этом, как правило, используются дешифраторы с дополнительными входами сигнала разрешения. Каскадное включение таких схем позволяет легко наращивать число дешифрируемых переменных.

Каскадное включение дешифраторов

  • Из логических элементов, являющихся дешифраторами, можно строить дешифраторы на большее число входов , при этом, как правило, используются дешифраторы с дополнительными входами сигнала разрешения. Каскадное включение таких схем позволяет легко наращивать число дешифрируемых переменных.

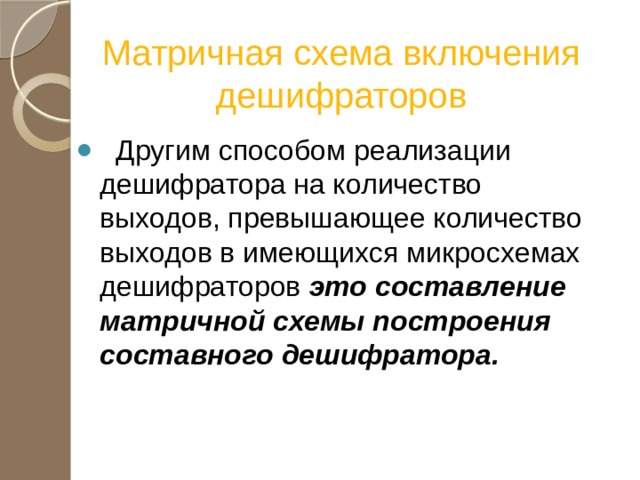

Матричная схема включения дешифраторов  Другим способом реализации дешифратора на количество выходов, превышающее количество выходов в имеющихся микросхемах дешифраторов это составление матричной схемы построения составного дешифратора.

Матричная схема включения дешифраторов

  • Другим способом реализации дешифратора на количество выходов, превышающее количество выходов в имеющихся микросхемах дешифраторов это составление матричной схемы построения составного дешифратора.
Матричная схема включения дешифраторов  В матричной схеме используются два идентичных по размерности дешифратора, выходы одного образуют горизонтальные линии, выходы другого - вертикальные линии. Эти линии составляют матрицу, но не соединяются между собой.

Матричная схема включения дешифраторов

  • В матричной схеме используются два идентичных по размерности дешифратора, выходы одного образуют горизонтальные линии, выходы другого - вертикальные линии. Эти линии составляют матрицу, но не соединяются между собой.

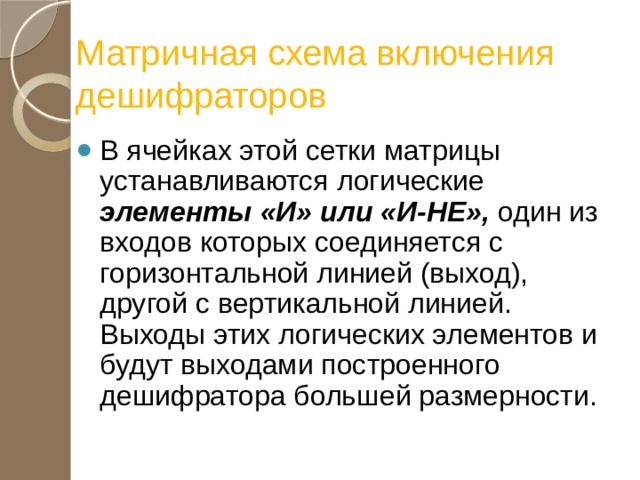

Матричная схема включения дешифраторов В ячейках этой сетки матрицы устанавливаются логические элементы «И» или «И-НЕ», один из входов которых соединяется с горизонтальной линией (выход), другой с вертикальной линией. Выходы этих логических элементов и будут выходами построенного дешифратора большей размерности.

Матричная схема включения дешифраторов

  • В ячейках этой сетки матрицы устанавливаются логические элементы «И» или «И-НЕ», один из входов которых соединяется с горизонтальной линией (выход), другой с вертикальной линией. Выходы этих логических элементов и будут выходами построенного дешифратора большей размерности.
