Презентация "Транспортирующие машины"

ОБОСОБЛЕННОЕ СТРУКТУРНОЕ ПОДРАЗДЕЛЕНИЕ

«АЛЧЕВСКИЙ СТРОИТЕЛЬНЫЙ КОЛЛЕДЖ»

ГОСУДАРСТВЕННОГО ОБРАЗОВАТЕЛЬНОГО УЧРЕЖДЕНИЯ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ

ЛУГАНСКОЙ НАРОДНОЙ РЕСПУБЛИКИ

«ДОНБАССКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ»

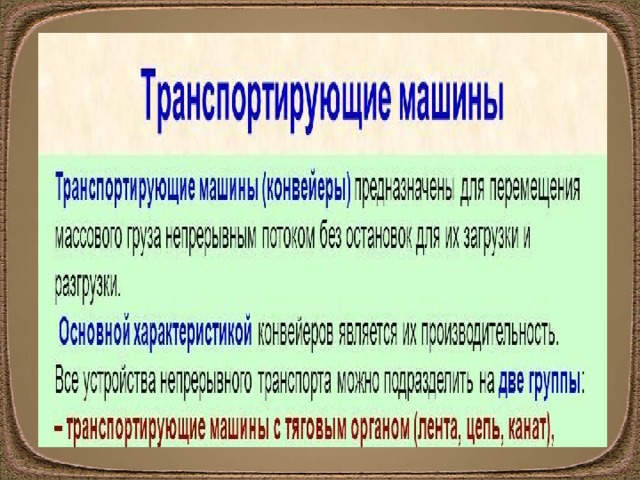

ТРАНСПОРТИРУЮЩИЕ МАШИНЫ

МДК 01.02 Основное оборудование для производства сварных конструкций

Специальность: 22.02.02 Сварочное производство, 2-й год обучения

Разработала: преподаватель высшей категории АСК Дон ГТУ

Шишкина Людмила Николаевна

ТРАНСПОРТИРУЮЩИЕ МАШИНЫ

ТЕМА УРОКА:

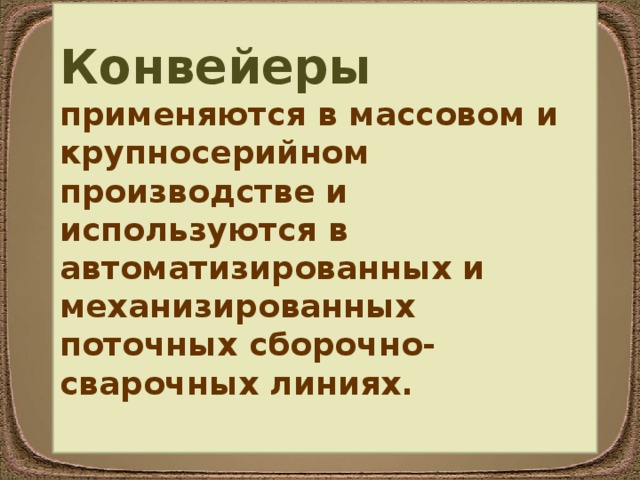

Конвейеры

применяются в массовом и крупносерийном производстве и используются в автоматизированных и механизированных поточных сборочно- сварочных линиях.

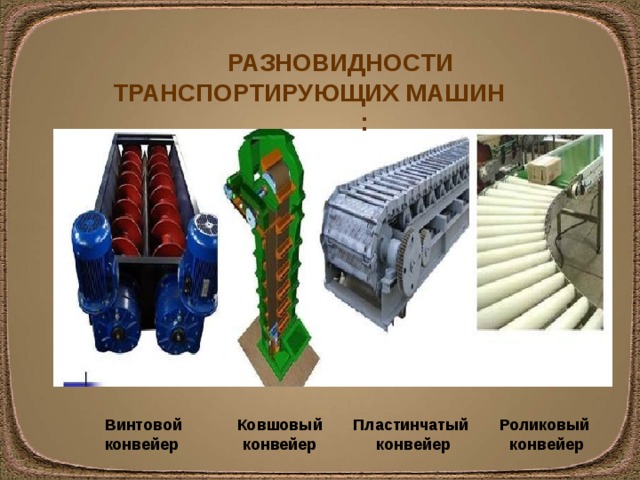

РАЗНОВИДНОСТИ

ТРАНСПОРТИРУЮЩИХ МАШИН :

Винтовой конвейер

Ковшовый

Пластинчатый

Роликовый

конвейер

конвейер

конвейер

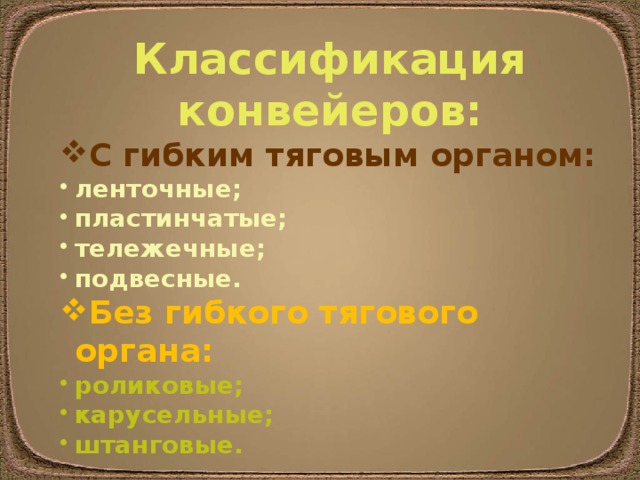

Классификация конвейеров:

• С гибким тяговым органом:

• ленточные;
• пластинчатые;
• тележечные;
• подвесные.

• Без гибкого тягового органа:

• роликовые;
• карусельные;
• штанговые.

КОНВЕЙЕРЫ

С ГИБКИМ

ТЯГОВЫМ ОРГАНОМ

Ленточные конвейеры

Ленточные конвейеры имеют тяговый орган  2,  выполненный в виде бесконечной ленты, являющийся несущим элементом конвейера, приводную станцию, приводящую в движение приводной барабан  1,  натяжную станцию с натяжным хвостовым барабаном 6,  и натяжным устройством 7, поддер­живающих роликов на рабочей ветви ленты  4  и на холостой ветви ленты  8  (в ряде случаев вместо поддерживающих роликов исполь­зуется сплошной деревянный или металлический настил), загрузочное устройство  5  и разгрузочное устройство  3,  отклоняющий барабан 10,  и устройство для очистки ленты  11.  Все элементы конвейера смонтированы на металлической раме 9.

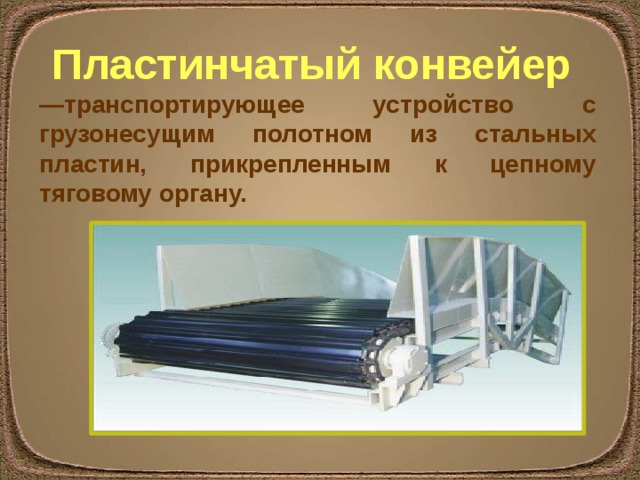

Пластинчатый конвейер

— транспортирующее устройство с грузонесущим полотном из стальных пластин, прикрепленным к цепному тяговому органу.

ТЕЛЕЖЕЧНЫЙ КОНВЕЙЕР

Служит  для непрерывного или периодичного транспортирования штучных грузов в горизонтальной плоскости или с наклоном до 20°. Тяговое усилие передаётся через одну - две цепи  или через грузонесущий элемент - тележку с настилом.

Схема вертикально-замкнутого тележечного конвейера с опрокидывающимися тележками:

1 - тяговый элемент; 2 тележка; 3 - направляющий путь; 4 - натяжное устройство; 5 - привод

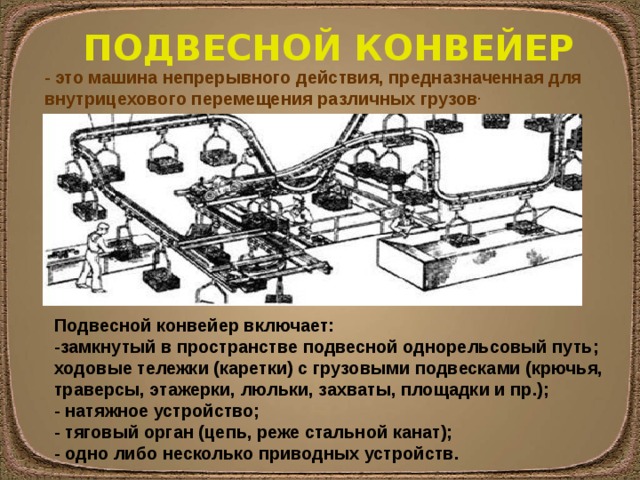

ПОДВЕСНОЙ КОНВЕЙЕР

- это машина непрерывного действия, предназначенная для внутрицехового перемещения различных грузов .

Подвесной конвейер включает:

-замкнутый в пространстве подвесной однорельсовый путь;

ходовые тележки (каретки) с грузовыми подвесками (крючья, траверсы, этажерки, люльки, захваты, площадки и пр.);

- натяжное устройство;

- тяговый орган (цепь, реже стальной канат);

- одно либо несколько приводных устройств.

КОНВЕЙЕРЫ

БЕЗ ГИБКОГО

ТЯГОВОГО ОРГАНА

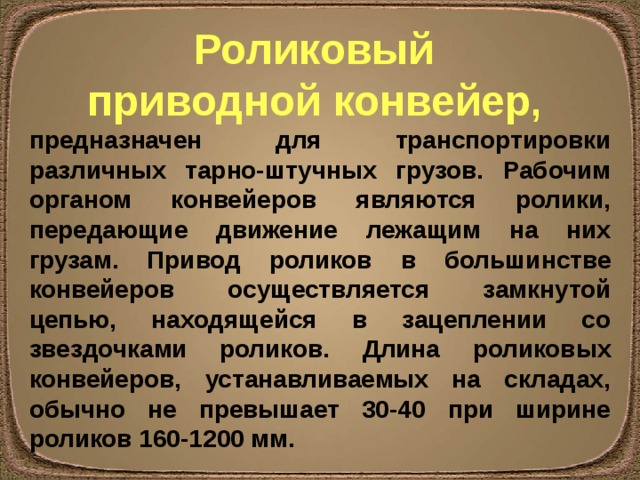

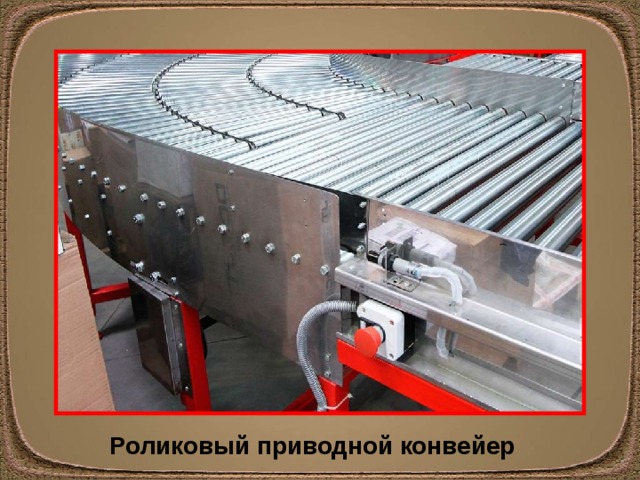

Роликовый

приводной конвейер ,

предназначен для транспортировки различных тарно-штучных грузов. Рабочим органом конвейеров являются ролики, передающие движение лежащим на них грузам. Привод роликов в большинстве конвейеров осуществляется замкнутой цепью, находящейся в зацеплении со звездочками роликов. Длина роликовых конвейеров, устанавливаемых на складах, обычно не превышает 30-40 при ширине роликов 160-1200 мм.

Роликовый приводной конвейер

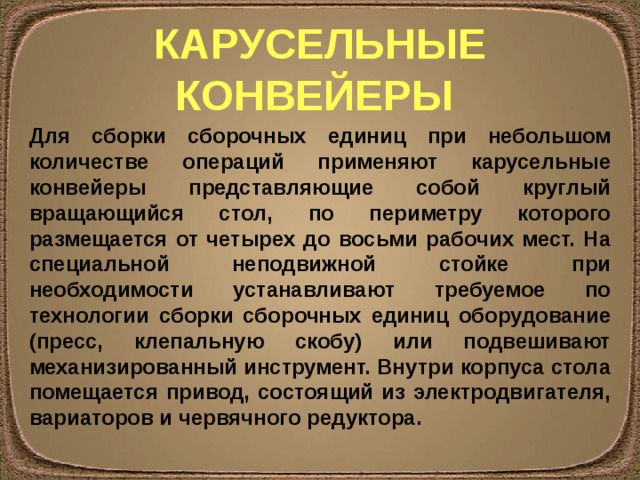

КАРУСЕЛЬНЫЕ КОНВЕЙЕРЫ

Для сборки сборочных единиц при небольшом количестве операций применяют карусельные конвейеры представляющие собой круглый вращающийся стол, по периметру которого размещается от четырех до восьми рабочих мест. На специальной неподвижной стойке при необходимости устанавливают требуемое по технологии сборки сборочных единиц оборудование (пресс, клепальную скобу) или подвешивают механизированный инструмент. Внутри корпуса стола помещается привод, состоящий из электродвигателя, вариаторов и червячного редуктора.

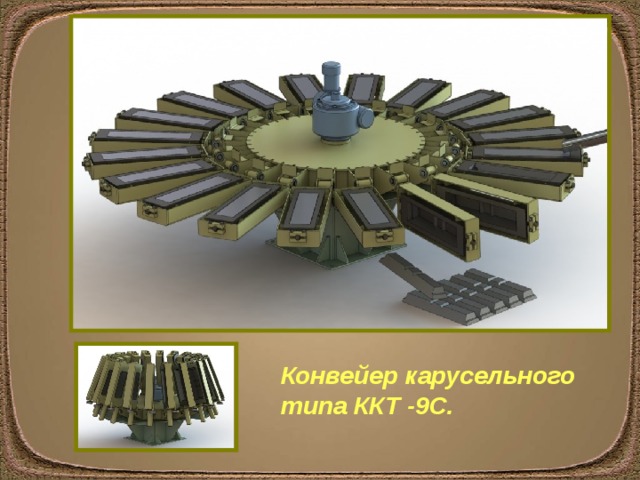

Конвейер карусельного типа ККТ -9С.

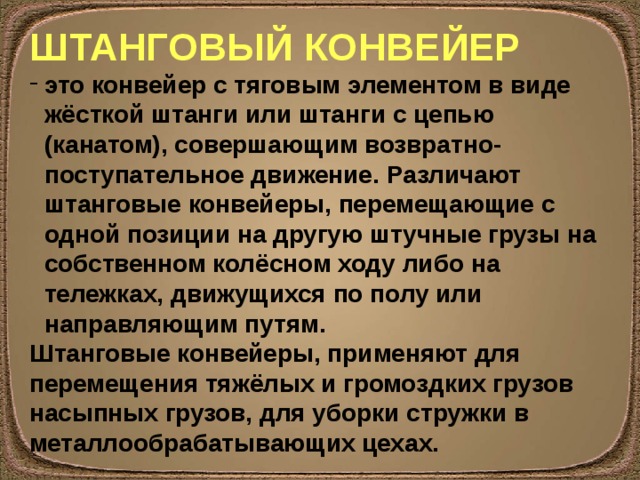

ШТАНГОВЫЙ КОНВЕЙЕР

• это конвейер с тяговым элементом в виде жёсткой штанги или штанги с цепью (канатом), совершающим возвратно-поступательное движение. Различают штанговые конвейеры, перемещающие с одной позиции на другую штучные грузы на собственном колёсном ходу либо на тележках, движущихся по полу или направляющим путям.

Штанговые конвейеры, применяют для перемещения тяжёлых и громоздких грузов насыпных грузов, для уборки стружки в металлообрабатывающих цехах.

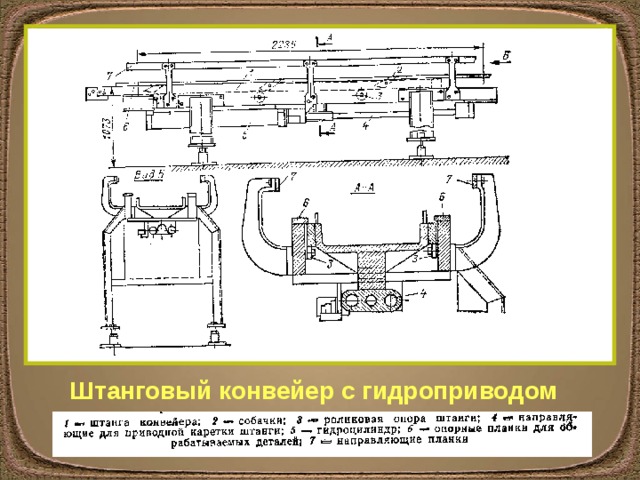

Штанговый конвейер с гидроприводом

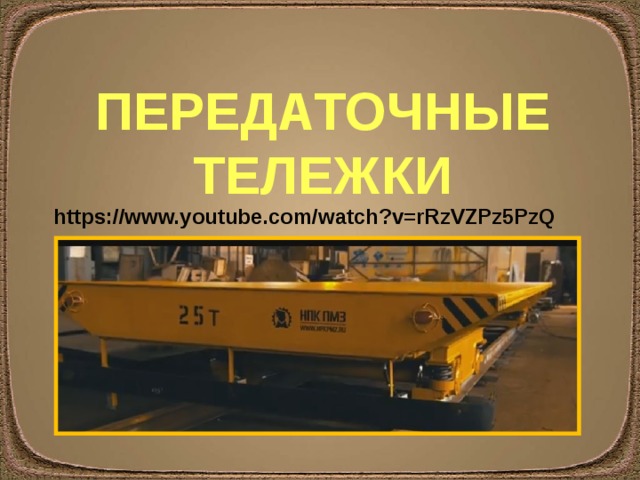

ПЕРЕДАТОЧНЫЕ ТЕЛЕЖКИ

https://www.youtube.com/watch?v=rRzVZPz5PzQ

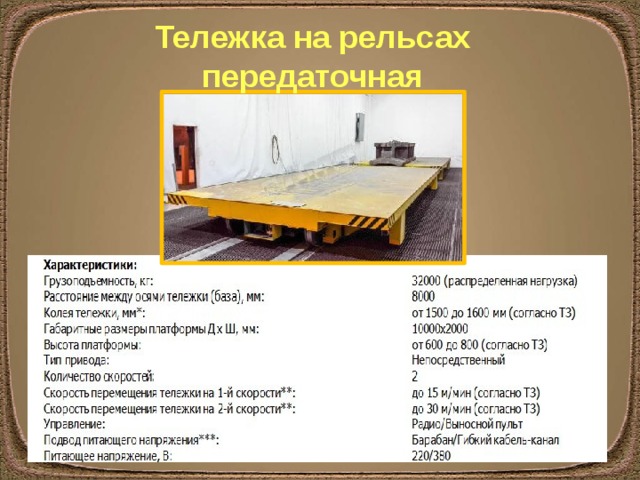

Тележка на рельсах передаточная

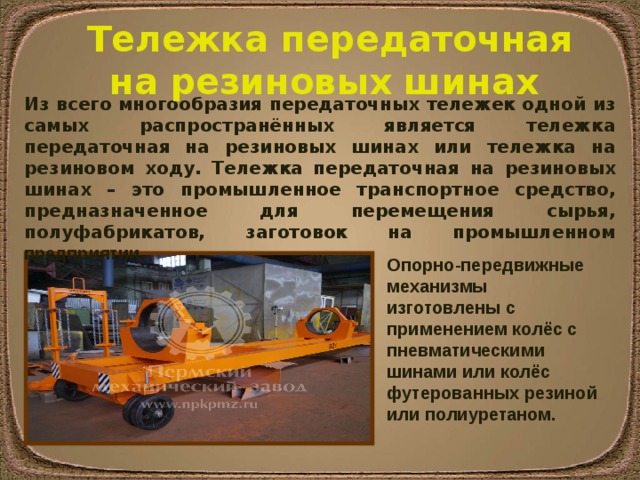

Тележка передаточная на резиновых шинах

Из всего многообразия передаточных тележек одной из самых распространённых является тележка передаточная на резиновых шинах или тележка на резиновом ходу. Тележка передаточная на резиновых шинах – это промышленное транспортное средство, предназначенное для перемещения сырья, полуфабрикатов, заготовок на промышленном предприятии.

Опорно-передвижные механизмы изготовлены с применением колёс с пневматическими шинами или колёс футерованных резиной или полиуретаном.

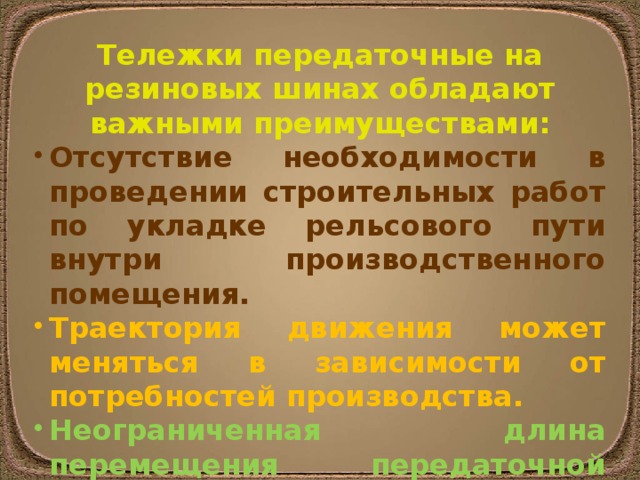

Тележки передаточные на резиновых шинах обладают важными преимуществами:

• Отсутствие необходимости в проведении строительных работ по укладке рельсового пути внутри производственного помещения.

• Траектория движения может меняться в зависимости от потребностей производства.

• Неограниченная длина перемещения передаточной тележки.

за работу н а у р о к е !
