ПРЕЗЕНТАЦИЯ К УРОКУ " ПОДШИПНИКИ"

ПОДШИПНИКИ

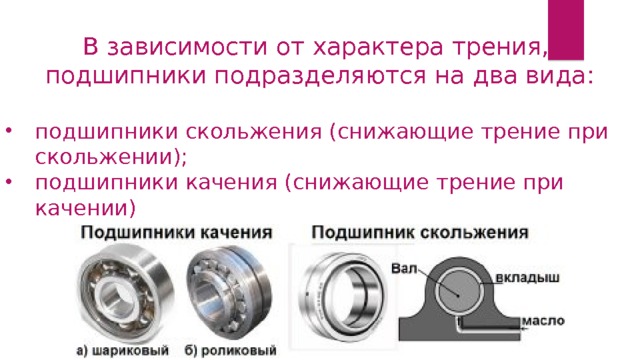

В зависимости от характера трения,

подшипники подразделяются на два вида:

• подшипники скольжения (снижающие трение при скольжении);
• подшипники качения (снижающие трение при качении)

Подшипники скольжения

Подшипником скольжения называется механизм, обеспечивающий опорное положение вращающемуся валу.

Отличные несущие свойства подшипника скольжения обусловлены наличием между валом и примыкающими к нему вкладышами поступающего под давлением тонкого слоя смазочного материала с вариантами различной консистенции: жидкой, газообразной, вязкой.

К подшипникам скольжения также относят:

• газостатические подшипники;
• газодинамические подшипники;
• гидростатические подшипники;
• гидродинамические подшипники;
• магнитные подшипники.

Подшипники качения

Подшипником качения называется механизм, входящий в состав опорной части вала. В конструкции такого подшипника присутствуют два кольца, между которыми располагается сепаратор, разделяющий подвижные шарики либо ролики.

По виду тел качения

• А) Шариковые,
• Б) Роликовые .

Подшипники скольжения подразделяются на несколько видов:

Радиальные – воспринимают радиальную нагрузку. Отличительной особенностью этих подшипников является скольжение оси вала (цапфы) относительно поверхности самого подшипника.

Самоустанавливающиеся – изготавливаются с разъемной и неразъемной частью конструкции. Отличительной особенностью этого вида является наличие шаровой опорной поверхности у втулки (вкладыша).

Опорные или как их ещё называют «подпятники» – предназначены для дополнительной поддержки осей и валов во время вращения при воздействии осевой нагрузки (направленной вдоль оси вращения). Конструкция пяты может быть плоской, кольцевой или гребенчатой.

Классификация подшипников качения

Радиальные–устойчивы к радиальной нагрузке. Вектор силы при радиальной нагрузке направлен перпендикулярно геометрической оси вращающегося вала.

Упорные – предназначены для противодействия осевой нагрузке. Устанавливаются только на вертикальных валах, вращающихся с небольшими угловыми скоростями.

Радиально-упорные или

упорно-радиальные – устанавливаются для снижения воздействующих одновременно радиальных и осевых нагрузок. Упорно-радиальные подшипники устанавливаются в случае, когда осевая нагрузка значительно больше радиальной.
