Презентация по технологии "Инструменты"

Столя́р — профессиональный рабочий, искусный мастер, ремесленник, работающий с деревом, вытачивающий и изготавливающий изделия из дерева или изделия на деревянной основе. Столяр занимается столярными работами: изготовлением сложной мебели, дверей, окон, арок, лестниц и других изделий из массива древесины с возможным применением фанерования, шпонирования, ламинирования, без резьбы вручную. Столяр выполняет более точную, тонкую работу, чем плотник, и не менее, чем резчик (или скульптор) по дереву. Столяр может выполнять уникальные работы по микромоделированию на деревянной основе.

Профессия столяра востребована в мебельном производстве, в строительстве домов, в отделке домов, в авиационной промышленности (изготовление деревянных планеров и частей самолетов), в фигурной резьбе по дереву и в других сферах. Профессия столяра популярна у молодёжи, и ещё в школах дети учатся работе с деревом на уроках труда. Профессия столяра востребована на рынке труда.

Профессиональные функции

К профессиональным функциям столяра относятся:

Вытачивание и изготовление изделий из дерева или на деревянной основе, изготовление мебели (столов, стульев, шкафов, сервантов, табуреток, тумбочек, полок и т. д.), окон, плинтусов, карнизов, лестниц, деревянных частей самолетов и фигурной резьбе по дереву. Распиливание и строгание вручную необлицованных брусковых деталей простого профиля. Нанесение клея вручную на склеиваемые детали и удаление потёков клея с деталей и узлов. Установка шкантов на клей.

Наклейка на изделия обивочных материалов. Сборка рамок на металлических скрепках. Сборка простых ящиков из готовых деталей. Приготовление столярного клея. Заточка простого столярного инструмента.

Обклейка концов фанерованных деталей гуммированной лентой. Пропитка пластей и кромок брусков мыльным раствором. Раскалывание кругляка на заготовки различных размеров и зарубка контура резной игрушки.

Ручной инструмент

Столяр

Столя́р  — профессиональный рабочий, искусный мастер, ремесленник, работающий с деревом, вытачивающий и изготавливающий изделия из дерева или изделия на деревянной основе. Столяр занимается столярными работами: изготовлением сложной мебели, дверей, окон, арок, лестниц и других изделий из массива древесины с возможным применением фанерования, шпонирования, ламинирования, без резьбы вручную. Столяр выполняет более точную, тонкую работу, чем плотник, и не менее, чем резчик (или скульптор) по дереву. Столяр может выполнять уникальные работы по микромоделированию на деревянной основе.

Профессия столяра востребована в мебельном производстве, в строительстве домов, в отделке домов, в авиационной промышленности (изготовление деревянных планеров и частей самолетов), в фигурной резьбе по дереву и в других сферах. Профессия столяра популярна у молодёжи, и ещё в школах дети учатся работе с деревом на уроках труда. Профессия столяра востребована на рынке труда.

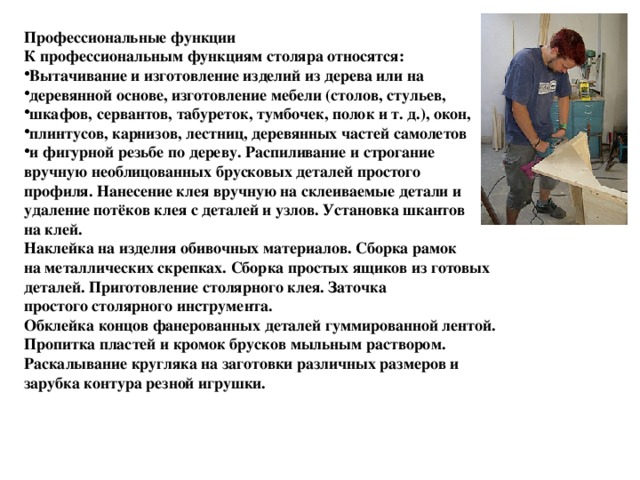

Профессиональные функции

К профессиональным функциям столяра относятся:

• Вытачивание и изготовление изделий из дерева или на
• деревянной основе, изготовление мебели (столов, стульев,
• шкафов, сервантов, табуреток, тумбочек, полок и т. д.), окон,
• плинтусов, карнизов, лестниц, деревянных частей самолетов
• и фигурной резьбе по дереву. Распиливание и строгание

вручную необлицованных брусковых деталей простого

профиля. Нанесение клея вручную на склеиваемые детали и удаление потёков клея с деталей и узлов. Установка шкантов

на клей.

Наклейка на изделия обивочных материалов. Сборка рамок на металлических скрепках. Сборка простых ящиков из готовых деталей. Приготовление столярного клея. Заточка простого столярного инструмента.

Обклейка концов фанерованных деталей гуммированной лентой. Пропитка пластей и кромок брусков мыльным раствором. Раскалывание кругляка на заготовки различных размеров и зарубка контура резной игрушки.

Для выполнения столярных работ столяры используют следующий столярный инструмент: буравчик, верстак, долото, ерунок, киянка, лобзик, рубанок, фуганок,

ручная пила, скобозабиватель, стамеска, зензубель, фальцгебель, цикля,

шпунтубель, стусло, тесло, ножовка, топор, шерхебель, рубанок двойной, шлихтик, медведок, шпунтовый рубанок, гребневый рубанок, галтельник, горбач, грунтубель, стружок, донце, протяжка, фуганок электрический, дорожник, строгально-пильный станок, колодка, пила для выпиливания шпунтов, ленточная пила, лучковая пила, выкружная пила, обушковая пила, поперечная пила, пила одноручная, ножовка, наградка, станок для обрезки брусков, разводка, лобзик электрический, лобзик пружинный,

лобзикрамочный, циркулярная пила, фрезерный станок, нож, резак, скальпель, фризник,

закройник, углубитель, лапчатое долото, угловое долото, молоток, молот, заточный станок, брусок шлифовальный, рашпиль, напильник, надфиль, шкурка, оселок, точило, угольник, угломер, ярунок, малка, уровень, отвес, юстир, поверочная рейка, линейка, поверочная линейка, радиально-разметочная линейка, кронциркуль, нутромер, штангенциркуль, рулетка, шнур, масштаб,

карандаш, рейсмус, черта, чертилка, циркуль, отволока, струбцина, тиски деревянные, тиски, ручник, вьюшка, нажим, скобель, скоба, таскальная скоба, таскальный крюк, зажимы, ворот, бурав, напарье, центровая перка, винтовая перка, шурупная перка, сверло, раздвижное сверло, коловорот, дрель ручная, дрель спиральная, сверлильный станок, шило, отвертка, гаечный ключ, клещи, щипцы, пинцет, плоскогубцы, круглогубцы, кусачки, ножницы, маслёнка.

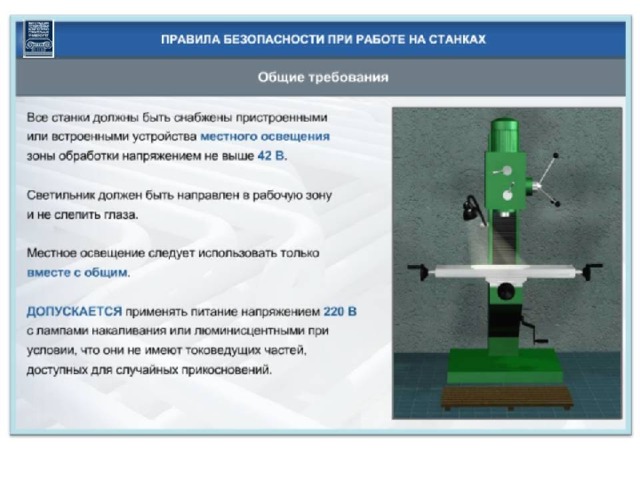

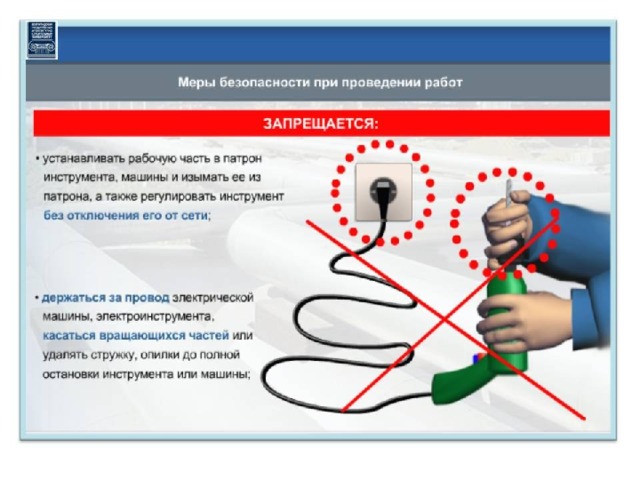

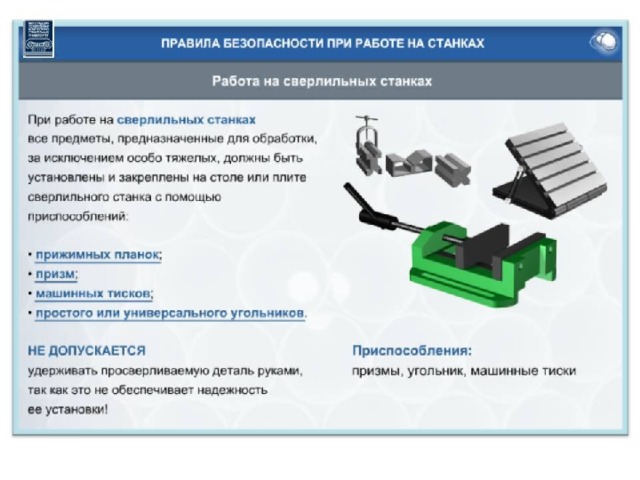

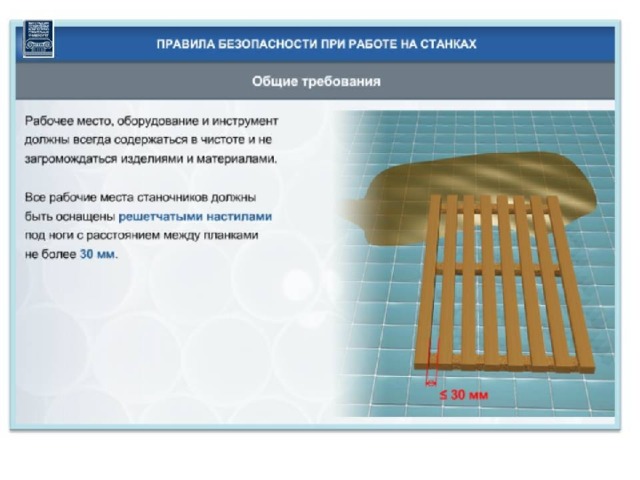

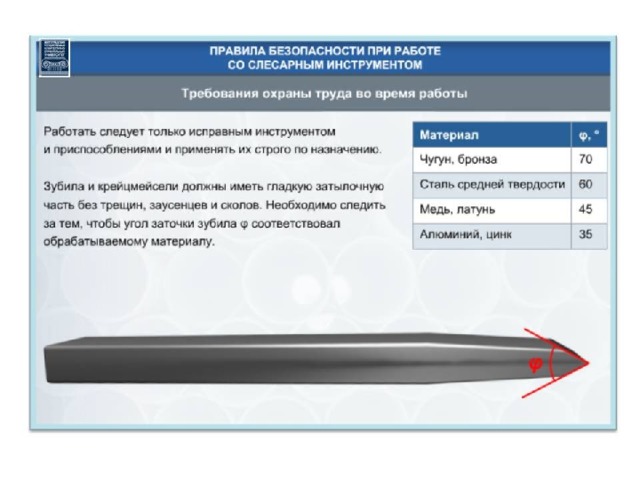

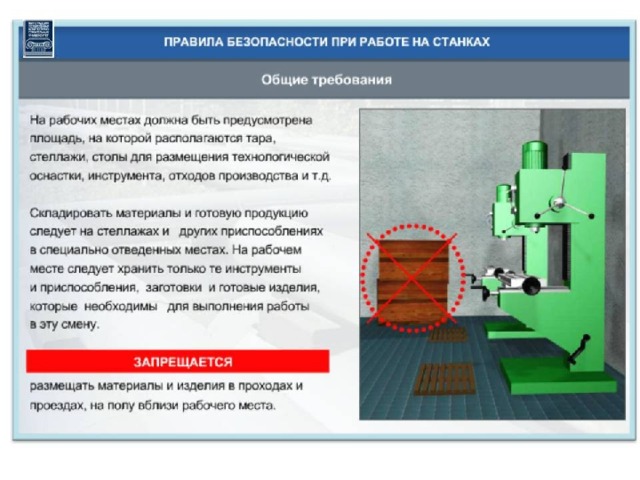

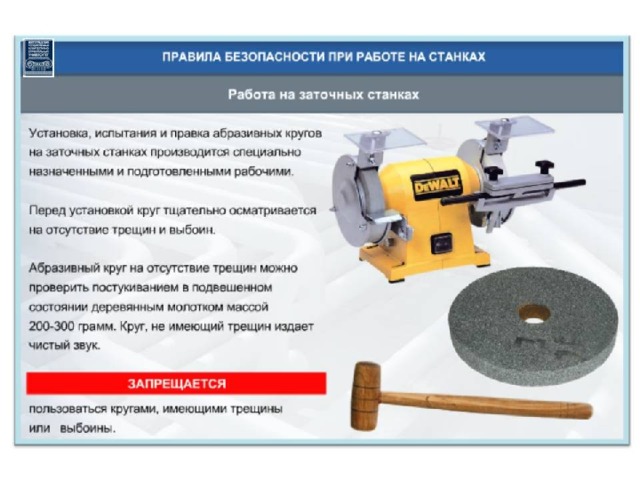

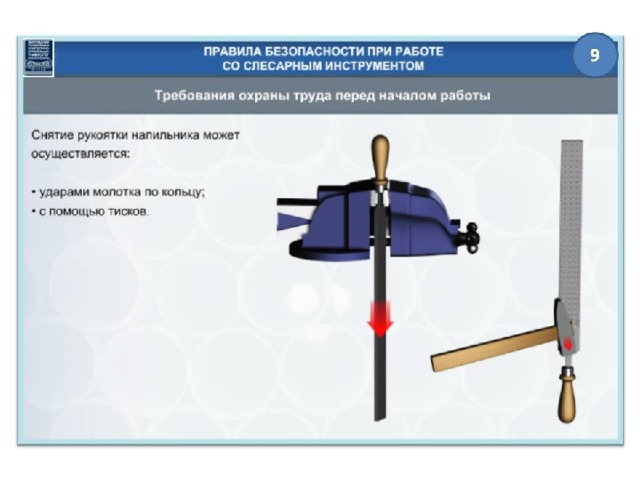

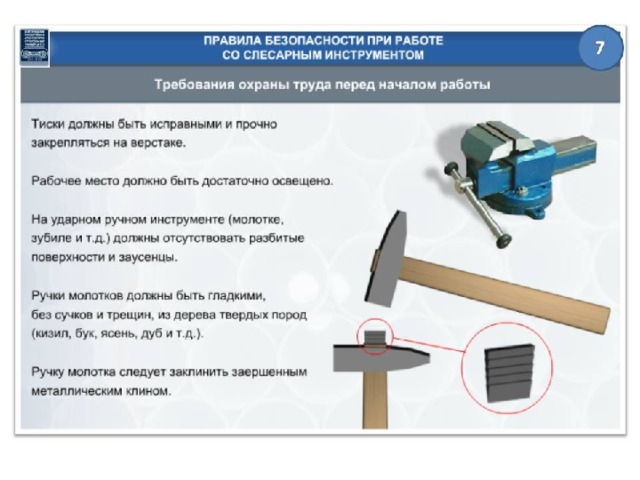

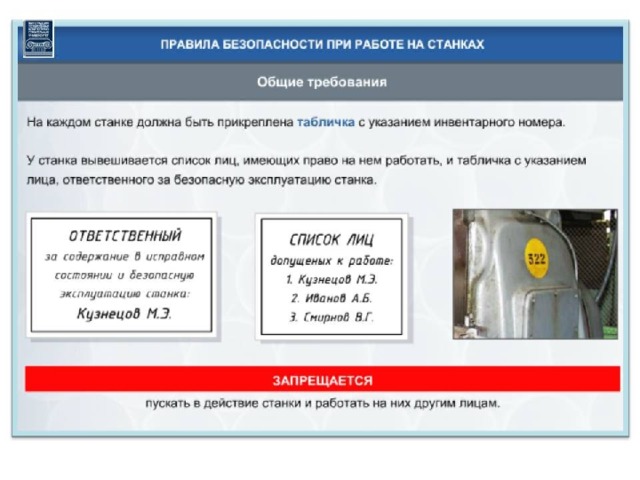

Правила безопасности

Для безопасности столяр должен знать своё столярное дело, уметь пользоваться столярным инструментом, должен работать в специальной одежде, должен надевать при необходимости средства индивидуальной защиты (очки, перчатки, респиратор и т. п.) и должен знать правила техники безопасности. Дети школьного возраста могут обучаться столярному делу под руководством опытного учителя (наставника, инструктора и родителей), при этом возможно пользование простыми столярными инструментами непосредственно детьми, а пользование детьми дисковыми и ленточными пилами не допускается. К самостоятельному производству столярных работ допускаются лица не моложе 18 лет, имеющие соответствующую квалификацию, прошедшие вводный инструктаж и первичный инструктаж на рабочем месте по  охране труда , правилам пожарной безопасности , а также прошедшие инструктаж по охране труда при работе на сверлильном станке, с переносным пневмоинструментом, при работе с ручным электроинструментом II кл., при работе на высоте, при использовании грузоподъёмных машин, управляемых с пола.

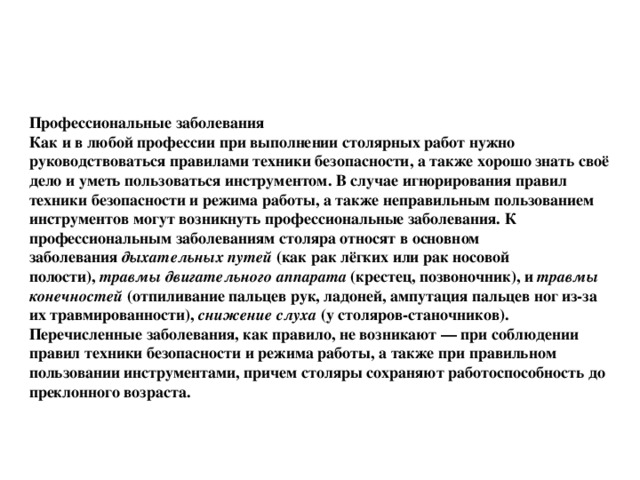

Профессиональные заболевания

Как и в любой профессии при выполнении столярных работ нужно руководствоваться правилами техники безопасности, а также хорошо знать своё дело и уметь пользоваться инструментом. В случае игнорирования правил техники безопасности и режима работы, а также неправильным пользованием инструментов могут возникнуть профессиональные заболевания. К профессиональным заболеваниям столяра относят в основном заболевания  дыхательных путей  (как рак лёгких или рак носовой полости),  травмы двигательного аппарата  (крестец, позвоночник), и  травмы конечностей  (отпиливание пальцев рук, ладоней, ампутация пальцев ног из-за их травмированности),  снижение слуха  (у столяров-станочников). Перечисленные заболевания, как правило, не возникают — при соблюдении правил техники безопасности и режима работы, а также при правильном пользовании инструментами, причем столяры сохраняют работоспособность до преклонного возраста.

Ручной столярный инструмент

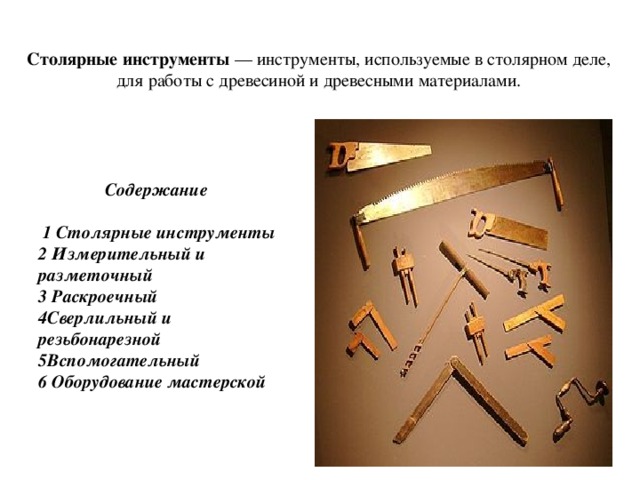

Столярные инструменты  — инструменты, используемые в столярном деле, для работы с древесиной и древесными материалами.

Содержание

1 Столярные инструменты

2 Измерительный и разметочный

3 Раскроечный

4Сверлильный и резьбонарезной

5Вспомогательный

6 Оборудование мастерской

Измерительный и разметочный

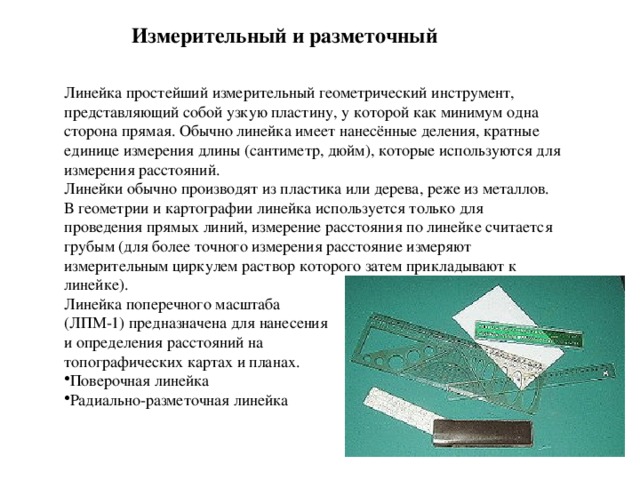

Линейка простейший измерительный геометрический инструмент, представляющий собой узкую пластину, у которой как минимум одна сторона прямая. Обычно линейка имеет нанесённые деления, кратные единице измерения длины (сантиметр, дюйм), которые используются для измерения расстояний.

Линейки обычно производят из пластика или дерева, реже из металлов.

В геометрии и картографии линейка используется только для проведения прямых линий, измерение расстояния по линейке считается грубым (для более точного измерения расстояние измеряют измерительным циркулем раствор которого затем прикладывают к линейке). Линейка поперечного масштаба

(ЛПМ-1) предназначена для нанесения

и определения расстояний на

топографических картах и планах.

• Поверочная линейка
• Радиально-разметочная линейка

Угольник (наугольник, винкель)

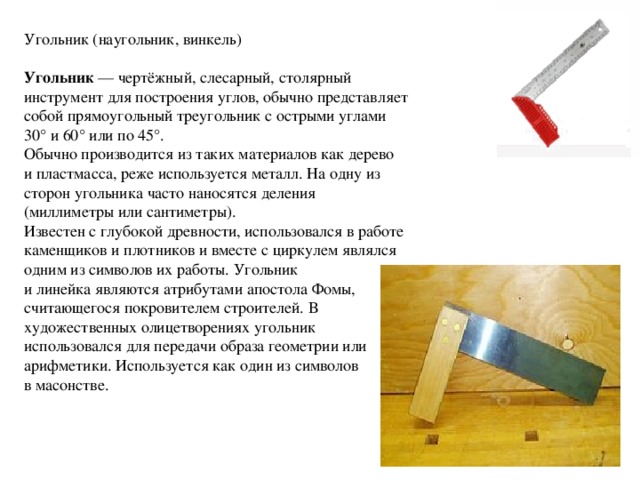

Угольник  — чертёжный, слесарный, столярный инструмент для построения углов, обычно представляет собой прямоугольный треугольник с острыми углами 30° и 60° или по 45°.

Обычно производится из таких материалов как дерево и пластмасса, реже используется металл. На одну из сторон угольника часто наносятся деления (миллиметры или сантиметры).

Известен с глубокой древности, использовался в работе каменщиков и плотников и вместе с циркулем являлся одним из символов их работы. Угольник и линейка являются атрибутами апостола Фомы, считающегося покровителем строителей. В художественных олицетворениях угольник использовался для передачи образа геометрии или арифметики. Используется как один из символов в масонстве.

Угломер

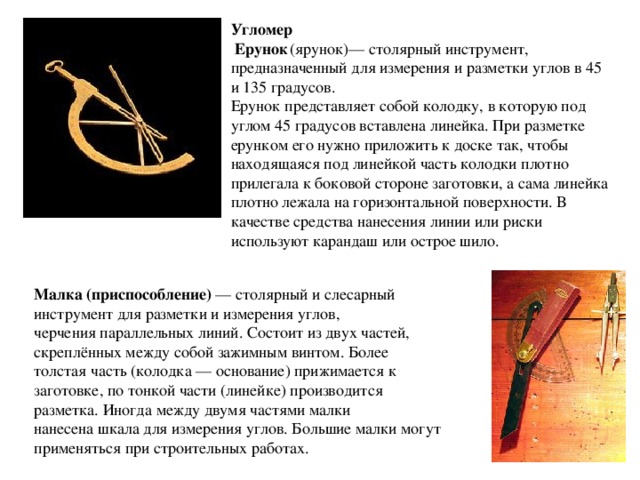

Ерунок (ярунок)— столярный инструмент, предназначенный для измерения и разметки углов в 45 и 135 градусов.

Ерунок представляет собой колодку, в которую под углом 45 градусов вставлена линейка. При разметке ерунком его нужно приложить к доске так, чтобы находящаяся под линейкой часть колодки плотно прилегала к боковой стороне заготовки, а сама линейка плотно лежала на горизонтальной поверхности. В качестве средства нанесения линии или риски используют карандаш или острое шило.

Малка (приспособление)  — столярный и слесарный инструмент для разметки и измерения углов, черчения параллельных линий. Состоит из двух частей, скреплённых между собой зажимным винтом. Более толстая часть (колодка — основание) прижимается к заготовке, по тонкой части (линейке) производится разметка. Иногда между двумя частями малки нанесена шкала для измерения углов. Большие малки могут применяться при строительных работах.

Уровень — измерительный инструмент прямоугольный формы из пластика, дерева или металла с установленными в нем прозрачными колбами (глазками), заполненными жидкостью. (ватерпас)

Юстир ( для выравнивания деталей, стоек и поверхностей —

в соответствии с заданным направлением или под необходимым углом) Юстира  (юстир, юстимер, юстиметр, остира) — столярный и плотничий инструмент, используемый для выравнивания деталей, стоек и поверхностей, в соответствии с заданным направлением — «осевым» или под необходимым углом. При помощи юстиры осуществляется юстировка заготовок и деталей при плотничьих и столярных работах, поверхностей (конструкций) и стоек в строительстве и на монтажных работах.

Юстира представляет собой деревянное приспособление (в виде дуги или угольника) с плоским основанием (или уголковым), с нитью и грузом, а также на приспособление может быть нанесена шкала, выраженная в градусах. В качестве нити может использоваться шнурок, веревка, жила и скрученные волосы, а в качестве груза может использоваться металлический (железный, медный) слиток или камень. При установке юстира на поверхность нить, проходящая через шкалу, покажет наклон поверхности в градусах.

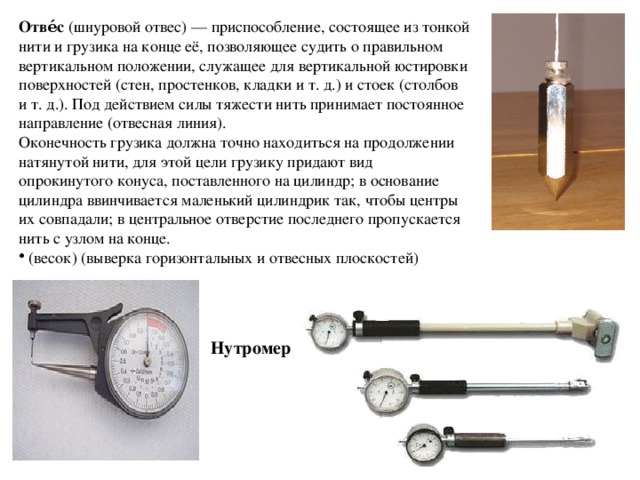

Отве́с  (шнуровой отвес) — приспособление, состоящее из тонкой нити и грузика на конце её, позволяющее судить о правильном вертикальном положении, служащее для вертикальной юстировки поверхностей (стен, простенков, кладки и т. д.) и стоек (столбов и т. д.). Под действием силы тяжести нить принимает постоянное направление (отвесная линия).

Оконечность грузика должна точно находиться на продолжении натянутой нити, для этой цели грузику придают вид опрокинутого конуса, поставленного на цилиндр; в основание цилиндра ввинчивается маленький цилиндрик так, чтобы центры их совпадали; в центральное отверстие последнего пропускается нить с узлом на конце.

• (весок) (выверка горизонтальных и отвесных плоскостей)

Нутромер

Кронциркуль

Ци́ркуль  (от лат. circulus  — круг, окружность) — инструмент для черчения окружностей и дуг окружностей, также может быть использован для измерения расстояний, в частности, на картах. Может быть использован в геометрии, черчении, для навигации и других целей.

Циркуль делается из металла и состоит из двух частей, соединённых шарниром. Обычно на конце одной из них располагается игла, на конце другой — пишущий предмет, например грифель карандаша, рейсфедер или специальный держатель для рапидографа. У измерительного циркуля иглы на обеих ножках.

Специальный набор, содержащий помимо циркуля

дополнительные принадлежности (такие как

сменные стержни, иглы) и инструменты

(кронциркуль, измерительный циркуль, рейсфедер),

а также футляр с соответствующими углублениями

для них называется готовальней.

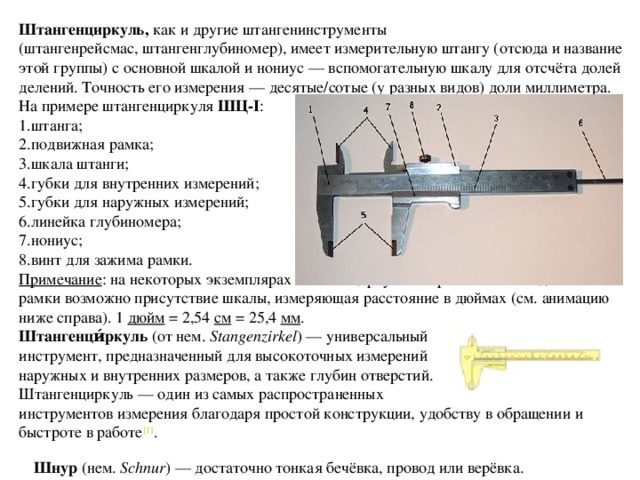

Штангенциркуль, как и другие штангенинструменты (штангенрейсмас, штангенглубиномер), имеет измерительную штангу (отсюда и название этой группы) с основной шкалой и нониус — вспомогательную шкалу для отсчёта долей делений. Точность его измерения — десятые/сотые (у разных видов) доли миллиметра.

На примере штангенциркуля  ШЦ-I :

1.штанга;

2.подвижная рамка;

3.шкала штанги;

4.губки для внутренних измерений;

5.губки для наружных измерений;

6.линейка глубиномера;

7.нониус;

8.винт для зажима рамки.

Примечание : на некоторых экземплярах штангенциркуля в верхней части подвижной рамки возможно присутствие шкалы, измеряющая расстояние в дюймах (см. анимацию ниже справа). 1  дюйм  = 2,54  см  = 25,4  мм .

Штангенци́ркуль  (от нем.  Stangenzirkel ) — универсальный

инструмент, предназначенный для высокоточных измерений

наружных и внутренних размеров, а также глубин отверстий.

Штангенциркуль — один из самых распространенных

инструментов измерения благодаря простой конструкции, удобству в обращении и быстроте в работе [1] .

Шнур  (нем.  Schnur ) — достаточно тонкая бечёвка, провод или верёвка.

Руле́тка  — инструмент для измерения длины. Представляет собой металлическую или пластмассовую ленту с нанесёнными

делениями, которая намотана на катушку, заключённую в корпус,

снабжённый механизмом для сматывания ленты. Механизм сматывания

может быть одного из двух видов: с возвратной пружиной — тогда лента

сматывается при отпускании, а вытравливается из корпуса рулетки с некоторым усилием; с выступающей наружу вращающейся рукояткой, связанной с катушкой ленты, — тогда лента сматывается при вращении рукоятки. Рулетки с возвратной пружиной обычно оснащены стопором, который предотвращает самопроизвольное сматывание ленты. На свободном конце ленты такие рулетки содержат прочно закреплённый зацеп (обычно это изогнутая под прямым углом металлическая пластина), который не позволяет концу ленты безвозвратно уйти внутрь корпуса и служит для точного совмещения начала ленты и ребра обмеряемого предмета. Типичная длина измерительной ленты рулетки 3-5метров, однако встречаются рулетки с возможностью измерения длины до 100 метров. Обычно рулетки с более короткой лентой имеют механизм сматывания с возвратной пружиной, а с более длинной — с рукояткой. Рулетка требует бережного и осторожного обращения. Поскольку лента тонкая и жёсткая, её легко повредить при неосторожном обращении. Неосторожное использование рулетки может также повлечь серьёзные порезы.

Существуют модели рулеток, в которых механизм сматывания снабжён электрическим приводом, что позволяет разматывать и сматывать ленту просто нажатием и удержанием кнопки. Привод обычно питается от батарейки. Рулетка может быть также снабжена электроникой для считывания показаний. Такие схемы электронными средствами считывают значение с участка ленты, ближайшего к выходу из корпуса, и отображают соответствующие показания на жидкокристаллическом дисплее на корпусе.

Каранда́ш  (тюрк. karadaš, «кара» — чёрный, «даш» — камень , дословно, — чёрный камень) [1]  — инструмент в виде стержня, изготавливаемого из пишущего материала (угля, графита, сухих красок и т. п.) применяемый для письма, рисования, черчения. Часто, в целях удобства, пишущий стержень карандаша вставляется в специальную оправу.

• Карандаши принято делить на простые и цветные. Простой карандаш имеет графитовый грифель и пишет серым цветом с оттенками от светлого до почти чёрного (зависит от твёрдости графита).
• Новый одноразовый карандаш с деревянной оправой грифеля перед первым применением часто требуется заточить (очинить). Помимо одноразовых карандашей, существуют многоразовые механические карандаши со сменными грифелями в постоянной оправе.
• Карандаши различаются по твёрдости грифеля, которая, как правило, указана на карандаше и обозначается буквами М (или B — от англ. blackness (букв.чернота) — мягкий и Т (или H — от англ. hardness (твёрдость) — твёрдый. Стандартный (твёрдо-мягкий) карандаш обозначается сочетаниями ТМ и HB. Буква F (от англ. fine point (тонкость) – это средний тон между НВ и Н. Также нужно отметить, что тон у карандашей одной маркировки может меняться в зависимости от фирмы. [2]
• В отличие от Европы и России, в США для указания твёрдости используется числовая шкала.

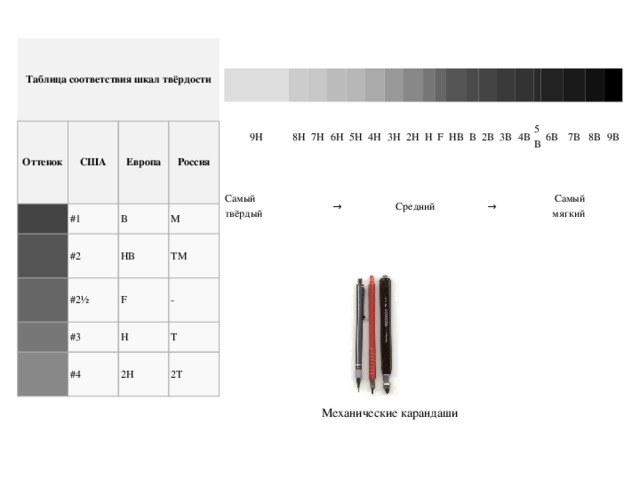

Таблица соответствия шкал твёрдости

Оттенок

США

Европа

#1

Россия

B

#2

М

HB

#2½

ТМ

F

#3

#4

-

H

Т

2H

2Т

9H

8H

Самый твёрдый

7H

→

6H

5H

4H

3H

2H

Средний

H

F

HB

B

→

2B

3B

4B

5B

Самый мягкий

6B

7B

8B

9B

Механические карандаши

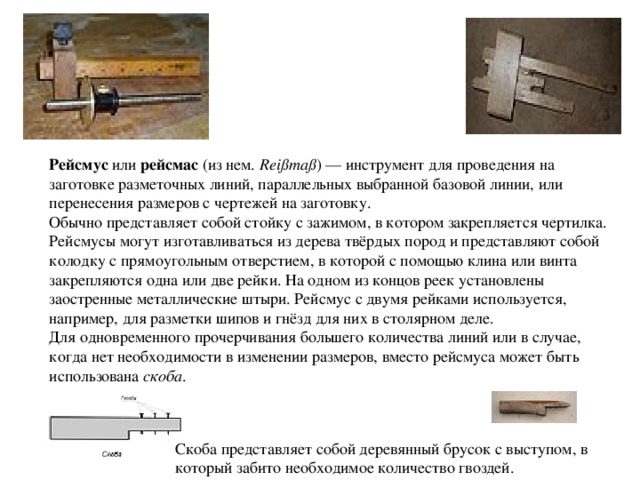

Рейсмус  или  рейсмас  (из нем. Reißmaß ) — инструмент для проведения на заготовке разметочных линий, параллельных выбранной базовой линии, или перенесения размеров с чертежей на заготовку.

Обычно представляет собой стойку с зажимом, в котором закрепляется чертилка. Рейсмусы могут изготавливаться из дерева твёрдых пород и представляют собой колодку с прямоугольным отверстием, в которой с помощью клина или винта закрепляются одна или две рейки. На одном из концов реек установлены заостренные металлические штыри. Рейсмус с двумя рейками используется, например, для разметки шипов и гнёзд для них в столярном деле.

Для одновременного прочерчивания большего количества линий или в случае, когда нет необходимости в изменении размеров, вместо рейсмуса может быть использована  скоба .

Скоба представляет собой деревянный брусок с выступом, в который забито необходимое количество гвоздей.

Чертилка  — ручной инструмент, служит для нанесения линий (рисок) на размечаемую поверхность с помощью линейки, угольника или шаблона. Изготовляют чертилки из инструментальной сталиУ10 или У12. Широко применяют три вида чертилок: круглую, с отогнутом концом и со вставной иглой. Круглая чертилка представляет собой стальной стержень длиной 150—200 мм и диаметрам 4-5 мм, один конец которого закалён на длине 20-30 мм и заострён под углом 15 градусов, а с другой согнут в кольцо диаметром 25-30 мм.

Пинцет  (от фр.  pincette  — щипчики) —инструмент, приспособление для манипуляции небольшими предметами, которые невозможно, неудобно, либо нежелательно или опасно брать незащищёнными руками.

Раскроечный

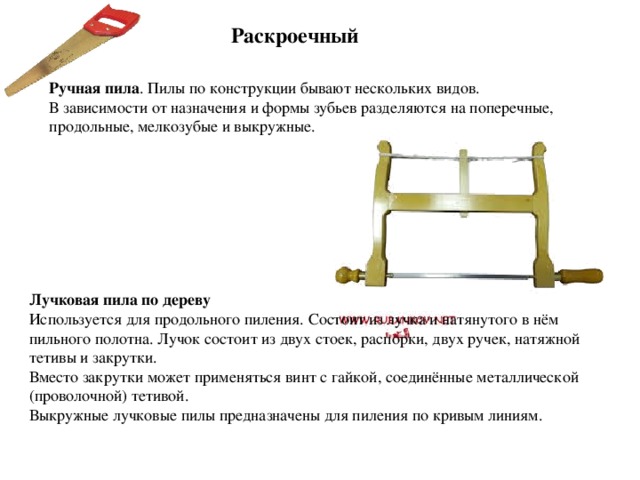

Ручная пила . Пилы по конструкции бывают нескольких видов.

В зависимости от назначения и формы зубьев разделяются на поперечные, продольные, мелкозубые и выкружные.

Лучковая пила по дереву

Используется для продольного пиления. Состоит из лучка и натянутого в нём пильного полотна. Лучок состоит из двух стоек, распорки, двух ручек, натяжной тетивы и закрутки.

Вместо закрутки может применяться винт с гайкой, соединённые металлической (проволочной) тетивой.

Выкружные лучковые пилы предназначены для пиления по кривым линиям.

Широкая ножовка

Применяют для поперечного раскроя досок, и брусков, плитных

материалов. Общая длина составляет 750 мм, ширина полотна от 60 до 160 мм, толщина от 1 до 1,5 мм. Зубья имеют форму равнобедренного или прямоугольного треугольника. Углы резания и заточки такие же, как у лучковых пил.

• узкая ножовка: применяют для распиливания тонких

пиломатериалов, выпиливания криволинейных деталей и выполнения сквозных пропилов;

• обушковая пила: служит для выполнения неглубоких пропилов,

зарезания и распиливания мелких отрезков древесины; можно

использовать при подгонке соединений; зубья имеют форму прямоугольного треугольника.

• пасовочная пила: разновидность обушковой, обычно используется для выполнения точных угловых (продольных, поперечных) пропилов при изготовлении шиповых соединений, соединений на ус и т.п., часто с использованием столярного стусла. Иногда, для повышения точности и сохранности стусла, выполняется без развода зубьев. Зубья в виде почти равносторонних треугольников без уклона или с небольшим уклоном назад.

• Ножовка наградка : для несквозного пропиливания пазов под шпонки,

а также для выпиливания узких пазов.

Пила-цепочка компактно складывается и удобна при транспортировке, при правильном и бережном использовании такая пила прослужит достаточно долго.

Ручная цепная пила  — пила с ручками для распилки древесины

вручную. Используется как для работы вдвоем, так и в одиночку.

Для нормального режима работы пилу необходимо прогибать,

опуская (поднимая) при работе рукояти ниже уровня распиловочной

поверхности, чтобы пила как бы обхватывала дерево при пилении.

Большая площадь соприкосновения рабочей поверхности обеспечивает

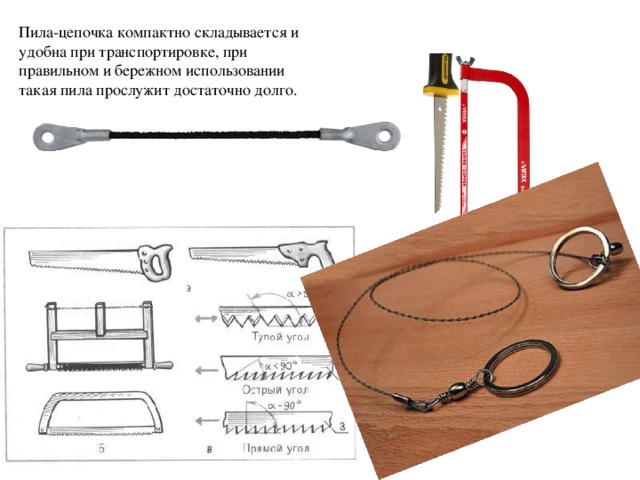

более быстрый результат. Пила-цепочка компактно складывается и удобна при транспортировке, при правильном и бережном использовании такая пила прослужит достаточно долго.

Ручной лобзик

Ручной лобзик включает в себя дугообразную рамку с рукояткой и зажимами для крепления пильного полотна. Пильное полотно тонкое и узкое, благодаря чему

возможно изменять направление пиления. Рамка имеет большой просвет

между полотном и своей верхней частью, благодаря чему она

может обходить края обрабатываемой детали. При необходимости

выполнить рез по линии, не выходящей за границы детали, в

детали делается отверстие (вырубается или высверливается),

после чего полотно снимают с рамки, продевают в отверстие

и снова крепят к рамке.

Большим недостатком ручного лобзика являются малая механическая прочность полотна и малый размер рамки, из-за чего, соответственно, полотно часто рвётся и невозможно выполнять пиление на большом удалении от краёв детали.

Ручной лобзик обычно применяют для обработки дерева и его производных (в частности, фанеры), а также в ювелирной практике для обработки цветных металлов.

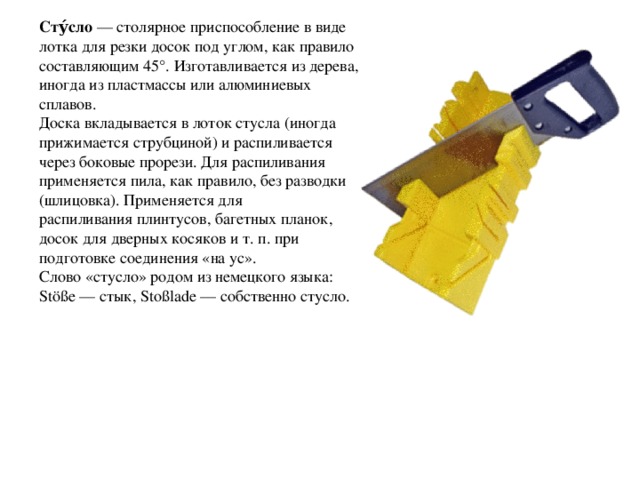

Сту́сло  — столярное приспособление в виде лотка для резки досок под углом, как правило составляющим 45°. Изготавливается из дерева, иногда из пластмассы или алюминиевых сплавов.

Доска вкладывается в лоток стусла (иногда прижимается струбциной) и распиливается через боковые прорези. Для распиливания

применяется пила, как правило, без разводки (шлицовка). Применяется для распиливания плинтусов, багетных планок, досок для дверных косяков и т. п. при подготовке соединения «на ус».

Слово «стусло» родом из немецкого языка: Stöße — стык, Stoßlade — собственно стусло.

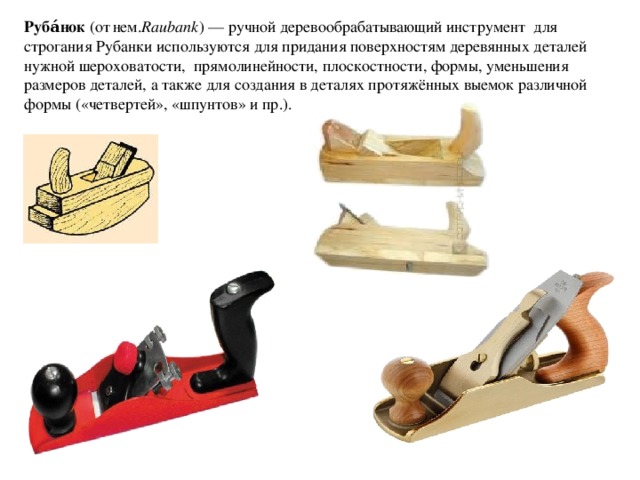

Руба́нок  (от нем. Raubank ) — ручной деревообрабатывающий инструмент  для строгания Рубанки используются для придания поверхностям деревянных деталей нужной шероховатости,  прямолинейности, плоскостности, формы, уменьшения размеров деталей, а также для создания в деталях протяжённых выемок различной формы («четвертей», «шпунтов» и пр.).

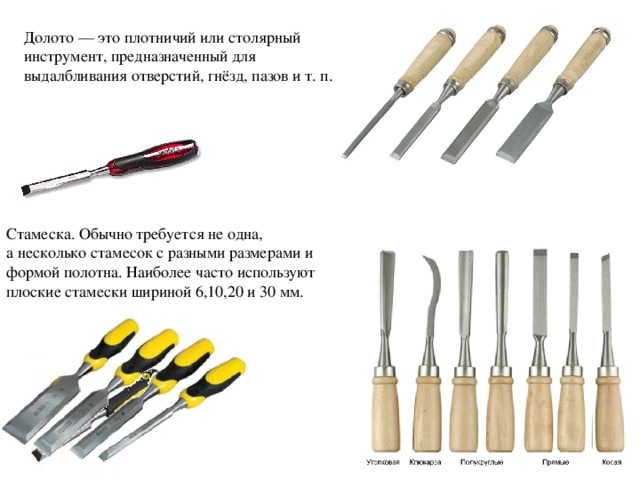

Долото — это плотничий или столярный инструмент, предназначенный для выдалбливания отверстий, гнёзд, пазов и т. п.

Стамеска. Обычно требуется не одна,

а несколько стамесок с разными размерами и формой полотна. Наиболее часто используют плоские стамески шириной 6,10,20 и 30 мм.

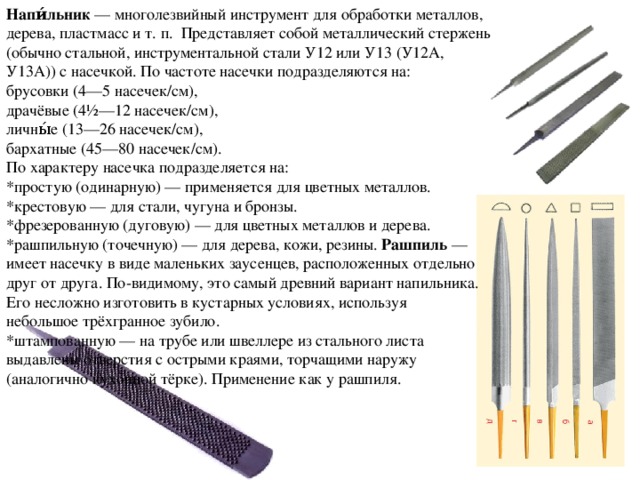

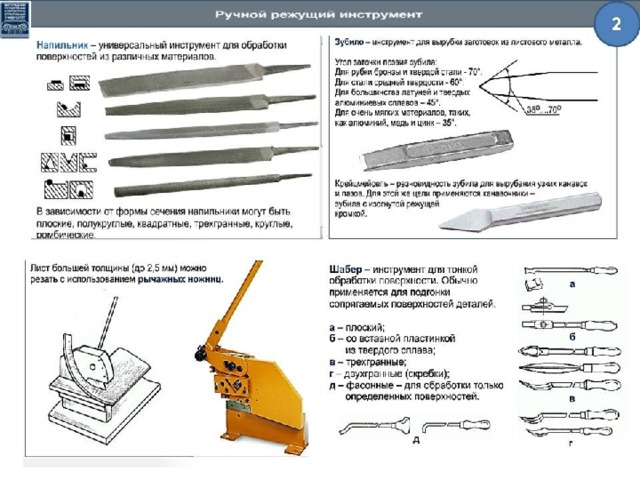

Напи́льник  — многолезвийный инструмент для обработки металлов, дерева, пластмасс и т. п. Представляет собой металлический стержень (обычно стальной, инструментальной стали У12 или У13 (У12А, У13А)) с насечкой. По частоте насечки подразделяются на:

брусовки (4—5 насечек/см),

драчёвые (4½—12 насечек/см),

личны́е (13—26 насечек/см),

бархатные (45—80 насечек/см).

По характеру насечка подразделяется на:

*простую (одинарную) — применяется для цветных металлов.

*крестовую — для стали, чугуна и бронзы.

*фрезерованную (дуговую) — для цветных металлов и дерева.

*рашпильную (точечную) — для дерева, кожи, резины.  Рашпиль — имеет насечку в виде маленьких заусенцев, расположенных отдельно друг от друга. По-видимому, это самый древний вариант напильника. Его несложно изготовить в кустарных условиях, используя небольшое трёхгранное зубило.

*штампованную — на трубе или швеллере из стального листа выдавлены отверстия с острыми краями, торчащими наружу (аналогично кухонной тёрке). Применение как у рашпиля.

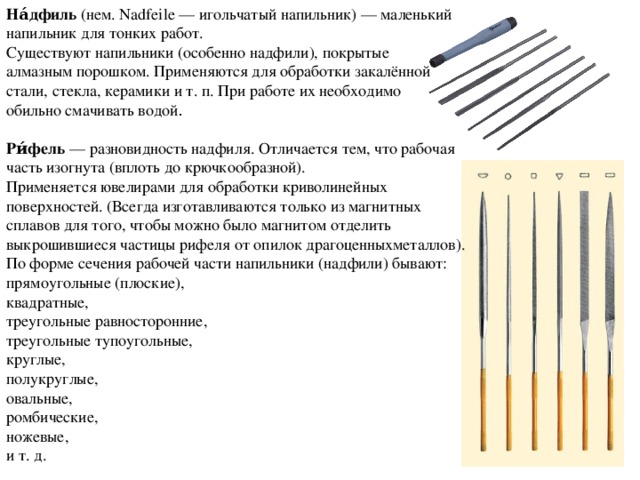

На́дфиль  (нем. Nadfeile — игольчатый напильник) — маленький напильник для тонких работ.

Существуют напильники (особенно надфили), покрытые

алмазным порошком. Применяются для обработки закалённой стали, стекла, керамики и т. п. При работе их необходимо

обильно смачивать водой .

Ри́фель  — разновидность надфиля. Отличается тем, что рабочая часть изогнута (вплоть до крючкообразной). Применяется ювелирами для обработки криволинейных поверхностей. (Всегда изготавливаются только из магнитных сплавов для того, чтобы можно было магнитом отделить выкрошившиеся частицы рифеля от опилок драгоценныхметаллов).

По форме сечения рабочей части напильники (надфили) бывают:

прямоугольные (плоские),

квадратные,

треугольные равносторонние,

треугольные тупоугольные,

круглые,

полукруглые,

овальные,

ромбические,

ножевые,

и т. д.

Топо́р  — инструмент, обычно с металлическим лезвием, жёстко закреплённым на рукоятке, обычно деревянной. Существует разновидность топора, называемая Тесло, в которой лезвие повернуто перпендикулярно рукоятке. Топор обычно применяется в плотницком деле для разрубания или придания формы дереву, а также для сруба деревьев. В древности и в Средних веках топор являлся распространенным ручным холодным оружием, реже метательным.

Слово  топор  является древним общеславянским, либо исконным ( тепѫ, тети  «бить», с суффиксом -ор-), либо древним иранским заимствованием (* tapara -) [1]  (срав. с осет.  færæt ). Другое древнее славянское название топора —  секира ; в современном русском языке термин «секира» прилагается как архаизм к боевому топору. Ещё в древности топор называли «аргун». Последнее название особенно характерно для древнего Владимирского княжества. Аргуном же нарекали и мастера по дереву, инструментом которого был преимущественно топор-аргун.

Способ прикрепления лезвия к топорищу значительно изменялся с течением времени. Несверлёный каменный топор мог быть просто привязан к топорищу или вставлен в гнездо на нём. Бронзовый кельт надевался на коленчатую рукоятку. В более поздние времена топорище вставляли в проушину сверху (некоторые древнерусские, карпатские,томагавки) или снизу. Во втором случае требуется закрепление топорища с помощью клина.

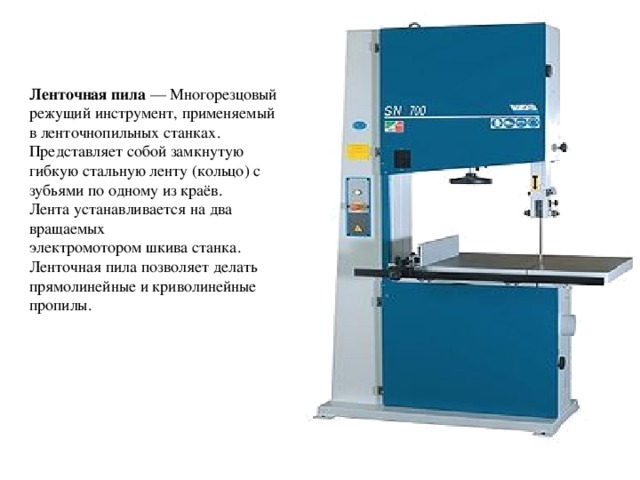

Ленточная пила  — Многорезцовый режущий инструмент, применяемый в ленточнопильных станках. Представляет собой замкнутую гибкую стальную ленту (кольцо) с зубьями по одному из краёв.

Лента устанавливается на два вращаемых электромотором шкива станка. Ленточная пила позволяет делать прямолинейные и криволинейные пропилы.

Ленточные пилы бывают трех видов:

зубчатые пилы

беззубые пилы трения

пилы электроискрового действия

Ленточные пилы с зубьями  отличаются от ножовочных полотен своей длиной и обычно делаются замкнутыми. По виду они аналогичны ножовочным. Пилы с зубьями нашли широкое применение, например на ленточнопильных станках по дереву или по металлу. Их применяют также для разрезания мяса, рыбы, минеральной ваты, пенобетона и многих других. Ленточные пилы по дереву используются на ленточных пилорамах.

Ленточные пилы трения  работают по тому же принципу, что и круглые пилы трения. Они также имеют зубья, но назначение этих зубьев, как и в круглых пилах трения, несколько иное. Наличие зубьев усиливает в процессе трения выделение тепла, следовательно, увеличивает производительность пилы. Ленточные пилы трения обычно изготавливают шириной от 6 до 25 мм, а толщиной от 0,6 до 1,6 мм.

Ленточные пилы электроискрового действия  работают по тому же принципу, как и круглые пилы электроискрового действия. Они применяются при разрезании заготовок толщиной свыше 150 мм которые нельзя разрезать круглыми пилами электроискрового действия ввиду их значительного биения из-за большого диаметра и шага. Ленточные пилы электроискрового действия обеспечивают свободное разрезание заготовок диаметром до 300—400 мм.

Существуют полотна из углеродистой стали (применяются в основном для резки древесины), биметаллические полотна и полотна с твердосплавными зубьями (напайками на зубья из твердого сплава).

Наиболее распространены биметаллические полотна. Для резки металлов кромки зубьев полотен должны быть твёрдыми, а полотно — гибким, поэтому полотна — биметаллические (из двух металлов). Основа — полоса металла из жёсткой пружинной стали (за счёт этого полотно гибкое), к ней электронно-лучевой сваркой приваривается проволока из быстрорежущей инструментальной стали (за счёт этого режется заготовка), затем фрезеруются зубья.

Изготовление пилы на конкретные станки включает отрезку в размер и сварку в кольцо с зачисткой сварного шва. Сварка ленточных пил осуществляется на оборудовании контактной стыковой сварки. После зачистки на зачистной машинке шов почти незаметен, получается бесконечная ленточная пила с зубьями.

Существуют как универсальные полотна широкого применения, так и специальные полотна, рекомендуемые для конкретных видов сталей. Область применения полотен определяется шагом зубьев (их размером), твёрдостью зубьев, геометрией зубьев, разводкой.

1. Чем крупнее заготовка, тем крупнее должны быть зубья на подобранной пиле. Сплошной металл больших размеров режется крупными зубьями. Для снижения резонансных явлений и увеличения диапазонов длин резания одной пилой используется переменный шаг зубьев (зубья разной крупности на одном полотне).

2. Твёрдость зубьев. Обычно повсеместно используется полотно с обозначением М42 (твердость кромки зубьев по Виккерсу 950 ед.). Для резания инструментальной стали рекомендуется полотно с повышенной твёрдостью зубьев М71 (максимально высокая твердость кромки зубьев, по Виккерсу 1000 ед.) или M51.

3. Геометрия зубьев: профиль зуба и угол заточки. Например, для резания труб и профильных материалов (уголок, швеллер и другие конструкции) характерны вибрации и ударные воздействия, приводящие к скалыванию зубьев обычных полотен, поэтому рекомендуется полотно с усиленными спинками зубьев. Для резания нержавеющей стали, характеризующейся вязкостью (вязкий материал, вязкая стружка) рекомендуется полотно с острым углом заточки 15 % и большим межзубьевым пространством.

4. Разводка зубьев: для резки крупных размеров сплошного металла рекомендуется полотно с чередованием широкой и узкой разводки зубьев во избежание эффекта защемления.

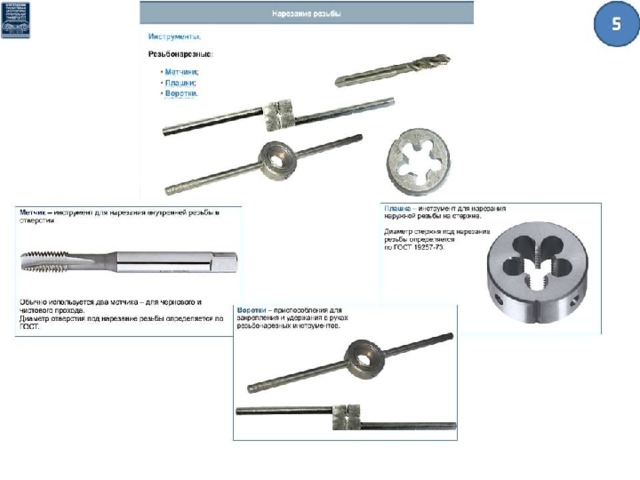

Сверлильный и резьбонарезной

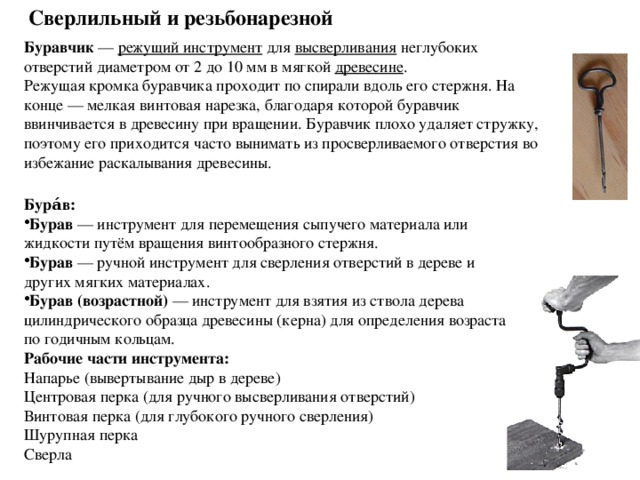

Буравчик  —  режущий инструмент для высверливания неглубоких отверстий диаметром от 2 до 10 мм в мягкой  древесине .

Режущая кромка буравчика проходит по спирали вдоль его стержня. На конце — мелкая винтовая нарезка, благодаря которой буравчик ввинчивается в древесину при вращении. Буравчик плохо удаляет стружку, поэтому его приходится часто вынимать из просверливаемого отверстия во избежание раскалывания древесины.

Бура́в:

• Бурав  — инструмент для перемещения сыпучего материала или жидкости путём вращения винтообразного стержня.
• Бурав  — ручной инструмент для сверления отверстий в дереве и других мягких материалах.
• Бурав (возрастной)  — инструмент для взятия из ствола дерева цилиндрического образца древесины (керна) для определения возраста по годичным кольцам.

Рабочие части инструмента:

Напарье (вывертывание дыр в дереве)

Центровая перка (для ручного высверливания отверстий)

Винтовая перка (для глубокого ручного сверления)

Шурупная перка

Сверла

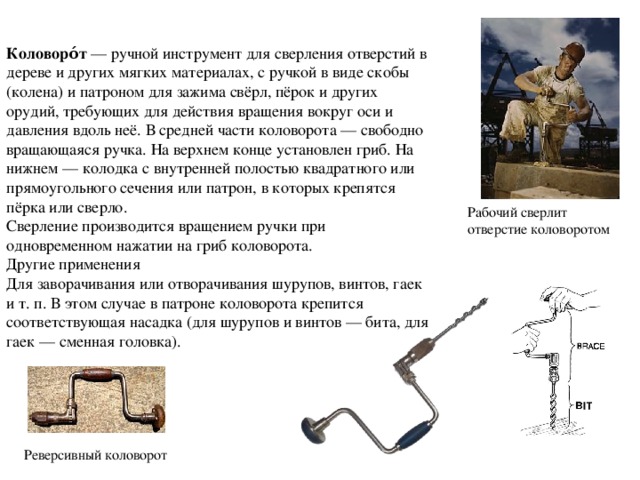

Коловоро́т  — ручной инструмент для сверления отверстий в дереве и других мягких материалах, с ручкой в виде скобы (колена) и патроном для зажима свёрл, пёрок и других орудий, требующих для действия вращения вокруг оси и давления вдоль неё. В средней части коловорота — свободно вращающаяся ручка. На верхнем конце установлен гриб. На нижнем — колодка с внутренней полостью квадратного или прямоугольного сечения или патрон, в которых крепятся пёрка или сверло.

Сверление производится вращением ручки при одновременном нажатии на гриб коловорота.

Другие применения

Для заворачивания или отворачивания шурупов, винтов, гаек и т. п. В этом случае в патроне коловорота крепится соответствующая насадка (для шурупов и винтов — бита, для гаек — сменная головка).

Рабочий сверлит отверстие коловоротом

Реверсивный коловорот

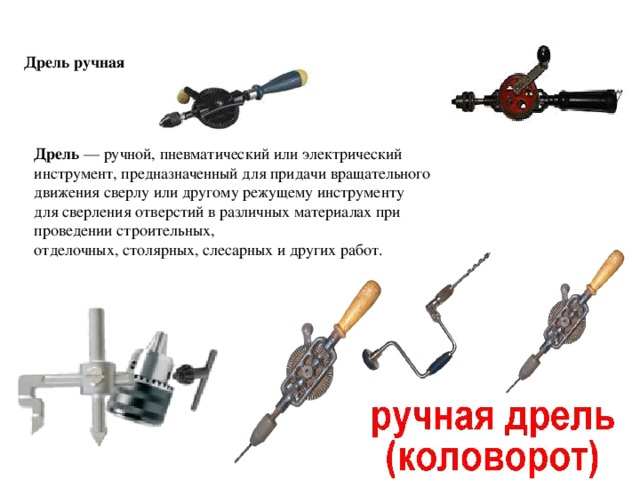

Дрель ручная

Дрель  — ручной, пневматический или электрический инструмент, предназначенный для придачи вращательного движения сверлу или другому режущему инструменту для сверления отверстий в различных материалах при проведении строительных, отделочных, столярных, слесарных и других работ.

Шило

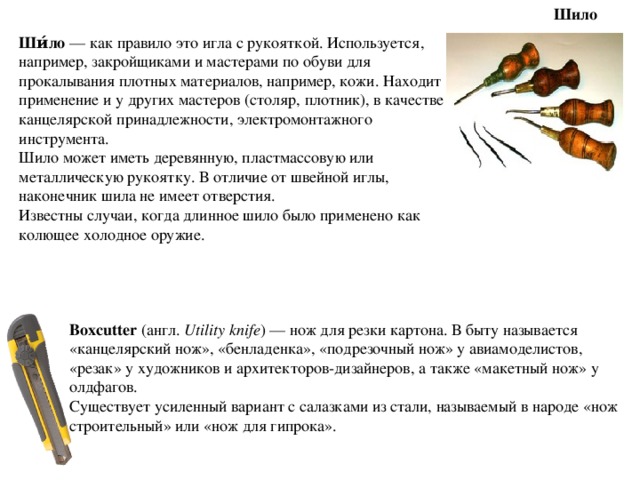

Ши́ло  — как правило это игла с рукояткой. Используется, например, закройщиками и мастерами по обуви для прокалывания плотных материалов, например, кожи. Находит применение и у других мастеров (столяр, плотник), в качестве канцелярской принадлежности, электромонтажного инструмента.

Шило может иметь деревянную, пластмассовую или металлическую рукоятку. В отличие от швейной иглы, наконечник шила не имеет отверстия.

Известны случаи, когда длинное шило было применено как колющее холодное оружие.

Boxcutter  (англ.  Utility knife ) — нож для резки картона. В быту называется «канцелярский нож», «бенладенка», «подрезочный нож» у авиамоделистов, «резак» у художников и архитекторов-дизайнеров, а также «макетный нож» у олдфагов.

Существует усиленный вариант с салазками из стали, называемый в народе «нож строительный» или «нож для гипрока».

Пассати́жи  (фр. pince-à-tige  от фр.  pince  — зажим и фр.  tige  — стержень) — многофункциональный ручной слесарно-монтажный инструмент, предназначенный для зажима и захвата труб и деталей разных форм [1] . Существуют универсальные пассатижи, в которых обычно совмещены плоскогубцы, бокорезы и 2 резака для рубки проволоки разного диаметра (в шарнире).

Пассатижи в отличие от  плоскогубцев имеют одну или две пары зубчатых выемок для захвата и поворота цилиндрических деталей. Пассатижи имеют насечку, как на плоской части, так и на выемках.

Пассатижи, ручки которых покрыты изоляцией, являются изолирующим инструментом и могут быть использованы для выполнения электромонтажных работ под напряжением не более 1 000 Вольт.

В некоторых пассатижах одна из ручек заканчивается отвёрткой, а другая —шилом(дыроколом) или крестовой отвёрткой. Также существуют складные пассатижи — мультитулы, включающие множество различных инструментов.

Отвёртка  — ручной слесарный инструмент, предназначенный для завинчивания и отвинчивания  крепёжных изделий с резьбой, на головке которых имеется шлиц (паз).

Молоток-гвоздодёр

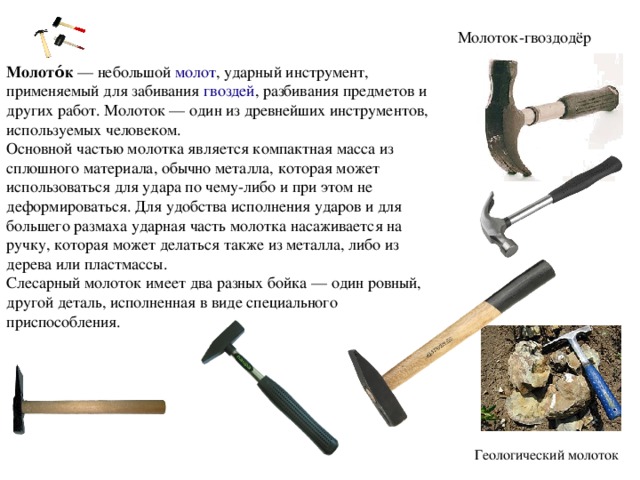

Молото́к  — небольшой  молот , ударный инструмент, применяемый для забивания  гвоздей , разбивания предметов и других работ. Молоток — один из древнейших инструментов, используемых человеком.

Основной частью молотка является компактная масса из сплошного материала, обычно металла, которая может использоваться для удара по чему-либо и при этом не деформироваться. Для удобства исполнения ударов и для большего размаха ударная часть молотка насаживается на ручку, которая может делаться также из металла, либо из дерева или пластмассы.

Слесарный молоток имеет два разных бойка — один ровный, другой деталь, исполненная в виде специального приспособления.

Геологический молоток

Кия́нка   — столярный молоток из дерева твёрдых пород или резины.

Киянка используется для работы с долотами и стамесками, рукоятки которых имеют обжимное кольцо. Пользование киянкой предохраняет рукоятки режущих инструментов от повреждений.

Простые типы киянок

• Киянка деревянная (используется при сборке, демонтаже, формовке различных материалов и конструкций)
• Киянка резиновая с деревянной или металлической ручкой (используется для работы с материалами, чувствительными к давлению)
• Молоток безинерционный (применяется для сборки  мебели )

Киянки специальные

• Столя́рная кия́нка  — киянка, применяющаяся при долбёжных работах, выполняемых долотом и стамеской, а также для выбивания резцов при настройке строгальных инструментов.

Широкие бока бойка киянки делаются плоскими и параллельными друг другу, один из узких долевых бойков прямой, противоположный ему несколько закруглен плавной дугой, а торцовые бока опилены по отношению к оси ручки не параллельно к ней, а под углом 6-7°.

• Слеса́рная кия́нка  (или жестяницкая) применяется для правки листового металла, а также для фальцовки разных изделий из листового металла. Она отличается от киянки столярной более простой формой как бойка, так и ручки: боёк делается прямоугольной формы, а ручка — круглая, слегка суженная с одной стороны. В узкой части делается пропил, в который вставляется клинышек.
• Тока́рная кия́нка  применяется для той же цели, как и киянка слесарная (жестяницкая), но отличается от неё по способу изготовления: как боёк, так и ручка у первой вытачиваются на токарном станке.

Изготовление

Материал для киянки: граб, вяз, комлевая берёза и другие вязкие и тяжеловесные породы древесины. Отделка: покрытие олифой.

Ручка вставляется не сзади, а спереди бойка, со стороны закругленной грани, в сквозное отверстие, имеющее небольшую конусность. При этом условии боёк не может сорваться с ручки при работе, а наоборот, чем больше на конец ручки надвигается боёк, тем ручка сидит в нём прочнее.

Для того чтобы облегчить самую трудную техническую операцию при изготовлении киянки — долбление отверстия для ручки, — следует вначале просверлить сквозное отверстие сверлом 20 мм, затем расширить отверстие стамеской.

Материал для бойка — комлевая часть берёзы. С освоением полимерных материалов, стал использоваться фторопласт, для ручки — обычная берёзовая древесина или древесина других плотных пород.

Мо́лот  — орудие труда, использующееся для нанесения ударов при  ковке  металлов, разбивании камней и пр.

Кузнечный, или ручной, молот обычно делается из ковкого  железа , а концы его навариваются  сталью . Очень маленькие молоты делаются целиком из стали, а большие из  чугуна . Один конец ручного молота делают или совершенно плоским или с лёгкой выпуклостью, он называется бой или боёк, а другой клинообразным, он называется задок. В средней части имеется сквозное отверстие, глазок, для насадки молота на деревянную рукоять, или молотовище. Самые маленькие кузнечные молоты, так называемые  ручники , которыми можно работать одной рукой, весят от полукилограмма до 2 килограммов, большие же ручные молоты,  кувалды , которые приводятся в движение обеими руками с размаху, весят от 3 до 9 кг.

В больших кузницах употребляются молоты весом от 40 до 100 кг, а на железных и сталелитейных заводах бывают молоты до 50 тонн. Большие молоты не могут быть приведены в движение мускульной силой, и для их подъёма используются различные механизмы, причём молот опускается вследствие своей собственной тяжести. Рукоять механического молота обычно укреплена в кольце или хомутке с шипами по бокам и может на этих шипах вращаться в вертикальной плоскости. Смотря по тому, на какую часть действует подымающий молот механизм, различают хвостовой, среднебойный и лобовой молоты.

Кува́лда  — ручной ударный инструмент (двуручный молот), предназначенный для нанесения исключительно сильных ударов при обработке металла, на демонтаже и монтаже конструкций. От молотка и молота кувалда отличается значительно большей массой бойка, длиной рукоятки. Кувалда — один из наиболее древних инструментов известных человечеству. Слово «кувалда» означает «инструмент, которым куют», то есть первоначально это был инструмент, применявшийся в кузнечном деле.

Устройство кувалды :

Кувалда устроена в сходной степени с молотком, но имеет увеличенную массу (до 16 кг) бойка, и рукоятку до 1,2 метра

(в среднем 70-90 см). Кувалды изготовляют из сталей — 40, 45,

50, У7. Рабочие поверхности закаливают на глубину 30 мм до твёрдости НRС 32,5. От молотка кувалда отличается способом посадки бойка на рукоять и, соответственно, рукоятью.

У кувалды рукоять утолщается к бойку (у молотка рукоять к

бойку сужается) и не расклинивается в бойке. Делается это

в том числе для того, чтобы при промахе кувалда могла

вылететь из руки и не утащить за собой работника.

Типы кувалд [

По конструкции в России различают следующие типы кувалд:

• Тупоносая кувалда: ГОСТ 11401-75. Масса 2-16 кг.
• Остроносая поперечная кувалда: ГОСТ 11402-75. Масса 3-8 кг.
• Остроносая продольная кувалда: ГОСТ 11402-75. Масса 3-8 кг.

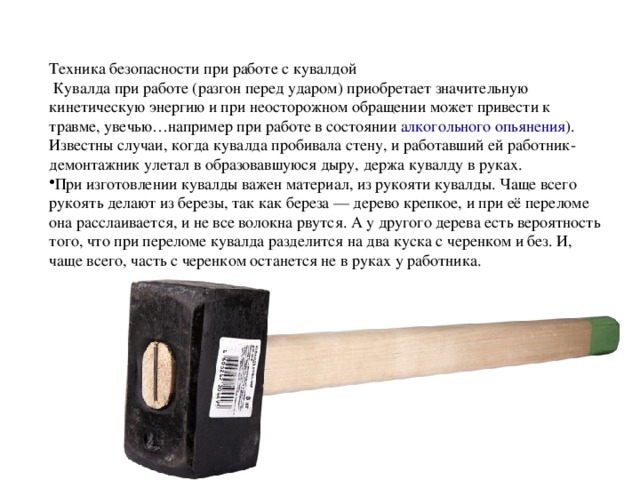

Техника безопасности при работе с кувалдой

Кувалда при работе (разгон перед ударом) приобретает значительную кинетическую энергию и при неосторожном обращении может привести к травме, увечью…например при работе в состоянии  алкогольного опьянения ). Известны случаи, когда кувалда пробивала стену, и работавший ей работник-демонтажник улетал в образовавшуюся дыру, держа кувалду в руках.

• При изготовлении кувалды важен материал, из рукояти кувалды. Чаще всего рукоять делают из березы, так как береза — дерево крепкое, и при её переломе она расслаивается, и не все волокна рвутся. А у другого дерева есть вероятность того, что при переломе кувалда разделится на два куска с черенком и без. И, чаще всего, часть с черенком останется не в руках у работника.

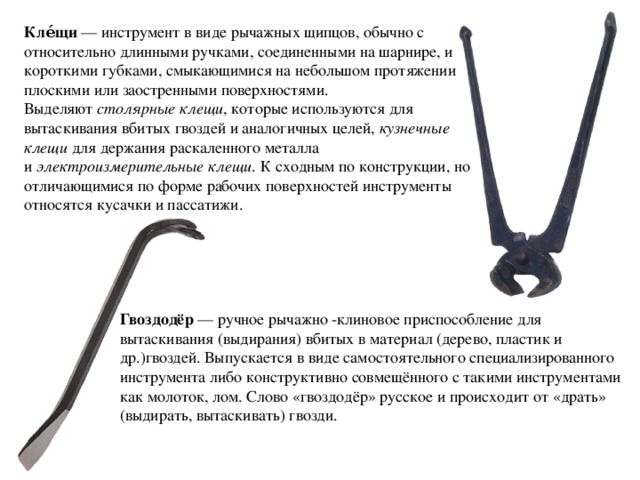

Кле́щи  — инструмент в виде рычажных щипцов, обычно с относительно длинными ручками, соединенными на шарнире, и короткими губками, смыкающимися на небольшом протяжении плоскими или заостренными поверхностями. Выделяют  столярные клещи , которые используются для вытаскивания вбитых гвоздей и аналогичных целей,  кузнечные клещи  для держания раскаленного металла и  электроизмерительные клещи . К сходным по конструкции, но отличающимися по форме рабочих поверхностей инструменты относятся кусачки и пассатижи.

Гвоздодёр  — ручное рычажно -клиновое приспособление для вытаскивания (выдирания) вбитых в материал (дерево, пластик и др.)гвоздей. Выпускается в виде самостоятельного специализированного инструмента либо конструктивно совмещённого с такими инструментами как молоток, лом. Слово «гвоздодёр» русское и происходит от «драть» (выдирать, вытаскивать) гвозди.

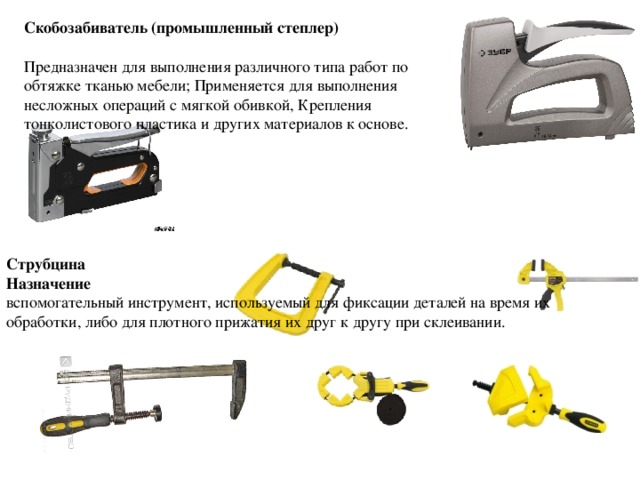

Скобозабиватель (промышленный степлер)

Предназначен для выполнения различного типа работ по обтяжке тканью мебели; Применяется для выполнения несложных операций с мягкой обивкой, Крепления тонколистового пластика и других материалов к основе.

Струбцина

Назначение

вспомогательный инструмент, используемый для фиксации деталей на время их обработки, либо для плотного прижатия их друг к другу при склеивании.

Настольные слесарные тиски

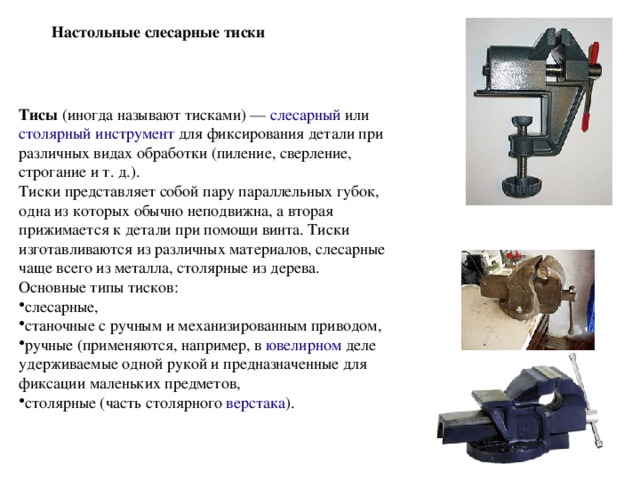

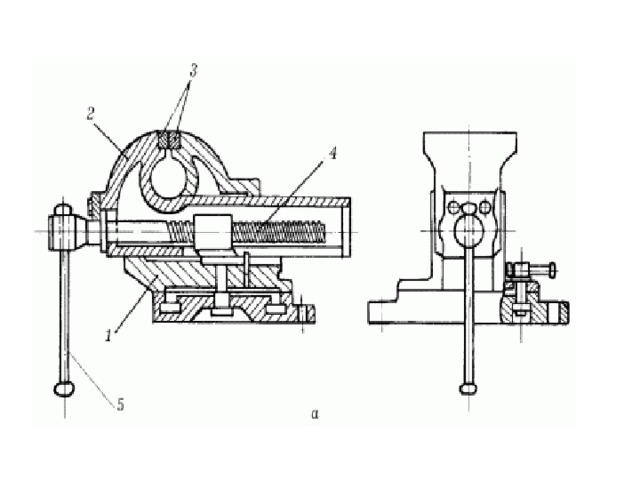

Тисы (иногда называют тисками) —  слесарный  или столярный инструмент для фиксирования детали при различных видах обработки (пиление, сверление, строгание и т. д.).

Тиски представляет собой пару параллельных губок, одна из которых обычно неподвижна, а вторая прижимается к детали при помощи винта. Тиски изготавливаются из различных материалов, слесарные чаще всего из металла, столярные из дерева.

Основные типы тисков:

• слесарные,
• станочные с ручным и механизированным приводом,
• ручные (применяются, например, в  ювелирном деле удерживаемые одной рукой и предназначенные для фиксации маленьких предметов,
• столярные (часть столярного  верстака ).

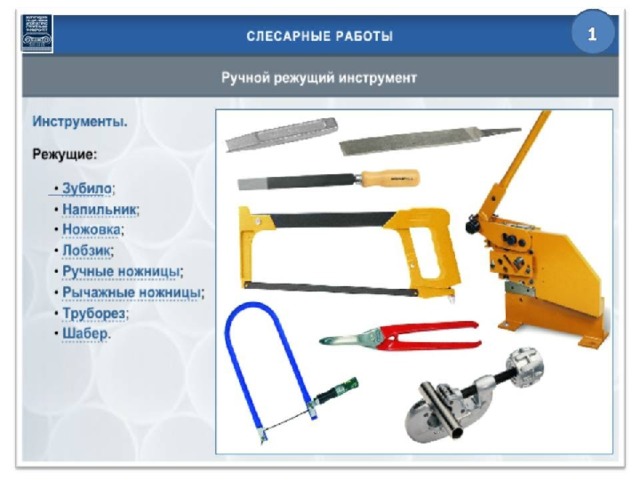

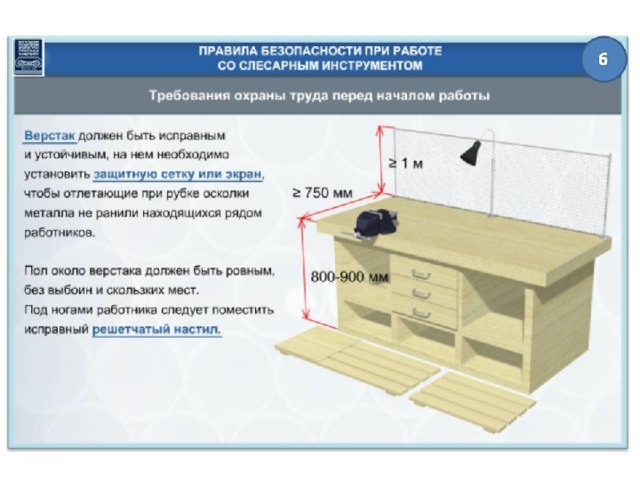

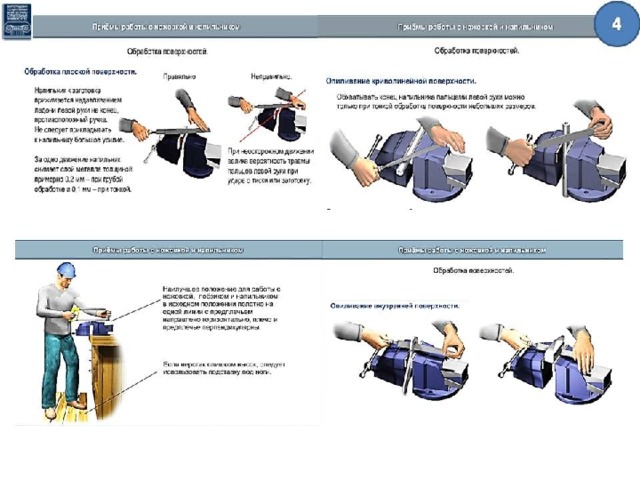

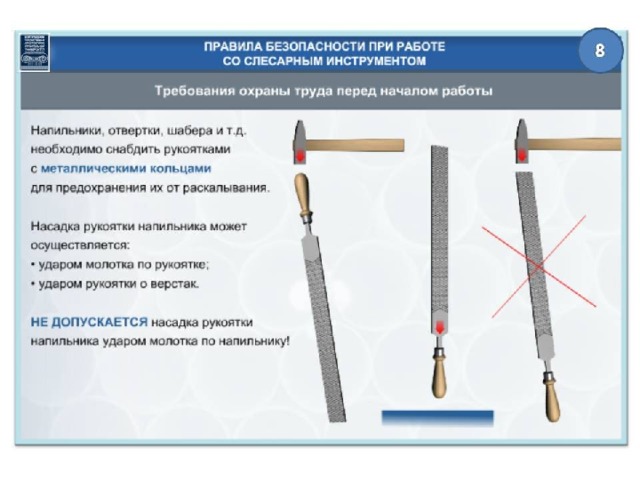

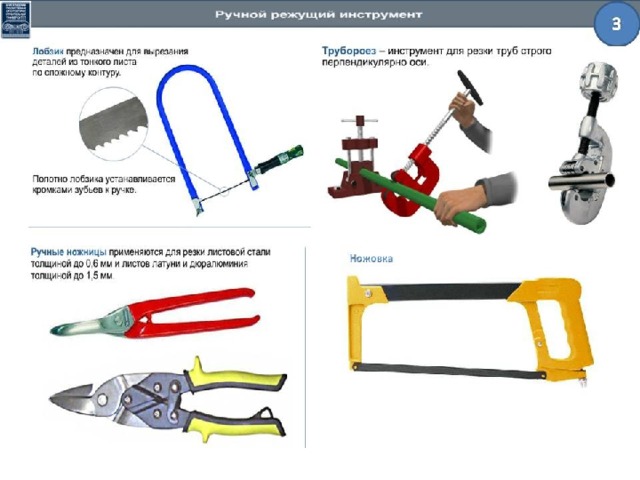

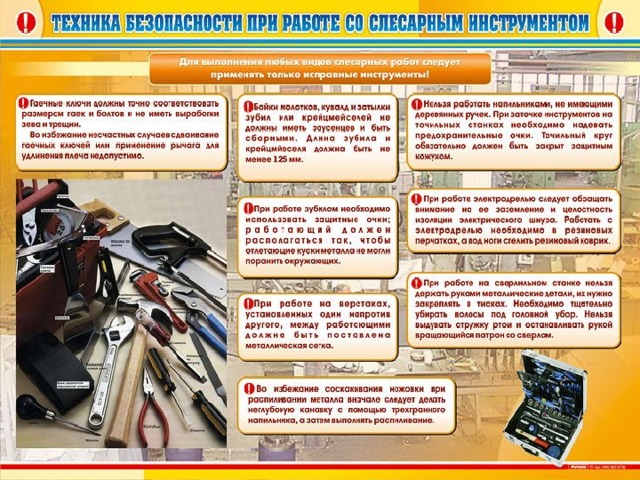

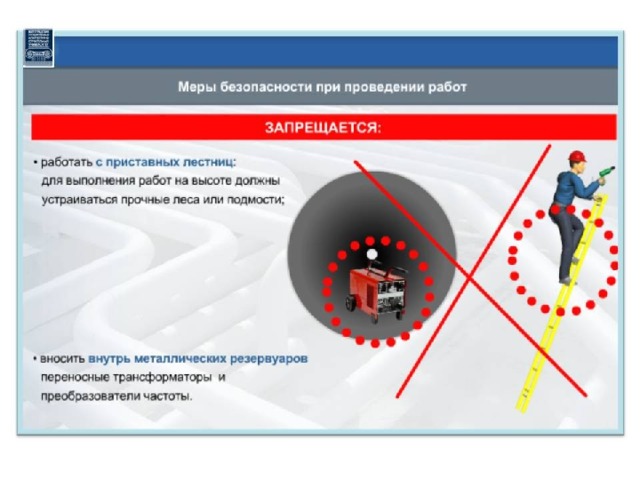

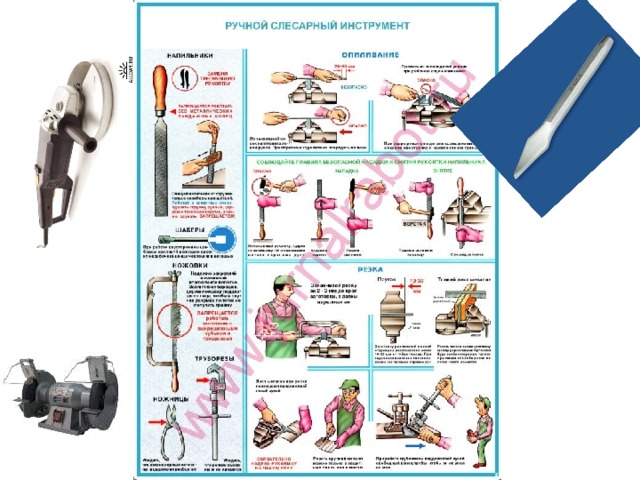

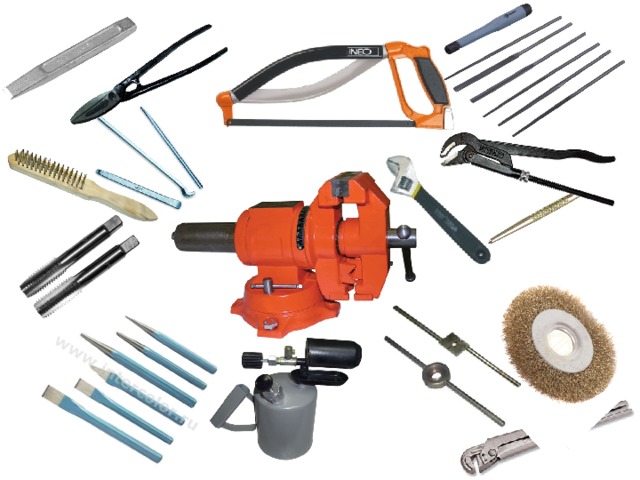

Ручной слесарный инструмент

Спасибо за Ваше понимание
