Презентация по информатике по теме "Операции над объемными элементами в программе ArchiCAD"

Порядок выполнения:

Конструирование > Операции над объемными элементами

Правая кнопка мыши – Соединить -Операции над объемными элементами

Операциях над объемными фигурами выделяются элементы следующих двух ролей:

Цель - это элемент, фигура которого изменяется в результате выполнения операции.

Оператор - элемент, который оказывает воздействие на форму элемента, с которым он связан.

Виды операций:

Вычитание. Приводит к вырезанию фигуры оператора из целевого элемента.

Вычитание с выталкиванием вверх. Приводит к вырезанию из целевого элемента, как фигуры оператора, так и ее вертикальной проекции, от нижней части фигуры оператора и до верхней части целевого элемента.

Вычитание с выталкиванием вниз. Приводит к вырезанию из целевого элемента, как фигуры оператора, так и ее вертикальной проекции, от верхней части фигуры оператора и до нижней части целевого элемента.

Пересечение. Сохраняется только общая часть цели и оператора.

Добавление. Фигура цели добавляется к фигуре оператора.

Порядок выполнения

Вызвать окно «операции с объемными элементами»

Выделить целевой объект (с которым производится действие(стена))

Нажать на кнопку «получить целевые элементы»

Выделить объект оператор (лестница)

Нажать на кнопку «получить элементы оператора»

Выбрать вид операции

Нажать кнопку «выполнить»

Полную информацию смотрите в файле.

Операции над объемными элементами в программе ARCHICAD

Разработал преподаватель Розенкевич Н.Р.

  Операции над объемными элементами Правая кнопка мыши – Соединить -Операции над объемными элементами " width="640"

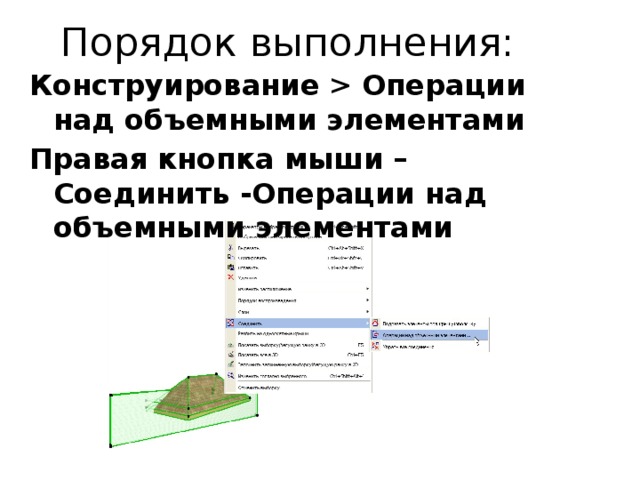

Порядок выполнения:

Конструирование    Операции над объемными элементами

Правая кнопка мыши – Соединить -Операции над объемными элементами

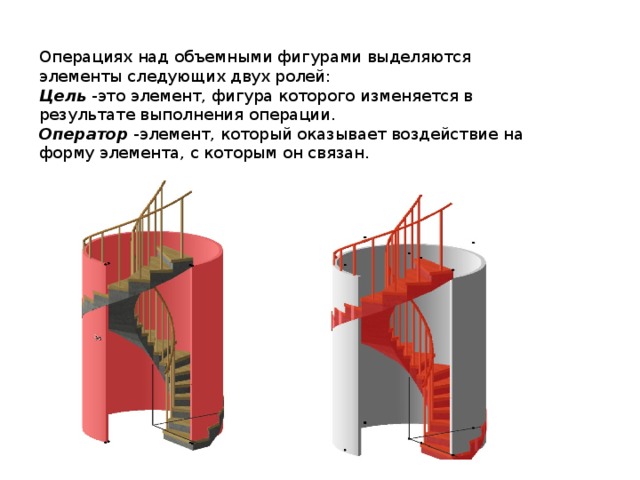

Операциях над объемными фигурами выделяются элементы следующих двух ролей:

Цель  -это элемент, фигура которого изменяется в результате выполнения операции.

Оператор  -элемент, который оказывает воздействие на форму элемента, с которым он связан.

Виды операций:

Вычитание . Приводит к вырезанию фигуры оператора из целевого элемента.

Вычитание с выталкиванием вверх . Приводит к вырезанию из целевого элемента, как фигуры оператора, так и ее вертикальной проекции, от нижней части фигуры оператора и до верхней части целевого элемента.

Вычитание с выталкиванием вниз . Приводит к вырезанию из целевого элемента, как фигуры оператора, так и ее вертикальной проекции, от верхней части фигуры оператора и до нижней части целевого элемента.

Пересечение . Сохраняется только общая часть цели и оператора.

Добавление . Фигура цели добавляется к фигуре оператора.

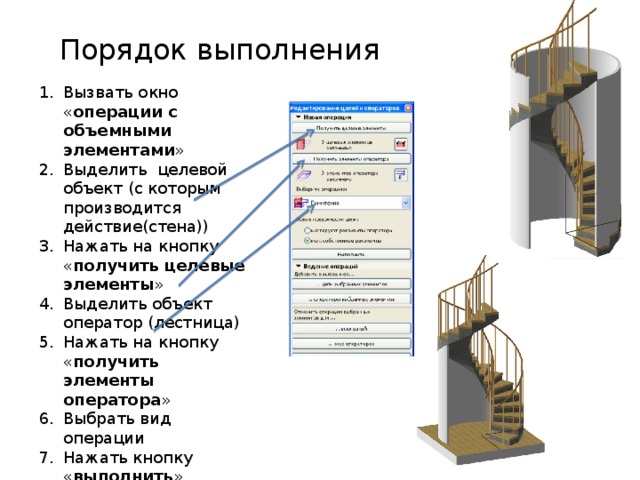

Порядок выполнения

• Вызвать окно « операции с объемными элементами »
• Выделить целевой объект (с которым производится действие(стена))
• Нажать на кнопку « получить целевые элементы »
• Выделить объект оператор (лестница)
• Нажать на кнопку « получить элементы оператора »
• Выбрать вид операции
• Нажать кнопку « выполнить »

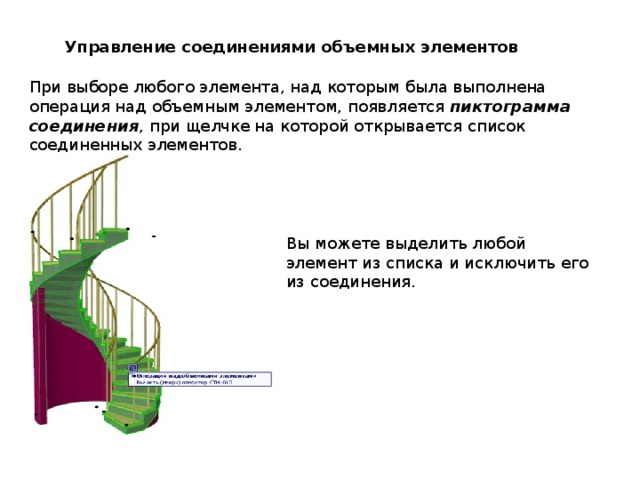

Управление соединениями объемных элементов

При выборе любого элемента, над которым была выполнена операция над объемным элементом, появляется  пиктограмма соединения , при щелчке на которой открывается список соединенных элементов.

Вы можете выделить любой элемент из списка и исключить его из соединения.
