Построение лифа без вытачек в программе NanoCad

Практическая работа «Выкройка лифа без выточек»

Цель: отработка основных операций в программной среде NanoCad,

научиться строить плечевые изделия, используя программу NanoCad.

Построение выкройки лифа

Построение разделится на три этапа:

1. Снятие мерок для шитья плечевого изделия (иначе, лиф);

2. Построение задней половинки – спинки;

3. Построение передней половинки.

Как снять мерки с женщины.

Если в прошлых темах (построение юбки, и брюк) кое как можно было обойтись своими силами, то здесь будет нужен человек, который поможет Вам.

Мерки, которые потребуются для построение лифа, без выточек:

1. Обхват талии

2. Обхват бедер

3. Высота бедер

4. Обхват груди

5. Обхват туловища над грудью

6. Расстояние между центрами груди

7. Высота груди

8. Длина переда до талии

9. Длина спины до талии

10. Ширина спины

11. Ширина плеч

12. Рост

13. Размер

 Исходя из нее, Вы можете регулировать «свободу». Однако помните, что здесь даны прибавки в целом. И если формула выглядит так:

½ Обхвата талии + Прибавка

то в рассчитывать нужно в следующем виде:

½ Обхвата талии + ½ Прибавки.

Построение выкройки лифа – первый и второй этапы.

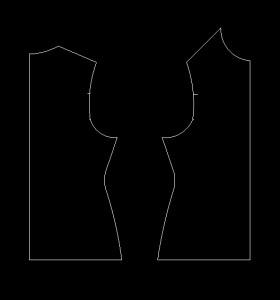

Вот так в конечном итоге будет выглядеть выкройка:

Начинаем строить со спинки, то есть слева на право. Большинство формул связанно с меркой «размер». Поэтому давайте посмотрим что это такое. Такая мерка присутствует только в итальянской методике, и рассчитывается так:

Обхват туловища над грудью/2

Поэтому будьте внимательны при снятии всех мерок с фигуры…

Передняя половинка лифа строиться на основе спинки. Но не так как в брюках. Без наложения.

Главную роль здесь играет первая точка, от которой мы начали построение спинки, от нее отложим: ½ обхвата груди и от этой точки будем строить перед выкройки лифа. Этот этап строить еще проще, так как очень похож на первый.

Построение спинки.

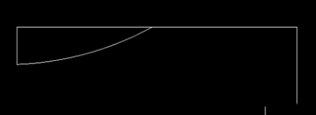

1. Горловина. Построение начинаем с верхнего левого угла, ставим точку. Теперь опускаем вниз перпендикуляр длиной, рассчитанной по формуле 1/24 Размера+0,2 см.

2. От верхней точки откладываем вправо с режимом ОРТО отрезок длиной, рассчитанной по формуле 1/6 Размера.

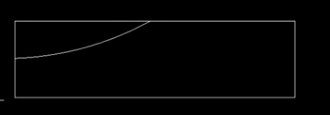

3. После этого убираем режим ОРТО, выбираем команду Дуга и соединяем конечные точки. Лишние линии убираем.

4. От первой точки вправо с режимом ОРТО откладываем отрезок, длиной 1/2 Шспины и вниз откладываем 4,5 см (стандарт)

далее закрываем границы чертежа таким образом

1. Линия плеча. Находим ширину плеч по формуле 1/2Шплеч. Откладываем полученную величину изнижней левой точки вправо. Конец полученной линии соединяем с точкой вершиной горловины

2. Линия проймы рукава.Находим линию проймы по формуле 1/8 Роста+1/24 Размера +1,7 см. Полученную величину откладываем от первой точки вниз с режимом ОРТО. И вправо откладываем прямую, вычисленную по формуле 1/4 Огруди + Прибавка (1см)

1. Откладываем длину спинки до талии из мерки и вправо откладываем 1/4Оталии +1/4Прибавки, полученную точку соединяем с линией проймы

1. От линии плеча опускаем перпендикуляр до пересечения с линией проймы, потом поднимаем вверх 5 см и вправо 3мм, получаем засечку

1. Убираем режим ОРТО , выбираем команду Дуга и соединяем засечку с угловой точкой и убираем лишние линии

1. Теперь соединяем точку на засечке с линией плеча, удаляем лишние линии.

2. По полученной дуге откладываем отрезок 9 см и проводим перпендикуляр к дуге

Мы получили контрольную точку втачивания рукава.

1. Длина изделия. Мы получили топ длиной до талии, отложим от линии талии высоту бедра и вправо откладываеи 1/4 Обедер+1/4Прибавка(1см) и соединяем полученную точку с линией талии

2. Теперь сделаем боковые линии более плавными. Убираем режим ОРТО, выбираем команду Дуга и соединяем линию бедра с линией талии.

3. Выбираем команду Дуга и проводим дуга, убирая излом на талии, убираем лишние линии. Наша спинка готова. Сохраняем файл в своей папке

Передняя половинка.

1. Длина изделия. Переднюю половинку будем строить на основе задней половинки и от первоначальной точки отложим 1/2Огруди , опускаем вниз перпендикуляр и закрываем фигуру

2. Затем продолжаем линию пройму и линию талии

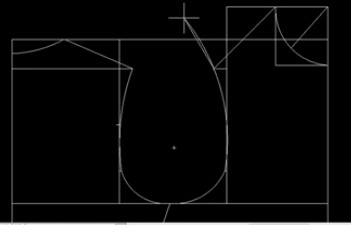

1. Горловина. От линии талии откладываем вверх мерку длина переда до талии и влево откладываем мерку 1/6Размера, из конечной точки откладываем мерку 1/6Размера + 1 см, соединяем квадратом, получиться должно следующее

.

1. В квадрате из правого верхнего угла в нижний левый угол проводим диагональ, на которой по формуле 1/6 Размера+0,5см, строим засечку для линии горловины

1. Измеряем линию проймы, она должна быть равна 1/4 Огруди

2. Измеряем линию спины, она должна быть равна 1/2 Шспины – 1 см. Проводим эту линию от верхней правой точки и опускаем перпендикуляр к линии проймы

.

1. Проводим перпендикуляр

1. Измеряем отрезок на задней половинке

и откладываем отрезок такой же длины на передней половинке, т.к. плечи должны быть одинаковой длины и соединяем с линией плеча

Удаляем вспомогательные линии

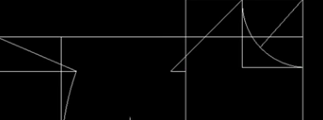

1. Линия проймы рукава.Теперь строим линию проймы. Поднимаем перпендикуляр на 5 см вверх и 3 мм влево, делаем засечку

1. Выбираем команду Дуга и соединяем

, лишние линии обрезаем.

1. Соединняем с помощью команды Дуга данную точку с линией плеча , лишние линии обрезаем.

2. Линия талии. Переходим к линии талии. Талия у нас вычисляется по формуле 1/4Оталии+1/4Прибавки. Полученную величину откладываем по линии талии вправо и соединяем с линией проймы

1. Аналогично вычисляем линию бедра и соединяем с линией талии

После того как соединили делаем эти линии более плавными с помощью команды Дуга , убираем дишние линии

2. Получили следующее .

3. Теперь надо разделить переднюю и заднюю половинку. Для этого выделяем всё

4. выбираем команду Переместить с режимом ОРТО

.

1. Убираем лишние линии, получаем следующее

1. И последнее, делаем контрольную точку для втачивания рукава, от линии плеча по линии проймы отмеряем 9 см и ставим засечку. Сохраняем документ.
